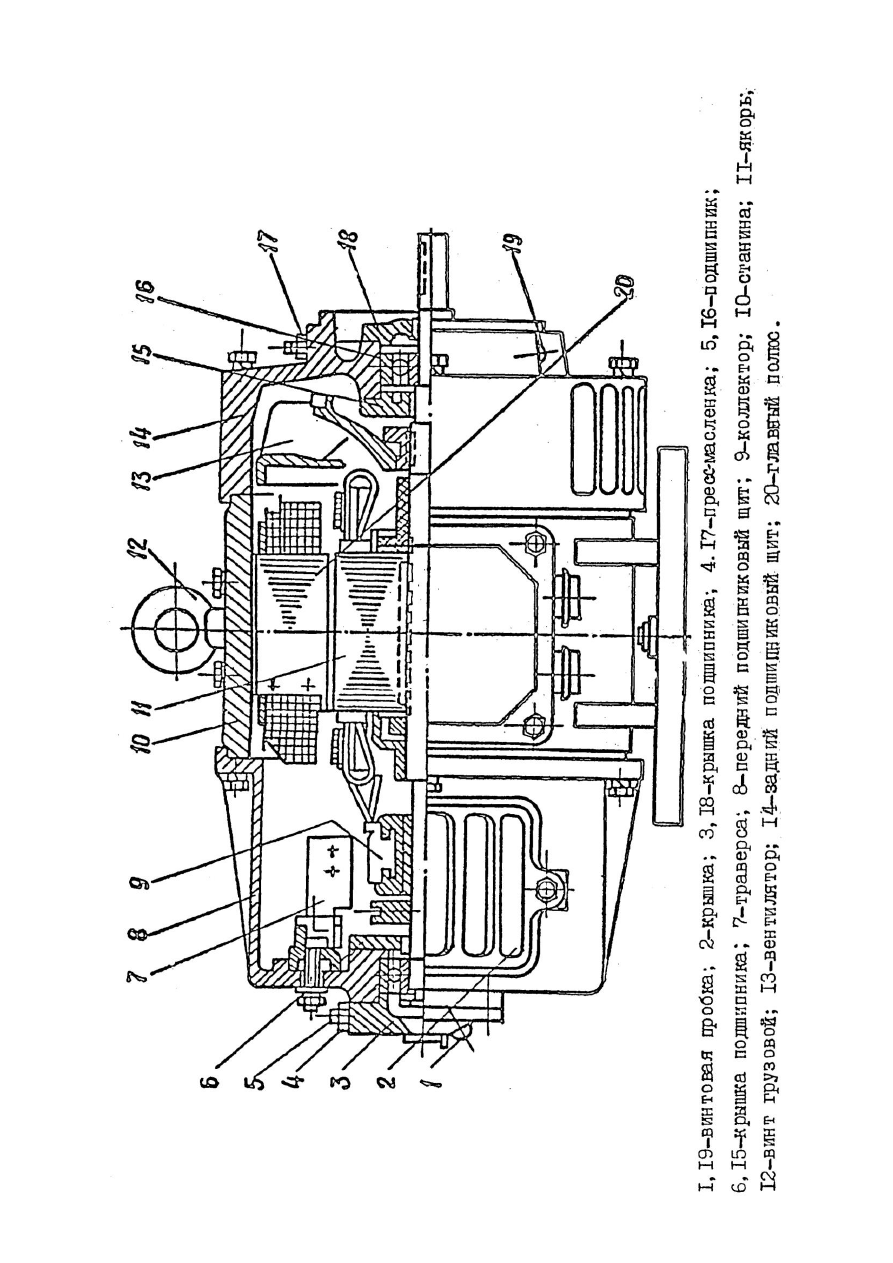

Ри

су

но

к

55

-

Эл

ект

ро

дв

игател

ь се

ри

и

П

 (

пр

од

ол

ьн

ы

й

раз

рез

)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

132

132



Сочленение двигателей с приводными механизмами осуществляется упругой муфтой.

Станины 10 электрических машин изготавливаются из цельнотянутых труб, к

которым привариваются лапы.

Главные полюсы 20 всех машин набираются из тонколистовой электротехнической

стали марки Э12 и стягиваются специальными шпильками-заклепками. Добавочные полюсы

набираются из тонколистовой электротехнической стали Э11.

Шунтовые катушки электрических машин выполнены сплошными, при этом

сериесная катушка размещена на полюсах ближе к станине. Крепление катушек на полюсах

осуществляется металлическими рамками.

Для обеспечения надежной опорной поверхности между наконечниками полюса и

катушкой имеются дополнительные прокладки ( рамки ) из листового стеклотекстолита.

Коробка выводов электродвигателей литая, на доске зажимов расположены выводные

болты и крепятся конденсаторы от радиопомех.

В электрических машинах на зажимы клеммной панели выводятся 4 токовых и 2

шунтовых конца обмоток. В случае необходимости изменения направления вращения

производится пересоединение при помощи специальных перемычек токовых и шунтовых

концов обмоток на зажимах панели. Схемы электрических соединений обмоток и

наименование выводных зажимов для левого и правого вращения приведены на рис. 56.

Валы якорей выполнены из стали марки 40. Сердечник якоря набирается из

тонколистовой электротехнической стали Э31 между двумя фланцами-обмоткодержателями

и закрепляется при помощи кольца, одетого на вал в горячем состоянии.

В электродвигателе П21М в качестве обмоткодержателей применены втулки из

пластмассы, одетые на вал с обеих сторон сердечника, в электродвигателе П51М - из

листовой стали. В пазах сердечника уложены обмотки якоря. Якорь сбалансирован

динамически.

Коллектор 9 состоит из корпуса, коллекторных пластин и изоляционных прокладок

Корпус коллектора изготовлен из пластмассы АГ-4В. Пластины коллектора - из

твердотянутой электролитической коллекторной меди.

Вентиляторы электродвигателей 13 литые под давлением, из алюминиевого сплава

АЛ-9.

Передний 8 и задний 14 подшипниковые щиты электродвигателя П21М выполнены

путем литья под давлением из алюминиевого сплава АЛ-9, электродвигателя П51М - литые

из стали.

Траверсы щеткодержателей 7 литые из алюминиевого сплава, крепятся к вертикаль-

ной стенке переднего подшипникового щита двумя болтами. Палец щеткодержателей



133









Ри

су

но

к

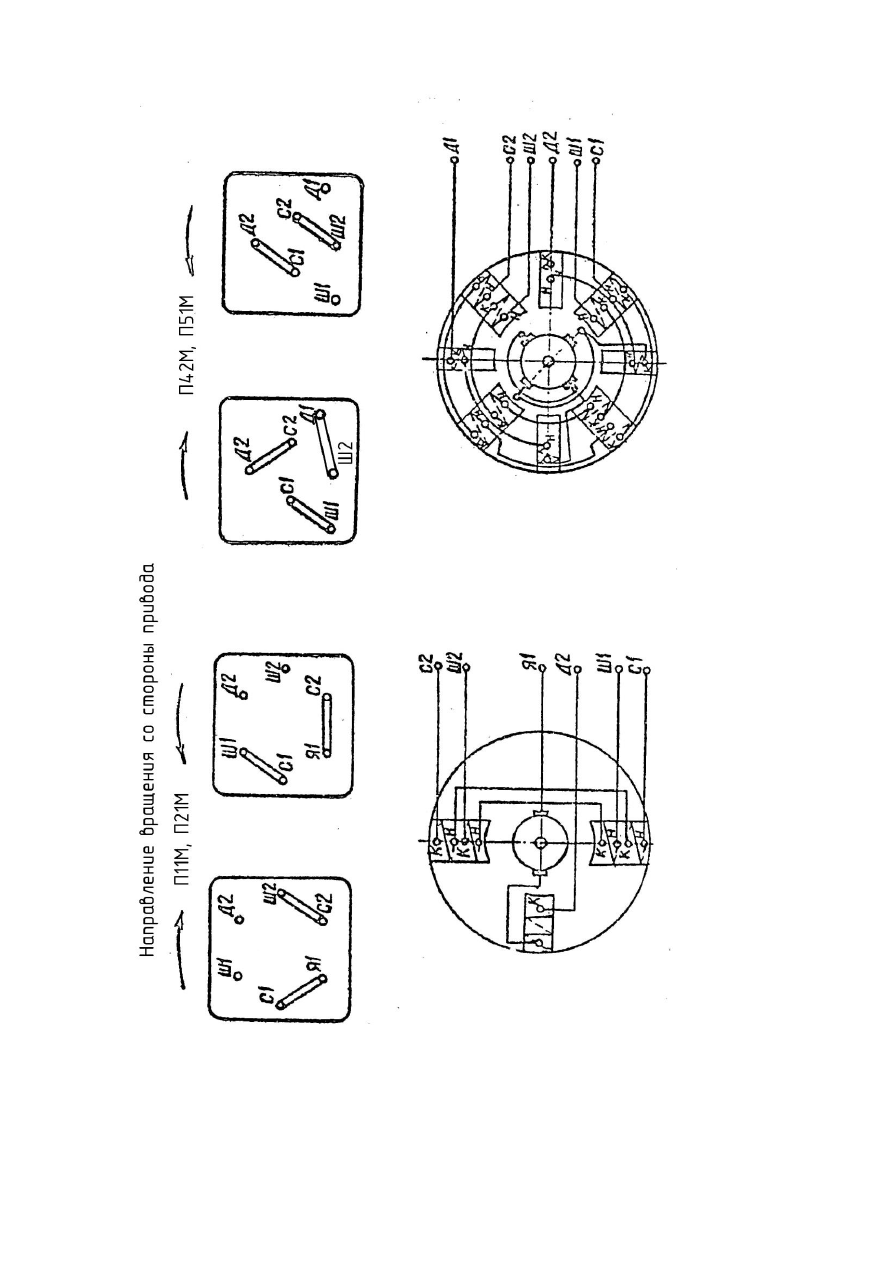

56

-

С

хем

ы

 э

лектр

ическ

их

 сое

ди

не

ни

й э

лект

ро

дв

иг

ател

ей

  П

11

М,

П

21

М ,

 П42М ,

П

51

М.



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

134

134



изготовлен из листового стеклотекстолита. Щеткодержатели штампованные. В

щеткодержателях установлены щетки марки ЭГ-74. При отсутствии щеток марки ЭГ-74

могут устанавливаться щетки марки ЭГ-4. Нажатие на щетку регулируется перестановкой

хвостовика пружины на различные насечки щеткодержателя.

Уровень коммутации электродвигателей при любой установившейся нагрузке в

пределах  от холостого хода до номинальной включительно не должен превосходить

1

1

/

4

 балла.

Электродвигатели должны выдерживать в течение 1 минуты перегрузку 100 % по

току.  При этом не должно быть подгара на коллекторе и щетках.

Электродвигатели снабжены конденсаторами для подавления радиопомех.

Конструкция электродвигателей обеспечивает возможность замены смазки без

разборки.

Концы обмоток, выведенные к коробке зажимов, имеют маркировку,

соответствующую обозначению зажимов на клеммной панели.

Техническая характеристика электродвигателей постоянного тока П11М, П21М,

П51М приведена в таблице 4.

Таблица 4


Наименование

Значение

П11М

П21М

П42М

П51М

Мощность, кВт

0,66

0,66

4,6

7,4

Напряжение, В

110

110

110

110

Ток. А

8,2

8,4

53,3

83,6

Частота

вращения,

об/мин

3000

1500

1500

1500



4.11.3.Выпрямители

4.11.3.1.Выпрямитель типа В-ТППДРЭ-6,3к-1к/0,2к-3к-У2 (рис.57-59)

1.  Выпрямитель состоит из шкафа выпрямителей и шкафа фильтра.

В шкафу выпрямителей расположены основной выпрямитель В-ТППДР-6,3к-1к

предназначенный для преобразования переменного тока тягового генератора в

постоянный ток для питания тяговых электродвигателей и дополнительный выпрямитель

В-МПЕ-200-3к, который совместно со шкафом фильтра предназначен для преобразования

переменного тока вспомогательного генератора в постоянный ток для энергоснабжения

пассажирских вагонов.
