Тепловоз ТЭП70 БС. Руководство - часть 31



123







1

-

ст

ан

ин

а, 2

-

полю

с глав

ный

, 3

-

полю

с добав

оч

ный

, 4

-

се

рде

чн

ик

 як

ор

я,

 5

-

обмотк

а як

оря, 6

-

коллект

ор,



7

-

ве

нт

илят

ор, 8,9

-п

од

ши

пн

ик

овы

е щи

ты, 10

-

подши

пн

ик

и

ка

че

ни

я, 1

1-

 т

ра

ве

рс

а

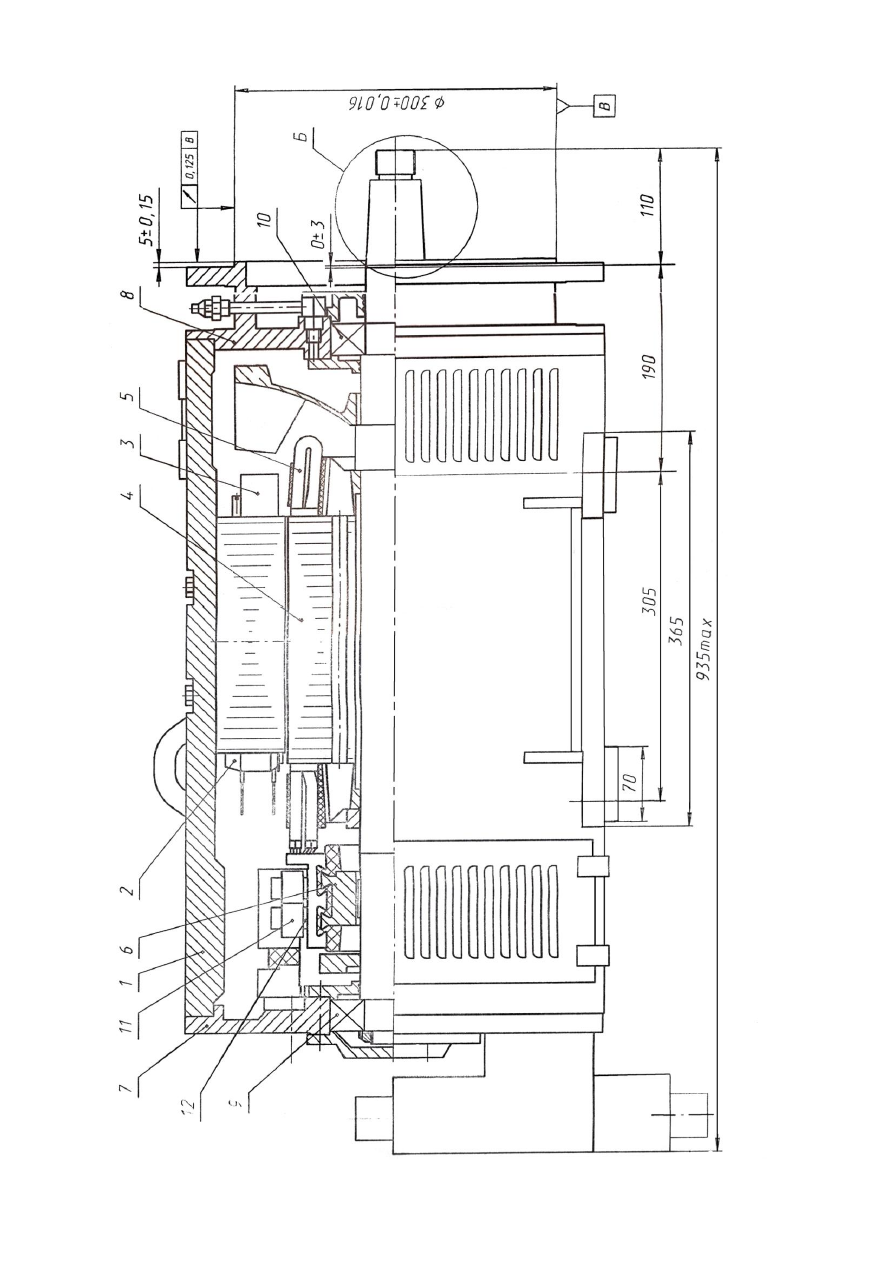

Ри

су

но

к

50

 -

 Дв

игат

ель

 по

ст

оя

нн

ог

о т

ок

а ДП

Т

 2

5(

37

) У

Х

Л2



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

124

124



С целью передачи напряжения на вращающийся якорь в двигателе установлена тра-

верса, которая состоит из кольца и четырех бракетов с установленными на них щеткодержа-

телями. Усилие на щетку передается посредством пружины через шток и фарфоровый изоля-

тор. Вторым концом пружина упирается на откидной упор, который позволяет поднять

пружину.

В корпус двигателя запрессованы два подшипниковых щита с роликовыми подшип-

никами качения, в которых вращается якорь. Подшипниковые щиты выполняют функцию

звена, связывающего якорь с магнитной системой, определяют положение оси двигателя.

Сборка подшипникового щита со станиной осуществляется по принципу центрирующего по-

садочного замка, а именно с помощью посадки центрирующего выступа внешнего кольца

щита на посадочную поверхность корпуса магнитной системы.

Соединение фиксируется крепежом.

Подшипниковые щиты оборудованы камерами для сброса отработанной смазки,

которые закрыты крышками. Смазка подшипников -ЖРО или ЖРО-М.

Якорь двигателя предназначен для преобразования электрической энергии, поступаю-

щей из сети на его обмотку, в механическую энергию, передаваемую через вал компрессору

тепловоза. Якорь состоит из вала, кольца упорного, сердечника, обмотки, коллектора, венти-

лятора. Вал якоря изготовлен из круга сталь 30ХМА. Свободный конец вала для соединения

с компрессором посредством муфты имеет конусность 1:10.

Сердечник якоря, шихтованный из электротехнической стали, спрессован сварными

пакетами и фланцами из стальной отливки. Обмотка якоря волновая, уложена в прямоуголь-

ные пазы сердечника и закреплена стеклобандажной лентой в лобовой и пазовой части.

Коллектор предназначен для преобразования тока, арочного типа изготовлен из

медных профилей с присадкой кадмия. Изоляционные прокладки - из слюдопласта.

Схема электрическая соединений обмоток двигателя приведена на рис. 51,

технические данные - см. раздел 2.

Подробное описание устройства и работы двигателя см.ИБЖК.527532.015РЭ.

4.11.2.5.Электродвигатель типа 4ПНЖ-200МА УХЛ2 ( рис.52 ).

Электродвигатель предназначен для привода вентилятора обдува тормозных

резисторов на тепловозе. Двигатель состоит из следующих основных частей:





125

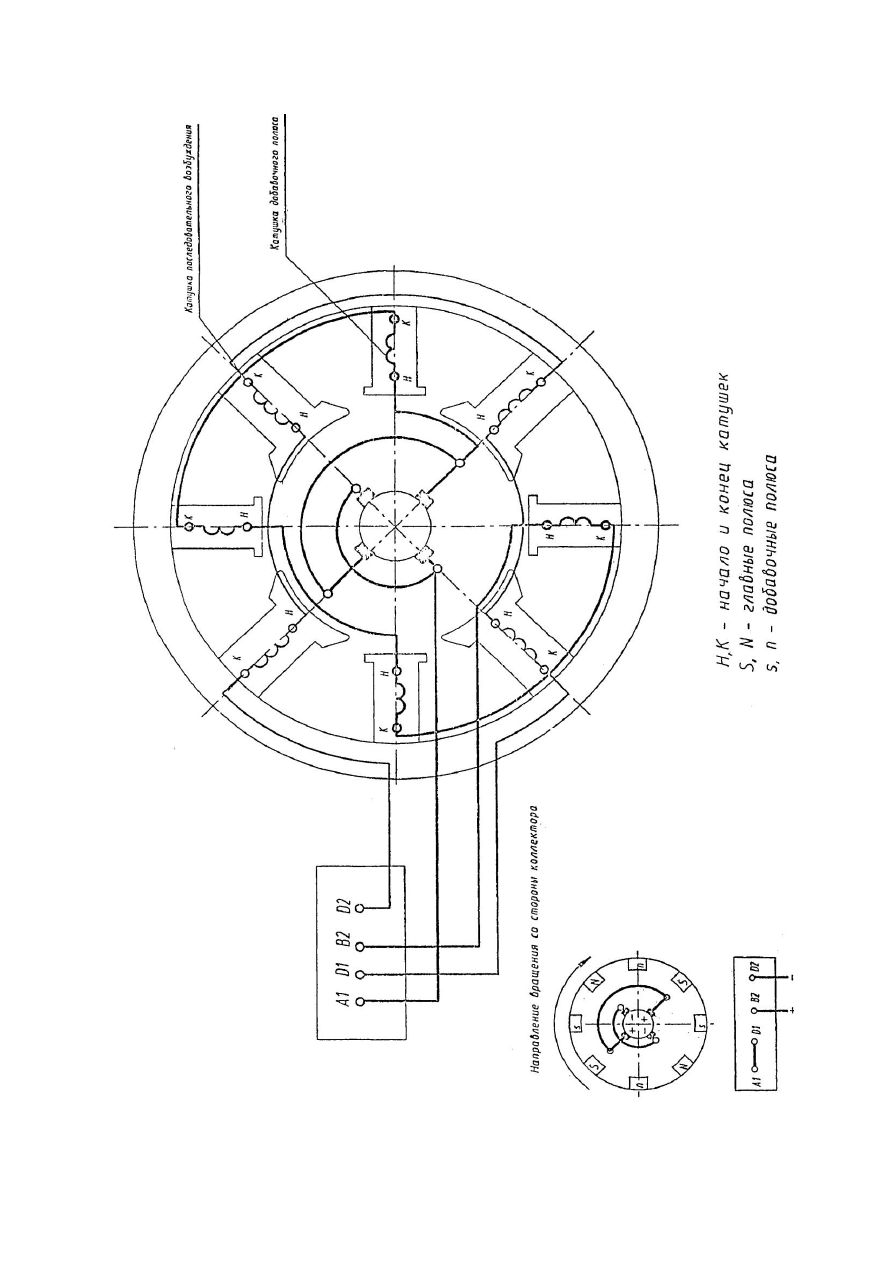

Ри

су

но

к

51

 -

 С

хема

эл

ектр

ичес

кая

 с

ое

ди

не

ни

й

об

м

от

ок п

ос

лед

оват

ель

но

го

 в

оз

бу

жд

ен

ия д

ви

гат

еля

 ДП

Т

 2

5 У

Х

Л2



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

126

126

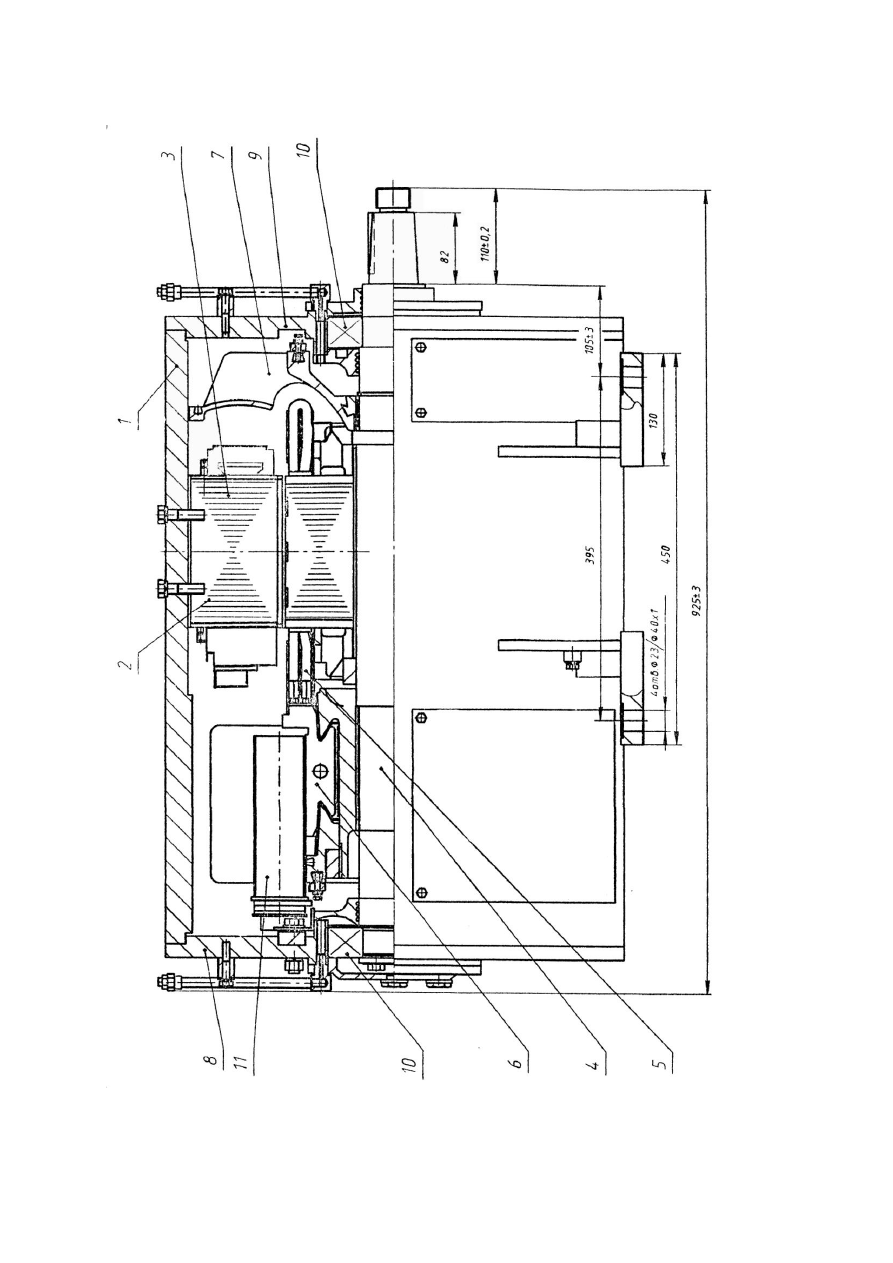

Ри

су

но

к

52

 -

 Дв

игат

ель

 4 П

Н

Ж

20

0 М

А

 УХ

Л

2
