Тепловоз ТЭП70 БС. Руководство - часть 29



115



петлевая, уложенная в прямоугольные пазы сердечника и закреплена в них изоляционными

клиньями.

Уравнительная обмотка предназначена для равномерного распределения тока между

параллельными ветвями и жесткого фиксирования напряжения между соседними

коллекторными пластинами. Обмотка уложена на обмоткодержатель под лобовыми частями

обмотки якоря, выводные концы - в коллекторные пластины.

Коллектор предназначен для преобразования тока. Коллектор - арочного типа,

изготовлен из медных профилей с присадками кадмия. Изоляционные прокладки - из

слюдопласта.

Система вентиляции двигателя устроена так, что благодаря щелевому уплотнению

между обмоткодержателем задней нажимной шайбы и щитом, потоки охлаждающего

воздуха через магнитную систему и якорь разделены. Вывод воздуха из якоря

осуществляется через окна в  щите, а из магнитной системы через окна в корпусе. На

выходных окнах корпуса установлены защитные решетки и козырьки.

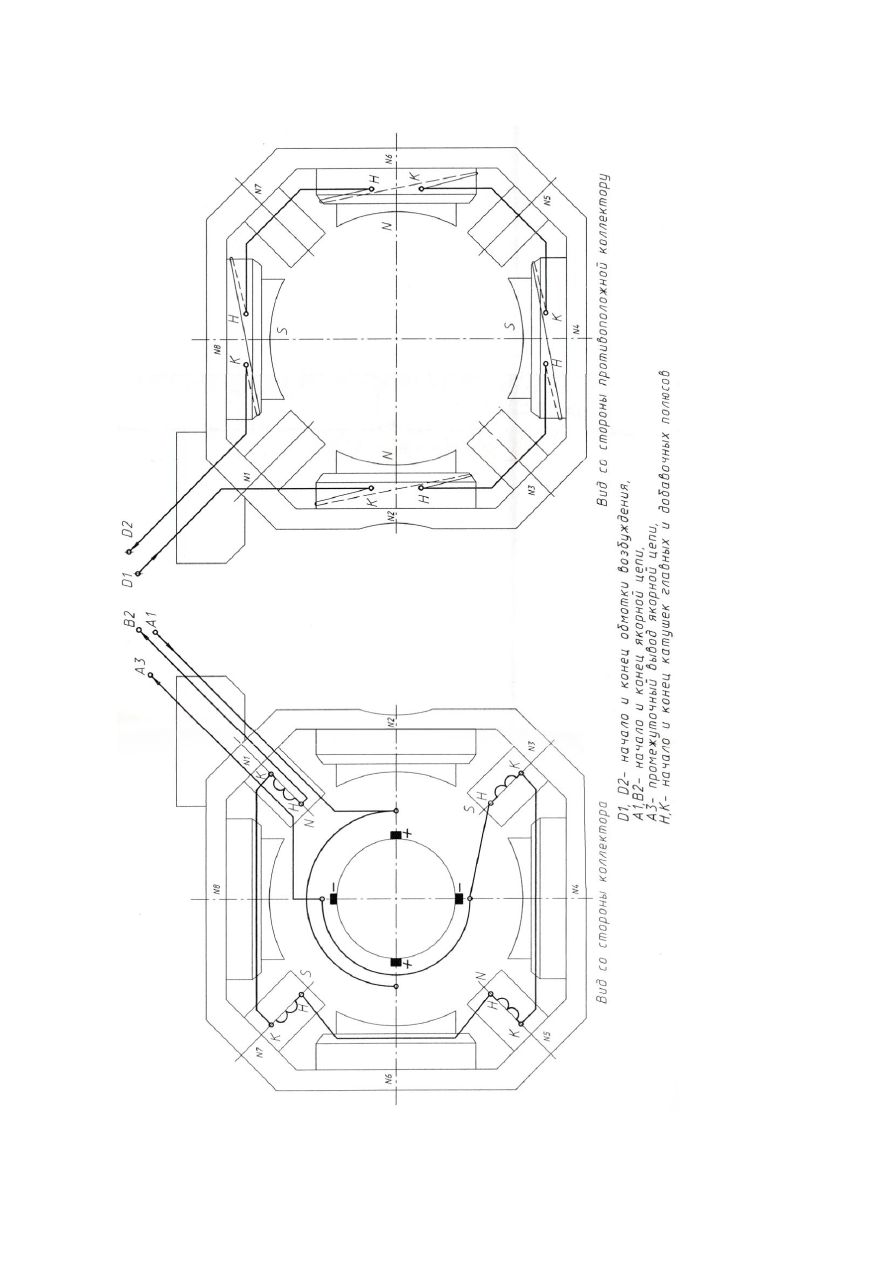

Схема электрическая соединения обмоток тягового двигателя ЭДУ-133РУХЛ1

приведена на рис.47, технические данные см. раздел 2.

Подробное описание устройства и работы двигателя см. ИБЖК.529123.001РЭ.



































ТЕХНИЧЕСКОЕ ОПИСАНИЕ

116

116













Р

ис

ун

ок



-

С

хе

м

а элект

ирч

ес

ка

я с

ое

ди

не

ни

й обмоток

 тягового ун

иф

иц

ирова

нн

ого дви

га

те

ля











пос

тоян

ного

ток

а  ЭДУ

 133 Р

УХЛ1



Р

ис

ун

ок

 47

-

С

хе

м

а элект

ри

че

ск

ая с

ое

ди

не

ни

й обмоток

 тягового ун

иф

иц

ирова

нн

ого дви

га

те

ля











пос

тоян

ного

ток

а  ЭДУ

 133 Р

УХ

Л1





117



4.11.2.3.Стартер-генератор типа 6СГ-УХЛ2 (рис.48)

Стартер-генератор - электрическая машина постоянного тока, используемая на

тепловозе в качестве электродвигателя постоянного тока последовательного возбуждения с

питанием от аккумуляторной батареи при пуске дизеля и в качестве вспомогательного

генератора с независимым возбуждением при работе дизеля.

Исполнение стартер - генератора горизонтальное, защищенное, с самовентиляцией.

Стартер-генератор состоит из следующих основных частей (см.рис.48):

-магнитной системы, состоящей из станины 1, главных 2 и добавочных 3 полюсов;

-якоря, состоящего из сердечника якоря 4, обмотки якоря 5, уравнительной обмотки

6, коллектора 7;

-подшипниковых щитов 8,9 с подшипниками качения 10, 11;

-траверсы 12 с щеткодержателями 13.

Направление вращения правое , если смотреть со стороны привода.

Присоединение питающих проводов к стартер - генератору должно производиться в

соответствии с маркировкой выводных болтов и схемой электрической соединений,

приведенной на рис.49.

Магнитная система

Магнитная система состоит из станины и расположенных на ней главных и

добавочных полюсов.

Главные полюса предназначены для создания основного магнитного потока в маши-

не, который поступает через зазор в якорь, разветвляется в сердечнике якоря, подходит к

соседним полюсам и замыкается через корпус.

Корпус стартер - генератора, являющийся одновременно магнитопроводом, выполнен

сварным из стали.

Полюс состоит из сердечника и катушек последовательного и независимого возбуж-

дения. Полюса крепятся к станине болтами.

Сердечник полюса нашихтован из штампованных листов, стянутых штифтами.

Катушка последовательного возбуждения намотана из медной шины сечением

1,81 х 35 плашмя. Междувитковая изоляция выполнена из бумаги асбестовой, пропитанной

в лаке КО-916К. Корпусная изоляция выполнена из микаленты. Катушка пропитана в лаке

КО-916К.



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

118

118







1

-с

та

ни

на

, 2

-п

олю

с глав

ный

, 3

-п

олю

с добав

оч

ный

, 4

-с

ерде

чн

ик

 як

оря

, 5

-обмотк

а як

оря

, 6

-обмотк

а ура

вн

ит

ель

на

я,



7

-к

оллект

ор, 8

,9

-щи

ты

подши

пн

ик

овы

е, 10,11

-п

одши

пн

ик

и

ка

че

ни

я, 1

2-

тра

ве

рс

а, 13

-щ

ет

коде

ржа

те

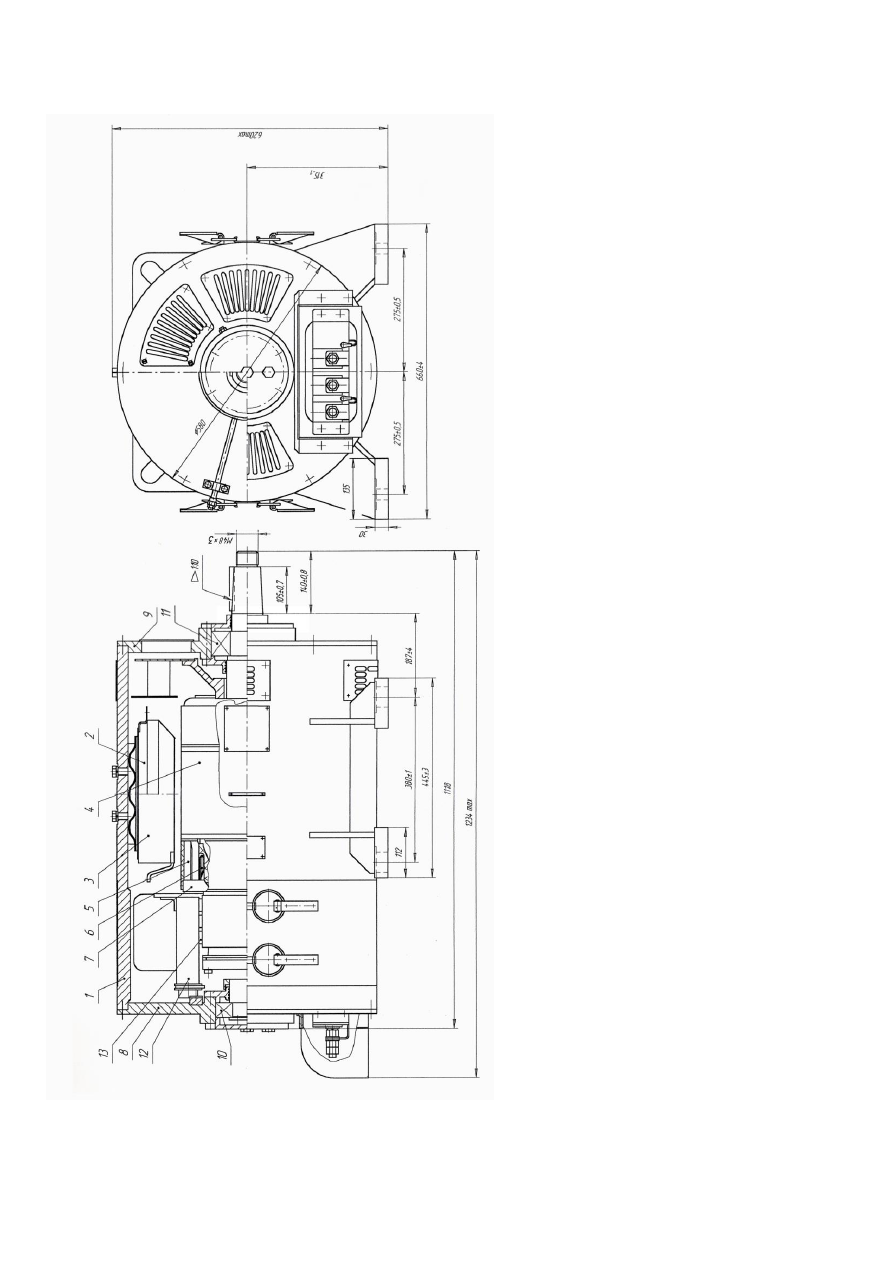

ль





Ри

су

но

к

48

 -

 Ста

рте

р

–

ге

не

рат

ор

 6

С

Г
