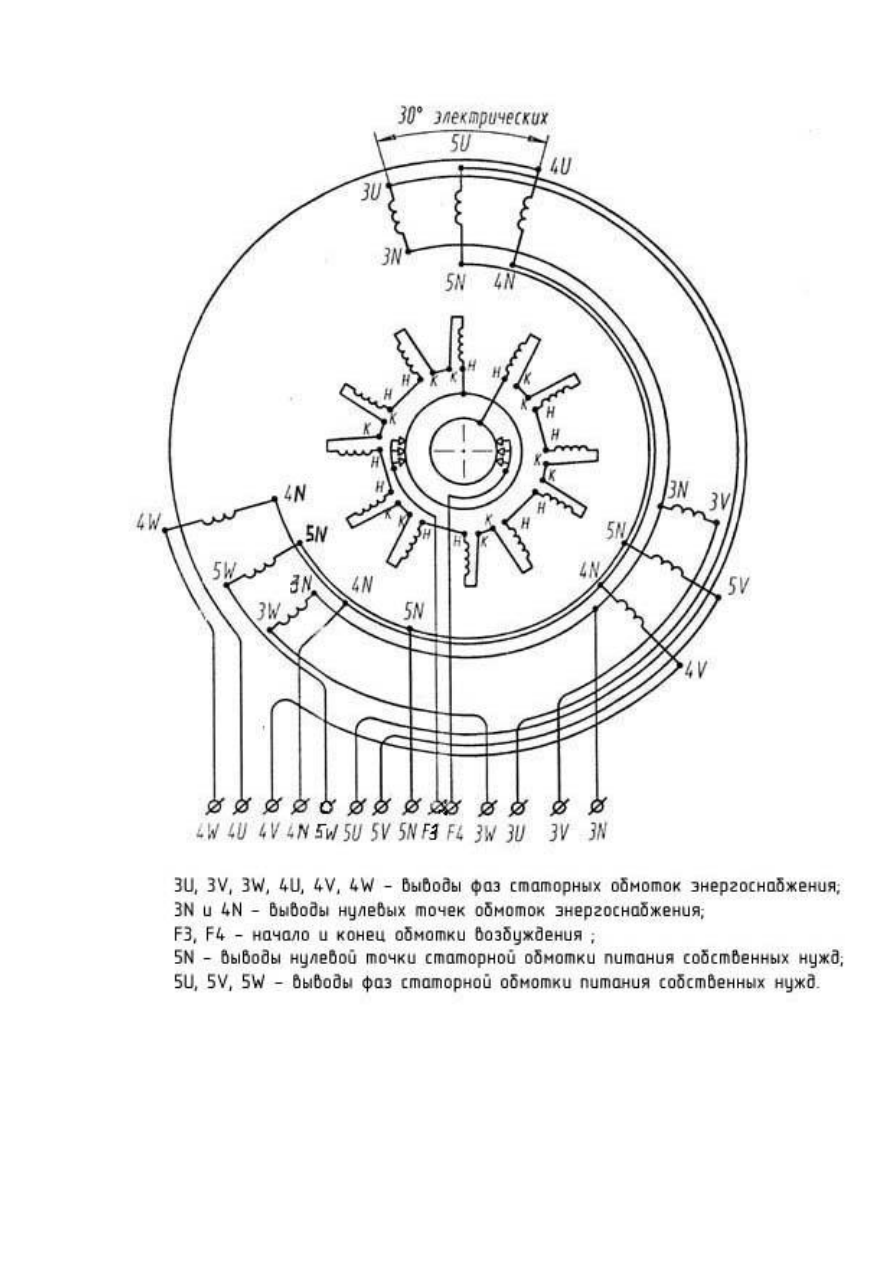

Рисунок 45- Схема электрическая соединений обмоток

вспомогательного генератора агрегата АСТ(М) 2800/600-1000 У2

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

112

112



Продолжение таблицы 2





Наименование

параметра









Тяговый генератор





Вспомогательный генератор



Обмотка

энергоснабжения



Обмотка

питания

собственных

нужд

Выпрямленное значение

напряжения тягового

генератора, В





750 / 500





Выпрямленное значение

тока тягового

генератора, А





3600 / 5400





Выпрямленное значение

напряжения генератора

энергоснабжения в

диапазоне частоты

вращения вала агрегата:

-при (0,8…1,0) n

ном.



агрегата, В

- при 0,7 n

ном.

 агрегата, В

















3000

-300



2600



Коэффициент мощности





0,61



*При включении энергоснабжения мощность тягового генератора уменьшается на

соответствующую величину.

**Уточняется по результатам испытаний в зависимости от температуры наружного воздуха.

***КПД вспомогательного генератора указан при совместной работе обеих обмоток.



4.11.2.2.Двигатель тяговый ЭДУ-133РУХЛ1 (рис.46 )

Тяговый электродвигатель предназначен для привода колесных пар тепловоза через

тяговый редуктор. Двигатель представляет собой электрическую машину постоянного тока,

последовательного возбуждения, с независимой нагнетательной вентиляцией, защищенного

исполнения.



113





Р

ис

ун

ок

 46

-Дв

ига

те

ль

 п

ос

тоян

ного

ток

а тягов

ый

 ун

иве

рс

аль

ный

 ЭД

У 133Р



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

114

114



Для наиболее полного использования тележечного пространства форма корпуса

двигателя принята восьмигранной с одним конусным концом вала для насадки ведущей

шестерни тягового редуктора.

Двигатель состоит из следующих основных частей:

-магнитной системы, состоящей из станины (корпуса) 1, главных 2 и добавочных 3

полюсов;

-якоря, состоящего из сердечника якоря 4, обмотки якоря 5, уравнительной обмотки

6, коллектора 7;

-подшипниковых щитов 8, с подшипниками качения 9,10;

-щеткодержателей 11.

Магнитная система :

Главные полюса предназначены для создания основного магнитного потока в

машине, который поступает через зазор в якорь, разветвляется в сердечнике якоря ,

подходит к соседним полюсам и замыкается на корпус.

Корпус является одновременно магнитопроводом, выполняется литым из стали .

Полюс представляет собой моноблок, пропитанный эпоксидным компаундом,

состоящий из сердечника и катушки. Полюса крепятся к станине болтами. Сердечник

полюса нашихтован из штампованных листов, стянутых заклепками.

Катушка полюсная двухшайбная, намотанная из медной шины сечением 9 х 28

плашмя. Добавочные полюса предназначены для устранения искрения при коммутации.

Устанавливают   их между главными полюсами и крепят к станине болтами.

Добавочный полюс представляет собой моноблок, пропитанный эпоксидным

компаундом, состоящий из сердечника и катушки. Катушка намотана из шинной меди

6 х 35 мм.

Междувитковая изоляция из ткани стеклянной пропитанной. Крайние витки

изолированы непропитанной стеклослюдинитовой лентой и стеклянной лентой.

Корпус двигателя имеет четыре кронштейна, в которых установлены

щеткодержатели, удерживающие щетки в специальных гнездах и обеспечивающие

постоянный контакт щеток с поверхностью коллектора. Щеткодержатель отлит из латуни.

Якорь двигателя предназначен для преобразования электрической энергии,

поступающей из сети на его обмотку, в механическую, передаваемую через вал и редуктор

колесной паре.

Якорь состоит из вала, переходной втулки, на которую монтируются все детали

якоря, сердечника, обмотки с уравнительными соединениями и коллектора. Обмотка якоря
