32.Выключатель Вк15 “Освещение расписания”

33.Выключатель Вк8 “Прожектор тускло”

34.Выключатель Вк9 “Прожектор ярко”

35.Выключатель Вк16 “Освещение кабины”

36. Выключатель Вк1 “Управление тепловозом”

37.Выключатель Вк2 “Управление общее”

38.Резистор Rc6 “Освещение манометров”

39.Резистор Rc5 “Освещение расписания”

40.Тумблер Тб5 “Управление жалюзи-масло. Ручное - автоматическое”

41. Тумблер Тб4 “Управление жалюзи-вода. Ручное - автоматическое”

42.Тумблер Тб17 “ТСКБМ”

43. Кнопка Кн3 “Дизель пуск”

44. Кнопка Кн2 “Дизель останов”

45.Блок регистрации БР

46.Блок ТСКБМ-К-50

47.Кабель VSB накопителя

48.Кнопка  Кн16 “Тревога”

49.Подножка помощника машиниста

50.Кнопка Кн7-1 “Свисток”

51.Кнопка Кн6-1 “Тифон”

52.Выключатель Вк7 “Радиостанция”

53.Выключатель Вк10 “Буферные фонари.Левый.Красный. ”

54.Выключатель Вк11 “Буферные фонари.Левый.Белый. ”

55.Выключатель Вк12 “Буферные фонари.Правый.Белый. ”

56.Выключатель Вк13 “Буферные фонари.Правый.Красный. ”

57.Пульт управления радиостанции ПУ-ЛП  РВ-А5(РВ-А16).

58.Миктротелефон радиостанции РВ-А7(РВ-А17).

59.Контроллер машиниста КМ

60.Кнопка Кн8 “Вызов помощника”

61.Кнопка Кн13 “Отпуск тормоза”

62.Рукоятка бдительности  РБ

63.Кнопка  Кн15 “Тревога”

64.Кнопка Кн6-2 “Тифон”

65.Кнопка Кн7-2 “Свисток”

66.Кнопка Кн10 “Песок”

Рисунок 41 - Пульт управления (На пяти листах. Лист3)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

104

104

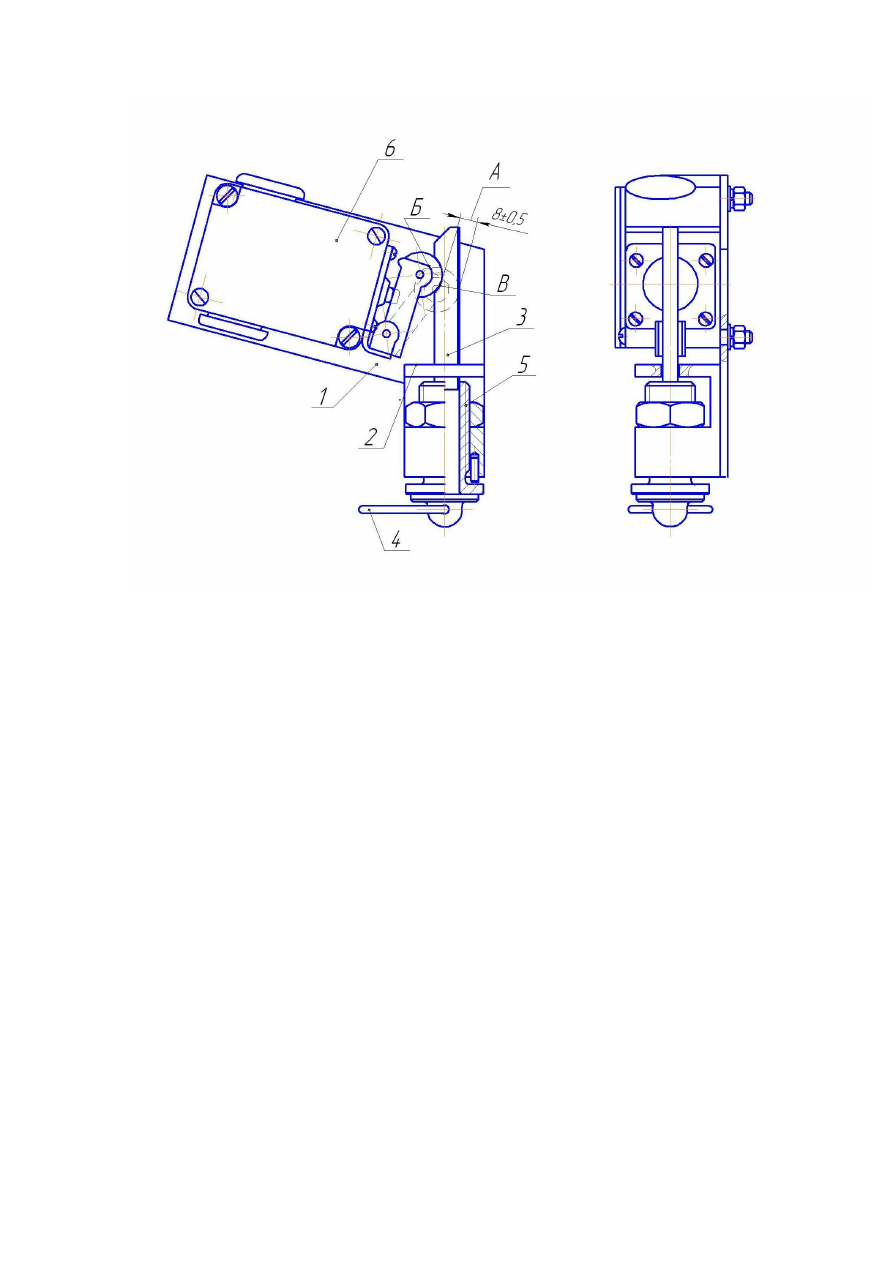

1- Планка; 2-Фиксатор; 3-Ключ; 4-Колцо;

5-Втулка; 6-Выключатель путевой ВкА

Рисунок 41- Пульт управления «Аварийный останов тепловоза»

 (Нак пяти листах. Лист4)



 Проверьте правильность установки путевых выключателей ВкА в блоках

«Ключ ВкА “Аварийный останов тепловоза”», расположенных на пультах
управления:



-  отверните 4 винта крепления панели и снимите блок с панелью;
-замерьте перемещение ролика выключателя ВкА (размер А) от

 свободного положения ролика при соприкосновении со штоком выключателя и
положением ролика при установленном ключе 4.    Размер А должен быть
8±0,5мм, ролик Б выключателя должен располагаться симметрично в выемке В
ключа 4. При необходимости переустановите положение выключателя ВкА.
После переустановки выключателя проверьте надежность замыкания его
контактов.





105

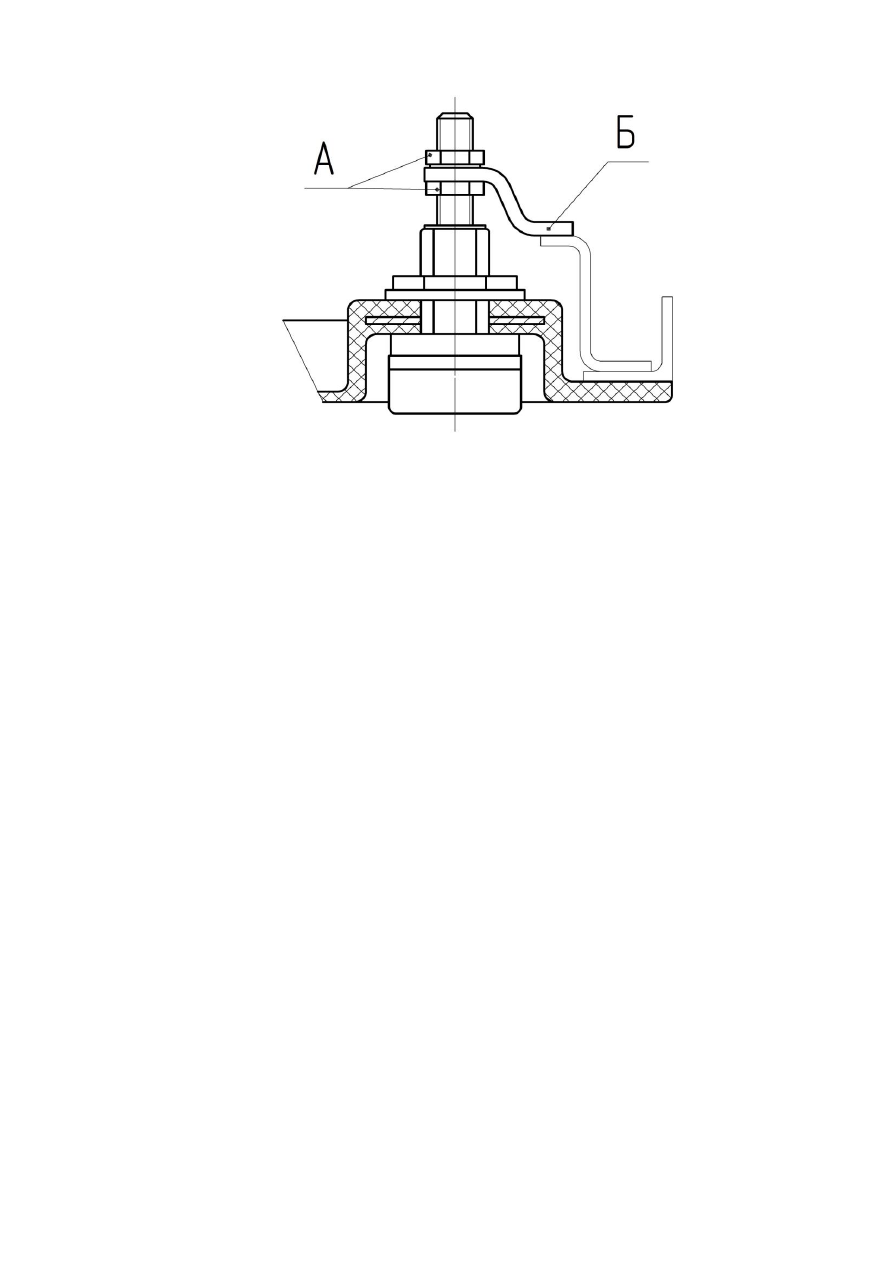

А – Гайки;  Б – Ригель замка.



  Рисунок 41- Пульт управления. (На пяти листах .Лист 5)







    Проверьте надежность крепления пластмассовых панелей пульта

управления. При необходимости, плотность закрытия панелей отрегулировать
положением ригеля Б замка с помощью гаек  А.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

106

106

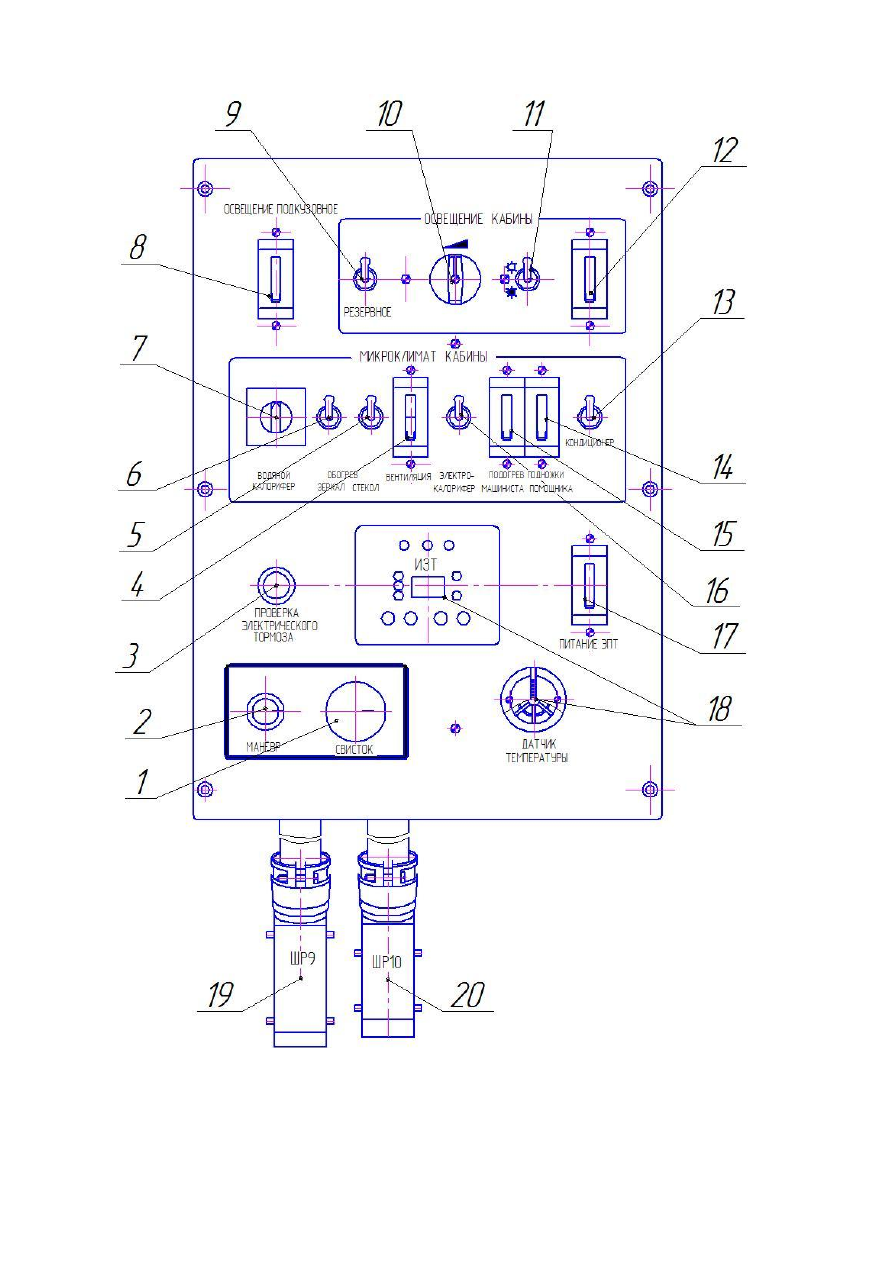

Рисунок 42- Щиток управления (На двух листах. Лист 1)
