107

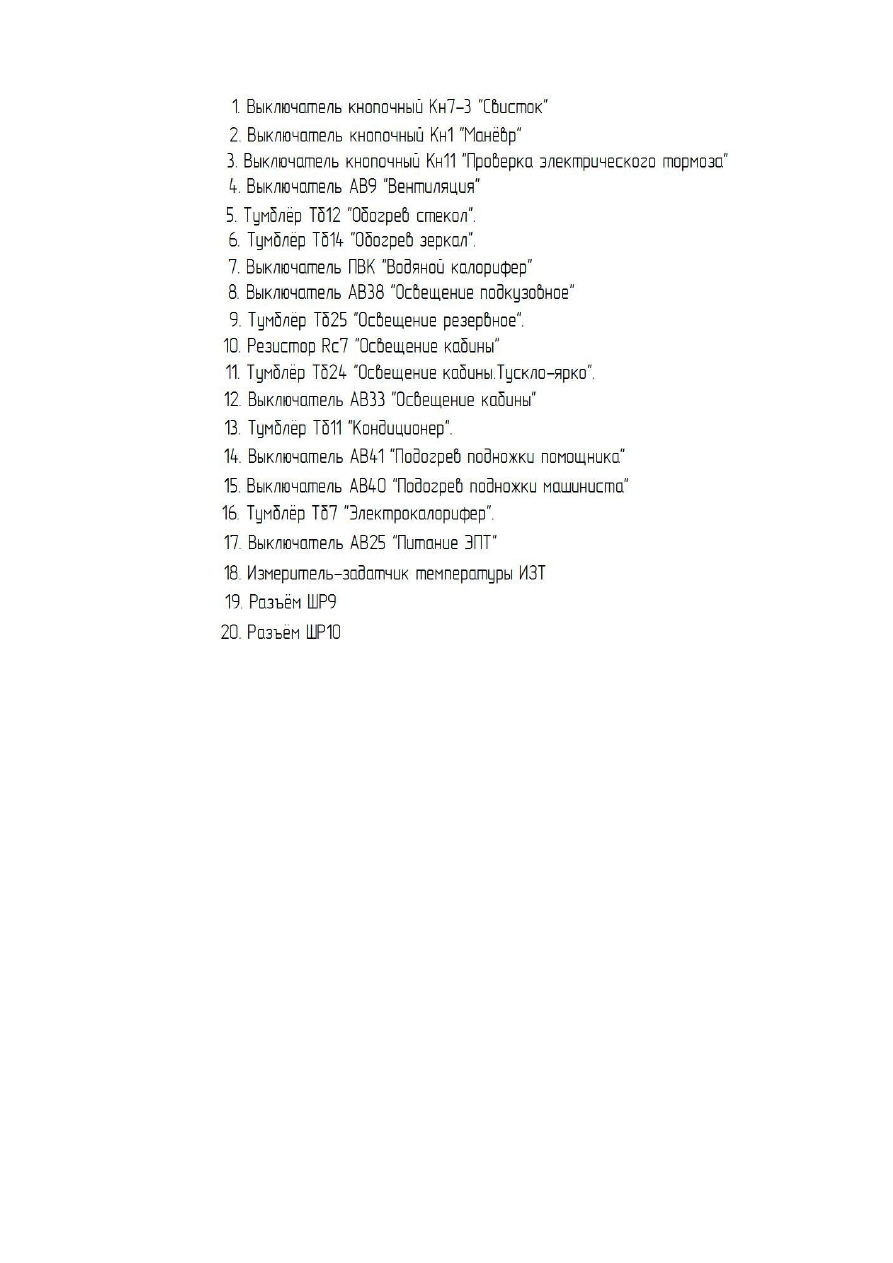

Рисунок   42  - Щиток управления ( Лист 2)



Принципиальная схема электрооборудования тепловоза см.ТЭП70А.70.00.001 ЭЗ вы-

полнена на 16 листах. На ней изображены источники электроэнергии (генераторы, аккуму-

ляторная батарея), потребители электроэнергии (электродвигатели, тормозные резисторы,

нагревательные элементы), коммутирующая аппаратура (контакторы, реле, переключатели,

контроллеры), аппараты системы автоматического регулирования, а также провода и

клеммные соединения.

Схема освещения, автоматической локомотивной сигнализации, электропневмати-

ческого тормоза и радиостанции выполнены отдельно.

4.11.2.Электрические машины.

4.11.2.1.Агрегат АСТМ 2800-1000У2( рис.43).

Агрегат предназначен для питания через выпрямительную установку тяговых двига-

телей, питания систем возбуждения и энергопотребителей вспомогательных систем тепло-

воза, а также для питания цепей энергоснабжения вагонов пассажирских поездов. Агрегат

состоит из тягового и вспомогательного синхронных генераторов,  скомпонованных в

одном корпусе.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

108

108

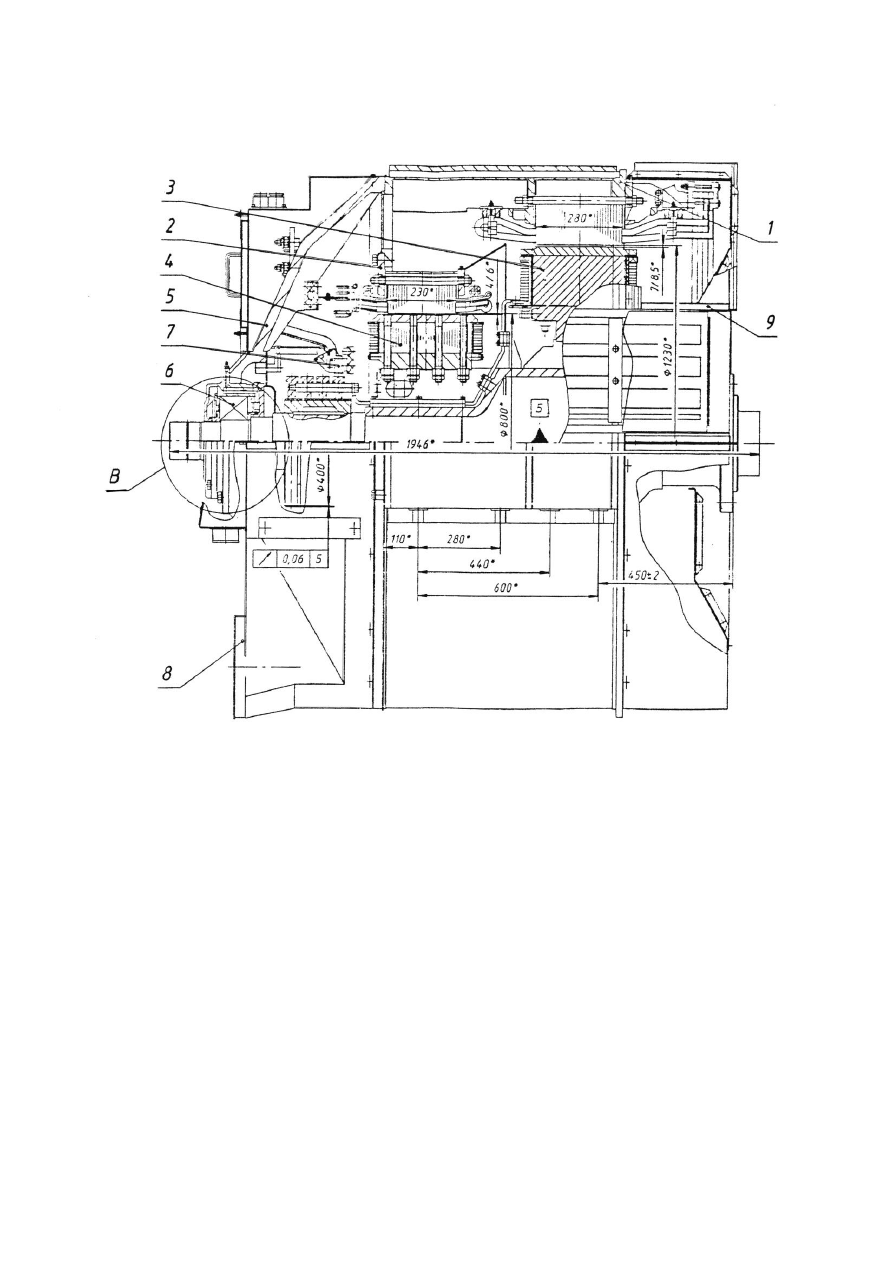

  1-статор тягового генератора ; 2-статор вспомогательного генератора ;

  3-ротор тягового генератора ; 4- ротор вспомогательного генератора ;

5- щит подшипниковый ; 6- подшипник; 7- щеткодержатель ; 8- патрубок для входа

охлаждающего воздуха; 9- патрубок для выхода охлаждающего воздуха.



Рисунок 43- Агрегат синхронный тяговый модернизированный

АСТМ 2800/600-1000 У2



Ротор тягового и ротор вспомогательного генераторов расположены на одном

валу. Агрегат состоит из статора тягового генератора 1, статора вспомогательного

генератора 2, ротора тягового генератора 3, ротора вспомогательного генератора 4, щита

подшипникового 5, подшипника 6, щеткодержателя 7, патрубка для входа охлаждающего

воздуха 8, патрубка для выхода охлаждающего воздуха 9.

Агрегат представляет собой две электрические синхронные машины переменного

тока, явнополюсные, с независимым возбуждением, независимой вентиляцией.



109



Агрегат имеет 24 выводных конца, предназначенных для подключения агрегата к

электрическим цепям тепловоза.

Электрическая схема соединения обмоток агрегата изображена на рис. ( 44, 45 ).

Подробное описание устройства и работы агрегата АСТМ 2800/600-1000У2

см. ИБЖК.651371.012 РЭ.

Техническая характеристика агрегата приведена в таблице 2

Таблица 2





Наименование

параметра









Тяговый генератор





Вспомогательный генератор



Обмотка

энергоснабжения



Обмотка

питания

собственных

нужд

Номинальная мощность,

кВт

2750*

600

171

Номинальное значение

линейного напряжения,

В



580/405



2 х 1200



400

Номинальное значение

тока (фазного), А



2 х 1475 / 2 х 2150



163**



405

Номинальное значение

кратковременного тока в

течение 2 мин, А





2 х 3200





Номинальная частота

вращения, с

-1

(об/мин)



16,67(1000)



16,67(1000)



16,67(1000)

Номинальная частота,

Гц

100

100

100

КПД, %

96,0 / 95,5

91,0***



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

110

110

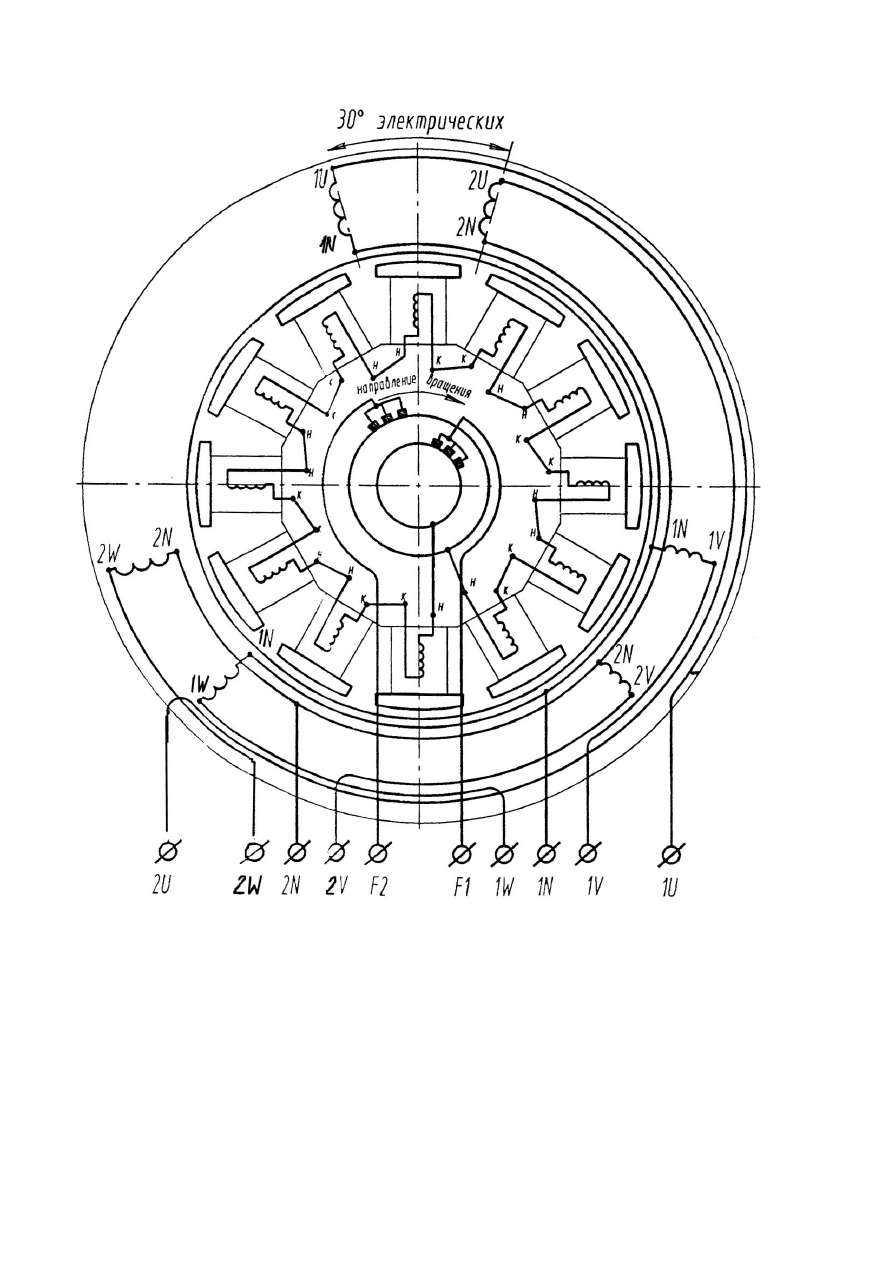

Вид со стороны контактных колец  для ротора



          1U,1V,1W,2V,2U,2W- выводы фаз обмоток статора ;



        1N, 2N-выводы нулевых точек обмоток статора ;

        F1,F2- начало и конец обмотки возбуждения ;

        H, К-начало и конец полюсных катушек ротора .




Рисунок 44- Схема электрическая соединений обмоток

 тягового генератора агрегата АСТ(М) 2800/600-1000 У2
