183

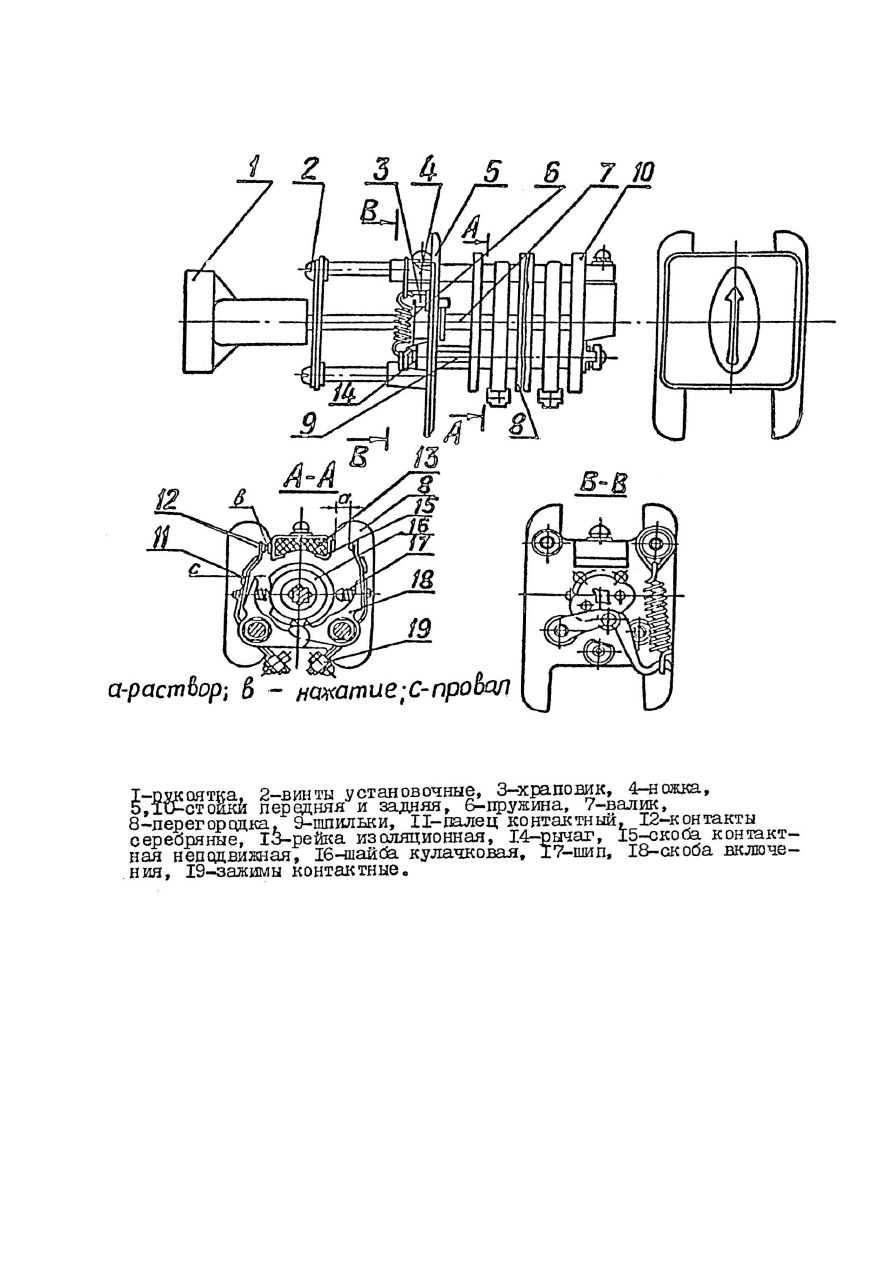

Рисунок 79 – Переключатель универсальный УП5316Т-С447У3



Для крепления рукоятки к панели на передней стойке переключателя имеются выступы с

отверстиями под установочные винты 2. Коммутация электрических цепей производится

контактами 12, располагаемыми в секциях аппарата. Количество контактов определяется

диаграммами замыканий переключателей.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

184

184



В электрической схеме тепловоза применяется универсальный переключатель, который

имеет 12 секций.

Каждая секция состоит из пластмассовой перегородки, на которой установлены два

подвижных контактных пальца 11 с металлокерамическими контактами типа СН40, две

скобы включения пальцев и зажимы 19 для присоединения проводников. В каждой секции

расположено по 3 пластмассовых кулачковых шайбы 16, одна из крайних шайб секции

предназначена для включения левого контактного пальца, средняя -для отключения как

левого, так и правого пальцев и вторая, крайняя -для включения правого пальца. Все кулач-

ковые шайбы насажены на центральный вал. Неподвижные контакты, приваренные к

скобам 15, укреплены на гетинаксовой рейке 13, которая стягивает переднюю 5 и

заднюю 10 стойки переключателя.

При повороте валика с насаженными на него кулачковыми шайбами в ту или другую

сторону, включение пальцев происходит от нажатия выступом рабочей поверхности край-

ней левой или крайней правой шайбы на хвостовик скобы включения; шипы пальцев при

этом входят во впадины средней шайбы.

Отключение пальцев происходит при нажатии выступом рабочей поверхности сред-

ней шайбы на шип; хвостовик скобы включения в это время входит во впадину соответству-

ющей левой или правой шайбы. Таким образом, включение и отключение контактных

пальцев является жестким.

Универсальный переключатель отличается от других конструкций командоаппаратов

тем, что жесткая система включения и отключения контактных пальцев является наиболее

надежной в работе.

Переход контактных пальцев из нулевого положения в положение “1 пульт

управления” или “П пульт управления” происходит при минимальном угле поворота

кулачковых шайб,  равном   45  .

Фиксация положений производится специальным устройством, смонтированным на

передней стойке аппарата.

На неподвижных контактах каждой секции имеются присоединительные зажимы для

подсоединения проводов. В нулевом положении все контакты разомкнуты за исключением

секции 23 - 24, что отражено диаграммой замыканий в таблице 30.

Универсальные аппараты устанавливаются на панелях при помощи винтов М5.

Контакты универсальных переключателей допускают длительную нагрузку

постоянным током до 20А, кратковременную ( не более 10 сек.) - до 75А, и

кратковременную ( не более 3 сек.) - до 250А.



185



Предельная разрывная способность контактов, переключателей при частоте пере-

ключений не более двух в час не должна превосходить величин, указанных в таблице 29.

Таблица 29

Н

апря

ж

ени

е,

В



Переменный ток



Постоянный ток





активная

нагрузка



катушки реле

и контакт

активная

нагрузка



катушки реле

контакторов



оди

н

ра

зрыв



два



ра

зрыв

а

оди

н

ра

зрыв



два



ра

зрыв

а  оди

н

ра

зрыв



два



ра

зрыв

а  оди

н

ра

зрыв



два



ра

зрыв

а

110

-

-

-

-

3

20

0,4

2,5

220

40

120

20

50

0,8

3

0,3

1,25

Масса, кг                                                                                               2,45



Таблица 30

Диаграмма замыканий



№№



контакты



Положение рукоятки

секций



- 45

0

+ 45



Л

П

Л

П

Л

П

Л

П



1

2

+









+



3

4

+









+

Ш

5

6

+









+

1У

7

8

+









+

У

9

10

+









+

У1

11

12

+









+

УП

13

14

+









+

УШ

15

16

+









+

1Х

17

18

+









+

Х

19

20

+









+

Х1

21

22

+









+

ХП

23

24

+

+

+





+



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

186

186

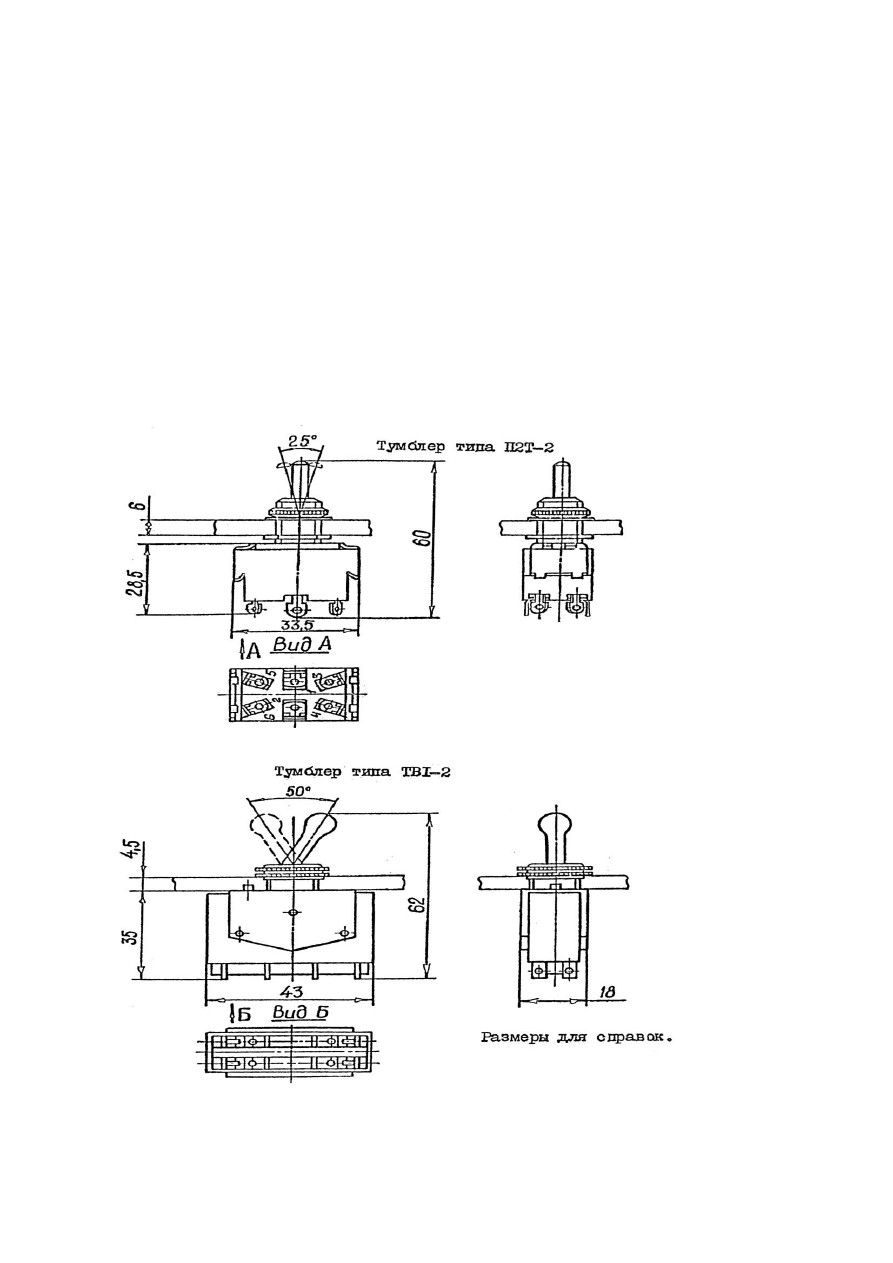

                 4.11.5.15.Тумблеры П2Т-2, ТВ1-2 ( рис.80 )

Переключатели мгновенного действия (тумблеры ) двухполюсные П2Т-2 и ТВ1-2

предназначены для работы в электрических цепях постоянного и переменного тока. В

электрических цепях тепловоза применяются для коммутации цепей управления и

освещения. Тумблер П2Т-2 имеет три фиксированных положения. Среднее положение

является нейтральным ( выключено ). Тумблер ТВ1-2 имеет два крайних фиксированных

положения.

При переключениях рукояти в крайние положения следует переводить резко до

отказа во избежание подгара контактов, медленный перевод рукоятки из одного положения

в другое не допускается.





Рисунок 80 – Тумблеры
