191



Р

ис

ун

ок

 83

-

Пе

ре

клю

ча

те

ль

 ще

точ

ный

 23П2Н

1

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

192

192



Техническая характеристика переключателя приведена в таблице 34.

Таблица 34

Наименование

Значение

Напряжение, В, не более

220

Ток, А

0,5

Масса, кг

0,22



            4.11.5.19.Выключатели автоматические типа А63-МХЛ3,А63-МХЛ3,

АЕ254ОМ-10У3.

Выключатели автоматические А63 и АЕ25 предназначены для установки в

электрических цепях тепловоза напряжением до 110 В постоянного тока для защиты от

перегрузок и коротких замыканий и для оперативных включений и отключений указанных

цепей.

Выключатели А63 ( рис.84 ) выполняются на номинальные токи от 0,6 до 25 А и

рассчитаны для работы без замены каких либо частей.

Выключатель состоит из следующих основных частей: механизма свободного

расцепления, контактной системы, дугогасительного устройства, электромагнитного

максимального расцепителя тока.

Все части выключателя смонтированы в пластмассовом корпусе. Механизм

свободного расцепления обеспечивает мгновенное размыкание и замыкание контактов.

Коммутационное положение выключателя указывается на корпусе положением его

рукоятки: включено - “1”, отключено - “0”, отключено автоматически - промежуточное

положение.

Отключение выключателя при перегрузках и коротких замыканиях происходит неза-

висимо от того, удерживается ли рукоятка управления во включенном положении или нет.

Включение выключателя после автоматического отключения осуществляется движением

рукоятки в направлении “0” для взвода и в направлении “1” на замыкание контактов.

Расцепители изготавливаются с нерегулируемыми в условиях эксплуатации

уставками на ток срабатывания.

Выключатели допускают повторное включение через 90 с после отключения их под

действием токов перегрузки и повторное включение практически мгновенно после

автоматического отключения.

Выключатель АЕ25 ( рис.85 ) состоит из механизма управления, контактной системы,

дугогасительного устройства, максимальных расцепителей тока, основания, крышки,

выводов и вспомогательных деталей.



193

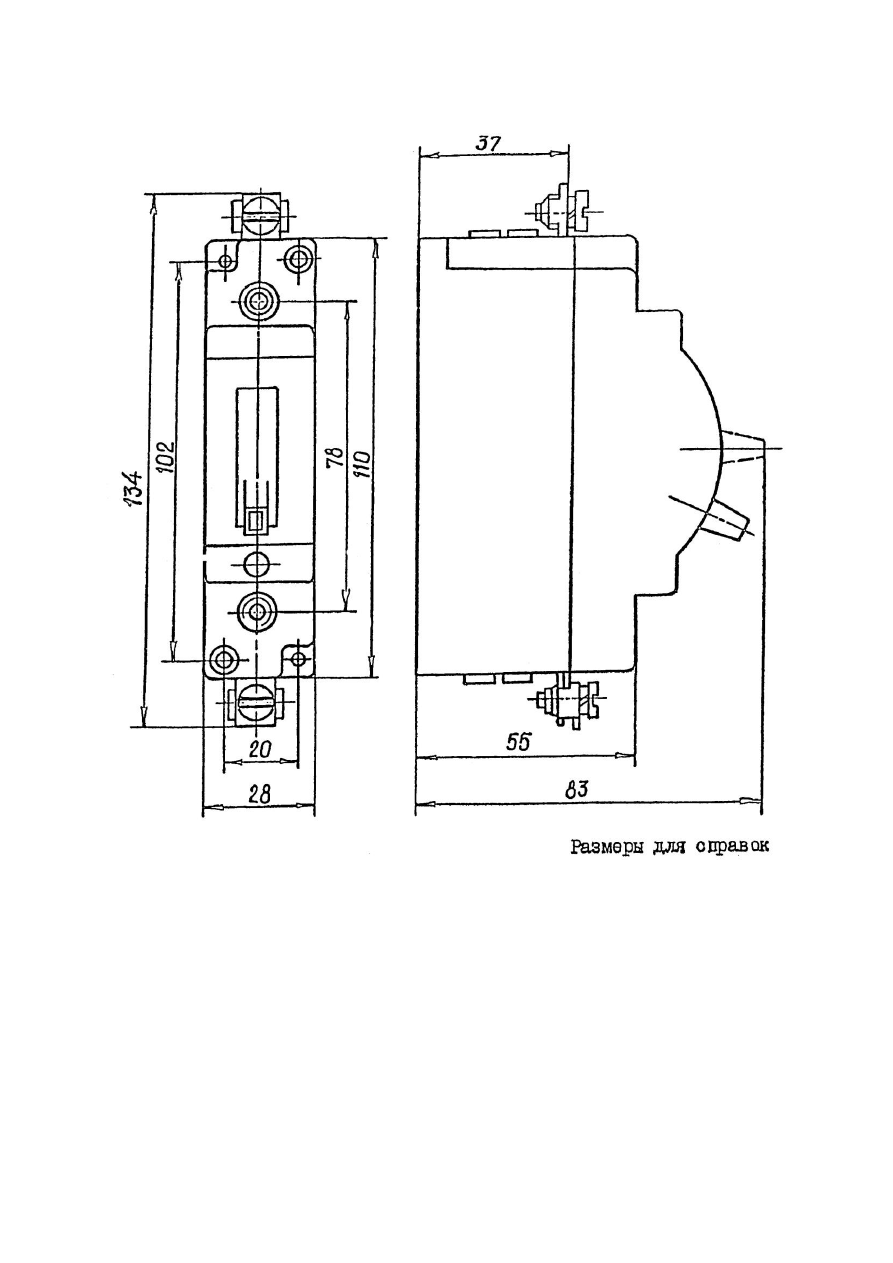

Рисунок 84 – Выключатели автоматические А-63-МХЛ3, А-63-МХЛ3

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

194

194









Р

ис

ун

ок

 85

–

В

ыкл

ю

ча

те

ль

 а

втома

ти

че

ск

ий

 АЕ2

541

-10У3
