51

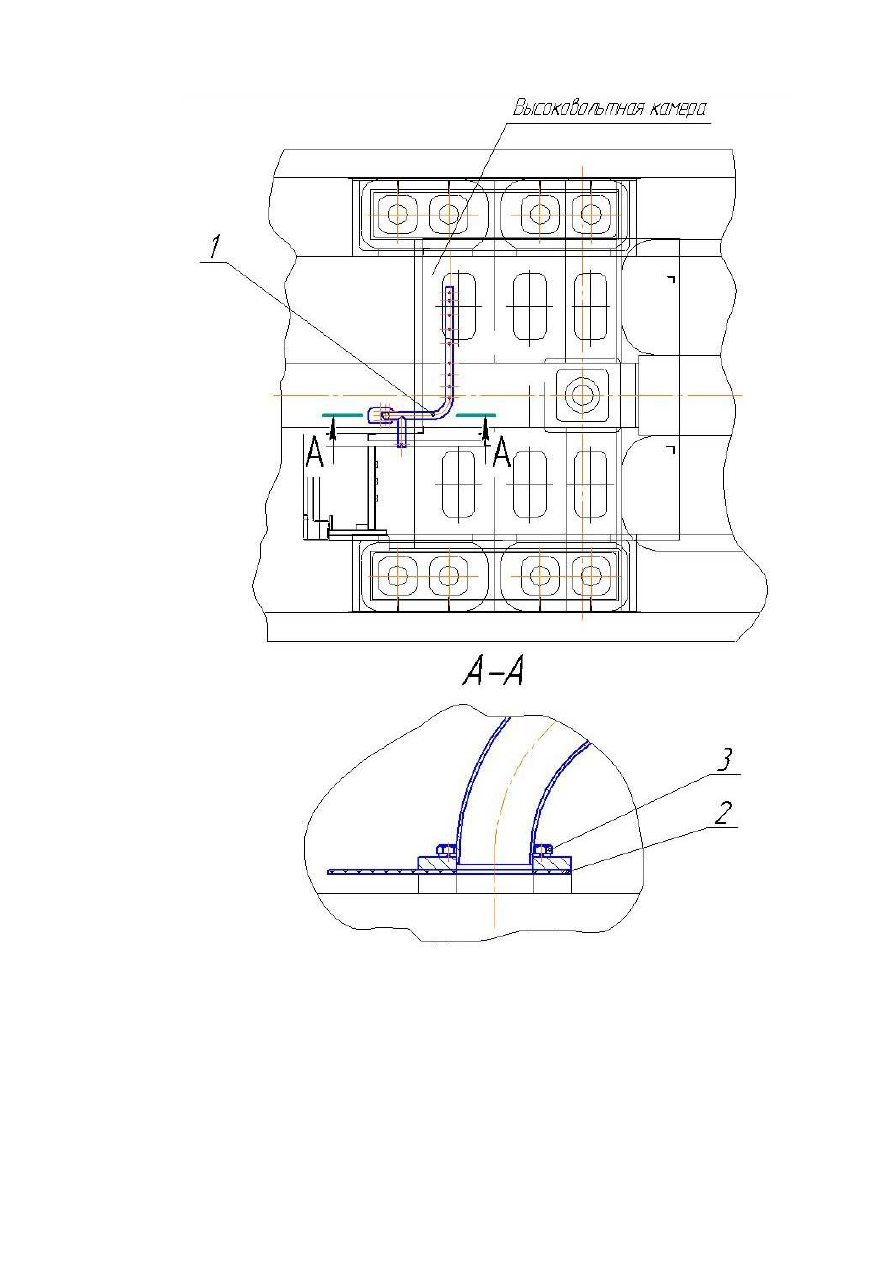

1-воздуховод; 2- прокладка; 3-крепежные элементы



Рисунок – 14Б

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

52

52



4.4.1.Воздуховоды.

Вентилятор ЦВС  засасывает воздух из атмосферы через воздухоочиститель ЦВС и

нагнетает его по воздуховодам, расположенным в раме кузова к потребителям.

Воздуховоды выполнены из листовой стали и включены в силовую конструкцию

рамы кузова. Подсоединение потребителей к воздуховодам осуществляется с помощью

резиновых и брезентовых рукавов. Регулирование расхода охлаждающего воздуха по

потребителям осуществляется с помощью регулировочных лопаток вентилятора ЦВС.

В воздуховодах к тяговым электродвигателям имеются регулировочные лопатки и,

поворотом которых осуществляется равномерное распределение охлаждающего воздуха

между тяговыми электродвигателями.

Расход воздуха между потребителями определяется по величине статического

давления, замеренного в контрольных точках.

Контрольные точки расположены:

-у тягового агрегата под углом 30  по часовой стрелке от вертикальной оси входной камеры;

-у тяговых электродвигателей- в коллекторной камере;

-у выпрямителя на патрубках подвода воздуха к выпрямительной установке (рис. 15).

Величина статического давления в контрольных точках на пятнадцатой позиции

контроллера при барометрическом давлении 760 мм. рт. ст. и температуре наружного

воздуха + 20



С должна соответствовать данным таблицы 1.

Таблица 1

Потребитель

Давление, Па,(мм.вод.ст.)

Агрегат тяговый



1250(127)

Электродвигатель тяговый 1.....6

900(92)

Выпрямитель

589(60)

В-ТППД-6,3к-1к УХЛ2









53





Т

о

ч

к

и

з

а

м

е

р

а

с

т

а

т

и

ч

е

с

к

о

г

о

н

а

п

о

р

а

В

ы

х

о

д

о

х

л

а

ж

д

а

ю

щ

е

г

о

в

о

з

д

у

х

а

1

2

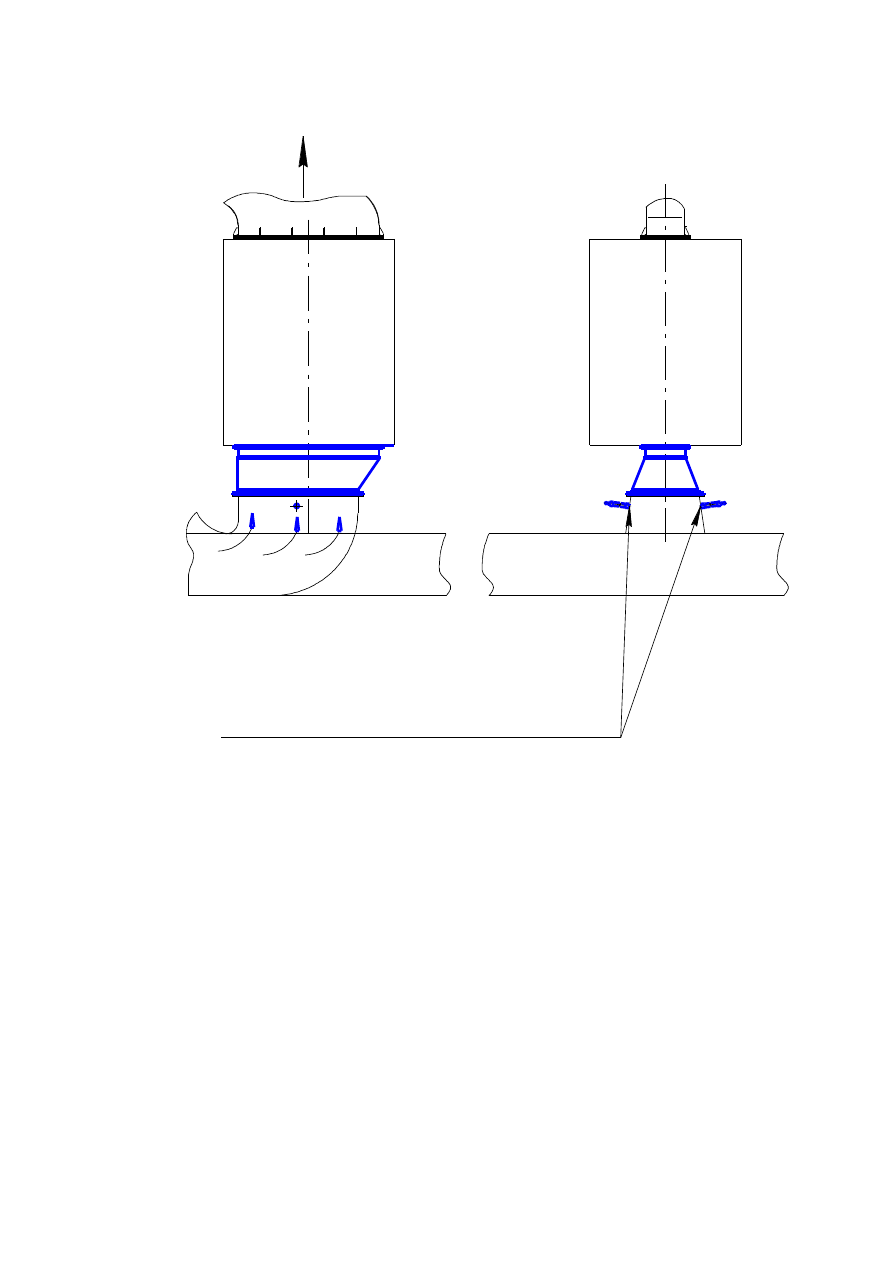

Рисунок 15 – Схема мест замеров статического напора в контрольных точках

                                        входного патрубка выпрямителя В-ТППД-6,3 к-1к-УХЛ2



4.4.2.Вентилятор ЦВС.

Вентилятор ЦВС ( рис 16) выполнен по схеме НА + К +СА (направляющий аппарат,

рабочее колесо, спрямляющий аппарат).

Рабочее колесо 2 имеет 16 профилированных лопаток, изготовленных из

стеклопластика. Лопатки крепятся в диске замком типа “ласточкин хвост” посредством

клеевого соединения и стопорными пластинами.

Направляющий аппарат 24 имеет 13 поворотных стеклопластиковых лопаток 61,

изменением угла установки которых можно регулировать напор и производительность

вентилятора ЦВС при регулировке раздачи воздуха по потребителям. Поворот лопаток 61

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

54

54

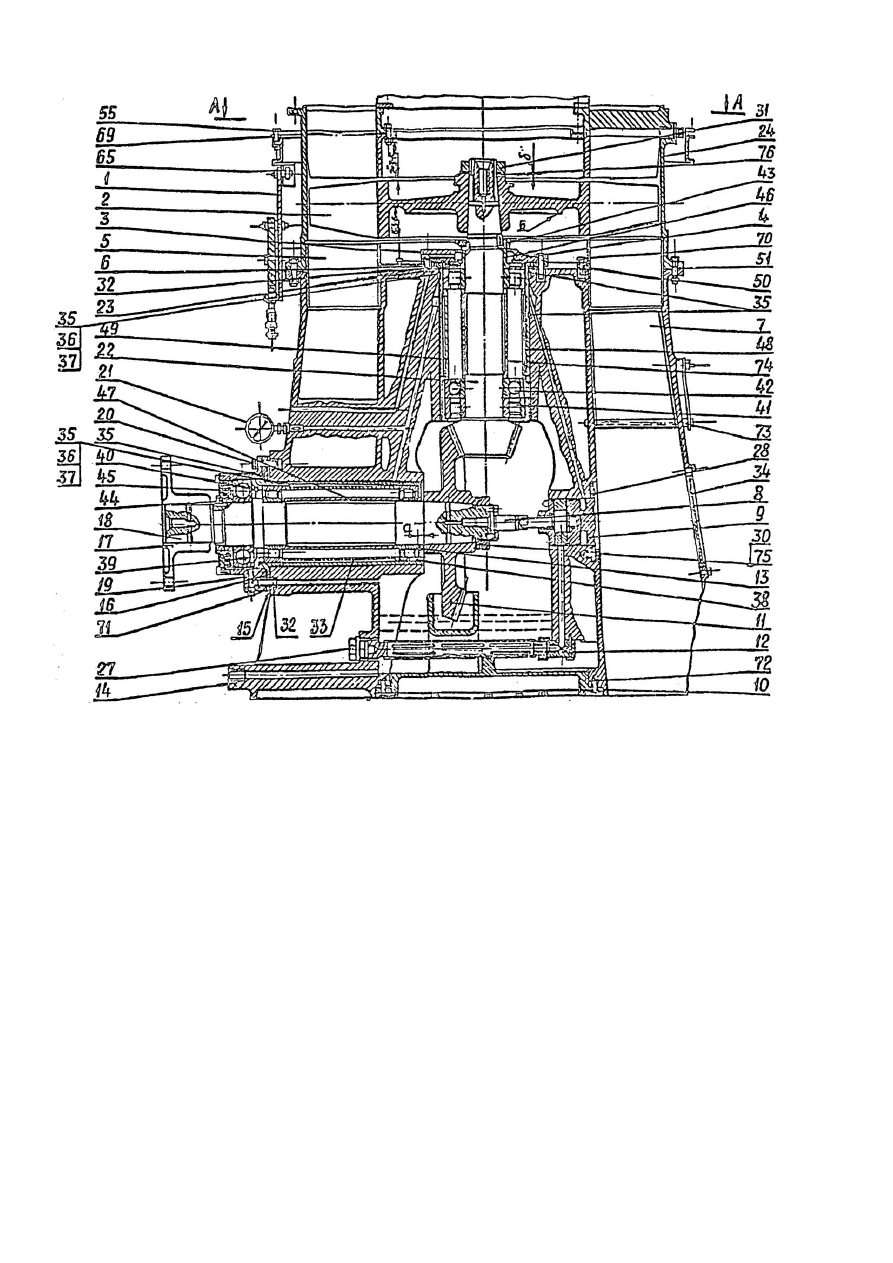

Рисунок 16 – Вентилятор ЦВС (На 4-х листах. Лист 1)
