Тепловоз ТЭП70 БС. Руководство - часть 11



43

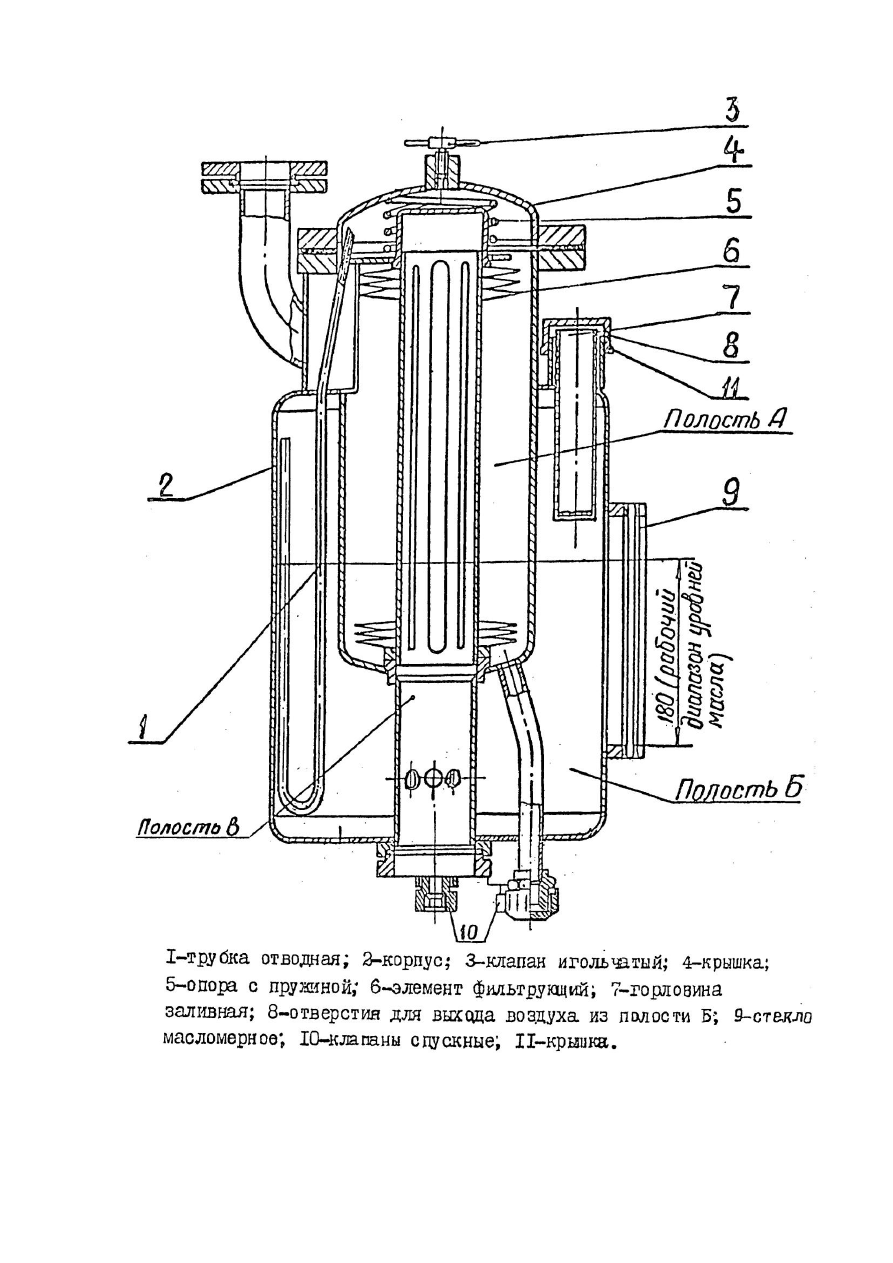

Рисунок 10-Бак-фильтр



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

44

44

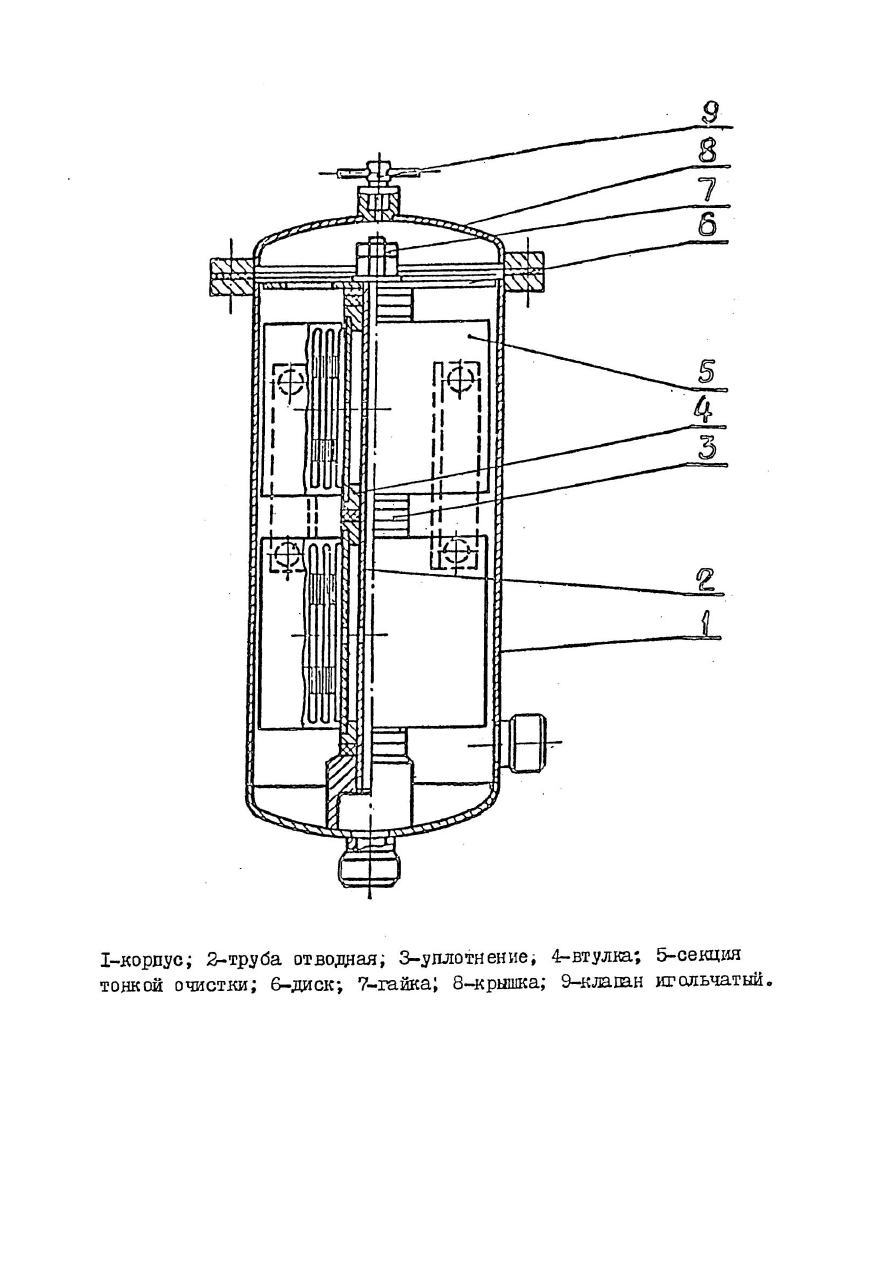

Рисунок 11- Фильтр тонкой очистки масла





45



Управляющими органами САРТ являются преобразователи температуры ДТПМ

(рис. 12) и перепускные клапаны (рис. 14), регулирующими – вентиляторные колеса

охлаждающего устройства (рис. 4).

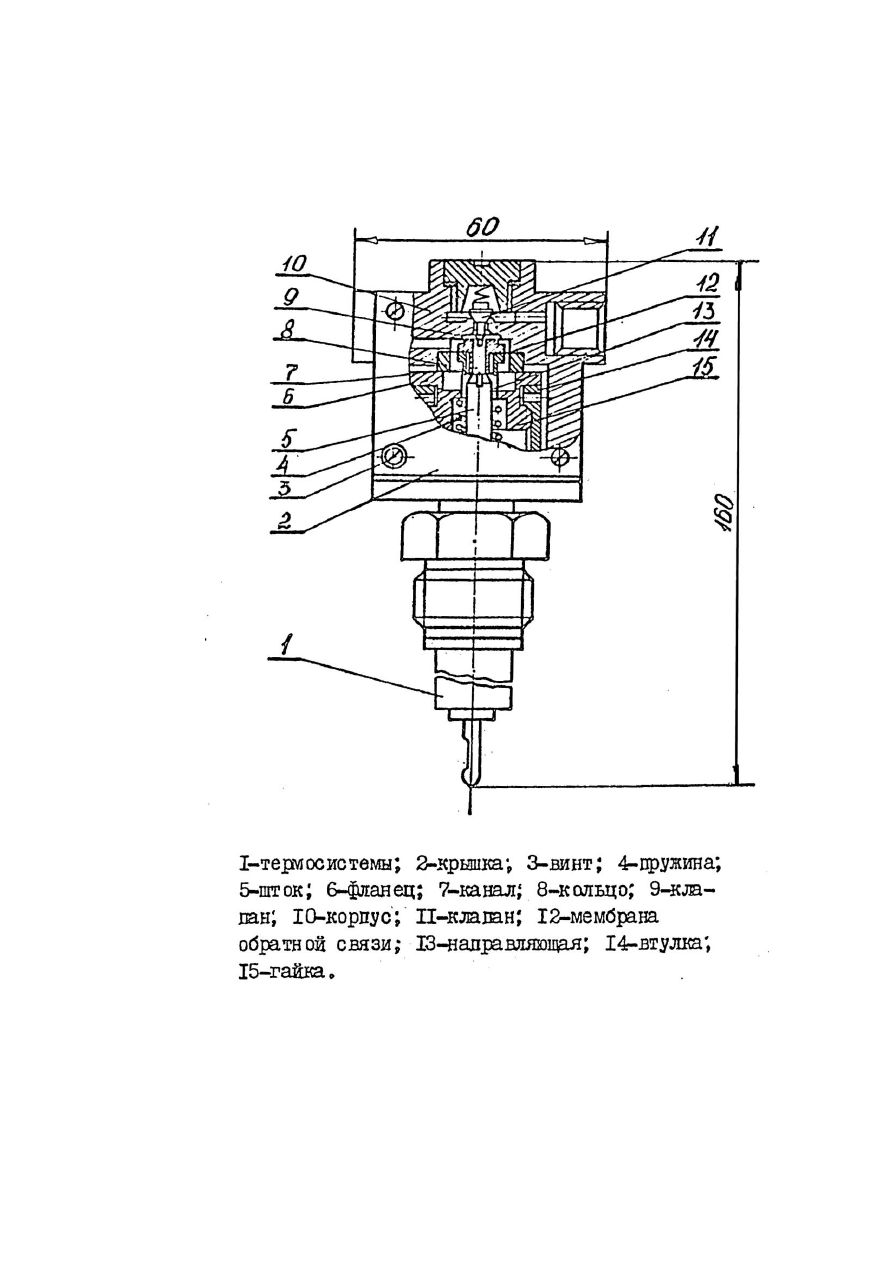

Рисунок 12 – Преобразователь температуры ДТПМ



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

46

46







Рисунок 13 – Принципиальная схема преобразователя температуры



При температуре воды “горячего” и “холодного ” контура на входе в дизель

равной, соответственно (70   1,5)  С и (50   1,5)  С выходное давление преобразователей

температуры через мембранный привод перепускного клапана (рис. 14) переместит

золотник 13 вверх. При этом будет уменьшаться щель “Д”. Масло начнет поступать к

гидромотору, который приведет во вращение вентилятор. Когда золотник полностью

перекроет щель “Д”, все масло от гидронасоса поступит к гидромотору и вал его, а

следовательно и вентилятор будут вращаться с максимальной частотой.
