35

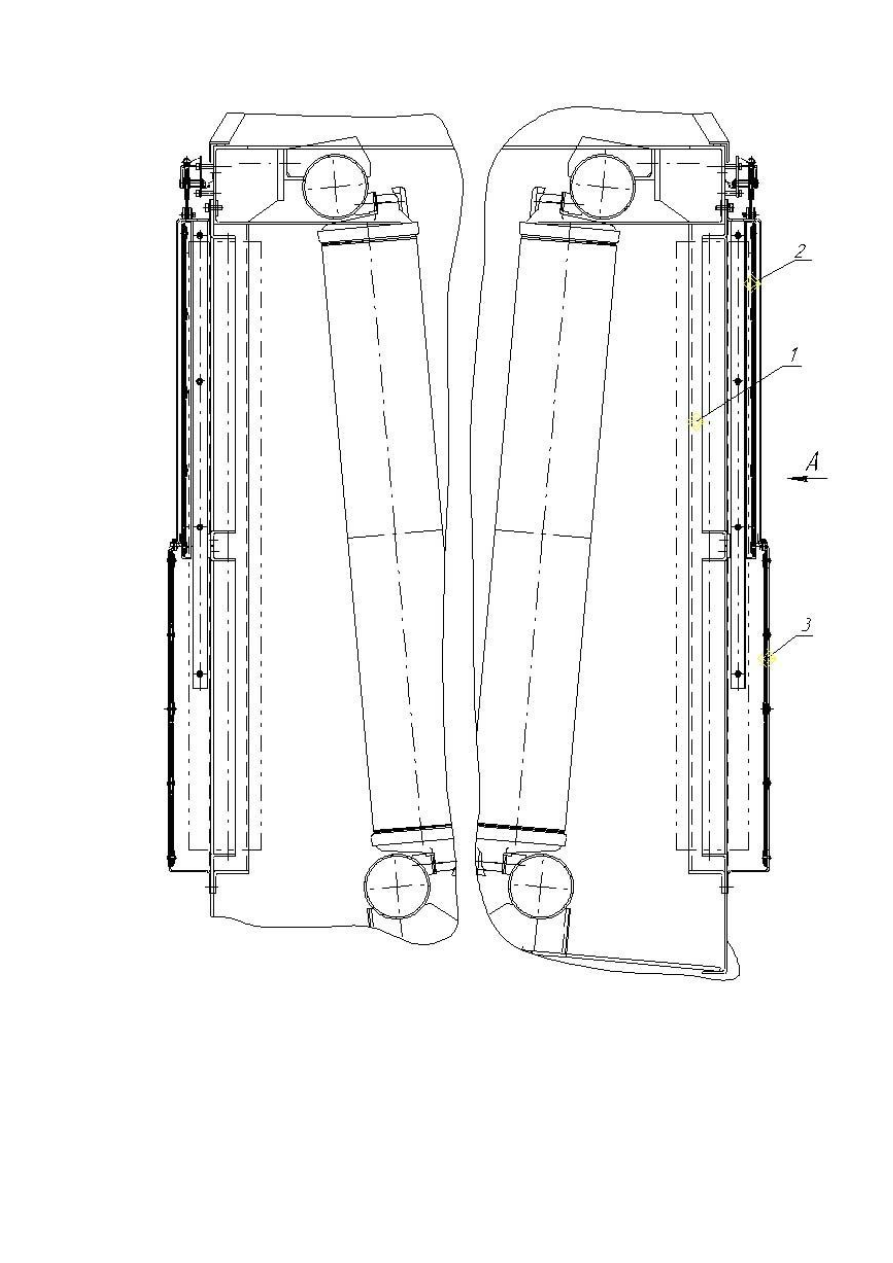

1-жалюзи боковые; 2-неподвижный щит; 3-подвижный щит; 4-лебедка; 5-блок; 6-блок;

        7-канат; 8-рукоятка



Рисунок 6 – Зачехление радиаторов (На двух листах. Лист 1)



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

36

36





Р

ис

ун

ок

 6

–

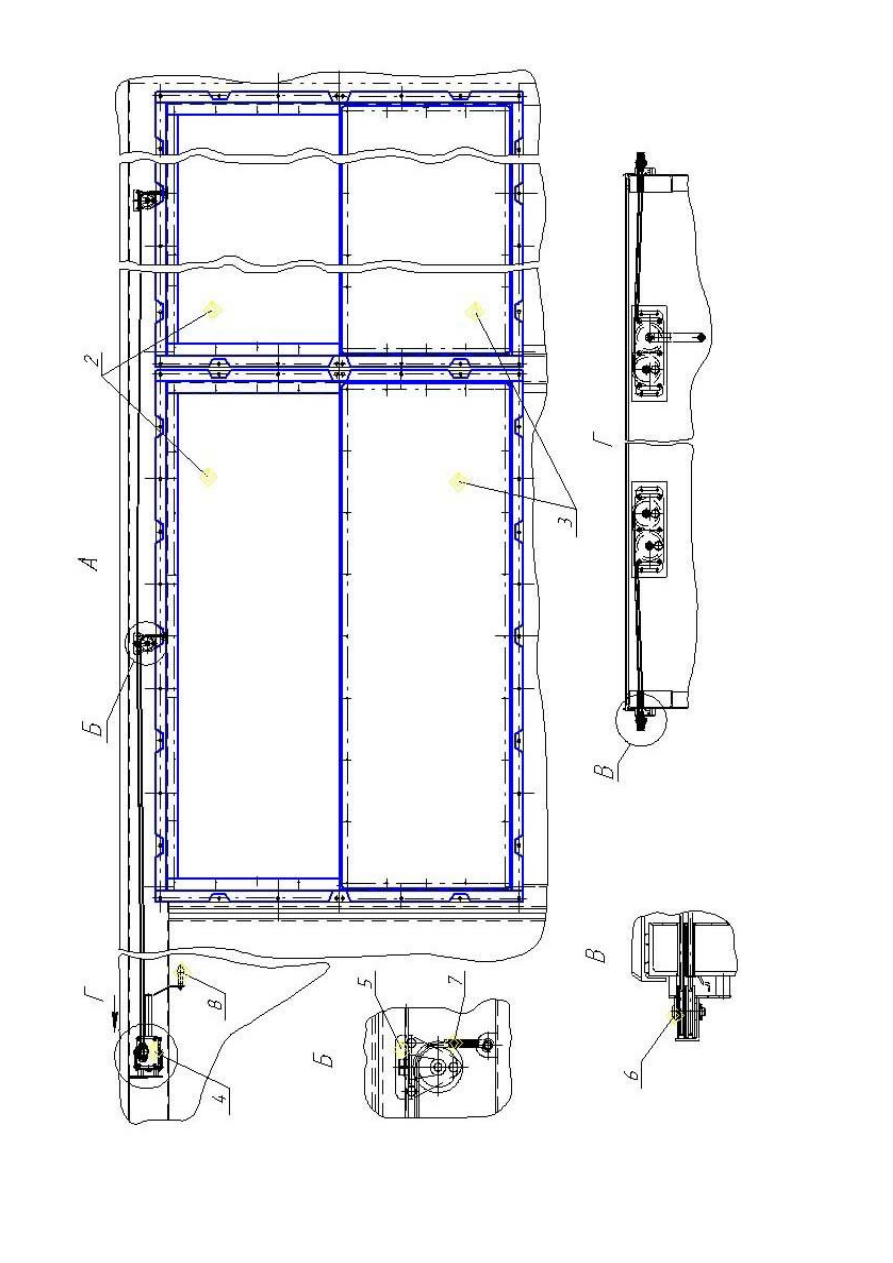

За

че

хле

ни

е ра

ди

ат

оров (

Ли

ст

 2)





37



Конструкция боковых жалюзи показана на рис. 7 . Принципиальная схема

автоматической работы жалюзи показана на рис. 8. Воздух в цилиндр привода СА 6

подводится из воздушной магистрали тепловоза через электропневматический вентиль

ВВ-32Ш  4, который включается посредством датчика реле температуры Т-35  5 в

зависимости от температуры воды “горячего” или “холодного” контура. Принцип

автоматической работы

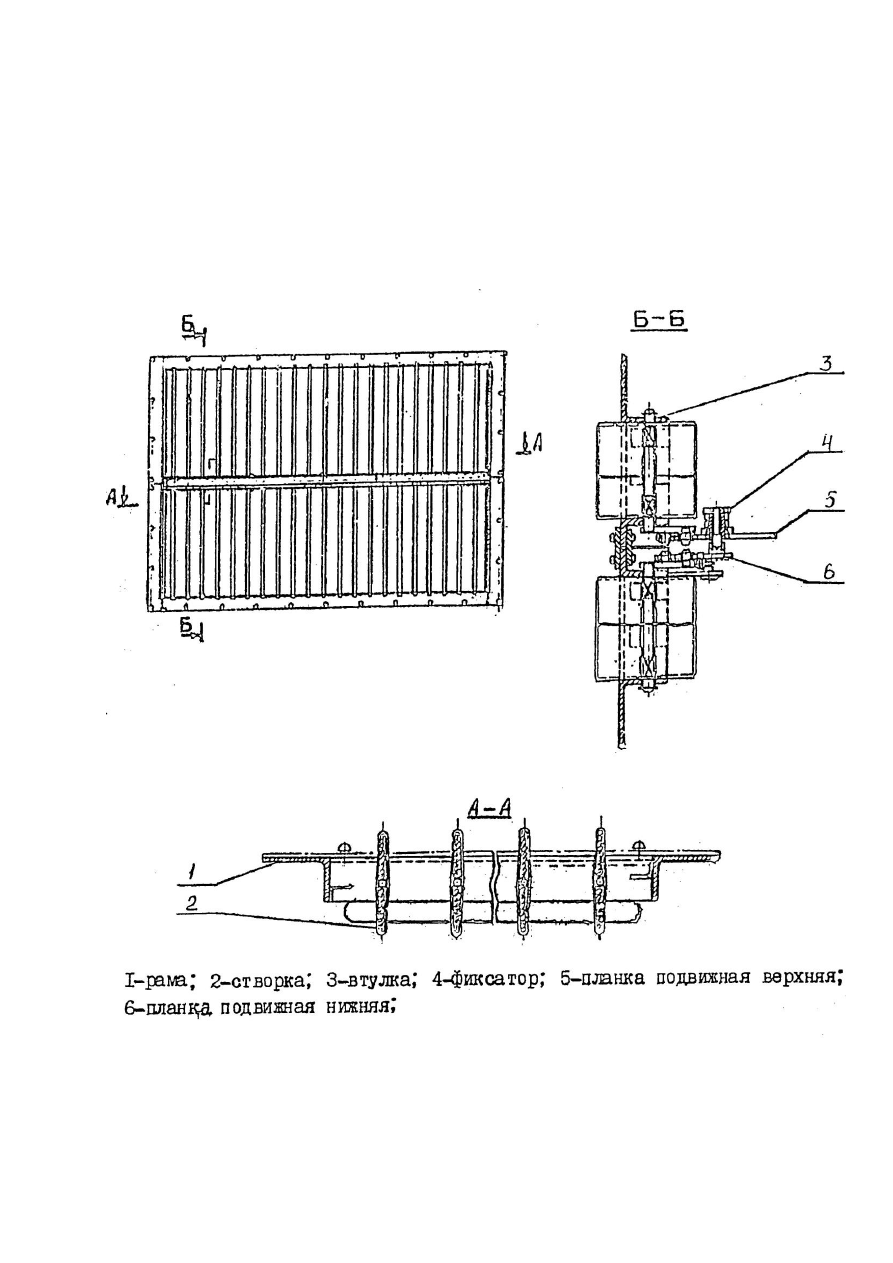

Рисунок 7-Жалюзи боковые



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

38

38

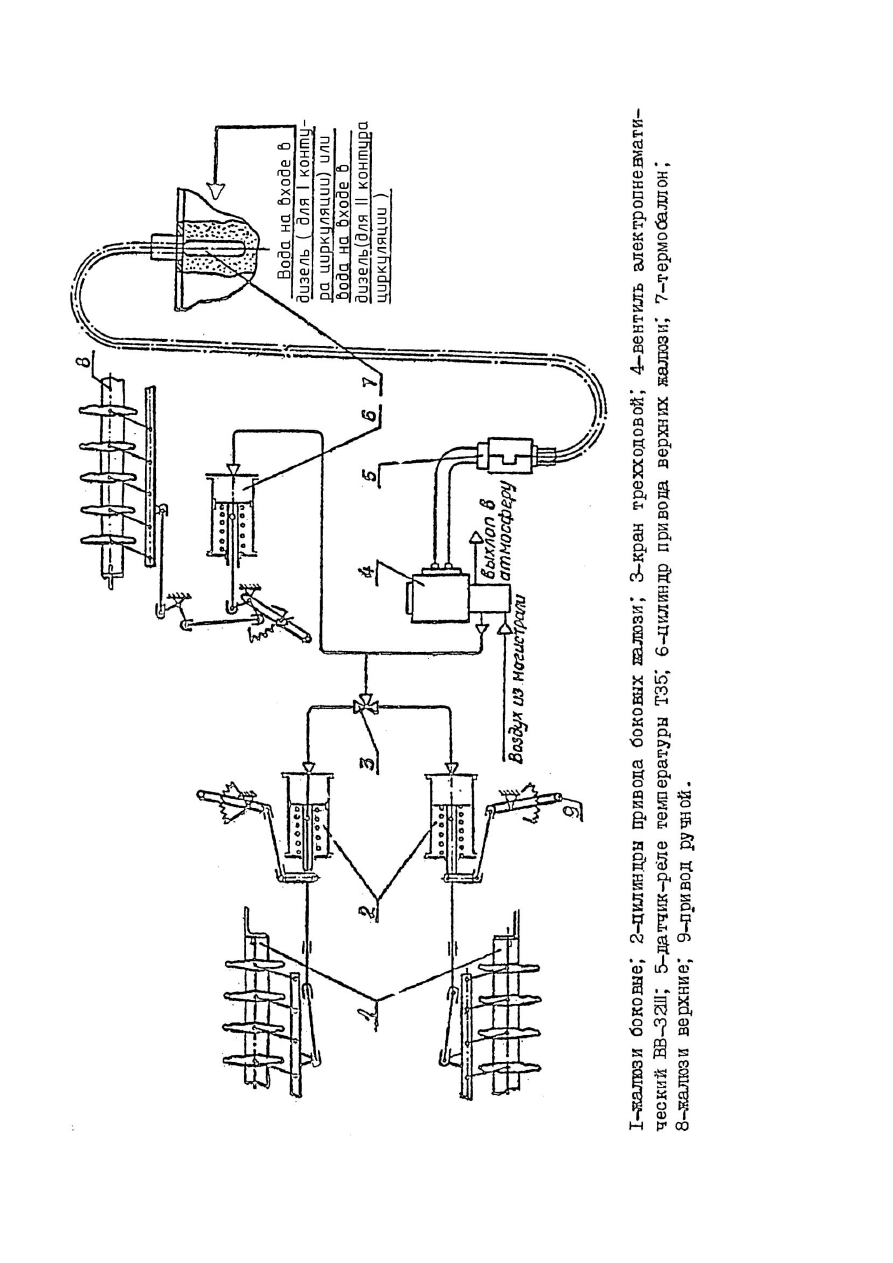

Рисунок 8 –Схема принципиальная автоматической работы жалюзи
