 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


6 7

-   нажатием  клавиши  “УКВ”  пульта  перевести  радиостанцию  в  УКВ

диапазон;

-   нажатием  клавиши  “#”  пульта  начать  проверку  «ТЕСТ3»,  время

прохождения проверок не менее 20 с;

-   для проверки речевого тракта использовать трубку МТТ пульта;

-   по  завершению  «ТЕСТ3»  нажать  клавишу  “*”  для    возврата  в

исходное состояние, установить рабочие каналы КВ и УКВ диапазонов. Если

клавиша  “*”  не  нажималась,  то  радиостанция  автоматически  вернется  в

исходное состояние через 1 мин.

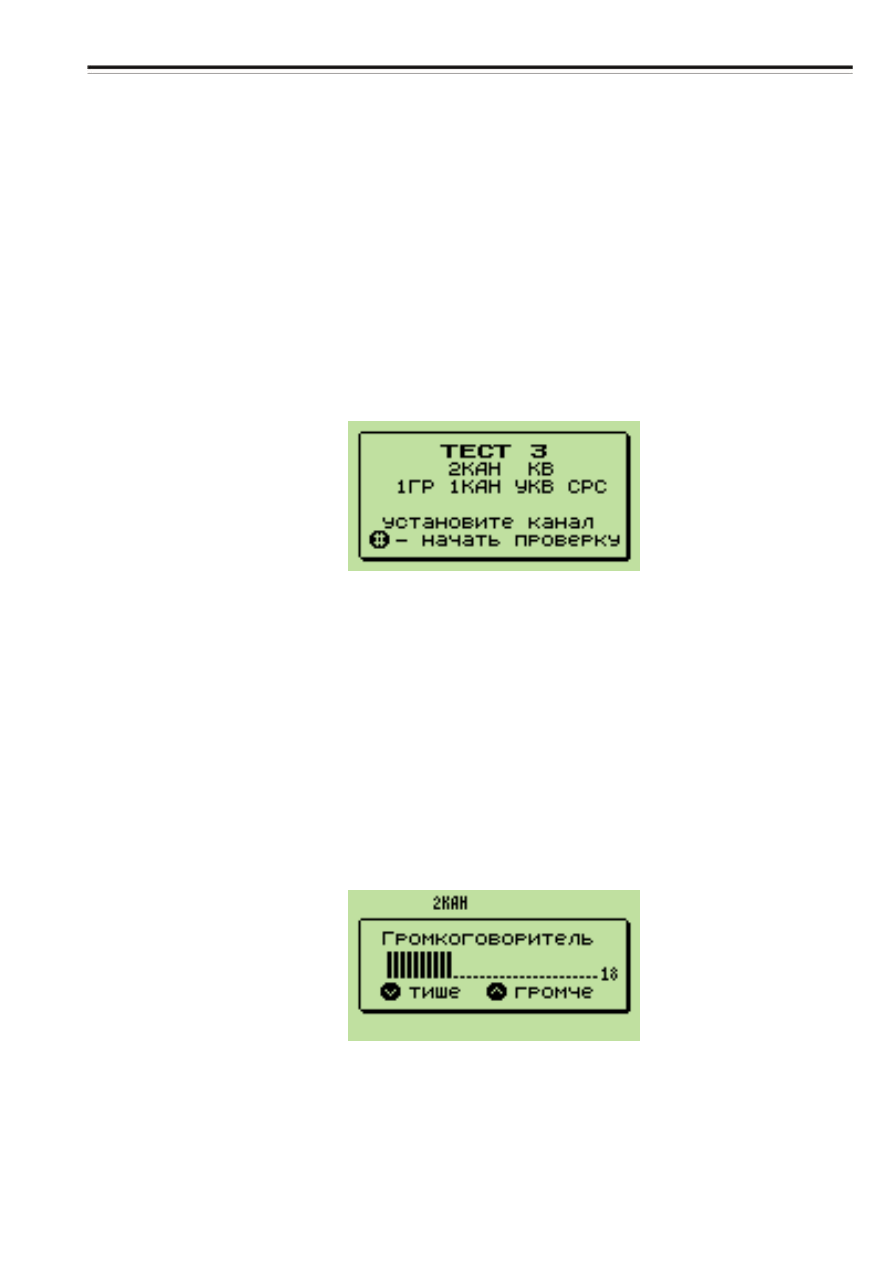

Рисунок 41



П  р  и  м  е  ч  а  н  и  е  -  Алгоритмы  дистанционного  контроля  “ТЕСТ2”  и

“ТЕСТ3” от аппаратуры СТОР-1М приведены в приложении Н.

2.2.19 Регулировка громкости вынесенного громкоговорителя

2.2.19.1

Регулировка

громкости

вынесенного

громкоговорителя

производится  клавишами  ПУ  «^»  или  «v».  При  этом  на  экране  пульта

высвечивается  меню  «Громкость»  рисунок 42 и  графически  отображается

текущее значение уровня громкости.



Рисунок 42

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





6 8

ВНИМАНИЕ:

- УРОВЕНЬ ГРОМКОСТИ НЕ МЕНЯЕТСЯ ПРИ НАХОЖДЕНИИ ПУЛЬТА

В  РЕЖИМЕ  КОНФИГУРАТОРА  И  ИЗМЕРИТЕЛЯ.  В  ЭТИХ  РЕЖИМАХ

КЛАВИШИ  «^» ИЛИ «v» ИСПОЛЬЗУЮТСЯ ДЛЯ ВЫБОРА ПУНКТОВ МЕНЮ;

-  МИНИМАЛЬНЫЙ  УРОВЕНЬ  ГРОМКОСТИ  УСТАНАВЛИВАЕТСЯ    В

КОНФИГУРАТОРЕ.

2.2.20 Регулировка громкости встроенного громкоговорителя пульта

2.2.20.1  Для  регулировки  громкости  встроенного  в  ПУ  громкоговорителя

нажать и отпустить клавишу «F» пульта, при этом на экране пульта появится

меню    «Громкость  пульта»  и  отобразится  текущий  уровень  громкости.

Клавишами ПУ «^» или «v» произвести регулировку громкости.

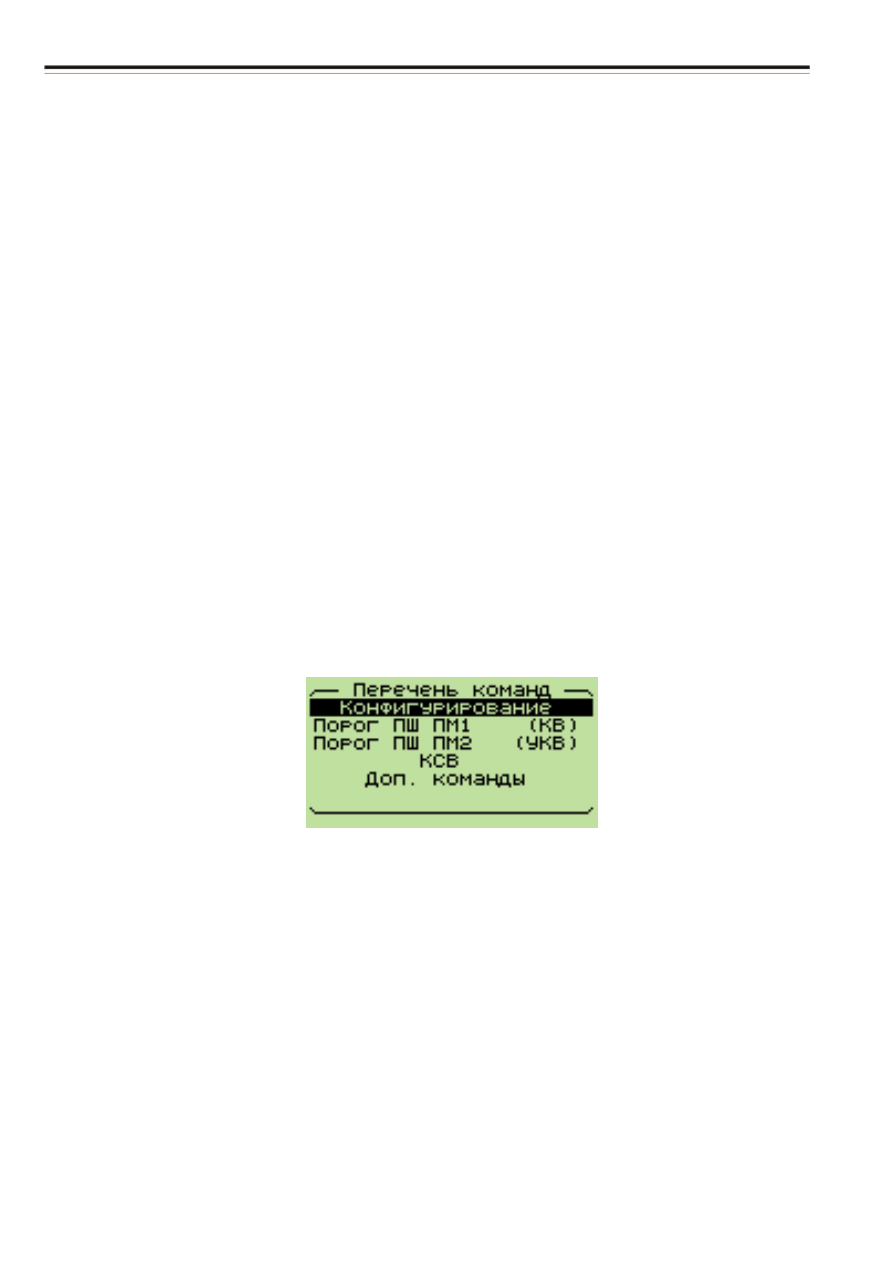

2.2.21 Дополнительные команды исходного меню конфигуратора

2.2.21.1  Для  входа  в  меню  дополнительных  команд  войти  в  верхний

уровень  меню  конфигурирования  и  клавишами  ПУ  «^»  или  «v»  выбрать

пункт меню “Доп. команды”, представленное на рисунке 43.



Рисунок 43

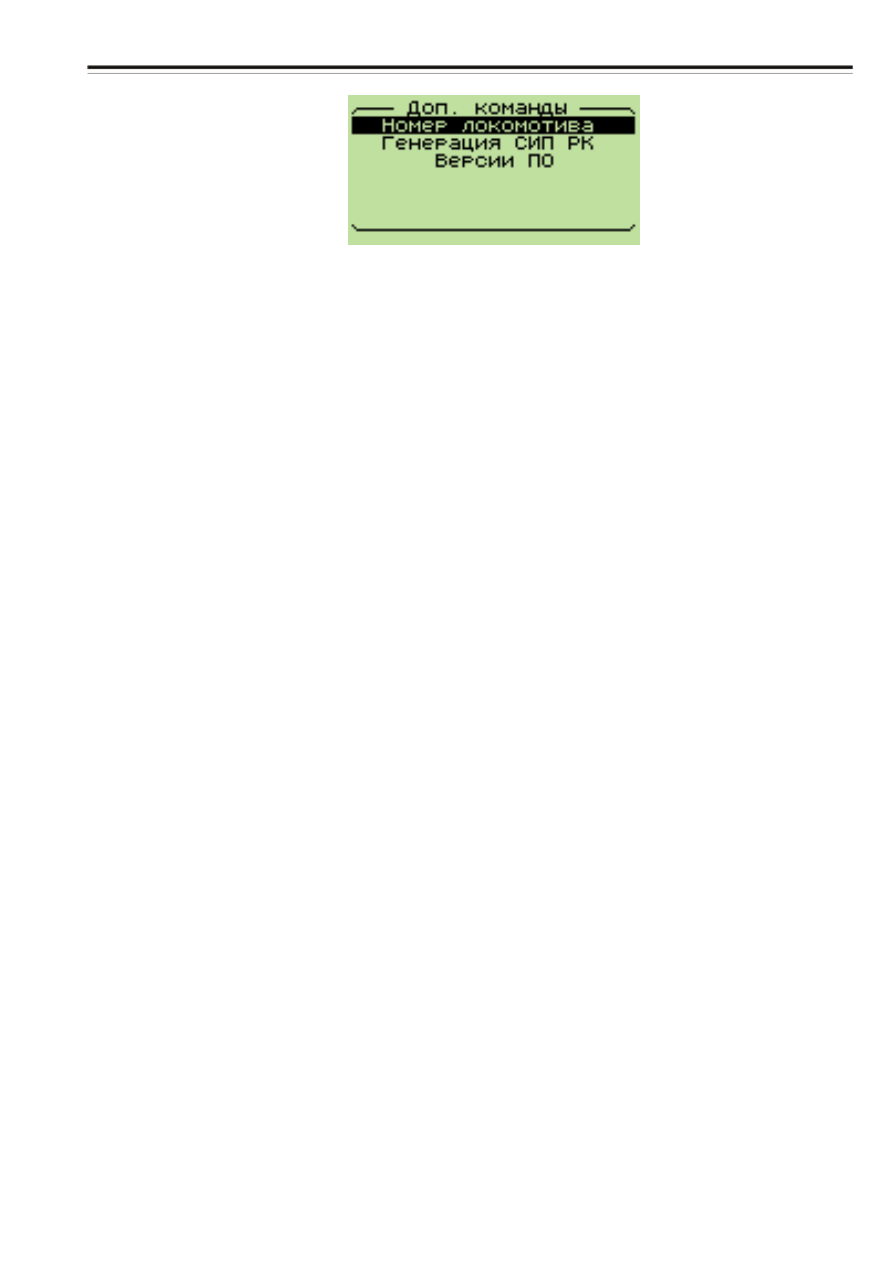

 В  открывшемся  меню  дополнительных  команд,  показанном  на

рисунке 44 параметры имеют значения:

-  параметр “Номер локомотива” служит для ввода номера локомотива;

-  параметр  “Генерация  СИП  РК”  используется  для  радиостанции  в

составе  вагона  лаборатории  при  избирательных  вызовах  радиостанций

через радиоканал по номерам СИП;

-  параметр  “Версия  ПО”  позволяет  контролировать  номера  версий

прошивок  программного  обеспечения  блоков  и  узнать  их  наработку  в  часах

(с момента последней прошивки ПО).

 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


6 9



Рисунок 44

2.3 Пользование радиостанцией

2.3.1  При  правильном  монтаже,  подключении  всех  устройств  и

установке  параметров  конфигуратора  радиостанция  сразу  начинает

работать.  После  настройки  АнСУ-В  и  порогов  ПШ  радиостанция  готова  к

работе.  В  эксплуатации  необходимость  в  обслуживании  возникает  только

при появлении неисправностей или при профилактических работах.

2.3.2 Порядок работы радиостанции в режиме «ПРС»

2.3.2.1  Снять  трубку  МТТ  (пульт  ПД)  с  держателя.  Радиостанция

перейдет  в  режим  открытого  канала - индикатор  «ОТ/ЗК»  напротив  кнопки

выбранного  диапазона  засветится  зеленым  светом.  Для  смены  диапазона

или  канала  нажать  на  соответствующие  кнопки  ПУ  или  ПД.  Переключение

отображается светодиодным индикатором.

При  работе  в  диапазоне  МВ  (УКВ)  перевести  радиостанцию  на  другой

канал можно нажатием одной из кнопок от «1» до «3» или на другую группу

частот.  Переход  на  другую  группу  производится  при  нажатой  и

удерживаемой  клавише  «УКВ»  нажатием  одной  из  кнопок  от «1» до «3» на

пульте  ПУ.  Индикация  выбранного  канала  осуществляется  свечением

светодиода на передней панели пульта ПУ и ПД, кроме того, группа и канал

отображаются на  графическом индикаторе пульта ПУ.

2.3.2.2  Прослушать  радиоканал,  если  он  занят  переговорами  других

абонентов,  дождаться  конца  переговоров.  На  пульте  ПУ  или  ПД

кратковременно нажать кнопку вызова:

-  «ДСП» - для соединения с дежурным по станции;

-   «ЛОК» - для связи с соседним локомотивом;

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





7 0

-  «ДНЦ» - для связи с диспетчером ДНЦ1;

-  «ЛИН» - для связи с диспетчером ДНЦ2.

Индикатор «ПМ/ПД» на время вызова светится красным светом.

2.3.2.3  Нажать  тангенту  трубки  МТТ  или  пульта  ПД  (индикатор

«ПМ/ПД»  засветится  красным  светом)  и  голосом  вызвать  требуемого

абонента.  Отпустить  тангенту  (красный  индикатор  «ПМ/ПД»  погаснет),

прослушать ответ.

2.3.2.4  По  окончанию  переговоров  вернуть  трубку  МТТ  (пульт  ПД)  в

держатель.

2.3.2.5 При приеме вызова от абонентов других радиостанций поднять

трубку  МТТ  (пульт  ПД)  из  держателя,  нажать  тангенту  и  ответить

вызываемому абоненту.

2.3.2.6  Работа  органов  управления  пульта  ПД  (переключение

диапазонов,  режимы  приема–передачи  и  вызовы)  не  отличается  от  работы

кнопок  с  идентичными  названиями  пульта  ПУ.  Операции,  связанные  с

регулированием  громкости  выносного  громкоговорителя  и  переключением

каналов,  производятся  с  помощью  функциональной  кнопки  “ТОН,”

расположенной  в  верхней  части  ПД.  При  нажатии  кнопки  “ТОН”  оба

индикатора

”ОТ/ЗК”

пульта

ПД

загораются

оранжевым

светом.

Дополнительные функции нанесены маркировкой сбоку кнопок.

Для  регулирования  уровня  громкости  выносного  громкоговорителя  с

пульта  ПД  нажать  кнопку  “ТОН“  и,  удерживая  ее  нажатой,  кнопками  «^»  и

«v», установить уровень громкости.

Для  оперативного  переключения  каналов  с  пульта  ПД  нажать  кнопку

“ТОН”  и,  удерживая  ее  нажатой,  кнопками  “1”, ”2”, ”3”,  установить

требуемый канал.

2.3.2.7  Держатель  пульта  дополнительного  ПД  кроме  функции

фиксации ПД выполняет еще роль датчика управления режимом открытого-

закрытого  канала.  При  установки  ПД  в  держатель  канал  переходит  в

закрытое состояние.
