Радиостанция РВС-1-01. Руководство по эксплуатации - часть 16

 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


6 3

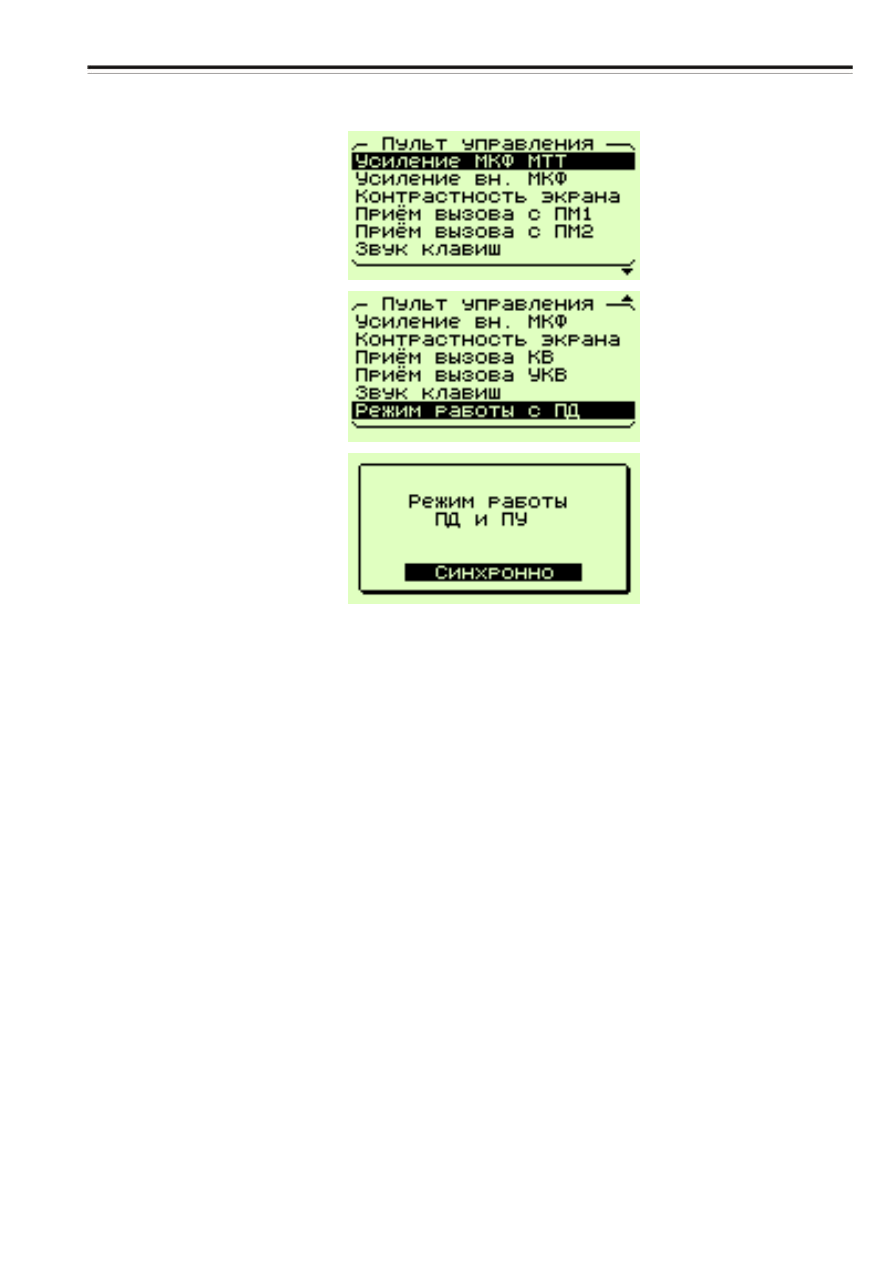

Рисунок 36

При установке параметров учитывать следующие особенности:

- “Усиление МКФ МТТ” - рекомендуемое значение параметра 55 единиц,

установки усиления распространяются на микрофон трубки МТТ и микрофон

пульта ПД;

- “Усиление  вн.  МКФ”  –

рекомендуемое  значение  параметра

63  единицы,  распространяется  на  внутренний  аварийный  микрофон  пульта

ПУ;

- “Прием  вызова  с  ПМ1“  и  “Прием  вызова  с  ПМ2“  включает голосовое

уведомление  “Вызов КВ”, “Вызов УКВ” на громкоговоритель пульта при приеме

на неактивном диапазоне вызова 1000 Гц;

- параметр “Звук клавиш” задает сигнал озвучивания нажатия клавиш;

-  режим  работы  с  пультом  дополнительным  ПД  возможен  в  двух

вариантах – ПД  работает  синхронно  с  пультом  ПУ  или  независимо.  В

синхронном  режиме  все  переключения  органов  управления  на  ПУ  будут

отрабатываться на ПД и наоборот.

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





6 4

         2.2.15 Мониторинг

2.2.15.1  Режим  мониторинга  применяется  только  в  случае  наличия

оборудованных  участков  пути  стационарными  радиостанциями  с  функцией

мониторинга локомотивных радиостанций. Алгоритм дистанционного контроля

радиостанций  приведен  в  приложении  Н.  Для  конфигурирования  параметров

мониторинга  войти  в  меню  “Конфигурирование”  и  выбрать  строку

“Мониторинг”. После входа откроется меню, представленное на рисунке 37.

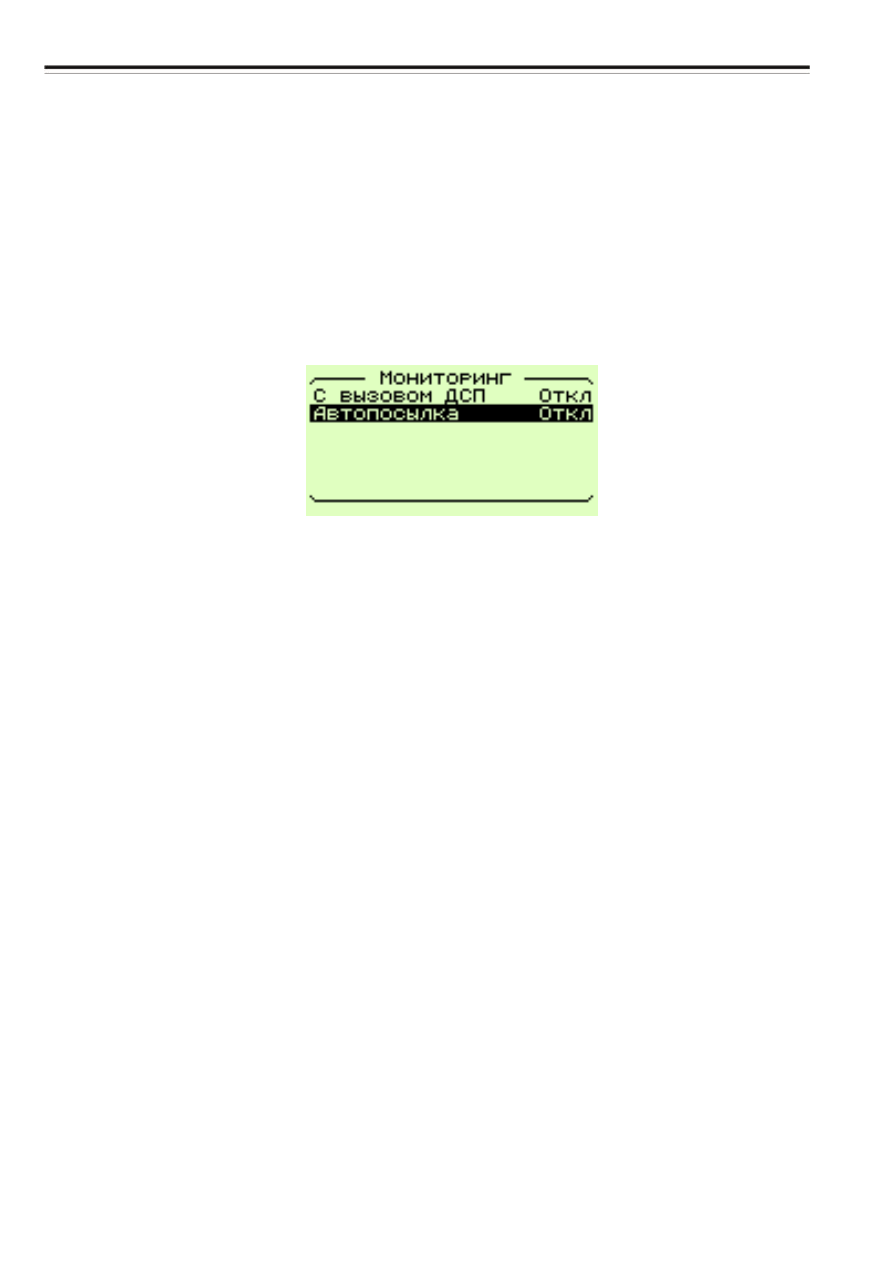

Рисунок 37

Параметры мониторинга:

-  параметр  “С  вызовом  ДСП”  задает  автоматическую  посылку

информации  о  номере  поезда,  номере  локомотива  и  исправности

радиостанции перед посылкой сигнала вызова «ДСП», «ДНЦ» и «РЕМ/ЛИН»;

 -

параметр

“Автопосылка”

задает

автоматическую

посылку

информации  о  номере  поезда,  номере  локомотива,  типе  радиостанции,  ее

заводском  номере  и  исправности  радиостанции  через  заданный  интервал

времени от 1 до 3ч, рекомендуется 3ч.

2.2.16 Тестирование радиостанции по «ТЕСТ 1»

2.2.16.1  При  тестировании  радиостанции  по  команде  «ТЕСТ1»

проверяется исправность ее состояния на месте установки.

2.2.16.2  Для  проведения  тестирования  на  пульте  ПУ  радиостанции  три

раза  нажать  клавишу  «F»  до  появления  на  экране  индикатора  пульта  меню

тестов, представленное на рисунке 38.

 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


6 5

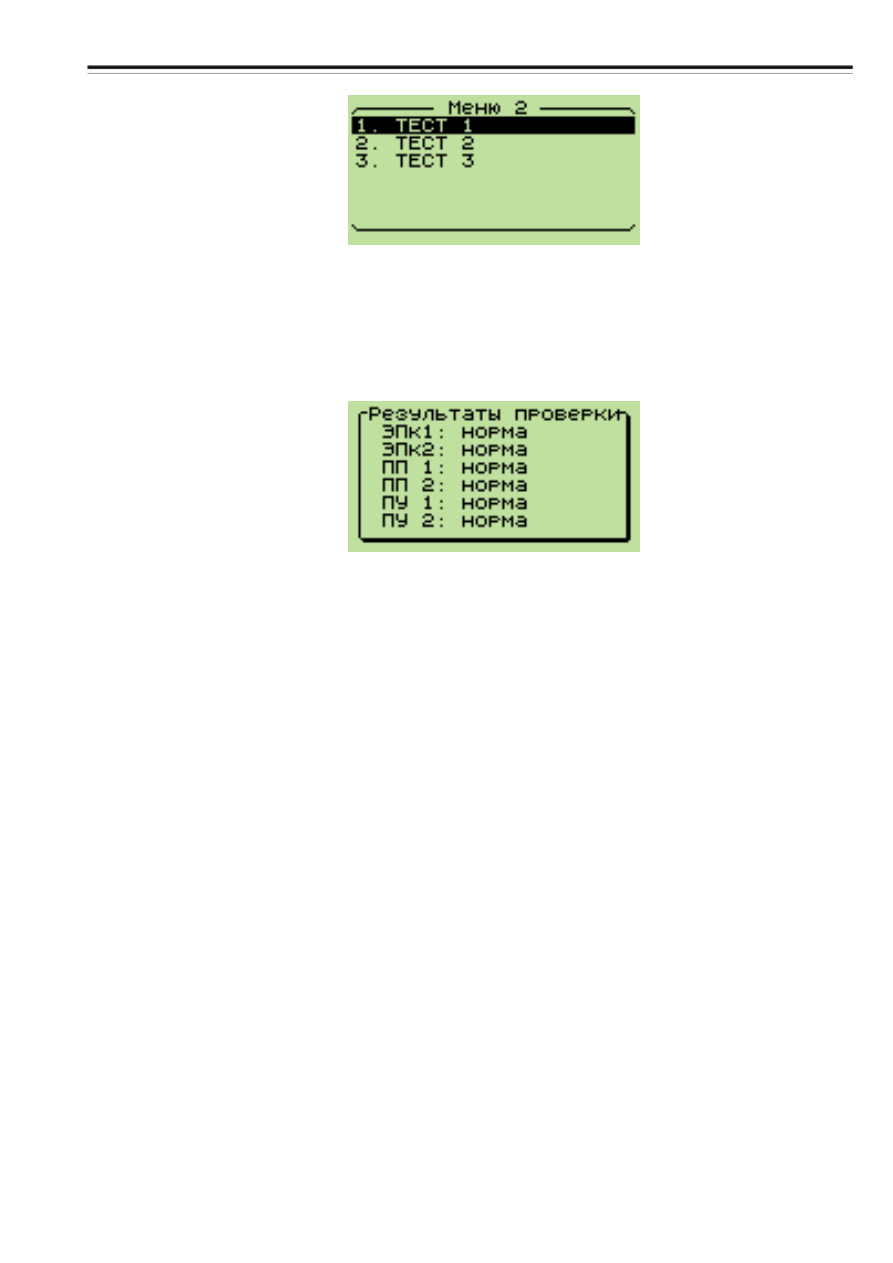

Рисунок 38

2.2.16.3 Для проведения теста нажать клавишу “1”. После чего на экране

пульта  отобразится  информация  о  состоянии  устройств  радиостанции,

cогласно рисунку 39.



Рисунок 39

2.2.17  Тестирование  радиостанции  по  алгоритму  «ТЕСТ 2»

(обобщенный контроль) по инициативе от радиостанции

2.2.17.1  Перед  проведением  проверки  «ТЕСТ2»  провести  проверку

«ТЕСТ1».  При  тестировании  радиостанции  по  «ТЕСТ2»  проверяется  ее

состояние с помощью стенда СТОР-1М. Проверка производится в обобщенном

виде, без выдачи информации об отказавшем блоке. Для проведения проверки

в  меню  тестов  нажать  клавишу  “2”  пульта,  после  чего    на  экране  пульта

появится  надпись  «ТЕСТ2»,  показанная  на  рисунке 40  и  номера  каналов

диапазонов КВ и УКВ на которых производится проверка:

-  при  необходимости  установить  каналы  КВ  и  УКВ  диапазонов

клавишами  каналов.  Номер  группы  и  канала  отображаются  на  индикаторе

пульта;

 -

нажатием  клавиши  “УКВ”  пульта  перевести  радиостанцию  в  УКВ

диапазон;

-  нажатием  клавиши  “#”  пульта  ПУ  начать  проверку  по  ТЕСТ2,  время

прохождения проверок не менее 20 с;

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





6 6

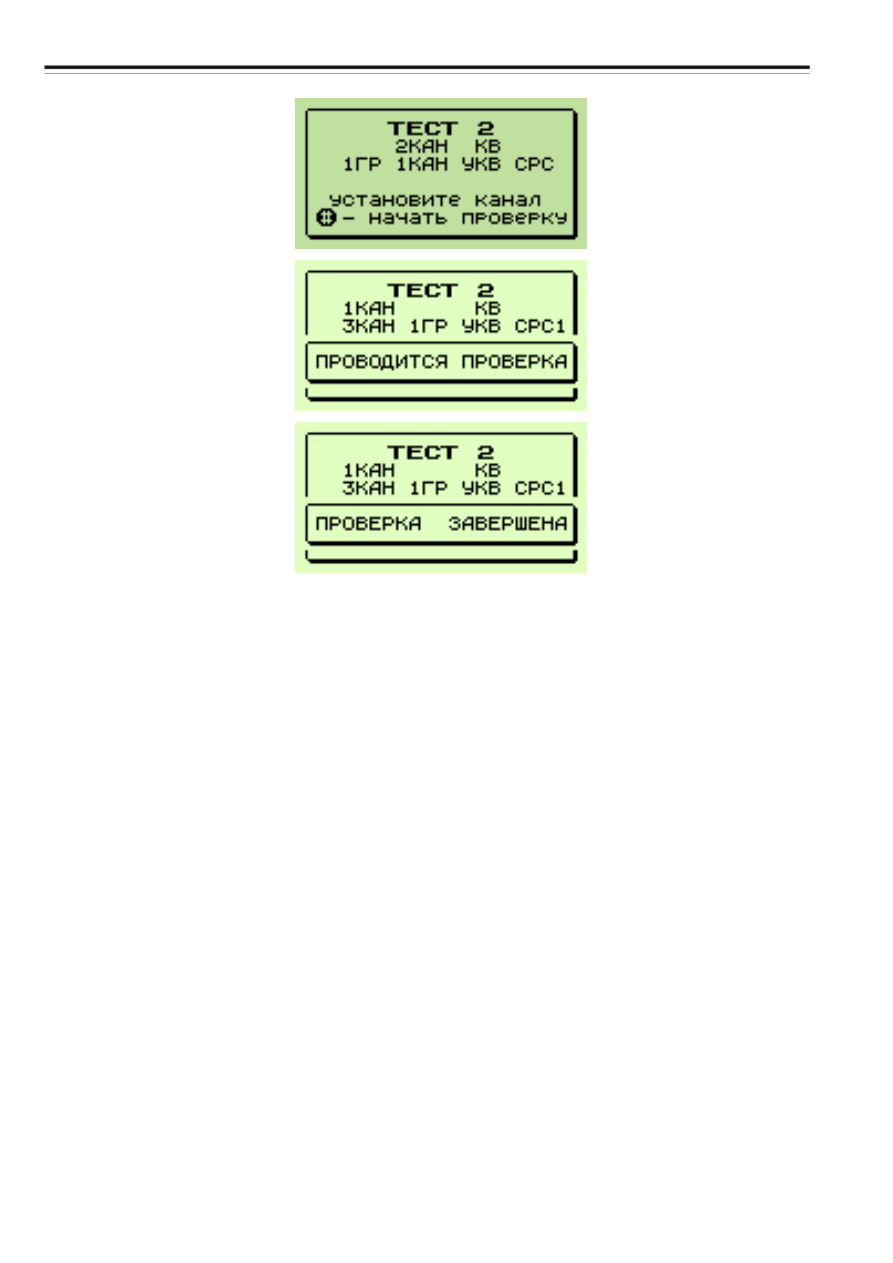

Рисунок 40

-  по завершению ТЕСТ2 нажать клавишу “*” для  возврата радиостанции

в  исходное  состояние,  установить  рабочие  каналы  КВ  и  УКВ  диапазонов.

Если клавиша “*” не нажималась, то радиостанция автоматически вернется в

исходное состояние через 1 мин.

2.2.18  Тестирование  радиостанции  по  алгоритму  «ТЕСТ 3»

(уточненный контроль) по инициативе от радиостанции

2.2.18.1  Перед  проведением  проверки  «ТЕСТ3»  провести  проверку

«ТЕСТ1». При тестировании радиостанции по команде «ТЕСТ 3» проверяется

исправность  ее  состояния  с  помощью  стенда  СТОР-1М.  Для  проведения

проверки  в  меню  тестов  нажать  клавишу  “3”  пульта,  после  чего  на  экране

пульта  должна  появиться  надпись  ТЕСТ3  рисунок 41 и  номера  каналов  в

диапазонах КВ и УКВ, на которых будет производиться проверка:

-   при  необходимости  установить  каналы  КВ  и  УКВ  диапазонов

клавишами  каналов.  Номер  группы  и  канала  отображаются  на  индикаторе

пульта;
