 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


5 5

установить частоту настройки: “Част. настр. АнСУ” → “2130” (2140, 2150). Для

минимизации  уровня  помех  при  настройке  автоматически  устанавливается

“Мощность Вт → 6”. Для выхода из меню нажать клавишу «*».

2.2.10.2 Установить тумблеры и переключатели АнСУ–В:

- “КСВ/Ток антенны”   - в положение  «Ток антенны»;

- “КСВ/ПАД”

          - в положение «ПАД»;

- “Рег. cвязи”



-  в положение «160»;

- “Рег. связи”



-  в положение «3300»;

- “Настр. грубо”            -  в положение «0»;

- “Настр. грубо”            -  в положение «0»;

- “Чувств.”

          -  в положение «1».

П р и м е ч а н и я

1  Для  улучшения  понимания  функций  органов  управления  гравировка

тумблера “КСВ/ПАД” заменена на “Измер./Калиб.”. Соответственно для

такой  гравировки  тумблер  “Измер./Калиб.”  установить  в  положение

“Калиб.”.

2 Цифры на переключателях показывают величину емкости в пФ.

3  Показания  измерительного  прибора  для  положения  тумблера

“КСВ/Ток  антенны”  в  положении    «Ток  антенны»  читать  в  Амперах,  с

учетом множителя переключателя чувствительности (0,1; 0,3; 1 и 3).

2.2.10.3

Установить

тумблер

в

положение

«ВКЛ

ПРД».

Переключателями “Настр. Грубо” (0, 36, 72, 108, 132 и 0, 165, 258) провести

настройку  антенны  в  резонанс  по  наибольшему  току  антенны.  Затем

переменным  конденсатором  “Настр  точно”  уточнить  резонанс  по

максимальному  отклонению  стрелки  прибора.  При  этом  ротор  переменного

конденсатора должен находится в среднем положении.

2.2.10.4  Если  резонанс  получен  при  крайних  значениях  емкости

переменного  конденсатора,  то  поменять  положение  переключателя

“Настр грубо”. Найденный резонанс является единственным и дальнейший

подбор  связи  не  должен  приводить  к  существенному  изменению

переключателей и положения переменного конденсатора.

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





5 6

2.2.10.5 Переключателями “Рег.связи” (от 160 до 1820 и от 0 до 4800)

добиться  максимального  тока  антенны.  Уточнить  резонанс  переменным

конденсатором “Настр точно” по максимальному показанию прибора.

2.2.10.6  Переключить  тумблер  “КСВ/Ток  антенны”  в  положение  ”KСВ.”

Тумблер  “КСВ/ПАД”  (“Измер./Калиб.”)



установить  в  положение  “КСВ”

(“Измер.”).



 Переключателями «РЕГ.СВЯЗИ» и переменным конденсатором

«НАСТР.ТОЧНО»  добиться  минимального  значения  тока (0,1±0,05)мА.

Тумблер  «КСВ/ПАД» (“Измер./Калиб.”)



  установить  в  положение  “ПАД”

(«Калиб.»). Переменным резистором “Калибровка” установить ток антенны

1 мА.  Тумблер “КСВ/ПАД” (“Измер./Калиб.”)



установить в положение “КСВ”

(“Измер.”).



  Измерить  по  прибору  АнСУ-В  ток  КСВ.  КСВ,  в  зависимости  от

тока, приведен в таблице 10. КСВ должен быть не более 1,3.

Таблица 10

Наименование

параметра

Значение параметра

Ток,



мА 0

0,1

0,2±0,05

0,35±0,08

0,4±0,08 0,5±0,08 0,6±0,08

КСВ 1,0

1,2

1,5

2,0 2,3 3,0 3,5

2.2.10.7  Если  при  эксплуатации  радиостанции  работа  будет

производится  поочередно  на  обоих  каналах,  то  проверить  по  КСВ

симметрию настройки антенны на каждом канале. Чтобы не манипулировать

установками конфигуратора, включать радиостанцию на передачу тангентой

МТТ  на  первом  и  втором  канале  поочередно,  выбирая  каналы  кнопками

пульта.  Переменным  конденсатором  добиться  равенства  КСВ  на  обоих

каналах. КСВ должно быть не более 1,8.

2.2.10.8

После

завершения

настройки

АнСУ-В

установить

“Мощность Вт    12” и “Вкл. ПРД с АнСУ        Запр” (после выключения и

включения  питания  радиостанции  запрет  на  включение  ПРД  от  АнСУ  и

номинальная  мощность 12 Вт  устанавливается  автоматически).  Тумблер

“КСВ/Ток антенны” установить в положение “Ток антенны”.

 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


5 7

2.2.11  Грубая  оценка  КСВ  антенно-фидерных  трактов  с  помощью

пульта ПУ

2.2.11.1  Показания  измерителя  КСВ  пульта  зависят  от  длины  фидера  и

поэтому

носят  оценочный  характер.  Данная  функция  не  имеет

метрологических  характеристик,  но  при  значениях  КСВ,  близких  к  единице,

показания  достоверны  с  точностью,  достаточной  для  практических

применений.

2.2.11.2  Войти  в  главное  меню  пульта  управления,  выполнив 2.2.9.3

настоящего  руководства  по  эксплуатации.  Выбрать  строку  «КСВ»,  нажать

клавишу «#», откроется меню, представленное на рисунке 31.



Рисунок 31

Нажать  на  тангенту  МТТ  пульта  ПУ  и  определить  значение  КСВ.

Переключением  диапазонов  и  каналов  КВ  и  УКВ  на  пульте  оценить  КСВ

обоих антенно-фидерных трактов. Для выхода из меню нажать клавишу «*».

2.2.11.3 При КСВ больше 4 на экран индикатора выводится мигающее

сообщение “Отказ  АФУ” (только в состоянии выхода из конфигуратора).

2.2.12  Конфигурирование  параметров  КВ  приемопередатчика  ГМВ

диапазона

2.2.12.1

Для

конфигурирования

параметров

войти

в

меню

“Конфигурирование”.  В  открывшемся  меню  выбрать  строку  “ПП  в  ПМ1

(КВ)”,  после  чего  откроется  меню  конфигурирования  режимов  работы  КВ

приемопередатчика, представленное на рисунке 32.

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





5 8



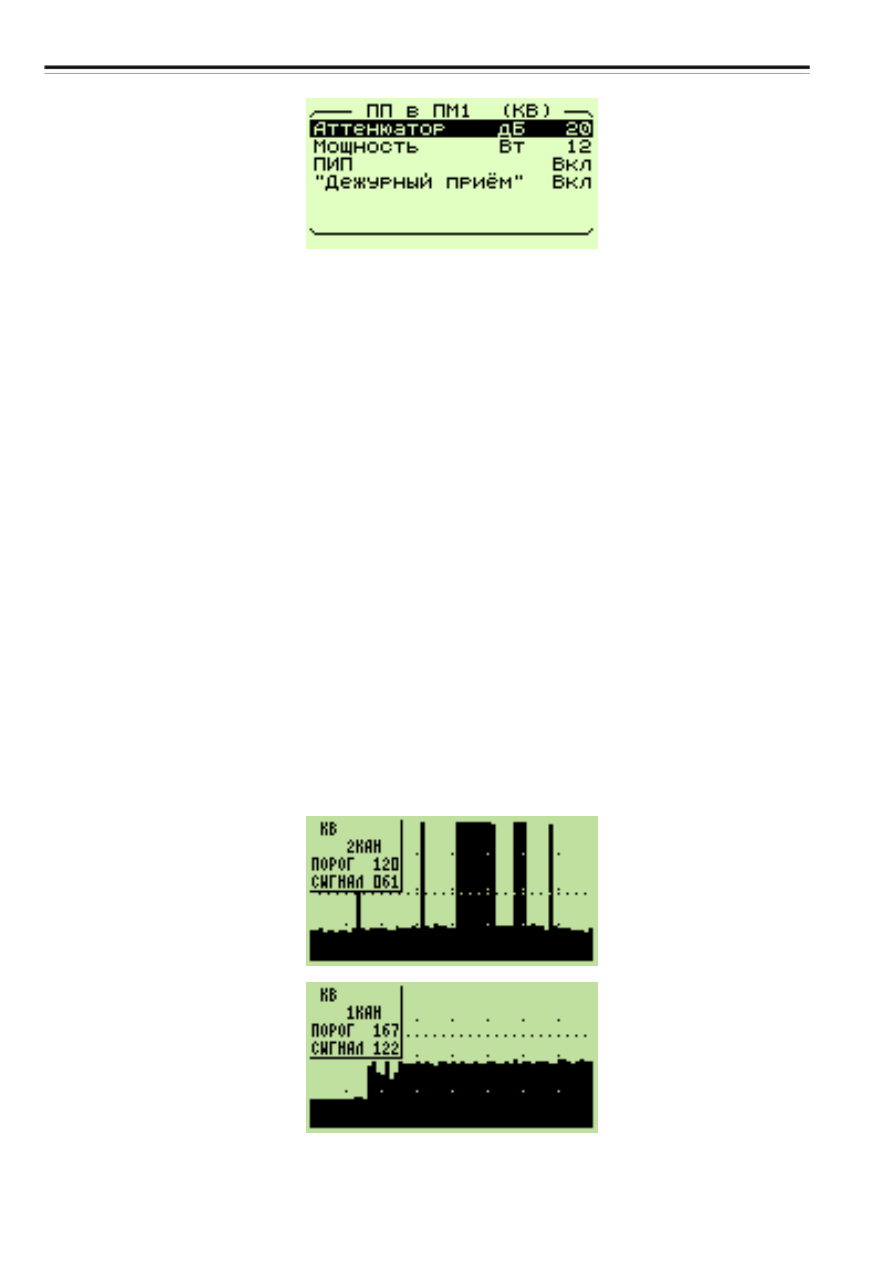

Рисунок 32

При установке параметров учитывать следующие особенности:
-  параметр  “Аттенюатор  дБ”  имеет  состояния  «0», «10», «20», «30» и

«40». Рекомендуемое значение 20 дБ;

- параметр “Мощность” имеет два значения  - 6 или 12 Вт;
-  параметр  “ПИП”  для  большинства  случаев  рекомендуется

устанавливать в положение “Откл”, а включать при установке радиостанций
в локомотивах с асинхронным приводом или электропоездах;

-  параметр  “Дежурный  прием”  задает  возможность  закрытия  канала

по установке трубки МТТ и пульта ПД в держатель. В состоянии параметра
“Откл” канал открыт постоянно.

2.2.12.2  Для  регулирования  порога  ПШ  КВ  приемопередатчика

вернуться  на  верхний  уровень  меню,  где  выбрать  строку  “Порог  ПШ  ПМ1

(КВ)”.  После  входа  откроется  окно  визуальной  оценки  сигналов  в  полосе

радиоканала в соответствии с рисунком  33.







Рисунок 33
