 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


5 9

На  экране  графического  индикатора  пульта  появится  движущаяся

дорожка,  где  в  развертке  от  правого  края  окна  отображаются  уровни

сигнал/шум  с/ш  в  полосе  пропускания  радиоканала.  В  левой  части  экрана

отображается  уровень  порога  ПШ  и  уровень  сигнал/шум.  Управление

порогом осуществляется кнопками ПУ «^» или «v».

Для  достоверной  оценки  сигналов  в  радиоканале  рекомендуется

провести наблюдение за индикатором в течение нескольких минут.

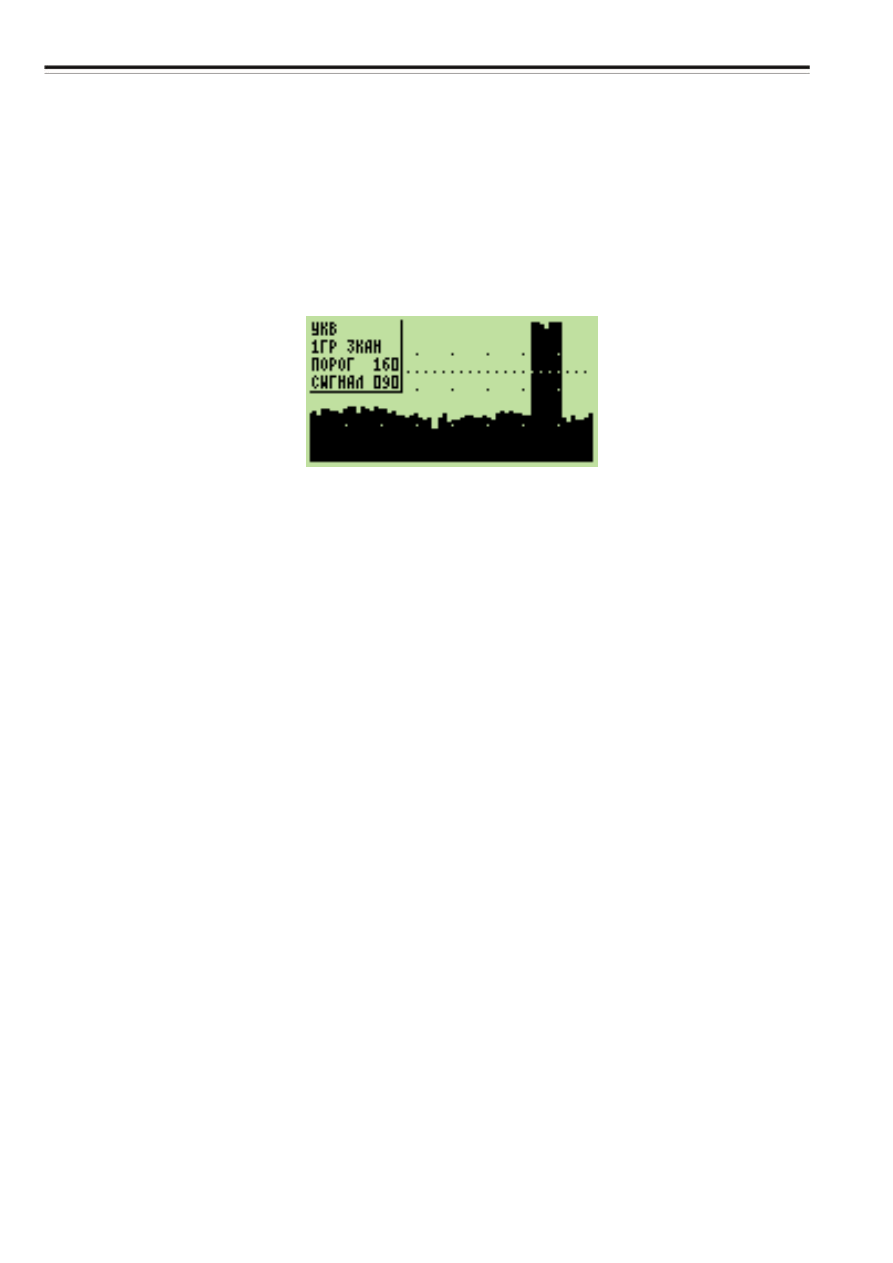

Для приведенного на рисунке 33 примера, в отсутствие переговоров на

втором  канале,  отношение  сигнал/шум  составляет 60 единиц,  во  время
переговоров уровни сигналов более 200 единиц. После этого кнопкой “1” или
“2“  пульта  перейти  на  другой  канал  (в  случае  его  дальнейшего
использования)  и  оценить  значение  с/ш.  При  худших  значениях  с/ш  в
конфигураторе ПШ оставить параметр для худшего канала. В данном случае
на  первом  канале  ситуация  с  шумами  хуже  и  порог  ПШ  выставляется  по
этому каналу – порядка от 160 до 180 единиц. (момент перехода со второго
на первый канал виден в левой части индикатора).

 2.2.12.3  При  отношении  с/ш  порядка 200 единиц  (в  отсутствие

переговоров)  рекомендуется  включить  следующее  звено  аттенюатора  (в
данном случае  30 дБ). Для дорог без электротяги, с малым уровнем помех,
допускается установка аттенюатора в положение 10 дБ.

ВНИМАНИЕ:
-  ИЗМЕРИТЕЛЬ  С/Ш  ПРОИЗВОДИТ  ОЦЕНКУ  ОТНОШЕНИЯ  С/Ш  В

ПОЛОСЕ  ПРОПУСКАНИЯ  ТРАКТА  ПЧ  С  УЧЕТОМ  ВНУТРЕННИХ  ШУМОВ
ТРАКТА

ПРИЕМА.

ПРИ

ОТСУТСТВИИ

СИГНАЛОВ

ОТ

ДРУГИХ

РАДИОСТАНЦИЙ

ПРОИЗВОДИТСЯ

ОЦЕНКА

ОТНОШЕНИЯ

ШУМА

РАДИОКАНАЛА К ШУМАМ ПРИЕМНОГО ТРАКТА;

-  ПОСЛЕ ВКЛЮЧЕНИЯ (ВЫКЛЮЧЕНИЯ) ПИП ПОРОГИ ПШ УТОЧНИТЬ.

2.2.13  Конфигурирование  параметров  УКВ  приемопередатчика  МВ

диапазона

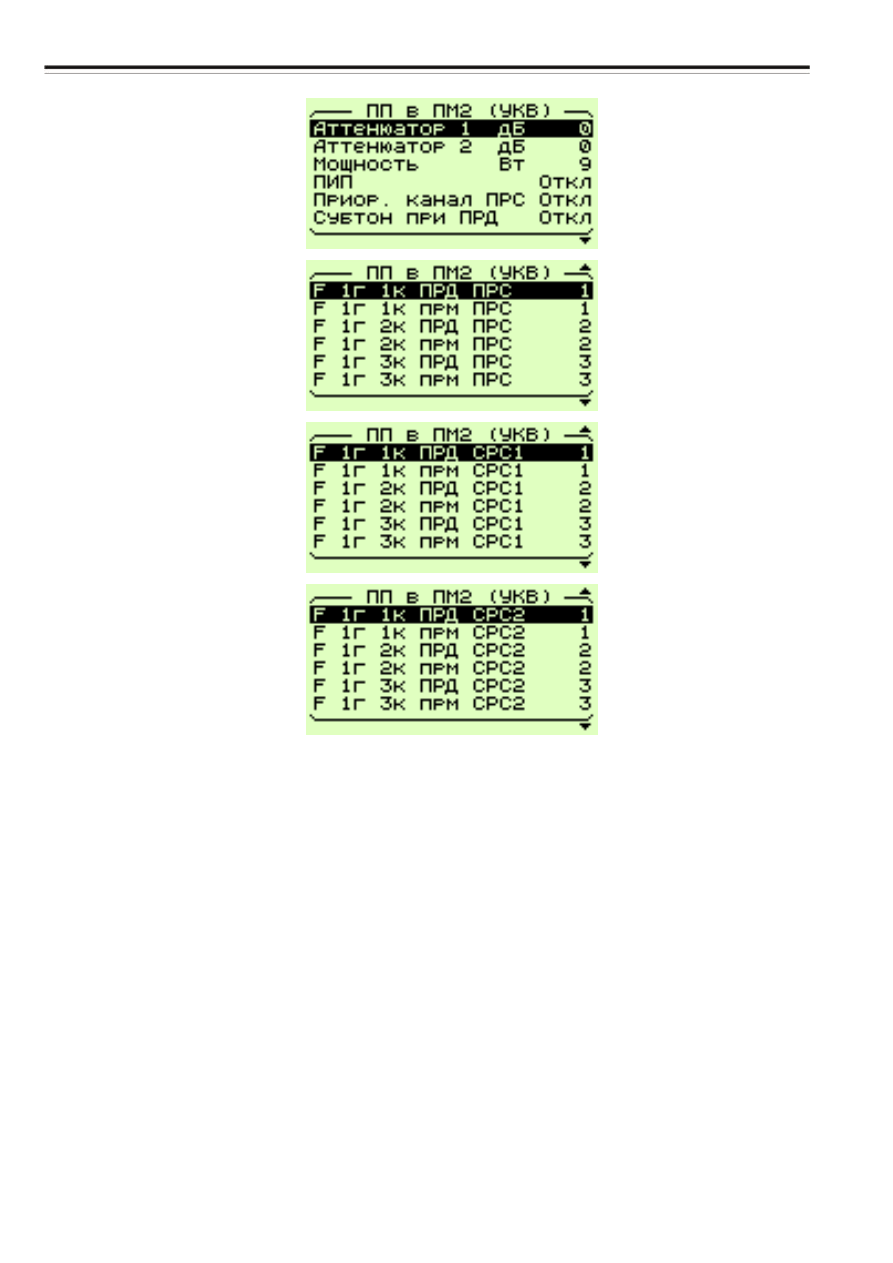

2.2.13.1  Для  конфигурирования  войти  в  меню  “ПП  в  ПМ2  (УКВ)”.  При

входе открывается меню, представленное на рисунке 34.

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





6 0









Рисунок 34

При установке параметров учитывать следующие особенности:

- “Аттенюатор 1”  позволяет  плавно  регулировать  затухание  с  шагом  в

1  дБ  от 0 до 10 дБ. (Примечание - Плавный  аттенюатор  от 0 до 10 дБ

реализован на радиостанциях РВС-1 выпуска не ранее ноября 2006г),

-  “Аттенюатор 2”  имеет  два  состояния 0 и 20 дБ.  Рекомендованные

состояния - 0 дБ;

- параметр “Мощность Вт” может принимать значения 1, 3, 5, 7 и 9;

- ПИП –рекомендованное состояние – «Откл»;

-  параметр  “Приор.  канал  ПРС”  разрешает  или  запрещает

автоматический  возврат  радиостанции  на  приоритетный  канал  по

установлению трубки МТТ в держатель пульта ПУ. Для применения режима

 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


6 1

приоритетного  канала  необходим  инструктаж  машинистов  для  исключения

нештатных

ситуаций,

вызванных

“самопроизвольным”

переходом

радиостанции на другой канал!

ВНИМАНИЕ: В РЕЖИМЕ СРС ФУНКЦИЯ ПРИОРИТЕТНОГО КАНАЛА НЕ

РАБОТАЕТ;

-  генерация  субтоновых  сигналов  при  передаче  применять  только  при

работе  с  радиостанциями,  имеющими  ПШ,  работающими  по  субтону.

ВНИМАНИЕ: БЕЗ НЕОБХОДИМОСТИ НЕ ВКЛЮЧАТЬ!;

-  для  ввода  номеров  частот  каналов  кнопкой  «v»  переместиться  вниз  по

меню  и  ввести  номера  в  соответствии  с  таблицей  Д.1  приложения  Д.  При

отсутствии  необходимости  ввода  разных  частот  рекомендуется  установить

одинаковые номера частот режимов «ПРС», «СРС1» и «СРС2», что исключит

потери связи при ошибочных переключениях режимов «СРС» – «ПРС»;

В режиме «УКВ ПРС», при работе в двухчастотном симплексе (различные

частоты  приема-передачи),  для  обеспечения  связи  локомотив-локомотив  при

нажатии  кнопки  «ЛОК»,  частоты  приема  и  передачи  меняются  местами.  При

опускании трубки в трубкодержатель пульта ПУ или нажатии вызовов «ДСП»,

«ДНЦ», «ЛИН»  частоты  приема  и  передачи  возвращаются  в  исходное

состояние. Для исключения пропуска вызовов от стационарных радиостанций,

при нахождении локомотивной радиостанции в режиме реверса частот приема-

передачи,  через  4с  после  отпускания  тангенты  микротелефонной  трубки

(завершении  передачи),  УКВ  приемопередатчик  переходит  в  режим

сканирования  и  поочередно,  с  интервалом  в  1с,  производит  прослушивание

прямой  и  реверсивной  частоты  приема.  Тем  самым  обеспечивается

прослушивание  канала  передачи  стационарных  радиостанций  (прямая

частота)  и  канала  передачи  локомотивных  радиостанций  (реверсивная

частота).  Сканирование  производится  в  течение 30с  и,  если  за  это  время

отсутствовала  несущая  на  одном  из  каналов  или  не  нажималась  тангента

трубки,  то  приемопередатчик  возвращает  частоты  приема  передачи  в

исходное состояние и сканирование останавливается. Если на одной из двух

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





6 2

сканируемых  частот  появилась  несущая,  то  сканирование  останавливается  и

приемопередатчик остается на этом канале.

2.2.13.2  Для  регулирования  уровня  порога  ПШ  УКВ  приемопередатчика

вернуться  на  верхний  уровень  меню  “Конфигурирование”,  где  выбрать

строку “Порог ПШ ПМ2  (УКВ)”. При входе открывается меню, представленное

на рисунке 35.



Рисунок 35

 Порядок установки порогов ПШ в УКВ приемопередатчике не отличается

от КВ.

2.2.14 Конфигурирование параметров пульта ПУ

2.2.14.1  Для  конфигурирования  войти  в  меню  “Конфигурирование”,

выбрать  строку  “Пульт  управления  (ПУ)”.  После  входа  открывается  меню,

представленное на рисунке 36.
