 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


5 1

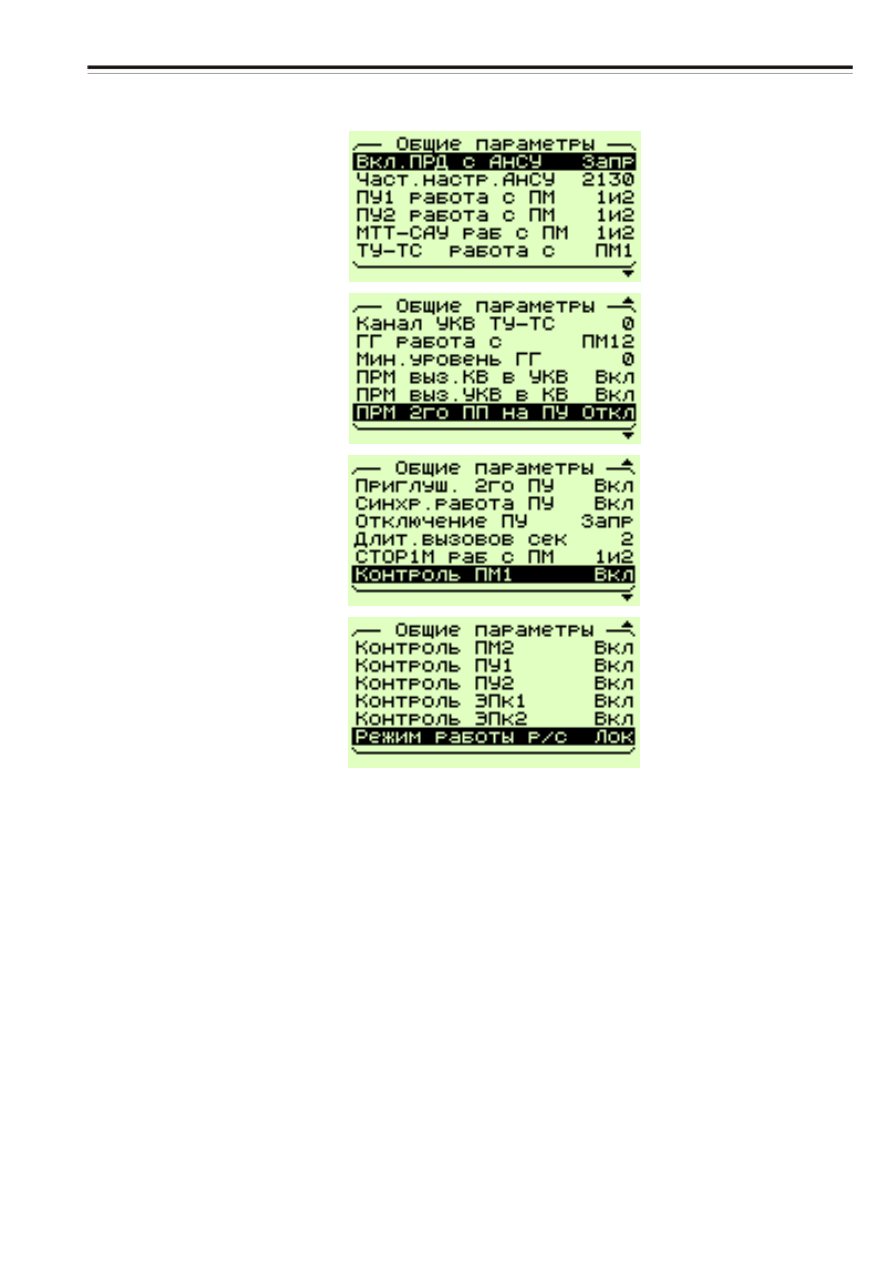

Рисунок 30

- параметр  “ПУ1  работа  с  ПМ”  задает  привязку  пульта  к  платоместу

приемопередатчика  и  соответственно  к  диапазонам.  На  платоместе  ПМ1

устанавливается ПП-1, на ПМ2 соответственно ПП-2. Может иметь значение:

1) «1»  и «2» –  ПУ  работает  и  с  ПМ1  и  с  ПМ2.  При  работе  выбор

диапазона  осуществляется  нажатием  соответствующих  клавиш  «КВ»

или «УКВ»  ;

2) «1» – ПУ работает только с ПМ1 (КВ);

3) «2»  - ПУ работает только с ПМ2 (УКВ);

4) «Осн1»  -  ПУ  работает  и  с  ПМ1  и  с  ПМ2,  но  по  включению  и  после

окончания работы на неприоритетном диапазоне (установка трубки МТТ

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





5 2

в держатель пульта ПУ), автоматически переходит на работу в основном

диапазоне – ПМ1;

5) «Осн2» – аналогично предыдущему, но для ПМ2.

Если в конфигураторе “Пульт управления” установлен “Режим работы

с  ПД”  “Синхронно”,  то  привязка  ПУ  к  диапазону  относится  и  к  ПД.  При

установке “Независимо” ПД работает независимо от установок ПУ;

- параметр “МТТ-САУ раб с ПМ” имеет состояния («1», «2», «1» и «2»),

чем осуществляется привязка МТТ-САУ к платоместам ПМ (диапазонам);

- параметр “ТУ-ТС работа с” имеет состояния («ПМ1», «ПМ2», «ПУ1»,

«ПУ2»),  чем  осуществляется  привязка  ТУ-ТС  к  платоместам  ПМ

(диапазонам),  где:  ПУ1 – работа  ТУ-ТС  на  диапазоне,  выбранном  на  ПУ1,

ПУ2 – ТУ-ТС работа на диапазоне, выбранном на ПУ2;

-  параметр  “Канал  УКВ  ТУ-ТС”  задает  номер  канала  от 0 до 172, на

котором  производится  передача  сообщения  со  входа    “ПРД  ТУ-ТС”  при

поступлении  команд  “Выбор  канала”  и  “ПРД”  по цепям соединителя “ДОП”

блока САУ. При состоянии «0» переключения канала не происходит и работа

ТУ-ТС осуществляется на выбранном с ПУ или ПД канале, номер от 1 до 172

соответствует таблице частот – таблица Д.1 приложения Д;

-  параметр  “ГГ  работа  с”  имеет  состояния («ПМ1», «ПМ2», «ПМ12»),

чем  задает  привязку  громкоговорителя  ГГ  к  платоместам  ПМ  (диапазонам),

где: «ПМ1» – работа ГГ в КВ диапазоне, «ПМ2» – работа ГГ в УКВ, «ПМ12» –

работа ГГ одновременно на обоих диапазонах;

- параметр “Мин. Уровень ГГ” задает минимальный уровень громкости

выносного  громкоговорителя,  устанавливаемый  органами  управления.

Рекомендуемое значение не менее 2 ед;

-  параметр  “ПРМ  выз.  КВ  в  УКВ” («Вкл», «Откл»)  включает

прослушивание  другого  диапазона  на 10с  при  приеме  вызова 1000 Гц  из

диапазона КВ при работе на УКВ. Если в конфигураторе пульта ПУ “Прием

вызова с ПМ1(2)“ включено голосовое уведомление, то прием вызова будет

 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


5 3

озвучен  голосом: «В  режиме  СРС  прослушивание  и  уведомление

автоматически блокируется!»;

-  параметр  “ПРМ  выз.  УКВ  в  КВ” («Вкл», «Откл»)  включает

прослушивание  другого  диапазона  на 10 с  при  приеме  вызова 1000 Гц  из

диапазона УКВ при работе на КВ. Если в конфигураторе пульта ПУ “Прием

вызова с ПМ1(2)“ включено голосовое уведомление, то прием вызова будет

озвучен голосом;

- параметр “ПРМ 2го ПП на ПУ” имеет состояния («1», «2», «1» и «2»,

«Откл»)  и  задает  режим  прослушивания  другого  диапазона  на  динамике

пульта ПУ при работе на выбранном. Возможно задание прослушивания на

пульте ПУ1 (состояние «1»), ПУ2 (состояние «2»), на обоих («1» и «2») или

без прослушивания («Откл»);

- режим “Приглуш. 2го ПУ” используется при установке двух пультов в

одной  кабине  локомотива,  для  устранения  акустической  обратной  связи

микрофона  с  громкоговорителем  другого  пульта  при  работе  на  передачу.

При  установке  пультов  в  разных  кабинах  локомотива  режим  приглушения

отключать;

-  режим  “Синхр.  работа  ПУ”  задает  независимый  или  синхронный

режим  работы  пультов.  В  состоянии  “Вкл”  при  переключении  диапазонов,

каналов  и  режима  “ОТ/ЗК”  на  одном  пульте  автоматически  произведется

переключение и на втором пульте;

-  параметр  “Отключение  ПУ”  разрешает  или  запрещает  оперативное

выключение  неиспользуемого  второго  пульта.  Рекомендуемое  значение –

“Запр”. Отключение ПУ производится длительным нажатием клавиши «F»;

- параметр “Длит. вызовов сек” задает длительность вызова от 1 до

4  с  или  же  “Факт”,  когда  длительность  вызова  определяется  временем

удержания кнопки вызова;

-  параметр  “СТОР1М  раб  с  ПМ”  определяет  режим  проверки

радиостанции  со  СТОР  1М  по  диапазонам.  Рекомендуемое  значение  –

“1 и 2”;

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





5 4

-  группа  параметров  контролируемых  блоков  предназначена  для

блокировки

контроля

отсутствующих

блоков

и

устройств

для

предотвращения  выдачи  ложного  сообщения  об  отказе  при  контроле  по

ТЕСТ1, ТЕСТ2 и ТЕСТ3;

-  параметр  “Режим  работы  р/с”  задает  локомотивный («Лок»)  или

стационарный («Стац») режимы работы радиостанции;

ВНИМАНИЕ:

- ПЕРЕД УСТАНОВКОЙ ПОРОГОВ ПШ КВ ДИАПАЗОНА ПРОИЗВЕСТИ

НАСТРОЙКУ АНСУ- В;

-  ПРИ  УСТАНОВКЕ  ПОРОГОВ  ПШ  (НА  ОБОИХ  ДИАПАЗОНАХ)  В

ЛОКОМОТИВАХ

ДОЛЖНО

БЫТЬ

ВКЛЮЧЕНО

ВСЕ

ЭЛЕКТРООБОРУДОВАНИЕ,  ЯВЛЯЮЩЕЕСЯ  ИСТОЧНИКОМ  ПОМЕХ.  ПРИ

ОТСУТСТВИИ  ТАКОЙ  ВОЗМОЖНОСТИ  ПОРОГИ  ПШ  УСТАНАВЛИВАТЬ  НЕ

МЕНЕЕ 180 ЕД;

-  В  ЗИМНЕЕ  ВРЕМЯ,  НА  УЧАСТКАХ  ДОРОГ  С  ЭЛЕКТРОТЯГОЙ  В

ДИАПАЗОНЕ  ГМВ  ПОРОГИ  ПШ  УСТАНАВЛИВАТЬ  НЕ  МЕНЕЕ 180 ЕД  ДЛЯ

МИНИМИЗАЦИИ ПОМЕХ ОТ ПАНТОГРАФА ТОКОСЪЕМА;

-  ПРИЕМОПЕРЕДАТЧИКИ  ПП-1  ГМВ  ДИАПАЗОНА  И  ПП-2  МВ

ДИАПАЗОНА  ОПОЗНАЮТСЯ  АВТОМАТИЧЕСКИ,  ДЛЯ  ОДНОЗНАЧНОСТИ

ПРИВЯЗАНЫ  К  ПЛАТОМЕСТАМ  (ПМ)  БЛОКА  САУ.  ДЛЯ  БОЛЬШИНСТВА

СЛУЧАЕВ  ТИПОВОЙ  КОНФИГУРАЦИЕЙ  ЯВЛЯЕТСЯ  РАСПОЛОЖЕНИЕ  В

ПЛАТОМЕСТЕ  ПМ1  ПРИЕМОПЕРЕДАТЧИКА  ПП-1 (КВ)  И  В  ПЛАТОМЕСТЕ

ПМ2 ПРИЕМОПЕРЕДАТЧИКА ПП-2 (УКВ);

-  ПРИ  НЕПРАВИЛЬНОЙ  УСТАНОВКЕ  ПРИЕМОПЕРЕДАТЧИКОВ  ПП-1

(ПП-2)  НЕ  В  СВОИ  ПЛАТОМЕСТА  НА  ЖК  ИНДИКАТОРЕ  ПУЛЬТА

ВЫВОДИТСЯ СООБЩЕНИЕ “ПП НЕ В СВОЕМ ПЛАТОМЕСТЕ (ПМ)”.

2.2.10 Регулировка АнСУ-В

2.2.10.1  Установить  в  конфигураторе  радиостанции  разрешение

включения  передатчика  с  АнСУ-В,  для  чего  войти  в  меню  конфигуратора  и

выбрать: “Общие  параметры”  →  “Вкл.  ПРД  с  АнСУ”  →“Разр”.  Далее
