2.2.8 Включение радиостанции

2.2.8.1  Проверить  правильность  установки  и  подключения  БАРС,  ПУ,

АнСУ-В,  антенн,  внешнего  громкоговорителя,  устройства  ТУ-ТС  согласно

пунктам с 2.2.2 по 2.2.7 настоящего руководства.

ВНИМАНИЕ:  ДЛЯ  ФУНКЦИОНИРОВАНИЯ  ДАТЧИКА  ПОЛОЖЕНИЯ

ПУЛЬТА  ПД  В  ДЕРЖАТЕЛЕ  КРОНШТЕЙНА  ПОСЛЕДНИЙ  ДОЛЖЕН  ИМЕТЬ

ЭЛЕКТРИЧЕСКИЙ КОНТАКТ С КОРПУСОМ ЛОКОМОТИВА.

2.2.8.2 Убедиться в правильности подключения и наличии напряжения

источников питания согласно 2.2.3 настоящего руководства по эксплуатации.

2.2.8.3  Включить  электропитание  радиостанции  тумблером  «СЕТЬ»

ячейки  ЭП  блока  БАРС  (верхнее  положение  переключателей).  При

правильном подключении должны засветиться индикаторы «13V1» и «13V2»

на передней панели ячейки ЭП, «РАБ» - на передней панели САУ;

2.2.8.4  Убедиться  в  наличии  связи  между  пультами  ПУ  и  БАРС.  При

включении питания радиостанции должна засветиться подсветка индикатора

пульта  управления.  На  индикаторе  кратковременно,  не  более 3 с,

высветится  надпись  «Установление  соединения  пульта  с  р/станцией».

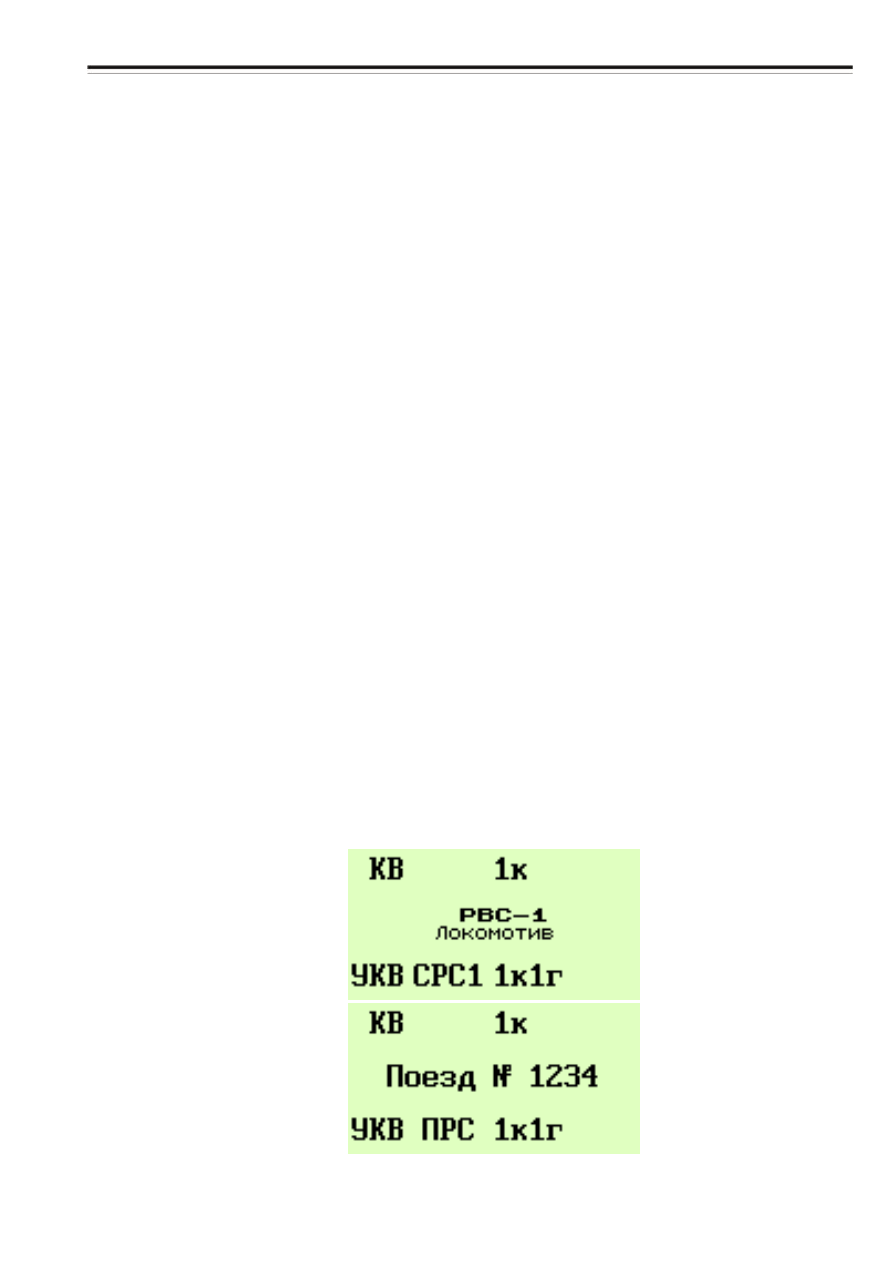

Затем  на  индикаторе  ПУ  появится  надпись,  представленная  на  рисунке 25,

засветится светодиод диапазона и канала установленного в конфигураторе.







Рисунок 25

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





4 8

П р и м е ч а н и е - Если при первом включении радиостанции не был

введен номер поезда, то на индикаторе будет выведено сообщение: “РВС-1

Локомотив”.

На  передней  панели  САУ  блока  БАРС  в  случае  подключения  пульта

управления  ПУ  по  первой  линии  связи  должен  засветится  зеленым  светом

индикатор ПУ1 и в случае подключения ПУ по второй линии – ПУ2.

В случае, если в течение 10 с связь между пультами и блоком БАРС не

установилась,  отключить  питание  БАРС,  проверить  правильность  распайки

кабеля между БАРС и ПУ.

2.2.9 Конфигурирование радиостанции

2.2.9.1  Установка  конфигурации  производится  при  первом  включении

радиостанции  с  помощью  клавиатуры  и  индикатора  пульта  управления  ПУ.

Установки

конфигурируемых

параметров

сохраняются

в

памяти

радиостанции  при  отключении  питания  и  при  дальнейших  включениях-

выключениях

радиостанции

реконфигурация

не

требуется.

Для

радиостанции,  укомплектованной  двумя  пультами,  конфигурирование

параметров возможно с любого пульта.

2.2.9.2 В радиостанции предусмотрены два конфигуратора:

-  неоперативный  конфигуратор,  используется  обслуживающим

персоналом  для  установки  параметров  и  режимов  работы  радиостанции  по

2.2.9.3 настоящего РЭ;

-

оперативный

конфигуратор.

Этот

конфигуратор

позволяет

пользователю  оперативно  менять  режимы  работы  радиостанции.  Вход

осуществляется  по  последовательному  нажатию  клавиши  «F»  пульта.

Например, для смены режима СРС/ПРС установить на пульте диапазон УКВ

нажатием  соответствующей  клавиши,  клавишей «F» выбрать  «Меню 1» по

рисунку 26.

 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


4 9

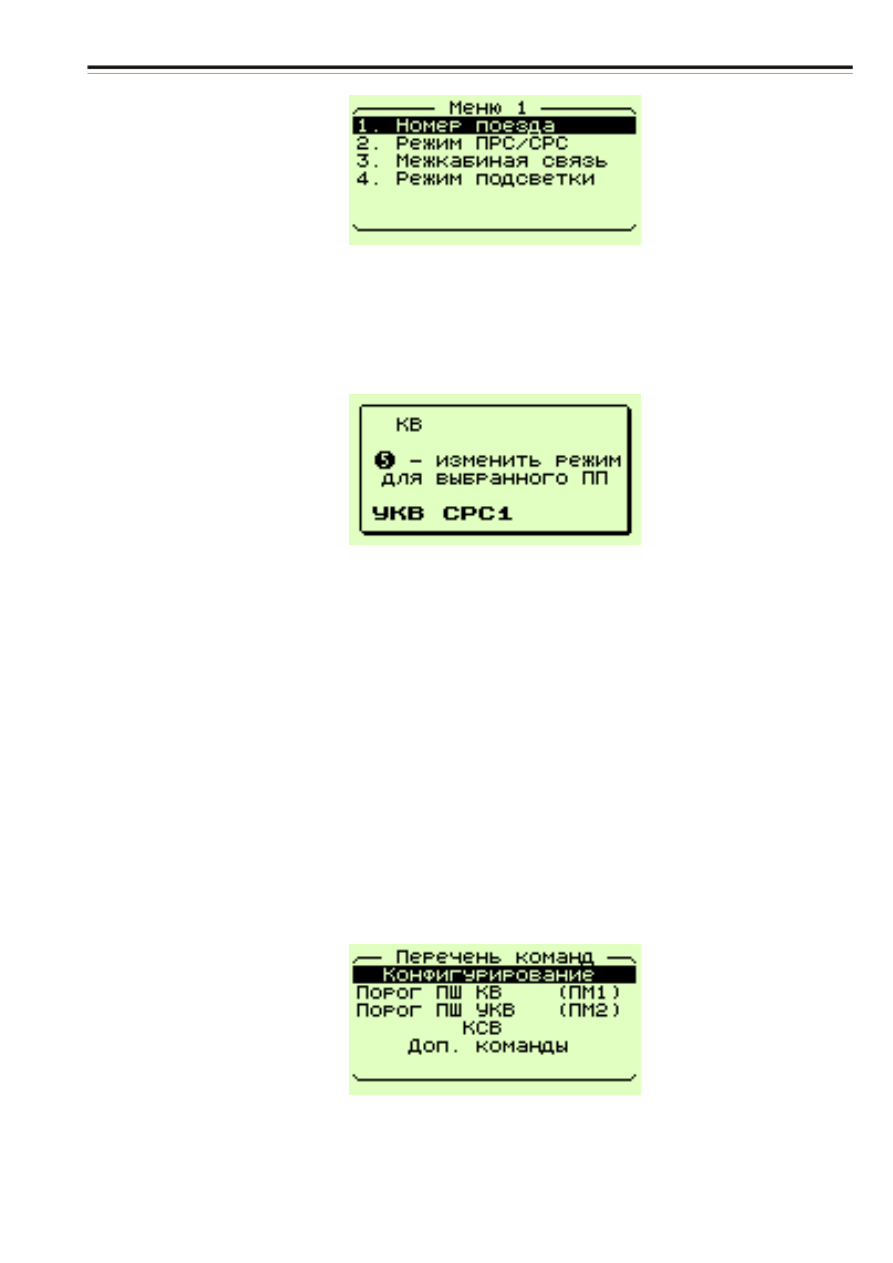

Рисунок 26

Нажатием клавиши «2» войти в меню «2. Режим ПРС/СРС» и нажатием

кнопки  «5»  установить  требуемый  режим.  Выбранный  режим  индицируется

на графическом индикаторе пульта, представленном на рисунке 27.



Рисунок 27

Примечание - Режим  «СРС1»  от  «СРС2»  отличается  только

номиналами  частот,  вводимых  при  конфигурировании.  В  каждом  режиме

возможна  работа  на  девяти  частотах.  В  режиме  «ПРС»  также  возможна

работа на девяти частотах, введенных при конфигурировании.

2.2.9.3

Для

входа

в

неоперативный

конфигуратор

нажать

одновременно клавиши «4» и «6» на передней панели ПУ и, не отпуская их,

нажать  и  отпустить  клавишу  «R»  на  задней  стороне  ПУ.  Клавиша  «R»

выполнена труднодоступной и находится на задней стенке пульта, напротив

клавиши  ДНЦ.  После  входа  в  конфигуратор  на  индикаторе  ПУ  появится

меню, представленное на рисунке 28.



Рисунок 28

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





5 0

2.2.9.4

Клавишами

ПУ

«^»

или

«v»

выбрать

строку

“Конфигурирование”  и  нажать  клавишу  «#».  После  нажатия  появится

меню, представленное на рисунке 29.

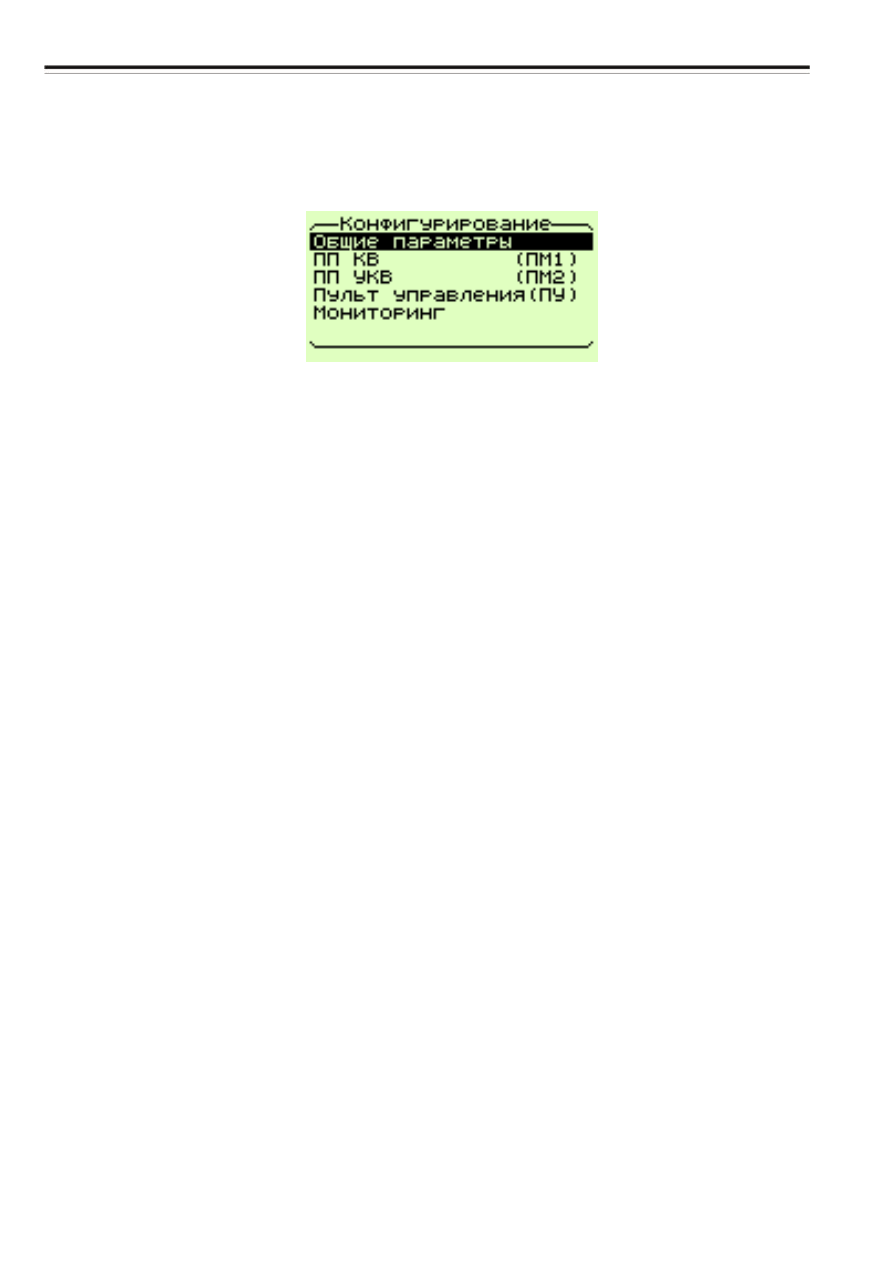

Рисунок 29

Кнопками  «^»  или  «v»  выбрать  конфигурируемое  устройство,  нажать

клавишу «#». В меню параметров выбранного устройства кнопками «^» или

«v» выбрать параметр, который необходимо изменить и нажать клавишу «#»,

изменяемый  параметр  выделится  черным  фоном.  Клавишами  «^»  или  «v»

выбрать  необходимое  значение  и  нажатием  клавиши  «#»,  зафиксировать.

Аналогично  установить  другие  параметры.  Возврат  в  предыдущее  меню

осуществляется  клавишей  «*».  При  входе  в  «Общие  параметры»

открывается меню, представленное на рисунке 30.

При установке параметров учесть следующие особенности:

-  при  включении  разрешения  работы  на  ПРД  от  АнСУ  разрешение

автоматически снимется после выключения питания радиостанции;

- при поочередной работе в ГМВ диапазоне на первом и втором канале

выбирать  для  настройки  среднее  значение  частоты – 2140 кГц.  При

фиксированной  работе  на  одном  из  каналов  частота  настройки  выбирается

соответствующей рабочей;
