Радиостанция РВС-1-01. Руководство по эксплуатации - часть 10

 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


3 9

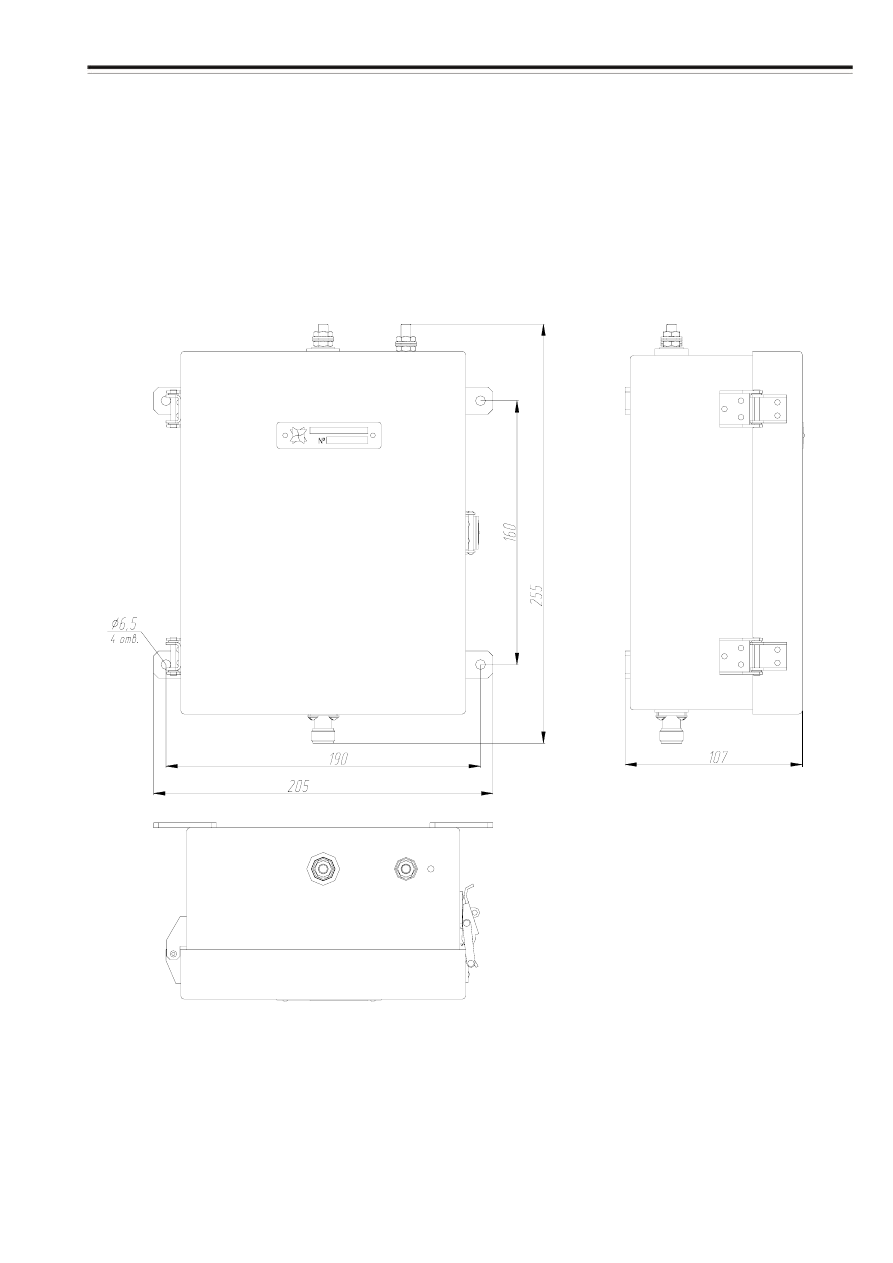

Рисунок 20 –Установка АнСУ-В ЦВИЯ.468567.002







ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





4 0












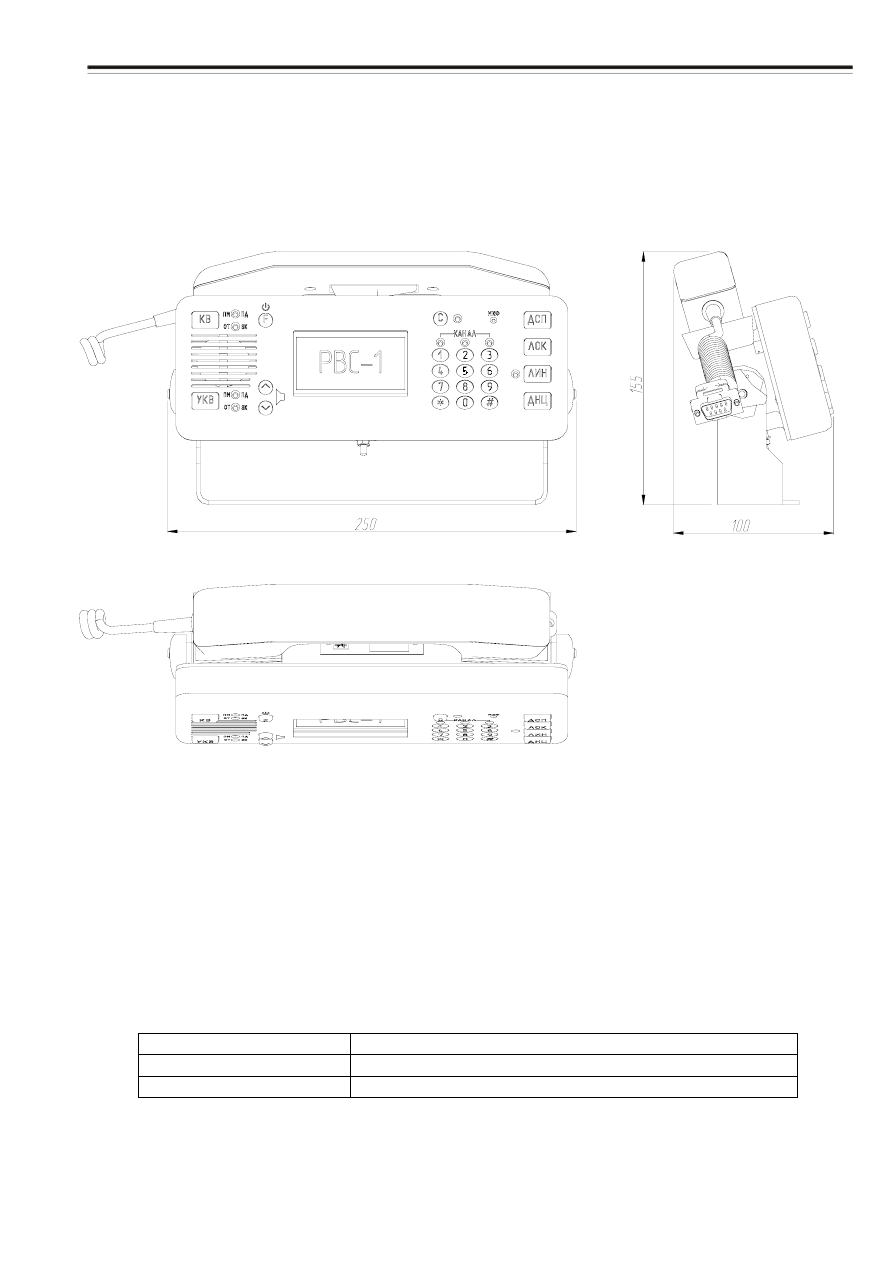

Рисунок 21 - Установка ПУ ЦВИЯ.465412.090 на вертикальную поверхность









 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


4 1













Рисунок 22 - Установка ПУ ЦВИЯ.465412.090 на горизонтальную поверхность


2.2.3 Подключение радиостанции к сети электропитания

2.2.3.1  Подключить  кабелем  из  комплекта  монтажных  частей

радиостанции  бортовую  сеть  локомотива  к  соединителю  «АКК»  источника

питания БАРС согласно таблице 8.

Таблица 8

Полюс бортовой сети

Номера контактов соединителя «АКК»

Плюс «+»

Минус «-»

При  несоблюдении  полярности  подключения  засветится  индикатор

«ПРП»  на  передней  панели  источника  питания  БАРС.  В  этом  случае

изменить полярность подключения.

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





4 2

2.2.4 Установка и подключение пультов управления ПУ и ПД

2.2.4.1 Пульты ПУ и ПД устанавливаются согласно рисункам 19, 21, 22.

Габаритные и установочные размеры встраиваемого пульта ПУ-В приведены

на  рисунках  Л.1  и  Л.2  приложения  Л.  Дальность  связи  зависит  от  падения

напряжения  питания  и  определяется  величиной  сопротивления  шлейфа

(пары  жил  кабеля,  по  которой  от  БАРС  к  ПУ  подводится  напряжение

питания).  Сопротивление  должно  быть  не  более 15 Ом,  что  в  пересчете  на

длину кабеля с различным сечением жил составляет:

- 0,32 мм

2

  - до 30 м;

- 0,4 мм

2

 - до 50 м;

- 0,5 мм

2

 - до 75 м;

 2.2.4.2

Для  подключения  ПУ  изготовить  кабель,  монтаж  соединителей

выполнять согласно рисунку 18. Для его изготовления использовать розетки

D-Sub-9F,  кожухи GP09G из  комплекта  монтажных  частей  радиостанции  и

кабель типа ЭКС-ШВПВЭ-5 2х2х0,6. Схема кабеля представлена на рисунке

23. Допускается доработка по месту кожухов соединителя розетки D-Sub-9F.































БАРС

Розетка D-Sub-9F

ПУ1

Розетка D-Sub-9F

Цепь

Контакт

b

6

Корпус

9

а

3

+13В

1

Цепь

Контакт

b

6

Корпус

9

ПУ2

Розетка D-Sub-9F

а

3

+13В

1

Цепь

Контакт

ПУ1 - b

2

Корпус

7

ПУ1 +13В

6

ПУ1 - а

1

ПУ2 - b

4

Корпус

8

ПУ2 +13В

9

ПУ2 - а

5





Рисунок 23

к БАРС

к ПУ1

к ПУ2
