 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


3 5

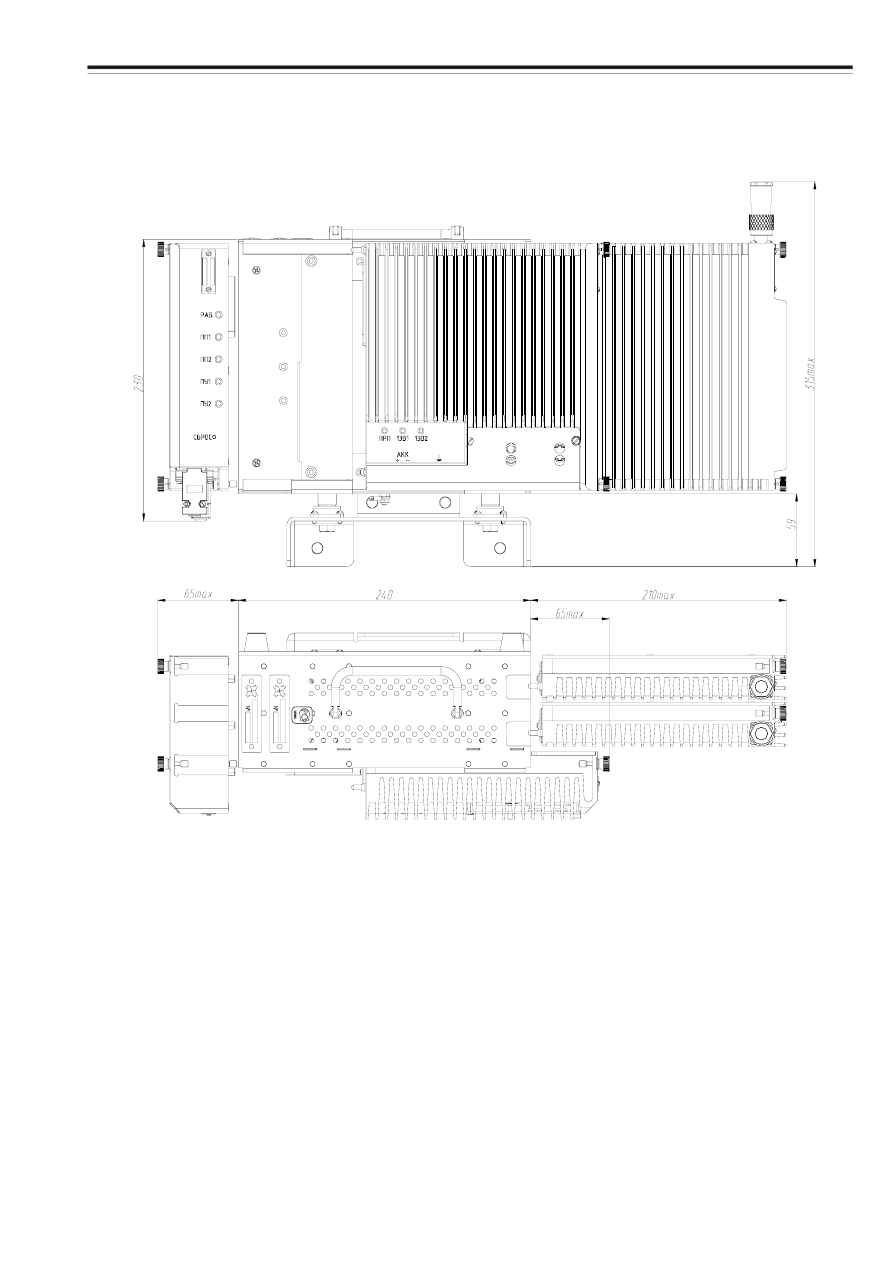

Рисунок 16 – Габаритные размеры БАРС с учетом выдвижения блоков

и стыковки соединителей












ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





3 6

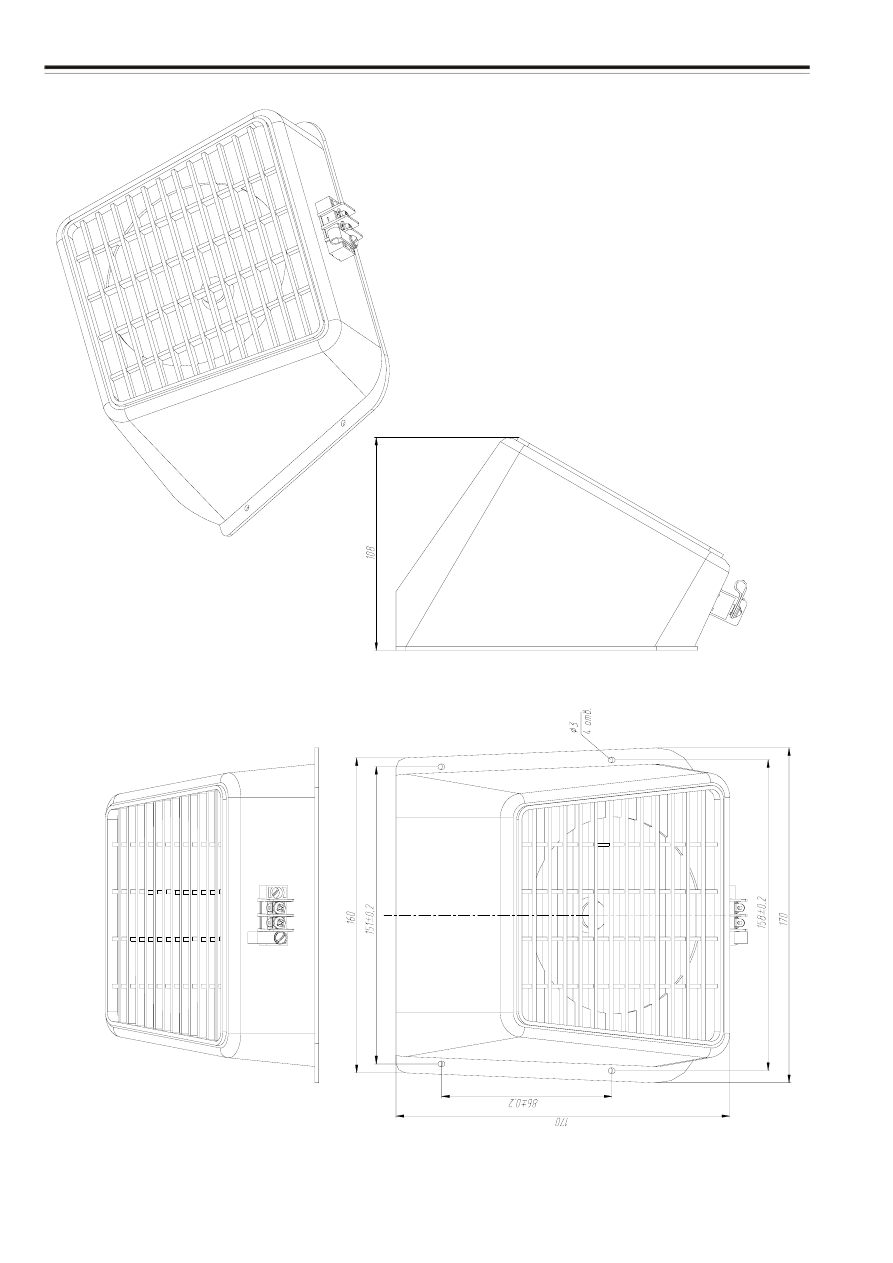

Рисунок

 17 –

Установка

 громкоговорителя

 ЦВИЯ

.431121.008

 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


3 7







1 Монтаж кабеля производить по ОСТ92-8584-74 .
2 Паять ПОС-61 ГОСТ21930-76.
3  На  задействованные  контакта  соединителей  надеть  трубку
305ТВ-50  высшего  сорта  ГОСТ19034-82,  длиной l=8мм,
диаметром от 1,5мм (при распайке одного провода) до 2,5мм. (при
распайке нескольких проводов).
4  Кожух  крепить  винтами  и  гайками  из  комплекта  поставки.
Винтовые

соединения

с

гайками

стопорить

7В-ЭП-51

ОСТ92-1542-83.
5 Допускается производить доработку кожуха соединителя D-Sub-
9M по месту ввода кабеля.

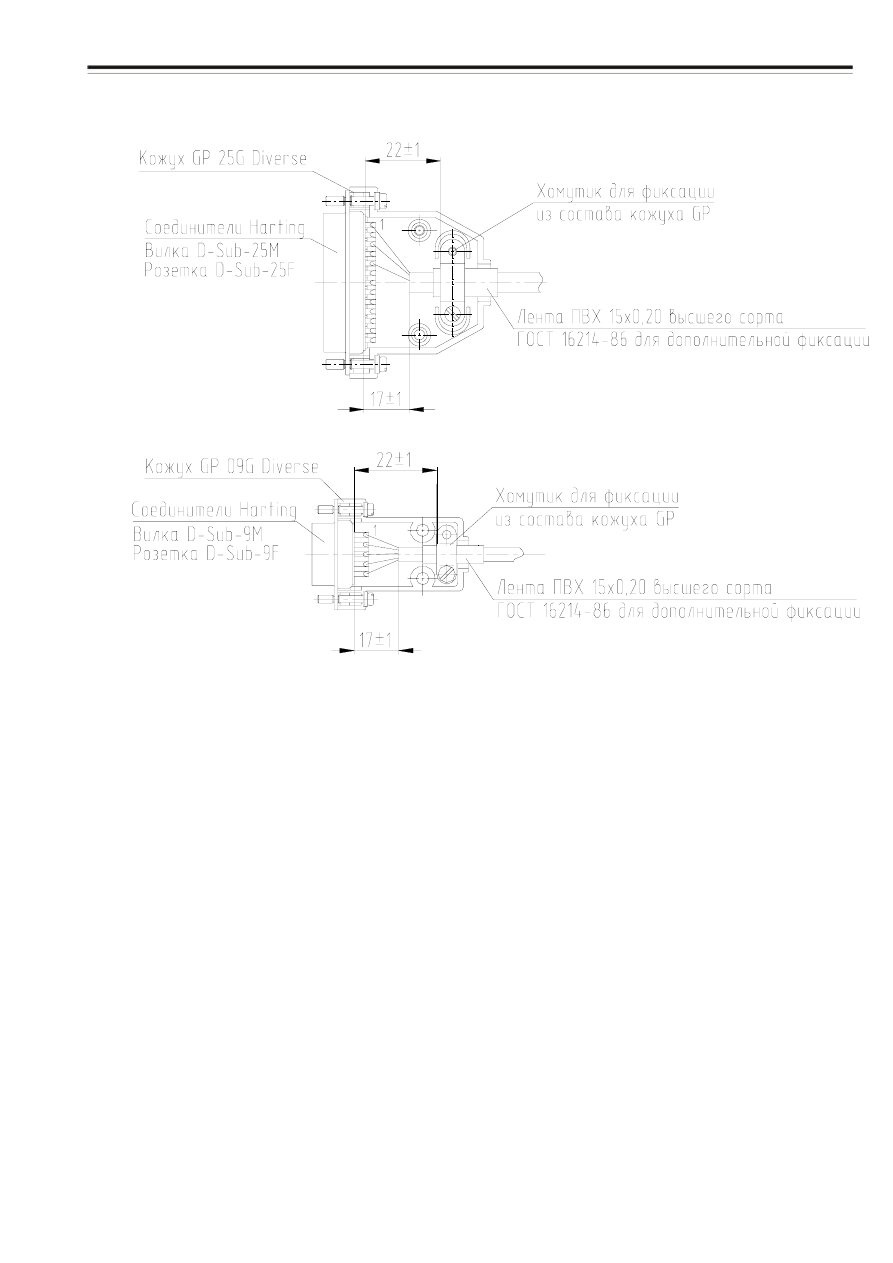

              Рисунок 18 -Установка и монтаж D-Sub-25M, D-Sub-25F,
                                        D-Sub-9M, D-Sub-9F





ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





3 8

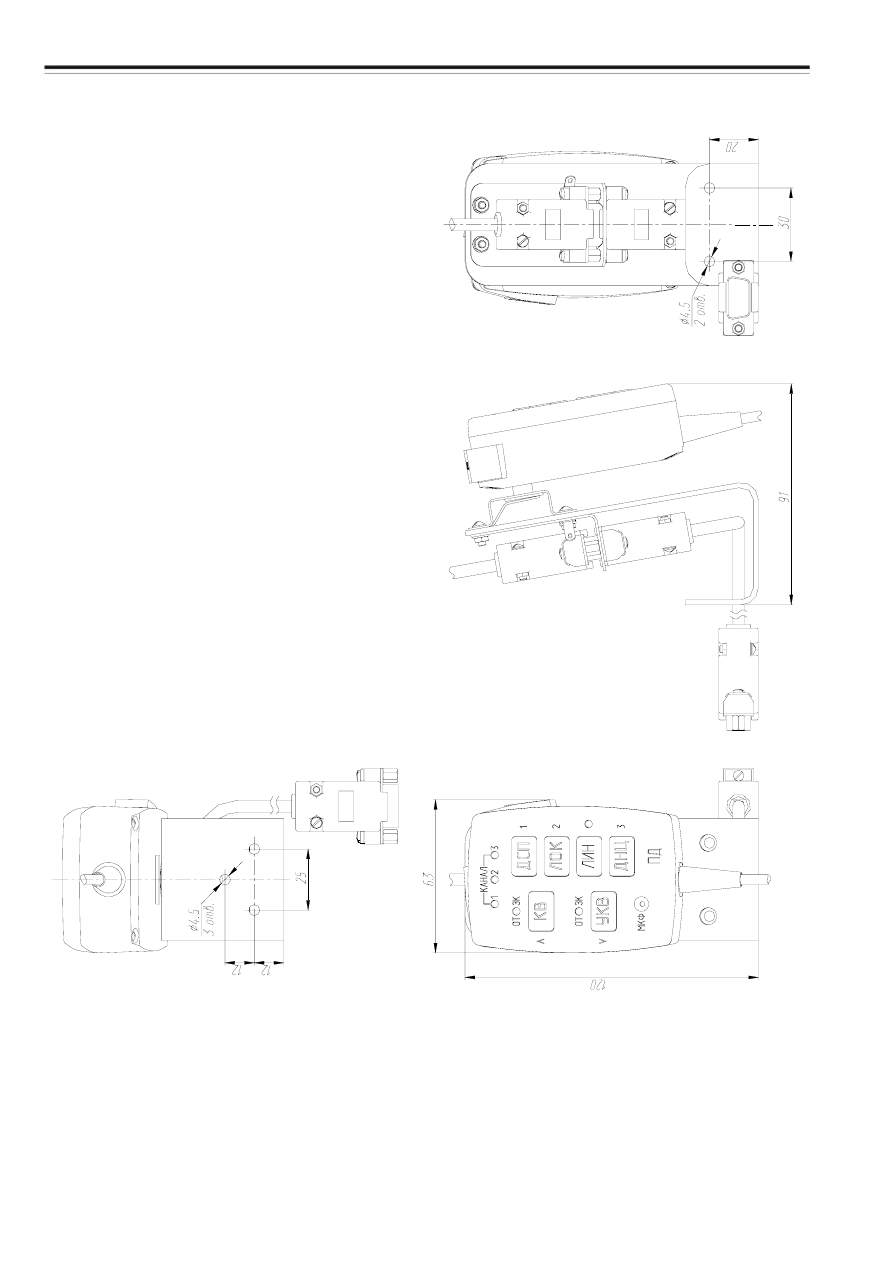

Рисунок

 19 –

Установка

 ПД

 ЦВИЯ

.465412.093
