электроустановок  потребителей  и  правилам  техники  безопасности  при

эксплуатации

электроустановок

потребителей"

утвержденным

Госэнергонадзором для электроустановок до 1000 В.

2.2.1.2  Произвести  внешний  осмотр  упаковки,  проверить  наличие

пломб,  распаковать  радиостанцию.  После  извлечения  радиостанции  из

тарных ящиков проверить:

- комплектность согласно упаковочных листов;

- наличие пломб завода-изготовителя на блоках и устройствах;

-  механическую  целостность  блоков  и  устройств,  отсутствие

механических повреждений и очагов коррозии;

2.2.1.3  Перед  включением  радиостанции  в  сеть  заземлить  блок  БАРС.

Смену предохранителей производить после выключения  радиостанции.

ЗАПРЕЩАЕТСЯ:

-  ПРОВЕДЕНИЕ  РАБОТ  С  АНТЕННАМИ  ПРИ  НАХОЖДЕНИИ

ЛОКОМОТИВА ПОД КОНТАКТНОЙ СЕТЬЮ;

-  РАБОТА  РАДИОСТАНЦИИ  ПРИ  НЕИСПРАВНОСТЯХ  В  АНТЕННО-

ФИДЕРНОМ ТРАКТЕ;

-  БЕСПОРЯДОЧНОЕ  МАНИПУЛИРОВАНИЕ  ОРГАНАМИ  УПРАВЛЕНИЯ

РАДИОСТАНЦИИ;

- ПРИ РАБОТАЮЩЕЙ РАДИОСТАНЦИИ НАХОДИТЬСЯ ВБЛИЗИ АНТЕНН,

ПРОИЗВОДИТЬ ИХ НАСТРОЙКУ, ОБСЛУЖИВАНИЕ ИЛИ РЕМОНТ.

2.2.1.4  Установка  радиостанции  на  объекте  производится  по  типовому

проекту,  утвержденному  в  установленном  порядке,  в  соответствии  с

монтажными  чертежами  радиостанции  и  антенн  в  местах,  удобных  для

замены блоков. При работе на общую антенну с модемом аппаратуры КЛУБ

учитывать рекомендации приложения Ж.

ЗАПРЕЩАЕТСЯ  УСТАНОВКА  БЛОКОВ  РАДИОСТАНЦИИ  ОКОЛО

ОТОПИТЕЛЬНЫХ

УСТРОЙСТВ

ИЛИ

СИЛОВЫХ

АГРЕГАТОВ

НА

РАССТОЯНИИ МЕНЕЕ 1,5 М! МОНТАЖ НА РАССТОЯНИИ МЕНЕЕ 1,5 М ОТ

СИЛОВЫХ

АГРЕГАТОВ

ДОПУСКАЕТСЯ

ТОЛЬКО

ПРИ

НАЛИЧИИ

МЕТАЛЛИЧЕСКОЙ

СТЕНКИ

(ПЕРЕГОРОДКИ)

МЕЖДУ

БЛОКАМИ

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





2 8

РАДИОСТАНЦИИ  И  СИЛОВЫМИ  АГРЕГАТАМИ,  ИМЕЮЩЕЙ  СОЕДИНЕНИЕ

С ОБЩИМ КОРПУСОМ ЛОКОМОТИВА.

2.2.1.5  Пульты  ПУ  и  ПД  размещаются  в  кабине  машиниста.  Раму

амортизационную  блока  БАРС  устанавливать  горизонтально,  без  заметных

перекосов  и  закреплять  с  помощью  болтов  и  гаек  с  приспособлениями,

исключающими  их  раскручивание  (разрывные  или  корончатые  шайбы,

контргайки).

2.2.1.6  Установка  и  монтаж  антенн  производится  в  соответствии  с

проектом  размещения  на  локомотиве.  Антенну  устанавливать  на  крыше

локомотива  так,  чтобы  металлические  детали  локомотива  не  заслоняли

антенну в направлении связи, а нижнее основание антенны имело надежный

электрический контакт с корпусом.

2.2.1.7  Кабели,  не  входящие  в  комплект  поставки  радиостанции,

изготавливаются потребителем в соответствии с настоящим руководством по

эксплуатации  и  проектом  размещения  радиостанции  на  объекте.  Схема

подключения  радиостанций  РВС-1-01  и  РВС-1-04  приведена  на  рисунке  И.1

приложения И, радиостанций РВС-1-02  и РВС-1-05 приведена на рисунке К.1

приложения К.

При изготовлении и прокладке кабелей учитывать следующее:

-  сечение  проводов  сети  постоянного  тока  и  шин  заземления  должно

быть не менее  1,5 мм

2

;

- не допускается прокладывать кабели вблизи острых  кромок, а также

устройств и труб с температурой выше +60 ºС;

- через каждый промежуток от 0,3 до 0,5 м кабели крепить монтажными

скобами,  предварительно  подложив  под  них  изоляционные  прокладки.

Допускается  крепление  кабелей  другими  способами,  обеспечивающими

надежное крепление;

-  монтаж  цепей,  соединяющих  блок  БАРС  с  пультами  ПУ,  выполнять

кабелем  из  комплекта  поставки  или  экранированными  витыми  парами

 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


2 9

сечением  не  менее 0,35 мм

2

,  заземление  экранов  производить  с  одного

конца линии связи.

2.2.2 Установка блока БАРС

 2.2.2.1

Общий вид блока БАРС показан на рисунках 9,10. Конструкция

блока  БАРС  допускает  установку,  как  на  вертикальную,  так  и  на

горизонтальную  поверхность.  Габаритные  и  установочные  размеры  блока

БАРС  при  установке  на  вертикальную  поверхность,  а  также  разделка  под

установку  показаны  на  рисунках 11, 12. При  установке  блока  на

горизонтальную поверхность руководствоваться рисунками 13 и 14.

При выборе места установки блока БАРС, для удобства эксплуатации,

рекомендуется  предусмотреть  пространство  для  обеспечения  доступа  к

кабелям, соединителям и смены блоков согласно рисункам 15 и 16.

По  разметке  сделать  четыре  отверстия  диаметром 8,5 мм.  В

просверленные  отверстия  с  помощью  болтов  и  гаек  (диаметр  резьбы  М8)

установить  основание  ЦВИЯ.301314.076  с  амортизаторами  из



состава

комплекта  монтажных  частей,  который  входит  в  блок  БАРС.  С  помощью

болтов М6х25.48.019 закрепить на основании блок БАРС согласно рисунку 11.

2.2.2.2 Соединить проводом болт заземления, находящийся на нижней

части  корпуса  источника  питания  блока  БАРС,  с  контуром  защитного

заземления кабелем ЦВИЯ.685611.014.12.

        2.2.2.3  Выключить  тумблеры  питания  (перевести  в  нижнее  положение)

на источнике питания блока БАРС.

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





3 0

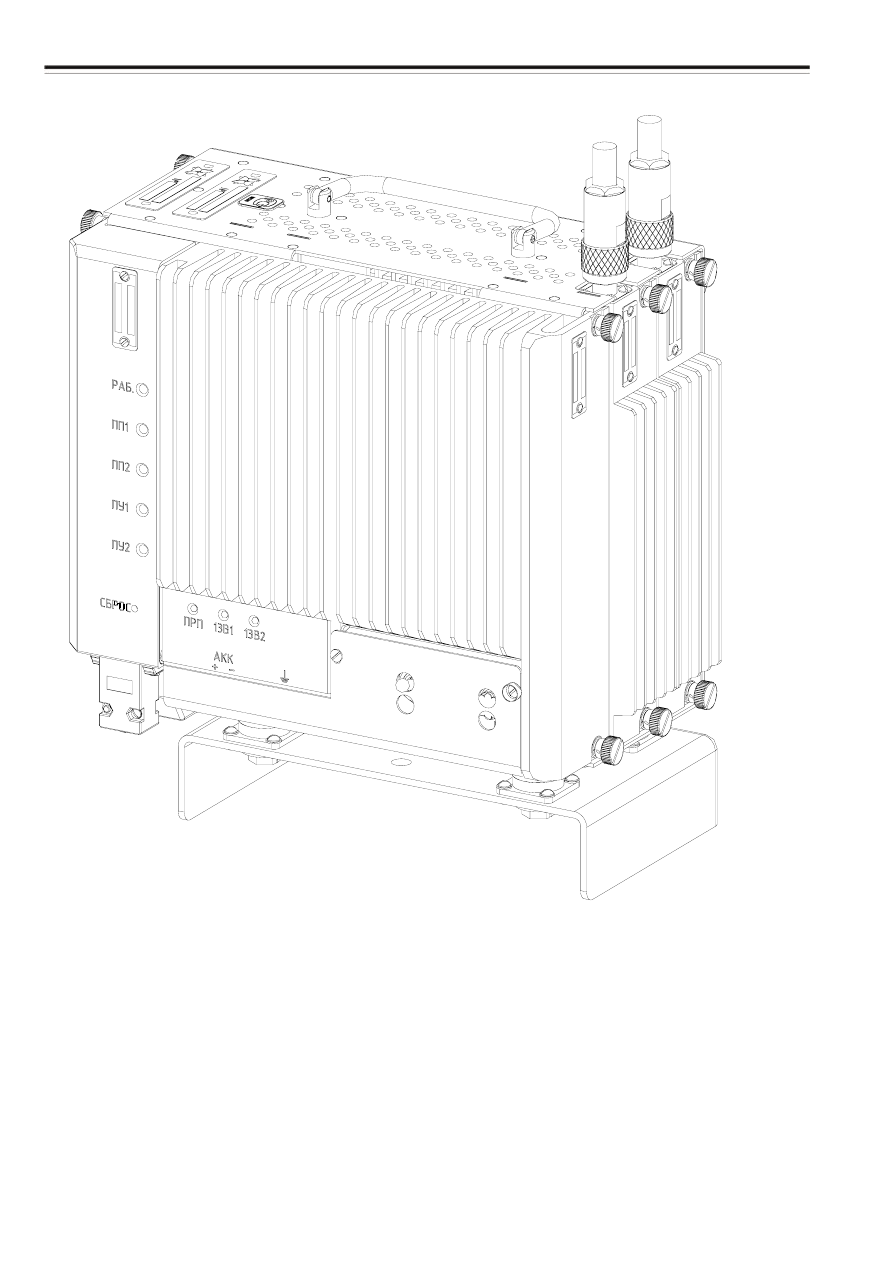

Рисунок 9 - БАРС ЦВИЯ.464514.006. Общий вид
