Радиостанция РВС-1-01. Руководство по эксплуатации - часть 5

 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


1 9


















Алгоритм  функционирования  следующий:  сигналы  от  адаптера

телеуправления  АТУ,  интерфейсов  пультов  управления  ИПУ,  интерфейса

служебного канала по последовательному каналу (общей шине с временным

разделением  каналов)  поступают  на  цифровой  сигнальный  процессор  ЦСП

типа TMS320VC54, который производит обработку и коммутацию потоков. К

ЦСП  также  по  последовательному  каналу  подключены  приемопередатчики

ПП-1  и  ПП-2.  Управляет  работой  радиостанции  микроконтроллер  МК  типа

ATMEGA128,  подключенный  к  ЦСП,  он  же  обеспечивает  хранение  всей

системной информации.

Интерфейс служебного канала связан с усилителем звуковой частоты,

к которому подключается громкоговоритель.

Интерфейс  пульта  управления  представляют  собой  микросхему

цифрового  канала (U - интерфейс),  обеспечивающую  передачу  цифровой

информации в дуплексном режиме по двухпроводной линии связи.

1.5.3  Приемопередатчик  ПП-1  предназначен  для  преобразования

низкочастотных  информационных  аналоговых  сигналов  в  радиочастотные

сигналы  КВ  диапазона,  их  передачу  (прием)  через  антенно-согласующее

устройство АнСУ-В и антенну. Структура ПП-1 представлена на рисунке 4.

Рисунок 3







МК






ЦСП




АТУ

К ТУ-ТС






ИПУ1

К ПУ1




ИПУ2

К ПУ2




ИСК



УМ

К магнитофону

МТТ

К ПП-1

К ПП-2

  К ГГ

К ПК

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





2 0





































В  состав  приемника  входят:  антенный  коммутатор  на pin-диодах,

управляемый аттенюатор с шагом в 10 дБ и максимальным подавлением до

40  дБ,  полосовой  фильтр,  подавитель  импульсных  помех,  смеситель,

фильтр  ПЧ-1,  усилитель  ПЧ-1,  микросхема  приемника-преобразователя,

сигнальный процессор.

В  состав  передатчика  входят:  предварительный  усилитель,  усилитель

мощности, ответвитель, детекторы падающей и отраженной волн, АРМ.

В  состав  цифровой  части  входят:  ГУН,  синтезатор  на  микросхеме

ALTERA, делитель частоты на 6, сигнальный процессор.

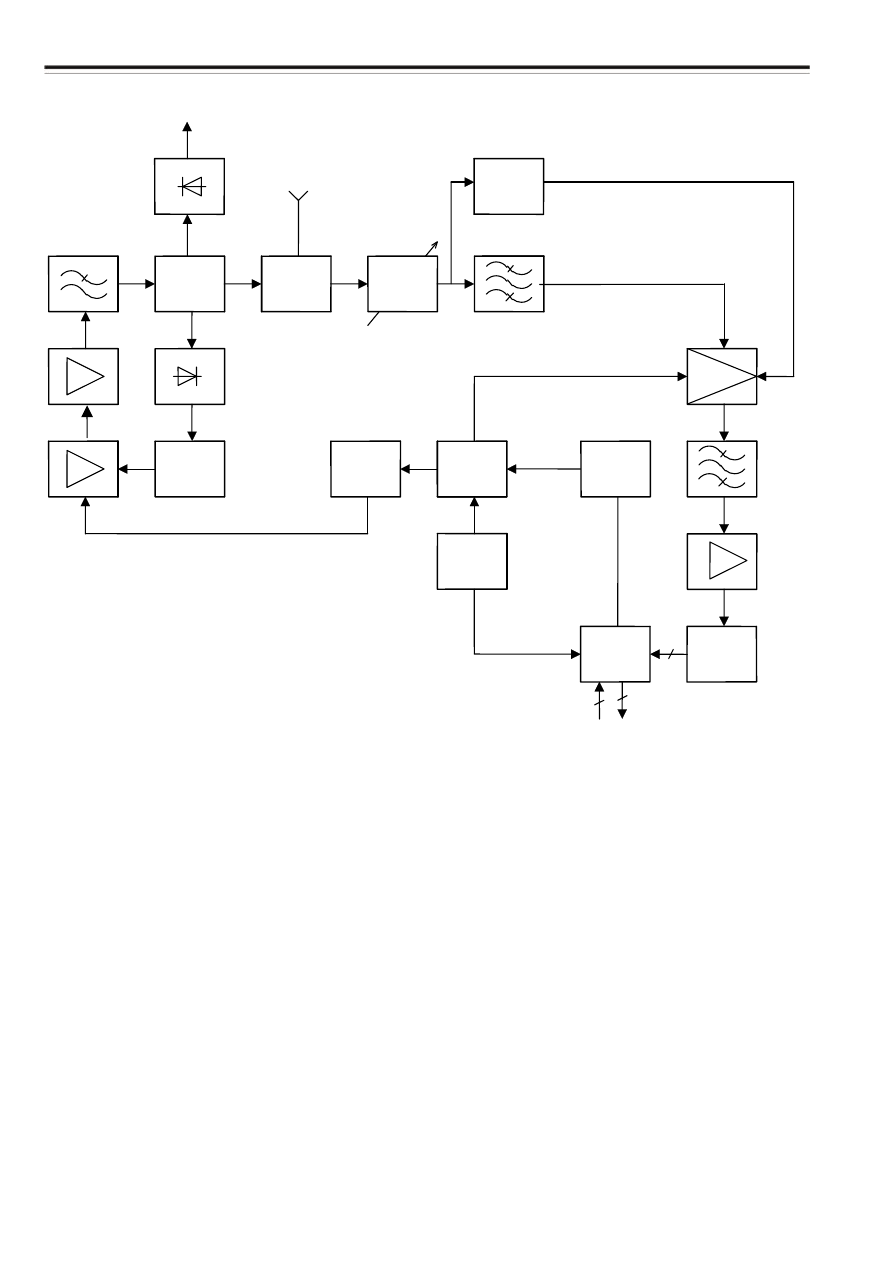

1.5.4  Принцип  действия  ПП-1  заключается  в  следующем:  управляемый

аттенюатор  предназначен  для  увеличения  динамического  диапазона

приемника.  Высоколинейный  смеситель  обеспечивает  нормальную  работу

Рисунок 4

DSP

Х/У



АРМ



Пад.

ОГ

F/6



Цифровой поток

ГУН

Модулятор

КОДЕК

ОТВ



Отр



АП



5мкВ..1В

АТТ

12Вт

0дБ, 10дБ..40дБ

ПИП

 Д



УУ



У



ФНЧ



 Д



ПФ



СМ



ПФ

У



 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


2 1

приемника  даже  при  больших  сигналах,  что  так  же  увеличивает

динамический  диапазон  и  устойчивость  к  помехам.  Микросхема

преобразователя  обеспечивает    аналого-цифровое  преобразование  и

содержит  в  своем  составе  МШУ,  второй  смеситель,  фильтр,  АЦП.  В

сигнальном  процессоре  происходит  демодуляция  сигнала  и  после  чего  в

виде  оцифрованного  потока  выдается  в  САУ.  Так  же  в  сигнальном

процессоре обрабатывается речевой поток, предназначенный для передачи.

Через  кодек  цифровой  поток  попадает  на  модуляционный  вход  ГУН.  ВЧ-

сигнал через предусилитель и усилитель мощности выдается в антенну. Для

контроля падающей и отраженной волны служит ответвитель. Из падающей

волны аналоговым способом формируется сигнал для АРМ, из падающей и

отраженной вычисляется значение КСВ антенны.

1.5.5  Приемопередатчик  ПП-2  предназначен  для  преобразования

низкочастотных  информационных  цифровых  и  аналоговых  сигналов  в

радиочастотные  сигналы  УКВ  диапазона,  их  передачу  (прием)  через

антенну. Структурная схема представлена на рисунке 5.































DAC

ADC

CPU

DATA

МОД.

U.REG

TUTS.T
TUTS.R

УМ



SW

АТТ

ПРЕСЕЛЕКТОР

ПИП

СИНТЕЗАТОР

RX/TX

TX

RX

151.725-156МГц



-20дБ

ГШ

SW

УПЧ



X/Y

DSP

44.775МГц

Рисунок 5

СМ

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





2 2

ПП-2  работает    в  режиме  симплексной  связи  и  состоит  из  следующих

узлов:

- приемник;

- синтезатор;

- передатчик;

- ПИП;

- схема контроля;

- схема цифровой обработки сигналов.

Приемник  выполнен  по  схеме  супергетеродина  с  двойным

преобразованием  частоты.  При  ухудшении  помеховой  обстановки  на  входе

приемника  может  включаться  аттенюатор  на  минус 20 дБ  или  изменяться

коэффициент усиления преселектора. После фильтрации на промежуточной

частоте  сигнал  поступает  на  специализированную  микросхему,  где

преобразуется во вторую промежуточную частоту, которая оцифровывается

и  поступает  на DSP для  демодуляции.  Демодулированный    сигнал  по

последовательному интерфейсу передается в САУ. Подавитель импульсных

помех  ПИП  служит  для  устранения  влияния  импульсных  помех  на  канал

приема.

Передатчик  состоит  из  усилителя  мощности,  на  который  подается

сигнал

с

синтезатора

частоты.

Аттенюатором,

управляемым

микроконтроллером,  можно  изменять  уровень  мощности  отдаваемой  в

антенну.

Схема  контроля  обеспечивает  проверку  ПП-2.  Приемник  проверяется

на уровне чувствительности генератором шума ГШ.

1.5.6  Пульт  управления  ПУ  представляет  собой  оконечное  устройство

ввода-вывода  речевой  информации.  ПУ  предназначен  для  управления

работой радиостанции, отображения ее состояния с помощью графического

ЖКИ  индикатора  и  светодиодных  индикаторов  и  ведения  переговоров  с

помощью  трубки  МТТ,  микрофона,  встроенного  громкоговорителя,  а  также
