Радиостанция РВС-1-01. Руководство по эксплуатации - часть 18

 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


7 1

2.3.3 Порядок работы радиостанции в режиме «СРС»

2.3.3.1 Независимо от положения трубки МТТ (на держателе пульта или

снята)  радиостанция  находится  в  режиме  открытого  канала  на  выбранном

ранее  диапазоне - индикатор  «ОТ/ЗК»  напротив  кнопки  установленного

диапазона  светится  зеленым  светом.  Для  смены  диапазона  нажать  на

соответствующие  кнопки  ПУ  или  ПД.  Переключение  радиостанции

показывает индикатор рядом с кнопкой.

Перевод радиостанции на другой канал производится нажатием кнопок

от «1» до «3» или переходом на другую группу каналов. Переход на другую

группу производится при нажатой и удерживаемой клавише «УКВ» нажатием

одной  из  кнопок  от «1» до «3» пульта  ПУ.  Индикация  выбранного  канала

осуществляется свечением светодиода на передней панели пульта ПУ и ПД,

группа и канал отображаются на ЖК индикаторе пульта ПУ.

2.3.3.2  Прослушать  радиоканал,  если  он  занят  переговорами  других

абонентов, дождаться конца переговоров.

2.3.3.3  Нажать  тангенту  трубки  МТТ  и  голосом  вызвать  абонента.  При

этом  индикатор  «ПМ/ПД»  засветится  красным  светом.  Отпустить  тангенту

(индикатор «ПМ/ПД» погаснет), прослушать ответ.

2.3.3.4  При  приеме  голосового  вызова  от  других  радиостанций  нажать

тангенту трубки МТТ и ответить вызываемому абоненту.

2.3.3.5  Работа  пульта  дополнительного  ПД  в  режиме  «СРС»  не

отличается от работы в режиме «ПРС», за исключением режима открытый-

закрытый  канал.  В  режиме  «СРС»  установка  ПД  в  держатель  не  приводит

изменений  состояния  канала  приема.  Переключение  каналов  на  пульте  ПД

возможно только в пределах выбранной на пульте ПУ группы каналов.

2.3.3.6  Работа  в  режиме  «СРС»  в  УКВ  диапазоне  возможна  на 18

каналах, в двух равноправных наборах частот – СРС1 и СРС2 (по 9 каналов

в  каждом).  Выбор  СРС1  или  СРС2  осуществляется  через  функциональную

клавишу «F». Меню изменения режима «ПРС-СРС» и выбора «СРС1-СРС2»

показано на рисунке 45.

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





7 2





Рисунок 45

Для выбора режимов «ПРС», «СРС1» или «СРС2» нажать кнопку «2» и в

открывшемся меню нажатием кнопки «5» выбрать требуемый режим.

2.3.4  Порядок  работы  радиостанции  в  режиме  служебной

(межкабинной) связи

2.3.4.1  Режим  служебной  (межкабинной)  связи  используется  при

размещении  двух  пультов  одной  радиостанции  в  разных  кабинах

локомотива.  Вход  в  режим  служебной  связи  представлен  на  рисунке 46 и

производится  клавишей  “F”  пульта  через  «Меню1»,  затем  нажатием

клавиши «3»





Рисунок 46

Работа межкабинной связи имеет следующие особенности:

 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


7 3

-  служебная  связь  не  влияет  на  режим  приема  радиостанции,  для

работы на передачу необходимо выйти из режима служебной связи;

-  выход  из  режима  служебной  связи  производится  однократным

нажатием любой кнопки пульта, кроме кнопок «^» и «v»;

- регулировка громкости  режима служебной связи производится только

для внутреннего громкоговорителя пульта, выносной громкоговоритель в
работе служебной связи не участвует;

- если второй пульт включен, то вызов с первого пульта производится

голосом и для ответа ему необходимо войти в режим служебной связи;

-  если  второй  пульт  выключен,  то  он  всегда  находится  в  режиме

служебной связи.

2.3.5  Порядок  работы  радиостанции  в  режиме  выключения

(блокировки) неиспользуемого пульта

2.3.5.1 Для изменения режима блокирования неиспользуемого пульта в

конфигураторе  общих  параметров  в  строке  “Отключение  ПУ”  установить

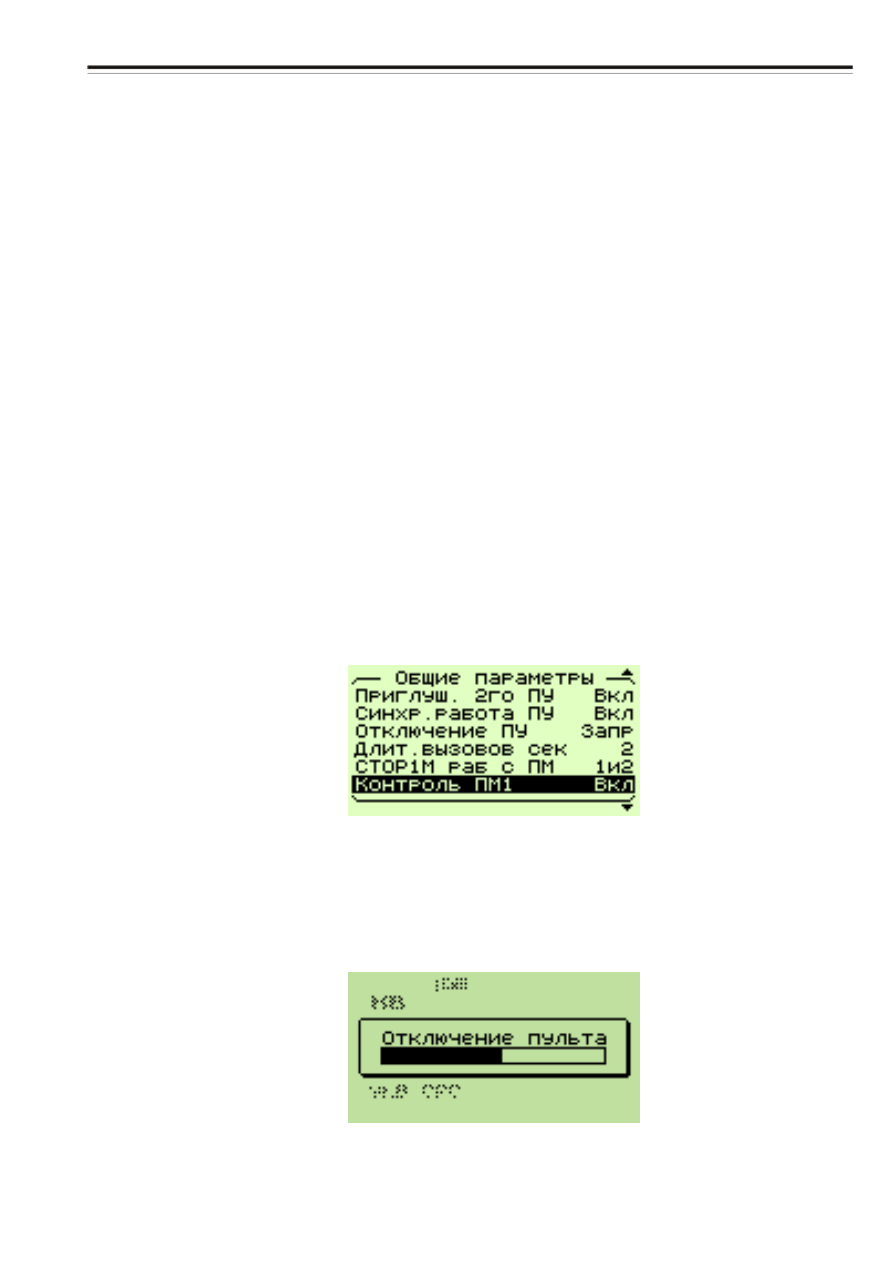

состояние “Разр/Запр”, как показано на  рисунке 47



Рисунок 47

2.3.5.2

Включение

режима

блокировки

производится

на

неиспользуемом пульте нажатием кнопки “F” пульта и удержанием не менее

5 с, до появления бегущей строки согласно рисунку 48



Рисунок 48

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





7 4

Если отпустить кнопку раньше, чем бегущая строка дойдет до конца, то

включение  режима  блокировки  будет  остановлено.  При  удержании  кнопки

“F”  до  конца  бегущей  строки  пульт  заблокируется,  погаснут  все

светодиодные индикаторы и ЖК индикатор.

2.3.5.3  Для  включения  заблокированного  пульта  предварительно

выключить  другой  (работающий)  пульт.  В  противном  случае  на  экране

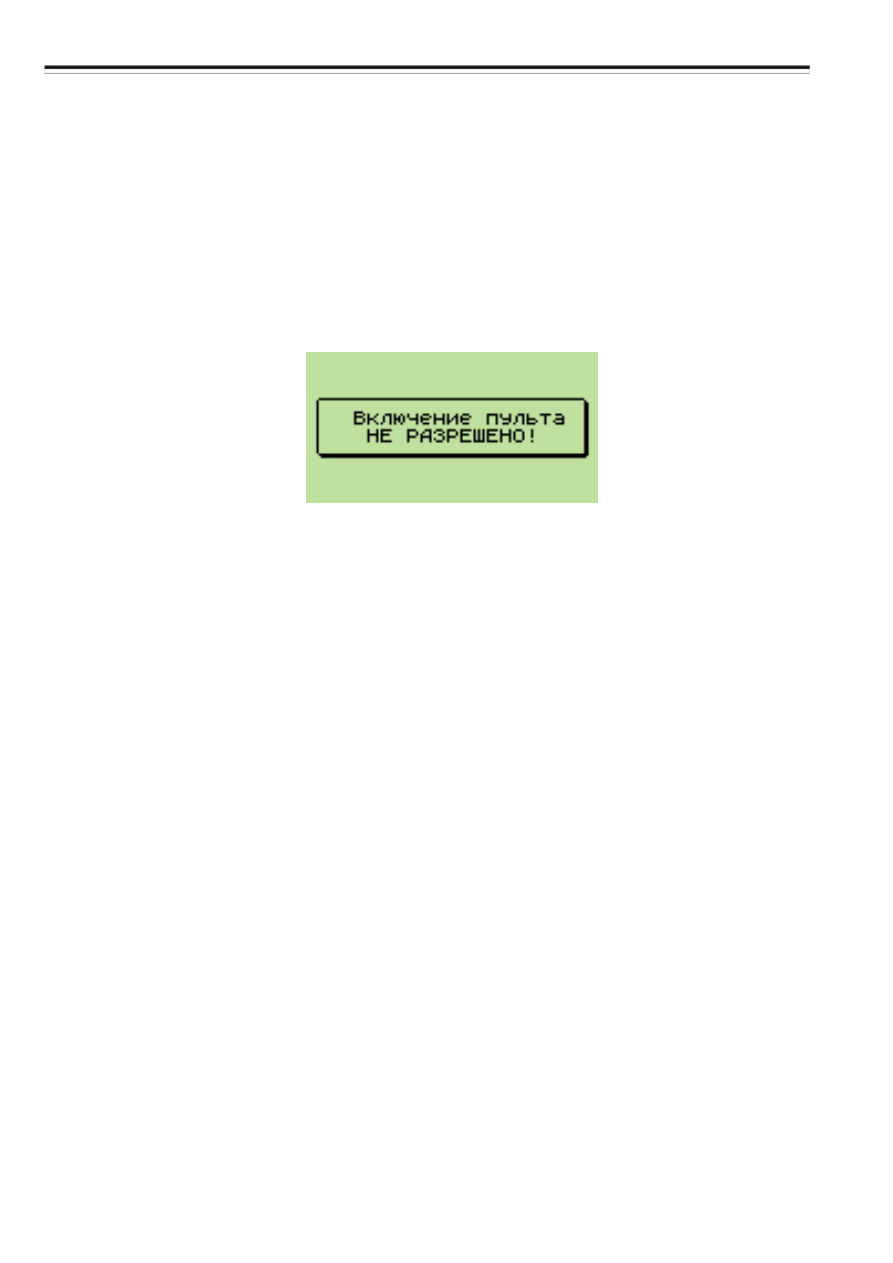

пульта появится сообщение в соответствии с  рисунком 49.



Рисунок 49

После выключения одного из пультов совместная работа двух пультов

невозможна,  кроме  режима  межкабиной  связи,  они  могут  работать  только

поочередно.

3 Техническое обслуживание радиостанции

3.1 Общие указания

3.1.1

Техническое

обслуживание

(планово-предупредительная

проверка)  рекомендуется  проводить  один  раз  в  два  года.  Право  на

техническое

обслуживание

имеет

технический

персонал

с

квалификационной  группой  по  технике  безопасности  не  ниже III, изучивший

настоящее руководство по эксплуатации.

3.1.2

Проверка

технического

состояния

работоспособности

радиостанции  проводится  в  соответствии  с  технологическими  картами  на

радиостанцию РВС-1.

4 Текущий ремонт

 4.1

Ремонт радиостанции производится заменой неисправных сменных

модулей.  Ремонт  сменных  модулей  производится  на  заводе-изготовителе
