EMERGENCY INFORMATION

Remove the ignition key and switch off ALL electrical
equipment of BOTH vehicles, then follow the instructions
below:

1 Connect a booster cable between the positive (+)

terminals of both batteries. Connect another booster
cable from the negative terminal of the donor battery
(A) to a good earth point (an engine mounting or other
unpainted surface, for example), at least 0.5 m from
the battery of the disabled vehicle (B).

2 Check that the cables are clear of moving parts of both

engines, then start the engine of the donor vehicle and
allow it to idle for a few minutes.

3 Now start the engine of the vehicle with the

discharged battery (DO NOT crank the engine for
more than 10 seconds). If the disabled vehicle will
not start after several attempts, it may need to be
repaired. Please contact the MG Authorised Repairer
for an overhaul.

4 After both the vehicles have normally started, allow

the engines of the disabled vehicle to idle for more

than 2 minutes before shutting down the engine of the
donor vehicle and disconnecting the booster cables.

5 Disconnecting the booster cables.

Disconnecting

the booster cables must be an exact reversal of the
procedure used to connect them, i.e. disconnect the
BLACK negative cable from the earth point on the
disabled vehicle FIRST.

IMPORTANT

NEVER turn on any electrical equipment on the
disabled vehicle before removing the booster
cables.

193

5

EMERGENCY INFORMATION

Vehicle Recovery

Towing for Recovery

Towing Eye

DO NOT use a tow rope that is twisted — any untwisting force could unscrew the front towing eye.

194

EMERGENCY INFORMATION

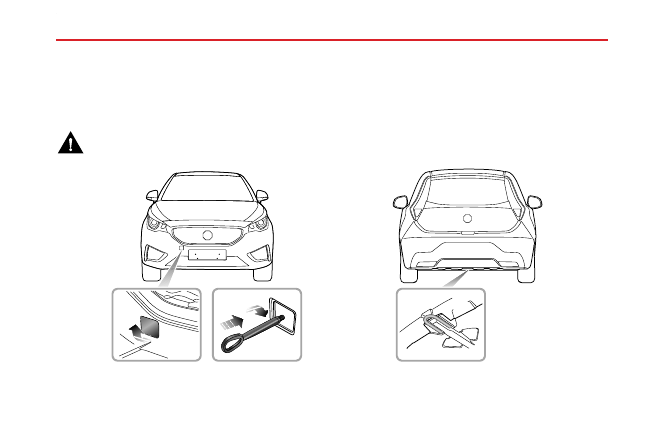

Your car is equipped with a removable towing eye, that
can be used at the front of your vehicle. The towing eye
is stored in the tool kit beneath the loadspace floor when
not in use. To fit the front towing eye, remove the small
cover on the bumper, then screw the towing eye into the
threaded hole in the bumper beam through the small hole
(as shown in the figure). Ensure the towing eye is fully
tightened.

Your car is equipped with a fixed towing eye at the rear of
the vehicle.

Note: The towing eye cover may be secured to the
bumper by a plastic cord.

Both towing points are intended for use by qualified
recovery specialists to assist in the recovery of your
car when a breakdown or accident occur. They are not
designed for towing other vehicles, and must NEVER be
used to tow a trailer or caravan. The car can be towed by
using a soft rope, but a hard rod is preferred.

Towing

If, due to an electrical fault, potential safety
hazards may exist, it is not allowed to put the
ignition switch in the ON position.

When towing, DO NOT suddenly accelerate
or brake suddenly, this can cause accidents.

Suspended Towing

If your car needs to be towed, most qualified recovery
specialists will use wheel lift equipment to suspend the
front wheels, while the rear wheels remain on the ground.
Ensure the parking brake is released, the hazard warning
lamps are activated and no passengers are left in the vehicle.

195

5

EMERGENCY INFORMATION

Four-Wheel Touchdown Towing

If your vehicle is towed with the four wheels on the ground,
observe the following precautions:

1 Switch the ignition to the ON/RUN position to enable

the brake lights, wipers and direction indicators to be
operated if necessary.

2 Place the shift lever in N position.

3 Release the parking brake.

4 Turn on the hazard warning lamps.

5 If the transmission is damaged or is subject to a lack

of lubricating oil, DO NOT tow the vehicle with four
wheels on the ground.

6 DO NOT tow backward with front wheels (drive

wheels) on the ground.

Without the engine running, greater effort will be required
to operate the brake pedal and turn the steering wheel.
Longer stopping distances will also be experienced.

196

EMERGENCY INFORMATION

Transporter or Trailer with Rope

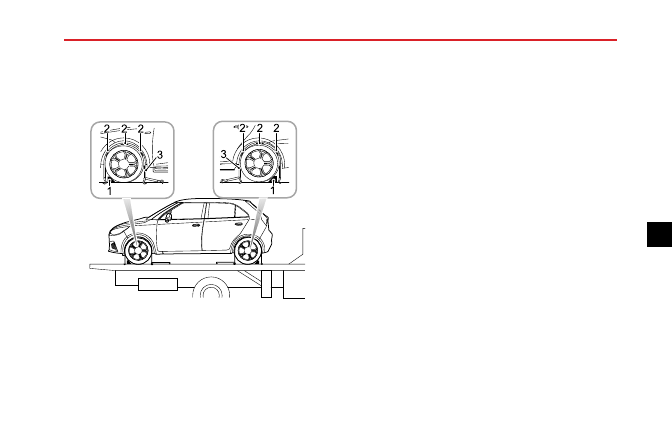

If your vehicle is to be transported on the back of a trailer
or transporter, it must be secured as illustrated:

Position the car on the trailer, apply the parking brake, and
place the shift lever in N position. Place the wheel chock
(1) as shown in the figure, then place the anti slip rubber
pad (2) around the circumference of the tyre.

Fit the lashing straps (3) around the wheels and secure to
the trailer. Tighten the straps until your vehicle is securely
held.

197

5

EMERGENCY INFORMATION

Tyre Repair and Wheel Replacement

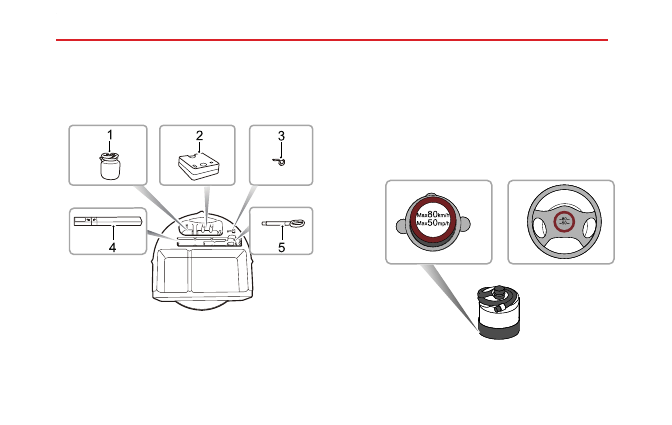

Tool Identification (including tyre repair
tool)

4

1

2

3

5

1

Repair Fluid Reservoir

2

Electric Air Pump

3

Wheel Bolt Cap Removal Tool

4

Warning Triangle

5

Towing Eye

Tyre Repair

1 Remove the label at the bottom of the repair fluid

reservoir and attach it to the steering wheel to remind
the driver not to exceed 50 MPH （80 km/h）.

8 0

5 0

M a x

k m /h

M a x

m p /h

8 0
5 0

M a x

k m /h

M a x

m p /h

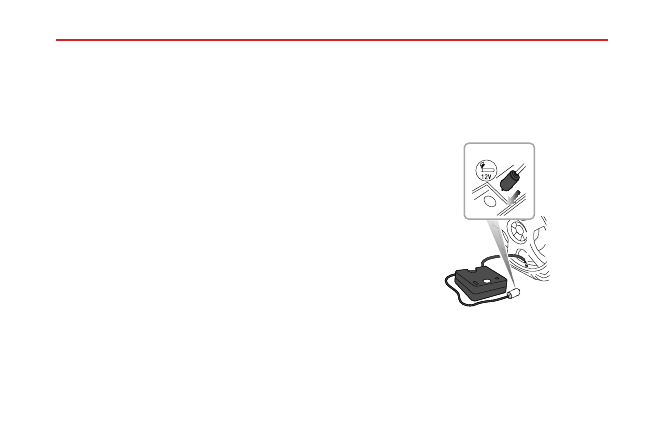

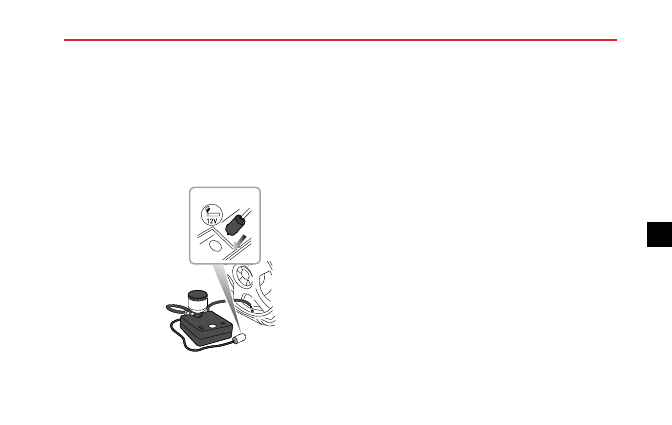

2 Connect the air hose of the electric air pump to the

repair fluid reservoir. Invert the repair fluid reservoir

198

EMERGENCY INFORMATION

on the groove of the electric air pump. Remove the
valve dust cap of the damaged tyre, and connect the
hose connector of the repair fluid reservoir to the
tyre valve. Check if the power switch of the electric
air pump is off (with "O pressed), then connect the
electric air pump plug to the 12V power socket in
the centre console, and turn the ignition switch to the
ACC or ON/RUN position.

Note:

To

avoid

battery

discharge,

it

is

recommended to keep the engine running.

3 Switch on the power switch of the electric compressor

(i.e., press “-”), to start pumping sealant into the
tyre. The tyre sealant bottle will become empty after
approximately 30 seconds. The tyre should reach the
specified pressure within 5 to 10 minutes.

Note: The pressure gauge may briefly reach 6
bar (87 psi), then the pressure begins to drop to
normal.

4 When the required pressure is reached, switch off the

power switch of the electric compressor (i.e., press
“O”).

Note:

If the required pressure cannot be

reached within 10 minutes, please disconnect the
compressor, drive the vehicle 10 metres (33 feet)
approx forward or backward to allow the sealant
to spread within the tyre. If the required pressure
can still not be reached, the tyre is severely
damaged and you should seek assistance from an
MG Authorised Repairer.

199

5

EMERGENCY INFORMATION

Note: Continued use of the electric air pump
for more than 10 minutes may result in motor
overheat and damage.

5 Remove the tyre sealant bottle from the slot in the

compressor, disconnect the hose from the tyre valve,
remove the compressor plug from the centre console
power socket, return the tyre repair kit to its stowage
tray.

6 After successfully adding sealant to the tyre, drive

immediately for a short time (around one minute) this
will allow the sealant to distribute evenly inside the
tyre. Continue driving and do not exceed 50 MPH (80
km/h). After a further 10 minutes, find a safe place to
stop and recheck the tyre pressure.

Please take different measures based on the tyre pressure
measured:

• If the tyre pressure has dropped to less than 0.8 bar

(11.6 psi), do not continue driving, seek assistance
instead.

• If the tyre pressure is between 0.8 bar (11.6 psi) and

specified pressure, connect the hose of electric air

pump to the tyre valve, and connect the plug of the
electric air pump to the power socket, then switch on
the electric air pump to inflate the tyre until it reaches
the specified pressure. Repeat the operations of step 6
after driving a maximum distance of 3 miles (5 km).

22 33 WW

• If the tyre pressure has not dropped, you may continue

driving, but the vehicle speed must not exceed 50 MPH
(80 km/h), and the driving mileage must not exceed 125
miles (200 km).

200

EMERGENCY INFORMATION

Note: DO NOT remove foreign objects (eg. screws,
nails) from the tyre. The tyre repair system must only
be used when the foreign object is in the tread pattern
(A), DO NOT attempt a repair when the damage is in
the sidewall of the tyre (B).

A

B

B

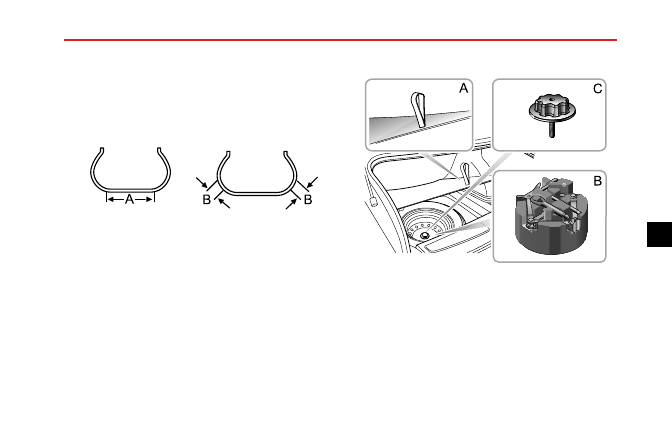

Accessing the Spare Wheel and Tools

*

A

B

C

To access the spare wheel and tools:

1 Use the lifting strap to raise the luggage carpet. (A)

2 Remove the tool tray. (B)

3 Unscrew the spare wheel clamp and lift the wheel from

the boot. (C)

201

5

EMERGENCY INFORMATION

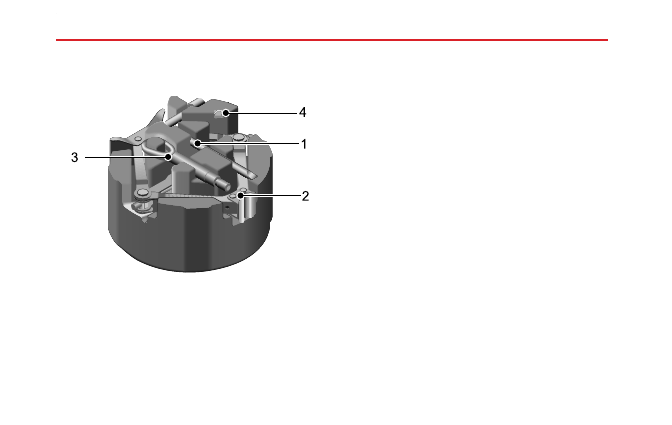

Tool Identification

*

3

1

2

4

1 Wheel nut wrench.

2 Jack

3 Front towing eye.

4 Trim removal tool

Changing a Wheel

*

If possible, choose a safe place to stop away from the main
thoroughfare. Always ask your passengers to get out of the
car and wait in a safe area away from other traffic.

Switch on hazard lights. If available, position a warning
triangle or a flashing amber light 50 to 150 metres (150
to 500 ft) behind your vehicle to warn approaching traffic.

Before changing a wheel, ensure the front wheels are in the
straight ahead position, apply the parking brake and select
first gear.

Observe the following precautions:

• Ensure the jack is positioned on firm, level ground;

NEVER on soft ground, or over metal gratings or
manhole covers. DO NOT place additional material
between the jack and the ground, this may jeopardise
the safety of the jacking operation.

• If jacking on a slope is essential, place chocks at the front

and rear of the wheel diagonally opposite the one to be
removed.

• NEVER jack the car with passengers inside or with a

caravan or trailer connected!

202

EMERGENCY INFORMATION

Positioning the Jack

NEVER work beneath the car with the jack
as the only means of support. The jack is
designed for wheel changing only!

NEVER jack the car using any jacking points
other than the designated points shown.
Serious damage to the car could result.

Avoid accidental contact with any underbody
parts,

especially

hot

exhaust

system

components.

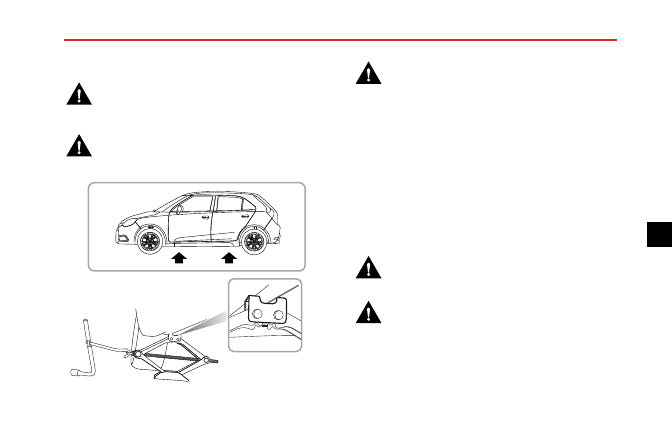

Position the jack on firm level ground under the jacking
point nearest the wheel to be removed. Note that the jack
head must fit into the corresponding recess in the sill plate
(see inset in illustration).

Turning the jack screw by hand, adjust the jack until the jack
head fits snugly onto the sill in the correct area. Ensure that
the base of the jack is in full contact with the level ground.

Changing the Wheel

Check spare tyre pressure regularly. Always
check tyre pressures after changing a wheel.

Ensure that wheel nuts are tightened to
correct torque of 105 - 115 Nm.

1 Before raising the car, use the wheel wrench to slacken

each of the wheel nuts half a turn anti-clockwise.

203

5

EMERGENCY INFORMATION

Note: Depending on the style of wheels fitted it
may be necessary to remove wheel nut covers,
centre cap or wheel trim. Use the special tool
located within the tool kit to remove the relevant
trim type.

Note: The locking wheel nuts on vehicles fitted
with them (one locking wheel nut per wheel) can
only be loosened or tightened by using the adapter
provided.

*

2 Turn the jack screw clockwise to raise the car until the

tyre is clear of the ground.

3 Remove the wheel nuts and place them in the tool tray

to prevent them from being lost.

4 Remove the road wheel.

Note: Avoid placing wheels face down on the
ground - the surface may be scratched.

5 Fit the spare wheel and tighten the wheel nuts until the

wheel is seated firmly against the hub.

6 Lower the car and remove the jack, then FULLY tighten

the wheel nuts in a diagonal sequence.

7 Finally, return the tools to the tool tray and the wheel

(face down) to the well in the loadspace floor

Note:

Recheck the wheel nut torque after initial

tightening.

Note: Consult your MG Authorised Repairer or tyre
specialist for a replacement tyre, as soon as possible.

204

EMERGENCY INFORMATION

Fuse Replacement

Fuse

Fuses are simple circuit breakers which protect the car’s
electrical equipment by preventing the electrical circuits
from being overloaded. A blown fuse may be indicated
when the item of electrical equipment it protect stops
working.

The mounting location and rating of each fuse is shown on
the label printed on the fuse box cover.

If a fuse is suspected faulty, you may remove it from the
fuse box and observe if the metal wire in the fuse is blown.

It is recommended to have spare fuses in the vehicle, which
can be obtained from a local MG Authorised Repairer.

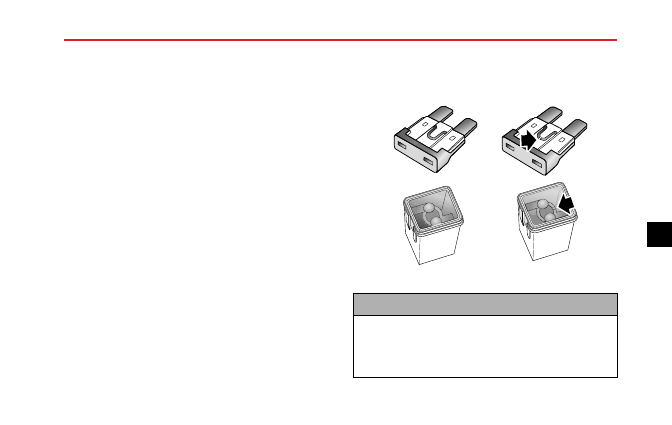

Comparison Before and After the Fuse is Blown

IMPORTANT

• NEVER attempt to repair a blown fuse.

ALWAYS

replace a fuse with one of the same rating.

• If a replaced fuse fails immediately, please contact an

MG Authorised Repairer as soon as possible.

205

5

EMERGENCY INFORMATION

Fuse Box

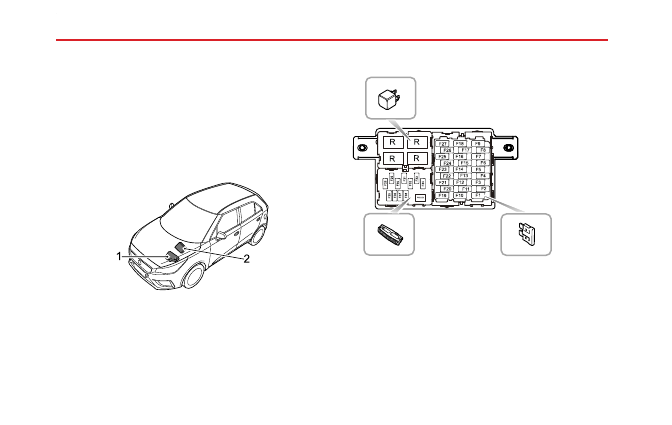

The vehicle is equipped with 2 fuse boxes:

• Engine compartment fuse box (on the left of the engine

compartment).

• Passenger compartment fuse box (below the passenger

side glove box).

V5026

2

1

1 Engine Compartment Fuse Box

2 Passenger Compartment Fuse Box

Passenger Compartment Fuse Box

R

R

R

R

F

1 0

F 1 1

F 1 2

F 1 3

F 1 4

F 1 5

F 1 6

F 1 7

F 1 8

F 1 9

F 2 0

F 2 1

F 2 2

F 2 3

F 2 4

F 2 5

F 2 6

F 2 7

F 1

F 2

F 3

F 4

F 5

F 6

F 7

F 8

F 9

P

U L L E R

F

3

7

F

3

6

F

3

8

F

3

4

F

2

8

F

3

1

F

3

0

F

3

2

F

2

9

F

3

3

F

3

5

Check or Replace a Fuse

1 Switch off the ignition switch and all electrical

equipment, disconnect the battery negative cable.

2 Remove the closing panel beneath the glovebox to

access the fuse box.

3 Hold the fuse head with a fuse extraction tool, pull and

remove the fuse. Check if any fuse is blown.

206

EMERGENCY INFORMATION

4 If a fuse is blown, replace it with another fuse of the

same ampere value.

Fuse Specification

Code

Specs

Function

F1

20A

Rear wiper relay, Rear wash relay

F2

15A

Central lock motor (unlock)

F3

10A

Diagnostic socket, Rearview mirror
switch, Central door locking switch

F4

5A

Steering angle sensor, Headlamp
leveling, Master light switch

F5

10A

Horn relay

F6

10A

DC/DC, SCS control unit, Instrument
pack, Body control module, TPMS,
MTC, ETC, Daytime running lamp relay,
Passenger airbag disable switch

F7

15A

Super lock relay

F8

10A

Airbag control module

F9

10A

Fuel pump relay, Inertia switch

Code

Specs

Function

F10

5A

Left side lamp, Left tail lamp, Interior
switch illumination

F11

5A

Interior lights

F12

5A

Right side lamp, Right tail lamp, Rear
license plate lamp, Interior switch
illumination

F13

15A

Brake pedal switch

F14

15A

Central lock motor (lock)

F15

10A

Reverse switch

F16

15A

Front power socket

F17

-

-

F18

10A

Blower relay, Body control module,
Passenger compartment fuse box
fuseF11, Rear wash relay, Instrument
pack, Light sensor, Color radio, Radio

F19

7.5A

Left brake lamp, High-mounted brake
lamp

F20

25A

Rear left window lift switch

207

5

EMERGENCY INFORMATION

Code

Specs

Function

F21

7.5A

Right brake lamp

F22

25A

Rear right window lift switch

F23

5A

Body control module, Starter relay,
Engine control module

F24

25A

Front passenger window lift switch

F25

20A

Rear window heating element

F26

25A

Driver door combination switch

F27

10A

Outside door mirror heating element

F28

20A

Radio, Color radio, Entertainment
system panel switch

F29

-

-

F30

10A

MTC, ETC, ETC panel, TPMS

F31

-

-

F32

10A

Instrument pack

F33

-

-

Code

Specs

Function

F34

10A

DAB

F35

-

-

F36

-

-

F37

-

-

F38

-

-

208
