AIR CONDITIONING AND AUDIO SYSTEMS

Supported Texts/Images

The

entertainment

system

supports

the

following

text/image formats, other formats may not work normally.

JPEG, GIF, BMP, PNG.

Basic Operations

Entertainment Player Control Panel

1

2

3

4

5

1 SRC: Switch to next available multimedia function.

2

: When playing audio, short press to return to the

beginning of the track (except the Bluetooth music
mode), short press again to switch to previous track,
and long press to rewind (except the Bluetooth music
mode). When playing video, short press to switch
to previous video, and long press to rewind. When
playing the radio, short press to switch to previous
station; long press to search and play the previous
station; long press continuously, the system will search
through a cycle, then stop at the current station and
continue to play it.

65

2

AIR CONDITIONING AND AUDIO SYSTEMS

3 Power Button/Volume Knob:

short press to shift

between working state and suspend state. Long press
for 10 seconds to restart the system. Rotate to adjust
the system volume.

4

: When playing audio/video, short press to switch

to next track/video (except the Bluetooth music
mode), and long press to fast forward. When playing
the radio, short press to switch to next station; long
press to search and play the next station; long press
continuously, the system will search through a cycle,
then stop at the current station and continue to play
it.

5

: Mute/Cancel Mute. When playing music or video

this will mute any sound. When using the telephone,
this button is inactive

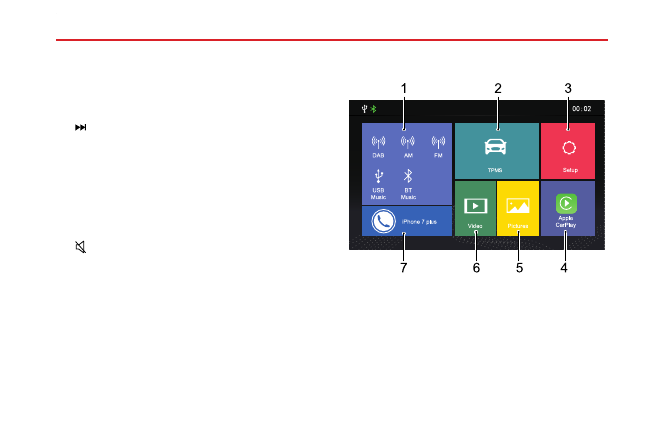

Main System Interface

11

11 ;; 11 33

V

ide o

P icture s

Apple

Ca rP la y

TPMS

S e tup

iP hone  7 plus

D

AB

AM

US B

Music

BT

Music

FM

7

4

5

1

2

3

6

1 Radio/Music

Touch to enter the Radio/Music interface.

2 TPMS

Touch to enter the TPMS interface.

3 Settings

66

AIR CONDITIONING AND AUDIO SYSTEMS

Touch to enter the Setting interface.

4 Apple CarPlay

Touch to enter the Apple CarPlay interface.

5 Picture

Touch to enter the Picture interface.

6 Video

Touch to enter the Video interface.

7 Phone

Touch to enter the Bluetooth Phone interface.

Power On/Off

Power On

Short press the power button to start the system.

If the vehicle power is turned off with the system currently
in playback mode, the system will be automatically powered
on when the vehicle power is turned on again.

If the vehicle power is turned off with the system in the Off
state, short press the Power button on the system control
panel to power-on the system after the vehicle power is
turned on again.

With the system ON, long press the Power button on the
system control panel for a period greater than 10 seconds,
and the system will be automatically restarted.

Power Off

With the system operating, long press the power button
to switch the system off.

Turn off the vehicle power, and the system is automatically
powered off.

67

2

AIR CONDITIONING AND AUDIO SYSTEMS

After the ignition switch is turned off, press the On/Off
button to turn on the entertainment system, the system
will be automatically powered off after 30 minutes.

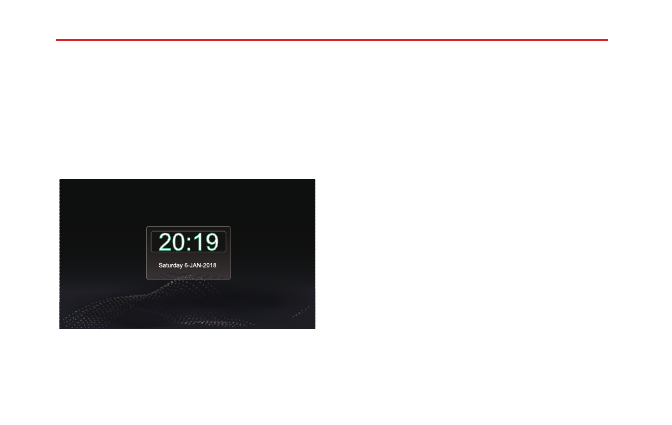

Standby Mode

Short press the Power button to allow the entertainment
system to enter the standby mode, the operation of the
system will be suspended.

2

0:19

Saturday 6-JAN-2018

In the standby mode, all sounds will be muted, and the panel
buttons can not be used for other operations. To cancel
the standby mode, press the Power button again.

The standby mode can also be cancelled by the following
operations:

• The system automatically skips to the reverse screen

during parking when reverse gear is selected.

• Turn off the vehicle power, and the system is directly

powered off.

68

AIR CONDITIONING AND AUDIO SYSTEMS

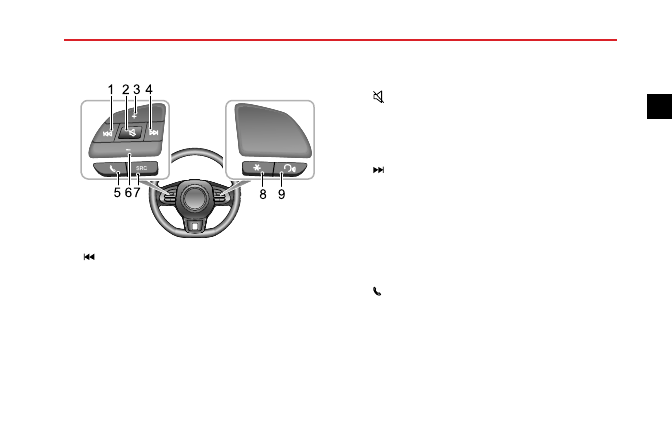

Steering Wheel Control Buttons

1

3

2

4

5 6 7

9

8

1

: When playing audio, short press to return to the

beginning of the track (except the Bluetooth music
mode), short press again to switch to previous track,
and long press to rewind (except the Bluetooth music
mode). When playing video, short press to switch
to previous video, and long press to rewind. When
playing the radio, short press to switch to previous
station; long press to search and play the previous
station; long press continuously, the system will search

through a cycle, then stop at the current station and
continue to play it.

2

: Mute/Cancel Mute. When playing music or video

this will mute any sound. When using the telephone,
this button is inactive

3 Volume Up Button

4

:

When playing an audio/video, short press to

switch to next track/video (except the Bluetooth
music mode), and long press to fast forward. When
playing the radio, short press to switch to next station;
long press to search and play the next station; long
press continuously, the system will search through a
cycle, then stop at the current station and continue
to play it.

5

: Long press to hang up if in calling/talking state;

short press to answer and long press to reject if in
incoming call state.

6 Volume Down Button

7 SRC Button

Switch to next available media audio.

69

2

AIR CONDITIONING AND AUDIO SYSTEMS

8 Steering Wheel “*” Button

The steering wheel “*” button can be set as the
shortcut key to CarPlay/Home interface. To access
the setting page press and hold for 2 seconds.

9 SIRI Button

Activate/Cancel SIRI function. This button will only be
used after Apple CarPlay is enabled.

Volume Adjustment

You can adjust the volume of different audio functions via
the volume knob and steering wheel buttons. During the
volume adjustment, the system will automatically display
a pop up volume indication window, this will display the
current volume setting, and change in accordance with
control request. If no volume adjustment is detected for
3 seconds or other operations (e.g., pressing the panel
button, touching the screen) are performed, the volume
indication window automatically disappears.

Note: The playback volume of Bluetooth audios can
be adjusted through the devices themselves as well as
the entertainment player.

70

AIR CONDITIONING AND AUDIO SYSTEMS

Connecting/Disconnecting

a

USB

Storage

Device

Inserting a USB Storage Device

The USB port is located at the front of the centre console,
insert a USB device into the USB port for connection.

Removing the USB Storage Device

Check and confirm that there is no data being accessed,
then pull out the USB storage device.

Note: Do not use excessive force to insert a USB
device, this may cause damage to the socket or socket
securing device.

Note:

Some

USB

storage

devices

may

be

unidentifiable.

Note: The entertainment device may not achieve
optimum performance when some USB storage
devices are used.

Note: Connection via a USB hub is not allowed.

Bluetooth Phone

Instructions

• Connection to all mobile phones featuring Bluetooth

wireless technology is not guaranteed.

• The mobile phone that you use must be compatible

with the entertainment system so that all functions of
Bluetooth phone and the system can function correctly.

• When using Bluetooth wireless technology,

this

entertainment system may not be able to operate all
functions on the mobile phone.

• When transmitting voice and data via Bluetooth

technology, the straight-line distance between this
entertainment system and the mobile phone should not
exceed 10 metres. However, the actual transmission
distance may be shorter than the estimated distance,
depending on the usage environment.

• If Private mode is selected on the mobile phone,

hands-free call function may be disabled.

• When the entertainment system is turned off, the

Bluetooth connection will also be disconnected.

71

2

AIR CONDITIONING AND AUDIO SYSTEMS

• After the system restarts, the system will automatically

attempt to reconnect to the previously-connected
mobile phone. If the connection is terminated for some
reason, the system will automatically reconnect to the
specific mobile phone (except when the connection is
terminated due to mobile phone operation).

• Due to Bluetooth wireless connection interruption or

error occuring in the process of transmission in some
extreme conditions, the entertainment system may not
be able to be paired and connected with a mobile phone.
At this time, it is recommended to clear the paired
devices in the mobile phone and the device list on the
entertainment system, and perform pairing again.

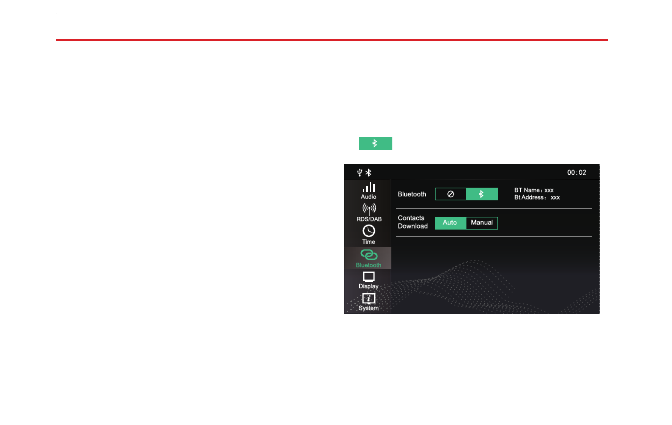

Bluetooth Pairing and Connection

Includes Bluetooth On and Off, device name, pairing code,
Bluetooth state, etc.

• Touch [Bluetooth] under [Setting] in the main interface,

and enter the Bluetooth Setting interface.

Touch

to open the Bluetooth function.

11

11 ;; 11 33

Audio

Time

Bluetooth

Display

System

Bluetooth

Contacts
Download

Auto

Manual

BT Na me ää xxx
Bt Address ää

xxx

RDS /DAB

72

AIR CONDITIONING AND AUDIO SYSTEMS

• System will display device name and Bluetooth address.

• When Bluetooth is not turned on, the status bar does

not display Bluetooth icon. When Bluetooth is turned
on but no device is connected, the status bar displays

.

When Bluetooth is turned on and a device is connected,
the status bar displays

.

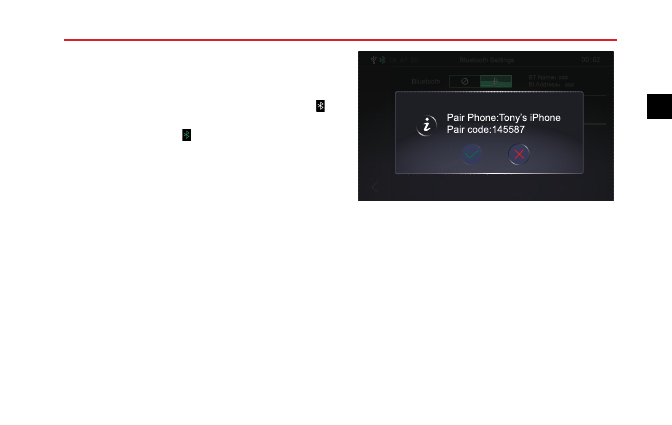

Pairing from Mobile Phone

Turn on the system Bluetooth function, request the
connection from mobile phone end for pairing with the
mobile phone.

1 Turn on the Bluetooth function on the mobile phone

and search the entertainment system for pairing.

2 If the mobile phone asks you to enter the pairing code,

enter the pairing code set in the entertainment system.

TA  AF S F

11

11 ;; 11 33

Bluetooth

Bluetooth Settings

Contacts
Download

Auto

Manual

BT Na me ää xxx
Bt Address ää

xxx

T

A  AF SF

11

11 ;; 11 33

Bluet

ooth

Bluet

ooth  Setti ngs

Conta

Conta

cts

cts

Downl

Downl

Downl

oad

oad

Auto

Auto

Manua

Manua

l

l

B

T Na me

ää x

x

x

Bt

Add

Bt

Address

ää

x

x

x

Pai

r Phon e:Tony ’s  iP hone

Pai r code:14 5587

3 After the pairing is completed, the message prompting

connection completion appears. If the pairing fails,
please repeat the procedure described above.

73

2

AIR CONDITIONING AND AUDIO SYSTEMS

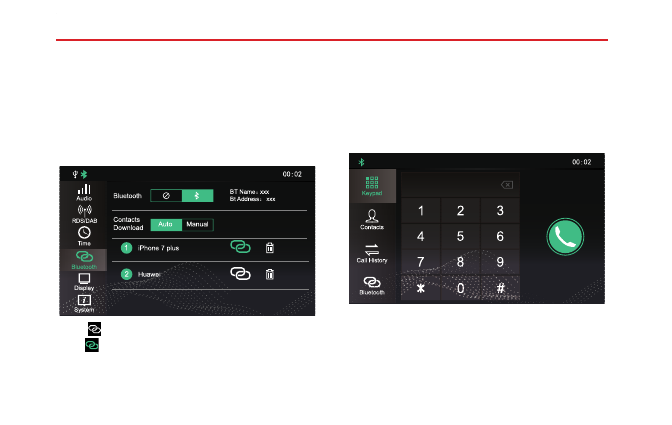

Search for a Device

If the Bluetooth function is switched on but not
connected to a specific mobile phone, the system searches
for available devices nearby which feature Bluetooth
technology and are ready to connect, after the devices
are found, they are displayed in the list. The system will
connect to the mobile device that was last connected.

11

11 ;; 11 33

Audio

Time

Bluetooth

Display

System

Bluetooth

Contacts
Download

Auto

Manual

BT Na me ää xxx
Bt Address ää

xxx

RDS /DAB

1

2

iPhone 7 plus

Huawei

Touch

to connect the mobile phone Bluetooth, and

touch

to disconnect the Bluetooth.

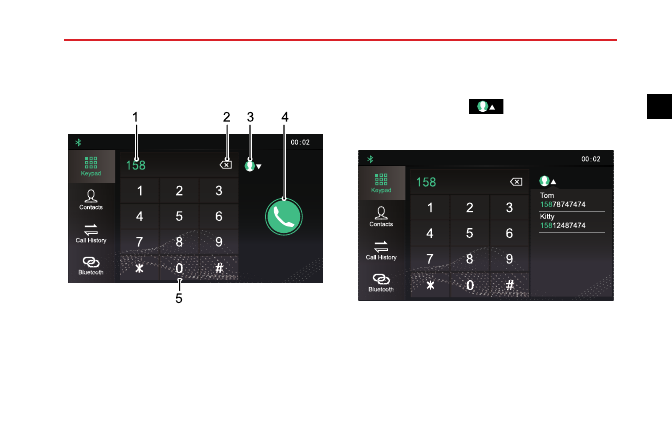

Phone Menu

Touch the Bluetooth Phone area (the mobile phone
Bluetooth is connected by default, and the mobile phone
name or type will be displayed) in the main interface
to enter the Bluetooth Phone menu, including Keypad,
Contacts, Call History and Bluetooth.

11

11 ;; 11 33

Bluetooth

Keypad

Contacts

Call History

74

AIR CONDITIONING AND AUDIO SYSTEMS

Keypad

Touch Phone area in the main interface to enter the Keypad
input interface.

11

11 ;; 11 33

Bluetooth

Keypad

Contacts

Call History

22

66 99

1

5

2

3

4

1 Input Box

You can input the phone number to be dialed.

2 Backspace/Delete Button

3

Matching a Contact

Input first three digits of the phone number, the
system will match the number with any contacts that
match the inputted numbers stored in the Contacts

immediately. Touch

to retract the matching

results or select the desired contact from the list
displayed.

11

11 ;; 11 33

22

66 99

T

om

1

587

8747474

K

itty

1

581

2487474

Bluetooth

Keypad

Contacts

Call History

4 Making a Call

5 Input Keypad Area

Contains input figures and symbols.

75

2

AIR CONDITIONING AND AUDIO SYSTEMS

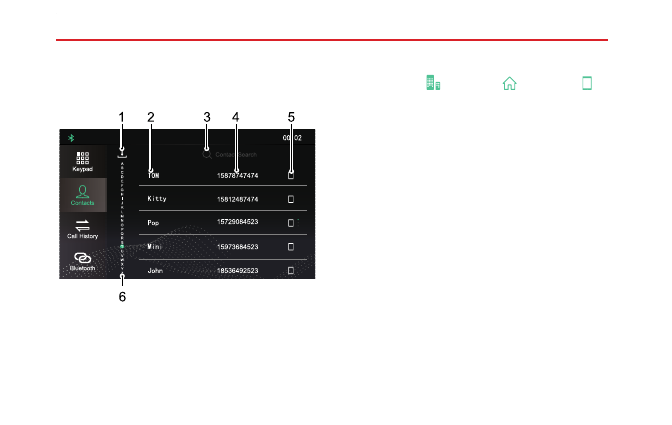

Contacts

Touch Phone area in the main interface, and then touch
[Contacts] to enter the Contacts interface.

11

11 ;; 11 33

A

B
C
D
E
F
G
H

I

J
K
L

M
N
O
P
Q
R
S

T
U
V

W

X
Y
Z

1

5878747474

15812487474

15973684523

18536492523

UU PP NN

LL jj uu uu zz

QQ pp qq

NN jj oo jj

KK pp ii oo

Bluetooth

Keypad

Contacts

Call History

Contact Search

1

6

2

3

4

5

1 Download the Contacts

2 Contact Name

3 Search a Contact

4 Phone Numbers

5 Phone Numbers Type

Office Phone:

Home Phone:

Mobile Phone:

.

6 Quickly Search a Contact

76

AIR CONDITIONING AND AUDIO SYSTEMS

Call History

Touch phone area in the main interface, and then touch
[Call History] to enter the Call History interface.

11

11 ;; 11 33

22 77 ;; 44 44

11

88 ;; 44 44

33 11 22 77 .. 11 33 .. 11 66

33

11 22 77 .. 11 22 .. 33 33

33

11 22 66 .. 11 55 .. 44 22

UU

PP NN

LL jj uu uu zz

QQ pp qq

NN jj oo jj

KK pp ii oo

Bluetooth

Keypad

Contacts

Call History

1

2

3

1 Call History Type

Dialled Calls:

Received Calls:

Missed Calls:

2 Contact Name

3 Talk Time

Call history list is arranged by time and date in reverse
chronological order.

Bluetooth

Touch

[Bluetooth]

to

enter

Bluetooth

connection

interface. Refer to "Bluetooth Pairing and Connection"
section for details.

77

2

AIR CONDITIONING AND AUDIO SYSTEMS

Making a Call

Keypad Input

11

11 ;; 11 33

22

66 99

T

om

1

587

8747474

K

itty

1

581

2487474

Bluetooth

Keypad

Contacts

Call History

1 Enter the Keypad Input interface to enter the phone

number in the text box.

2 In the case of input error, touch

, the input

number figures will be deleted one by one. Long press
the button to delete all figures.

3 Input first three digits of the phone number, the

system will match the number with any contacts that
match the inputted numbers stored in the Contacts

immediately. Touch

to retract the matching

results or select the desired contact from the list
displayed.

11

11 ;; 11 33

Bluetooth

Keypad

Contacts

Call History

4 Touch

and make a phone call through Bluetooth.

5 Touch

to end the call.

78

AIR CONDITIONING AND AUDIO SYSTEMS

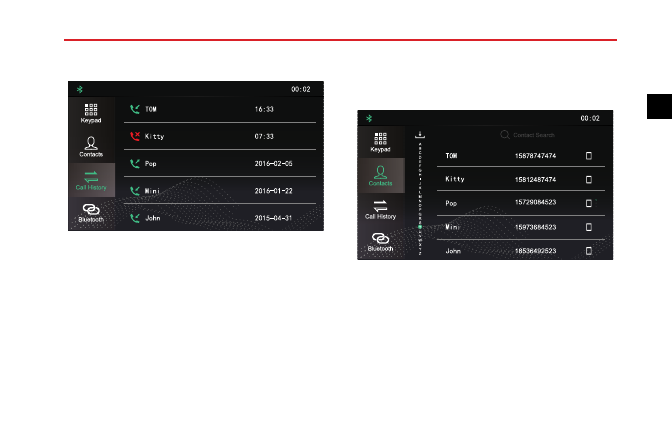

Calling from Call History

11

11 ;; 11 33

22 77 ;; 44 44

11

88 ;; 44 44

33 11 22 77 .. 11 33 .. 11 66

33

11 22 77 .. 11 22 .. 33 33

33

11 22 66 .. 11 55 .. 44 22

UU

PP NN

LL jj uu uu zz

QQ pp qq

NN jj oo jj

KK pp ii oo

Bluetooth

Keypad

Contacts

Call History

1 Enter Phone area in the main interface, and then touch

[Call History] to enter the Call History interface.

2 Touch a certain Call History record in the list to call

the contact.

Making a Call in the Contacts

Enter Phone area in the main interface, and then touch
[Contacts] to enter the Contacts interface.

11

11 ;; 11 33

A

B
C
D
E
F
G
H

I

J
K
L

M
N
O
P
Q
R
S

T
U
V

W

X
Y
Z

1

5878747474

15812487474

15973684523

18536492523

UU PP NN

LL jj uu uu zz

QQ pp qq

NN jj oo jj

KK pp ii oo

Bluetooth

Keypad

Contacts

Call History

Contact Search

Download the Contacts

When the entertainment system and mobile phone
Bluetooth are connected, the system will automatically
download the contacts in the mobile phone into the
system.

To prevent this from happening, use the

Auto/Manual selection button on the Bluetooth homepage
and set to Manual.

79

2

AIR CONDITIONING AND AUDIO SYSTEMS

In the Contacts interface, click

to download the contacts

manually.

Enter Bluetooth phone interface,

and then touch

[Contacts]. The contacts in the mobile phone will appear.

The contacts synchronized via Bluetooth support quick
search calling, it does not support deleting contacts.

Note: For some mobile phones, a dialog box asking
whether to synchronise the phone book will pop up
before synchronisation of contacts.

Note: Since the system temporarily does not support
some commercially available mobile phones, cases of
no synchronisation of Bluetooth phone book will occur
on non supported phones.

Note:

New contacts that are added will not be

displayed until the next syncronisation is carried out.

Quick Search

Touch a letter at the left side of the contacts interface or
slide the highlighted area to quickly locate the contacts with
this letter as the initial letter.

11

11 ;; 11 33

A

B
C
D
E
F
G
H

I

J
K
L

M
N
O
P
Q
R
S

T
U
V

W

X
Y
Z

1

5878747474

15812487474

15973684523

18536492523

UU PP NN

LL jj uu uu zz

QQ pp qq

NN jj oo jj

KK pp ii oo

Bluetooth

Keypad

Contacts

Call History

T

Contact Search

Touch the contact search area on the interface, input the
initial letter of the name to be searched or input the name
to search, the filtered list of contacts will be displayed, then
touch and call the contact.

80
