Calling the Entry in “Contacts”

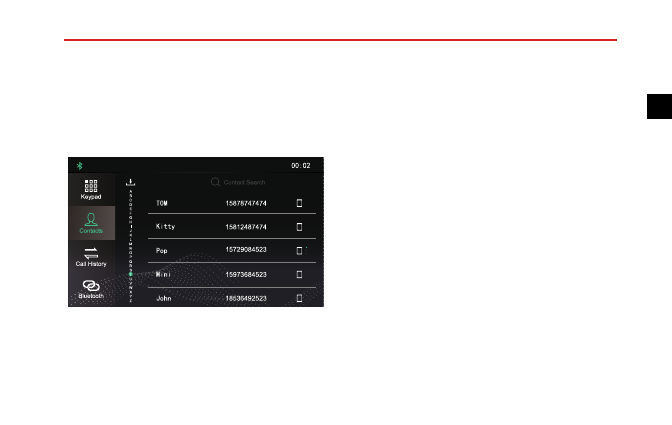

Directly touch the contact list in [Contacts] interface to
make a call.

When a contact person has multiple contacts, click the
phone numbers type icon to select the phone number, and
then make a call.

11

11 ;; 11 33

A

B
C
D
E
F
G
H

I

J
K
L

M
N
O
P
Q
R
S

T
U
V

W

X
Y
Z

1

5878747474

15812487474

15973684523

18536492523

UU PP NN

LL jj uu uu zz

QQ pp qq

NN jj oo jj

KK pp ii oo

Bluetooth

Keypad

Contacts

Call History

Contact Search

Calls from the Mobile Phone

Note: Please observe local laws when using the mobile
phone directly. It is illegal to access a mobile phone
whilst driving a vehicle.

1 Ensure the Bluetooth function of the phone is enabled

and paired with the system.

2 Select a contact from the phone and dial directly from

the phone.

81

2

AIR CONDITIONING AND AUDIO SYSTEMS

Incoming Call

Answer an Incoming Call

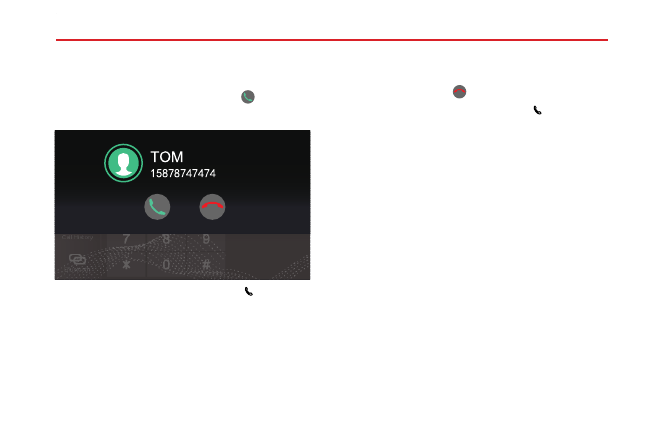

• When there is an incoming call, touch

to answer the

call.

11

11 ;; 11 33

Keypad

Contacts

TOM

22 66 99 88 99 88 55 88 55 88 55

• If there is an incoming call, short press

button on the

steering wheel to answer the call.

• You may also select to answer the call with your mobile

phone.

Note: Please observe local laws when using the mobile
phone directly. It is illegal to access a mobile phone
whilst driving a vehicle.

Reject an Incoming Call

• In the main system interface or full screen mode of an

incoming call, touch

to reject the call.

•

If there is an incoming call, long press

button on the

steering wheel to reject the call.

• You may also select to reject the call with your mobile

phone.

Note: Please observe local laws when using the mobile
phone directly. It is illegal to access a mobile phone
whilst driving a vehicle.

82

AIR CONDITIONING AND AUDIO SYSTEMS

Switch to Private Mode

22

66 99 88 99 88 55 88 55 88 55

11

11 ;; 11 55

11

11 ;; 11 33

Bluetooth

Keypad

Contacts

Call History

TOM

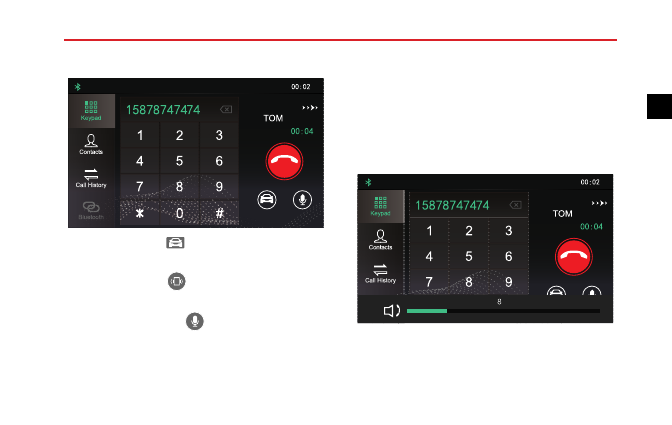

During the call, touch

to enter Private Mode (defaults

to Speaker Mode).

During the call, touch

button to restore the Speaker

Mode.

During the call, touch

to switch between the

microphone mute or enable function.

In Private Mode, you may continue with the call with
your mobile phone; the speakers and microphone of

the entertainment system will be muted.

But the pair

connection via Bluetooth wireless technology will remain.

Note: Please observe local laws when using the mobile
phone directly. It is illegal to access a mobile phone
whilst driving a vehicle.

Adjust In-call Volume

22

66 99 88 99 88 55 88 55 88 55

11

11 ;; 11 55

11

11 ;; 11 33

Bluetooth

Keypad

Contacts

Call History

TOM

8

During a call, rotate the volume adjustment knob or
press the volume adjustment button in the steering wheel
controls to adjust the in-call volume.

83

2

AIR CONDITIONING AND AUDIO SYSTEMS

Entertainment

Instructions

• USB port can offer mobile phone charging, U disc music

and Apple CarPlay.

Precautions for Playback Storage Media Mode

• This system supports U disc and Bluetooth storage

media.

•

If the USB device media is not in use, DO NOT leave

the device connected. This may result in connection
deterioration.

• Do not remove USB device whilst media is playing.

Failure to follow these instructions could result in
corrupted data.

• Keep the USB port dry and free from debris. The port

will become unusable if it is blocked.

USB Music

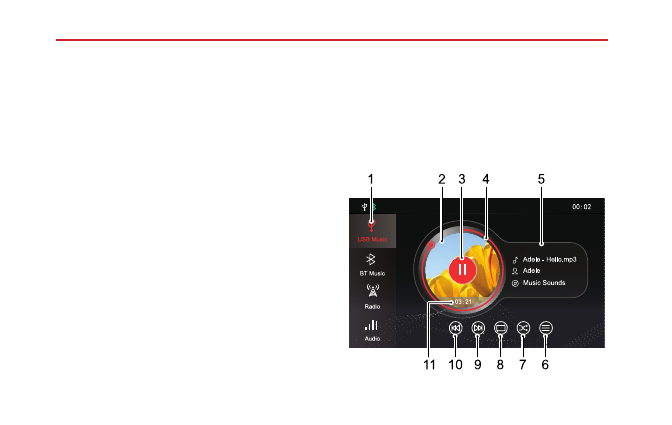

Insert a USB storage device into the USB port, and the
system will automatically obtain access to the music on the
storage device.

Touch the Radio/Music area in the main interface, and
then touch [USB Music] to enter the USB Music Playback
interface.

11

11 ;; 11 33

11

44 ;; 33 22

Audio

USB Music

B

T Mus ic

Radio

A

de le  - He llo.mp3

Ade le

Mus ic S ounds

1

2

3

4

5

6

7

8

9

10

11

84

AIR CONDITIONING AND AUDIO SYSTEMS

1 Music Playback Media Switching

You may select USB music or Bluetooth music.

2 Album Cover

The album cover of currently playing track (if stored
on the media device).

3 Play/Pause

Play/Pause the current track.

4 Track Playback Progress Bar

Track playback progress is displayed by the red coil,
drag the progress bar to skip to certain playing point.

5 Artist Name (if stored on the media device)

6 USB Music List

Touch to enter the corresponding folder list interface,
then touch to select and play the track you prefer.

11

11 ;; 11 33

EXID -  Up Down

\USBDevice\Music

BIGBANG - Fantastic Baby

Adele - Set Fire to the rain.mp3

Adele - Hello.mp3

U

S B Mus ic Lis t

7 Random Playback Mode

You may switch between Random Playback, Folder
Random Playback and Random Playback Off.

8 Loop Playback Mode

You may switch between Single Loop, Folder Loop and
Loop All and Loop Off.

9 Next Track

Short press to switch to the next track; long press to
fast forward.

85

2

AIR CONDITIONING AND AUDIO SYSTEMS

10 Previous Track

Short press to switch to the previous track; short
press during playback to return to the beginning of the
track; long press to rewind.

11 Current Elapsed Time

Song playback progress is displayed.

In this interface, touch [Audio], the system will skip to
Sound Setting interface.

Refer to "Sound Setting" in

"Setting" section for details.

Bluetooth Music

Please connect a Bluetooth device first before playing
Bluetooth music.

Refer to "Bluetooth Pairing and

Connection" in "Bluetooth Phone" section for details.

After the Bluetooth device is connected with the system,
touch the Radio/Music area in the main interface, and then
touch [Bluetooth Music] to enter the Bluetooth Music
playback interface.

11

11 ;; 11 33

TT pp nn ff pp oo ff !! MM jj ll ff !! ZZ pp vv

BB ee ff mm ff

33 22

TT

pp nn ff pp oo ff !! MM jj ll ff !! ZZ pp vv

BB

ee ff mm ff

33

22

Audio

USB Music

B

T Mus ic

Radio

1

2

3

4

86

AIR CONDITIONING AND AUDIO SYSTEMS

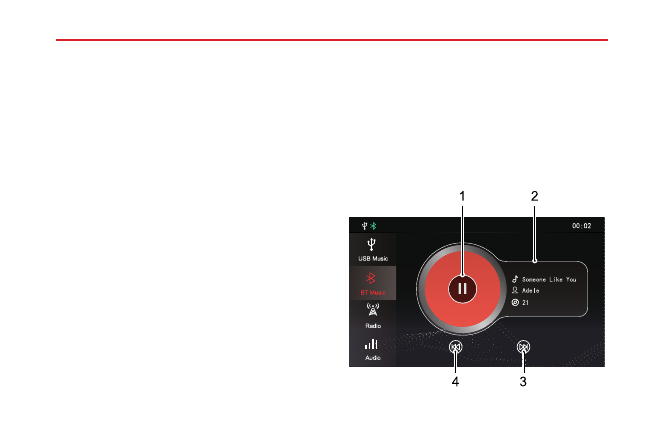

1 Play/Pause

2 Artist Name

3 Next Track

4 Previous Track

In this interface, touch [Audio], the system will skip to
Sound Setting interface.

Refer to "Sound Setting" in

"Setting" section for details.

Radio

Touch the Radio/Music area in the main interface, and then
touch [Radio] to enter the radio interface.

To listen to the broadcasting of different bands, touch [FM],
[AM] or [DAB] in the playback interface to switch between
radio bands and DAB. Pressing the SRC button can also
switch between the different radio bands.

87

2

AIR CONDITIONING AND AUDIO SYSTEMS

FM/AM

11

11 ;; 11 33

NN II {{

99 88 // 66

99 88 // 66 !! NN II {{

22

:: 66 // 88 !! NN II {{

33

44

55

66

77

Audio

Music

AM

DAB

F

M

TT

UU

2

1

3

4

5

6

7

8

9

T

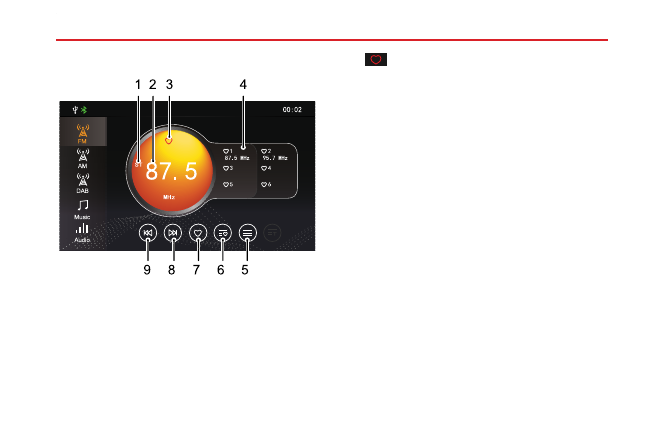

1 Stereo Icon

This icon is displayed if the station selected is
broadcasting in stereo.

2 Current Station Name or Frequency

Touch [FM], [AM] or [DAB] to switch the band.

3 Station Favorites State

indicates that the station is included in your

Favorites; if no such icon, it indicates that the station
is not included in your Favorites.

4 List of Favorite Stations

5 Station List

Touch to enter station list, touch [Update] to search
the station, and store the searched station into the
station list.

6 Station Favorites List

7 Add a Station to Favorites

8 Next Station

Short press to automatically search for the next
station; long press to manually search for the next
station.

9 Previous Station

Short press to automatically search for the previous
station; long press to manually search for the previous
station.

88

AIR CONDITIONING AND AUDIO SYSTEMS

DAB

11

11 ;; 11 33

TT

NN DD `` EE 11 33

D

RS  4 NEWS +

22

33

44

55

66

77

Audio

Music

AM

DAB

F

M

T

EP G

1

2

5

4

3

10

6

7

8

9

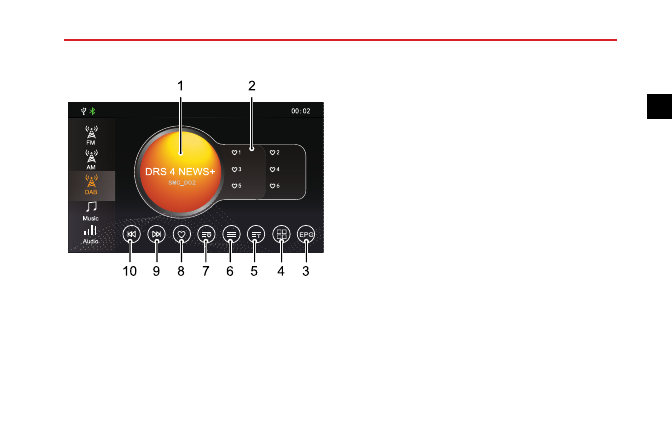

1 Current Station Name or Frequency

Touch [FM], [AM] or [DAB] to switch the band.

2 List of Favorite Stations

3 Electronic Program Guide

4 DAB Categories List

5 Radio information

Touching the button will display radio information,
such as text, picture.

6 Station List

7 Station Favorites List

8 Add a Station to Favorites

9 Next Station

Short press to automatically search for the next
station; long press to manually search for the next
station.

10 Previous Station

Short press to automatically search for the previous
station; long press to manually search for the previous
station.

89

2

AIR CONDITIONING AND AUDIO SYSTEMS

Video

This system supports WMV, H264, MPEG2, MPEG4 and
HD Video Playback video files.

Insert a USB storage device into the USB port, and the
system will automatically obtain access to the videos on
the storage device.

Note: Due to differences in the compression ratio and
bit rate of the multimedia formats downloaded from
the Internet and other factors, it may not be possible
to decode and play all files, the quality may vary.

Note: For your driving safety, when the vehicle speed
is greater than 12.5 mph (20 km/h), the video safety
mode will be activated automatically, and the video
cannot be played at the moment.

Note: The video cannot be played during a call.

Touch [Video] in the main interface to enter video
application interface.

Note: When playing a video, touch the screen to
display the menu bar mode, touch it again to exit
menu bar mode.

11

11 ;; 11 33

EE WW .. 77 55 tt ee gg // nn qq 55

00:00:24

00:02:24

7

6

5

4

3

2

1

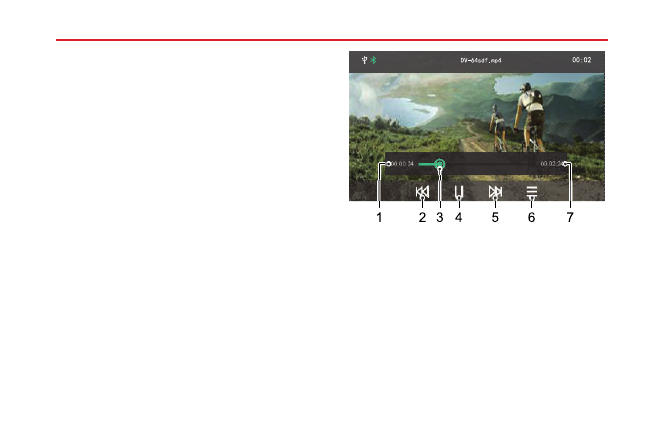

1 Current Elapsed Time

2 Previous Video

Short press to switch to previous video; long press to
fast rewind.

3 Playback Progress Bar

Drag the progress bar forward or backward to directly
return or skip to certain playing point.

4 Play/Pause

90

AIR CONDITIONING AND AUDIO SYSTEMS

5 Next Video

Short press to switch to next video; long press to fast
forward.

6 Video List

The corresponding video file can be viewed and played;
video files displayed in the folder can also be viewed
and played.

7 Total Video Duration


Insert a USB storage device into the USB port, and the
system will automatically obtain access to the pictures on
the storage device.

Touch [Picture] in the main interface to enter picture
application interface.

Touch picture file to display the picture in full screen.

When viewing pictures, click the screen to display the menu
bar mode, and click it again to exit menu bar mode.

91

2

AIR CONDITIONING AND AUDIO SYSTEMS

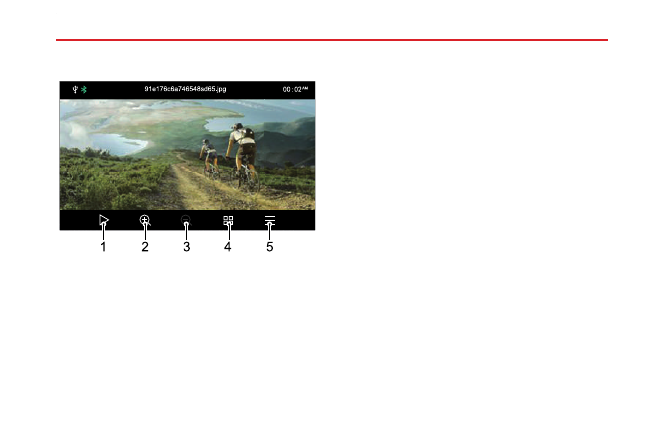

Picture Browsing Interface

9

1 e 1 7 6 c 6 a 7 4 6 5 4 8 s d 6 5 .jp g

5

4

3

2

1

1 Slide Show

Automatically cycles through and displays pictures in
the folder.

2 Zoom In

3 Zoom Out

4 Thumbnail

5 Picture List

The corresponding picture file can be viewed and
included in the Slide Show function; the picture file
displayed in the folder can also be viewed and included
in the Slide Show function.

Note: The system supports the viewing of pictures
stored on a USB device. Due to differences in picture
resolution, format compression ratio and some other
factors not all pictures may be decoded and displayed.

Note: Swipe to the left or right on the screen to switch
to the next or previous picture.

92

AIR CONDITIONING AND AUDIO SYSTEMS

Apple CarPlay

The Apple CarPlay can realise bilateral control of an Apple
iPhone and the onboard entertainment system, so that the
iPhone can be controlled via the onboard entertainment
system, including answering/making a call, listening to music
stored on the iPhone, etc., and direct operation through
the iPhone is also possible, which provides the owner with
an infinite interconnection between vehicle and iPhone.

This function can realise the interconnection between
iPhone functions (Map, Music, Phone Call, Short Message,
Podcast, Voice Recognition, etc) and the on-board
entertainment system.

Note: Only mobile phones of IOS 7.1 or higher version
which support Apple Carplay function can achieve the
interconnection with onboard entertainment system.

Note:

Owing to the difference in iPhone models

and software versions, the presented interfaces may
be inconsistent with those shown on your iPhone;
therefore, the attached figures are for reference only.

Connection Method

1 Make sure that the CarPlay function of iPhone is turned

on.

2 Use an approved USB connecting cable to connect the

iPhone to the onboard entertainment system.

3 Touch CarPlay area in the main interface to activate

CarPlay.

4 After the vehicle and an Apple iPhone are successfully

connected, you can operate the iPhone on the system
mainframe.

5 Press the return key on the control panel or touch

button to return to the main system interface.

93

2

AIR CONDITIONING AND AUDIO SYSTEMS

Operation methods of Apple CarPlay

14:38

4G

P hone

NN vv tt jj dd

NN bb qq tt

NN ff tt tt bb hh ff tt

OO pp xx !! QQ mm bb zz jj oo hh

QQ pp ee dd bb tt uu tt

Audiobooks

MG

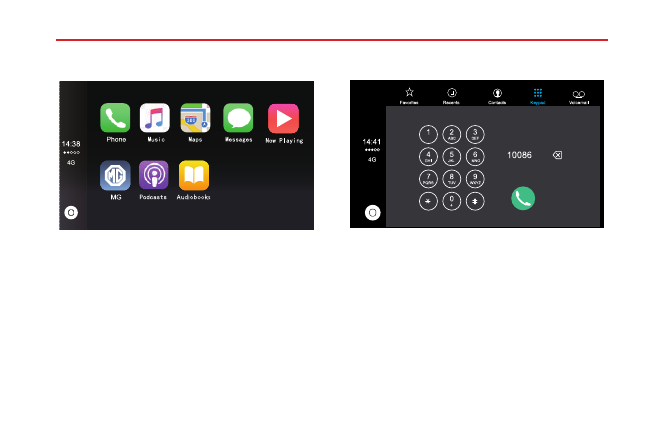

The user can control the Apple CarPlay system through
three methods as follows:

1 Conduct voice control with Siri.

2 Using the onboard touchscreen.

3 Using the physical buttons on the control panel and

steering wheel.

Phone Call using Apple CarPlay

Voice ma il

Favorites

Recents

Contacts

Keypad

14:4

1

4G

1008 6

3

DEF

2

ABC

1

6

MNO

5

J KL

4

GHI

9

WXYZ

8

TUV

7

PQR S

0

+

After the Apple CarPlay function is connected correctly,
the phone call function of Apple CarPlay can be used on
the on-board entertainment system.

1 Make a call with the keypad.

2 View contacts or make a call through the contact list.

3 View the call history or make a call through the call

history.

4 Answer a call.

5 Check voice message.

94

AIR CONDITIONING AND AUDIO SYSTEMS

Music using Apple CarPlay

14:4

5

4G

L

ibra ry

P la ylis ts

Ra dio

90’s  Mus ic

Cla s s ica l Mus ic

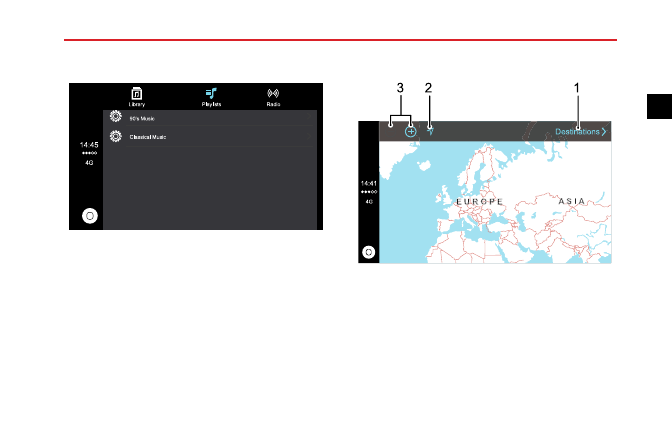

By touching the Icon [Music] in the Apple CarPlay system,
the music function of Apple Carplay can be accessed via
the on-board entertainment system.

Map using Apple CarPlay

14:4

1

4G

E

 U R O P  E

A

 S  I A

De s tina tions

1

2

3

By touching the Icon [Map] in the Apple CarPlay system,
you can use the map function of Apple CarPlay on the
on-board entertainment system.

1 Destination search.

The map search history will be recorded and can be
viewed by touching the Icon [Destination].

2 Navigation to destination.

95

2

AIR CONDITIONING AND AUDIO SYSTEMS

3 Map zooming.

Messages using Apple CarPlay

By touching the Icon [Message] in the Apple CarPlay
system, you can use the message function of Apple CarPlay
on the on-board entertainment system.

1 Vocally input recipient, message content and send;

2 Send a voice message.

Apple CarPlay Siri

Use Siri Voice Assistant to realise the following functions:

1 Make a Call.

2 Send a message.

3 Play music.

4 I want to go to XXX (to activate the navigation).

5 What time is it now?

6 What's the weather like today?

7 Set a reminder.

Third-party Applications of Apple CarPlay

14:5

6

4G

Unplayed

0 episodes

0 episodes

My Podcasts

My Stations

Top Cha rts

Apple

CarPlay

also

supports

Podcast,

Audiobook,

iHeartRadio, AtBat and other third-party applications.
Refer to the operating instructions of corresponding
software for specific operation method.

96
