AIR CONDITIONING AND AUDIO SYSTEMS

For 'windscreen'. Directs air to the windscreen

and front side window vents.

Note: In this mode, a small amount of air will be
directed to the side vents.

49

2

AIR CONDITIONING AND AUDIO SYSTEMS

Electronic Temperature Control

*

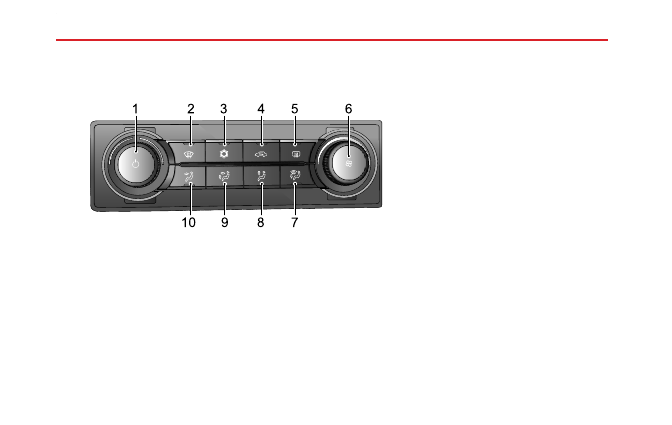

Control Panel

TEMP

AC

1

2

3

4

5

7

8

9

10

6

1 Temperature Control Knob/System

On/Off Button

2 Defrost/Demist Button
3 A/C On/Off Button
4 Air Recirculation Button
5 Heated Rear Window Button
6 Blower Motor Speed Control
7 For 'feet + windscreen'
8 For 'feet'
9 For 'face + feet'

10 For 'face'

50

AIR CONDITIONING AND AUDIO SYSTEMS

System On/Off

Press the System On/Off Button on the control

panel to switch the system on, and all functions revert to
the state before shutdown. Press again to switch off.

Blower Motor Speed Control

Rotate the Blower Motor Speed Control clockwise/
counterclockwise to increase/decrease the air volume.

Temperature Control

Rotate the Temperature Control Knob clockwise to
increase the air temperature inside the car or rotate
anti-clockwise to decrease.

A/C On/Off

Press to operate; the

LED

in the switch will

illuminate indicating air cooling function is switched on.
Press again to switch off; the

LED

in the switch will go

out indicating air cooling function is switched off.

Note:

1 A/C will only operate when the engine is running.

2 The heating and ventilation function is still

available, when the air cooling is switched off.

3 A small amount of water may remain in the

air conditioner after usage, this may produce a
peculiar smell. If this is a particular issue, it is
recommended to switch off the cooling function
and run the blower for a while with the engine
running prior to switching off.

Air Distribution

Press the Air Distribution button, select the air distribution
mode as required.

For 'face'. Directs air to the side and centre

vents.

For 'face + feet'. Directs air to the footwell, side

and centre vents.

51

2

AIR CONDITIONING AND AUDIO SYSTEMS

For 'feet'. Directs air to the footwell vents.

Note: In this mode, a small amount of air will be
directed to the side ，

，

， windscreen and front side

window vents.

For 'feet + windscreen'.

Directs air to the

windscreen, front side window and footwell vents.

Note: In this mode, a small amount of air will be
directed to the side vents.

Defrost/Demist

Press the Defrost/Demist Button on the control

panel, and the indicator will illuminate. The system will
automatically set itself to a preset temperature and blower
motor speed to effectively clear the side windows and
windscreen.

Press again to switch off. Then the indicator will go off, and
the system will return to the previous state.

Whilst the defrost/demist is selected, operate the A/C
on/off button to turn on/off the compressor; operate
the air recirculation button to switch between internal
circulation and external circulation, operation of either of
these functions will not affect the defrost/demist function,
operation of any other air distribution modes will quit
defrost/demist.

Heated Rear Window

The heating elements on the inside of the rear
screen are easily damaged. DO NOT scrape
or scratch the inside of the glass. DO NOT
stick labels over the heating elements.

Press to operate; the LED in the switch will

illuminate indicating the heated rear window is switched
on. The LED extinguishes when the heated rear window
is turned off.

The heated rear window will switch off

automatically after 15 minutes.

After the heated rear

window is switched off, if switched on again within 5
minutes, the heated rear window will operate for a further
8 minutes automatically.

52

AIR CONDITIONING AND AUDIO SYSTEMS

Note: The heated rear window will only function with
the engine operating.

Air Recirculation

Press to operate, the

LED

in the switch

illuminates, the air inside the car is recirculated and the air
intake is closed, preventing the entry of traffic fumes.

When the ignition is switched off, the air recirculation
control flap stays in current position.

Note: Leaving the system in recirculation mode can
cause the windscreen to mist. If this happens, switch
off recirculation and turn the controls to maximum
demisting.

53

2

AIR CONDITIONING AND AUDIO SYSTEMS

Radio

*

Instructions

1 When cleaning the vehicle, ensure that water does not

contact the audio system.

2 Use a soft cloth to clean the display.

Use alcohol

to remove stubborn dirt. Do not use water, solvent
or abrasive cleaner, these substances will damage the
display.

3 The

radio

is

designed

to

operate

between

temperatures of -20℃ ～ 70℃.

When the

temperature is very low in the vehicle, do not use this
device immediately after switching on the heater.

4 Malfunctions during the playback such as the

distortion, interference and poor signal are generally
caused by the surrounding environment conditions,
such as the signal intensity, mountainous regions, high
buildings, bridges, even the electricity interruption of
the cable, rather than the radio itself.

5 The USB port of the radio does not support portable

hard disks.

6 The USB port of the radio may be used in conjunction

with certain card reader models, but support of all
types of card readers may not be guaranteed.

7 The USB port of the radio does not support the

connection with USB hub or extension.

8 The USB port of the radio may not be able to identify

certain USB brands and models, or files contained can
not be played correctly.

9 The USB port supports the recharging function, and

the unit can only play the music tracks stored in the
mobile phone set as the mass storage device; Apple
devices are not supported.

IMPORTANT

Only use the radio controls when road conditions
permit.

54

AIR CONDITIONING AND AUDIO SYSTEMS

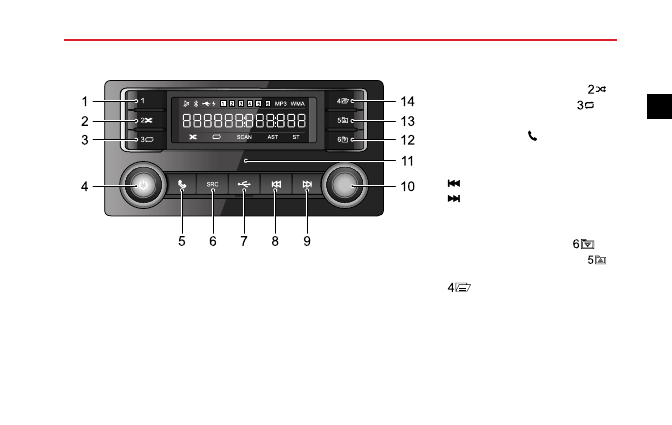

Radio Control Panel

1

2

3

4

5

6

M

P 3

W M A

S C A N

A S T

S T

S R C

1

2

3

4

1 4

1 3

1 2

1 0

9

8

7

6

5

1 1

1 Preset Button [1]

2 Preset Button/Random Button [

]

3 Preset Button/Cycle Button [

]

4 [On/Off] Button / [Volume] Knob

5 Bluetooth Phone [ ] Button
6 [SRC] Button
7 [USB] Port
8 [

] Button

9 [

] Button

10 [MENU] Button
11 Microphone

12 Preset Button/Next Folder [

]

13 Preset Button/Previous Folder [

]

14 Preset Button/Information Button

[

]

55

2

AIR CONDITIONING AND AUDIO SYSTEMS

Basic Operation

Power On/Off

Press [On/Off] button to start the system, and press it
again to turn off the system.

30 Minutes Play Function

When the ignition is switched off, press [On/Off] button
to power on the unit. After 30 minutes the unit will switch
off. To switch on again, press the [On/Off] button.

Note: To avoid excessive battery power drain please
use in moderation.

Volume Adjustment

Turn the [Volume] knob counterclockwise, the volume
will decreases in increments of 1, the minimum volume
is 0. Turn the [Volume] knob clockwise, the volume will
increases in increments of 1, the maximum volume is 32.
When the [ ] appears in the display, it indicates that the
device is in the state of mute.

Menu Functions

Short press [MENU] button to enter into the menu
functions, rotate the [MENU] button to display each
function in cycle, and press it again to enter the sub-menu.

In [BASS] mode, rotate this button to adjust the BASS
effect (adjustment range: -7～+7).

In [TREBLE] mode, rotate this button to adjust the TREBLE
effect (adjustment range: -7～+7).

In [BALANCE] mode, rotate this button to adjust the
BALANCE effect (adjustment range: L7～R7).

In [EQ] mode, rotate the button, and the sound effect will
switch among the CLASSIC, ROCK, POP, JAZZ, VOCAL
and FLAT.

In [LOUDNESS] mode, rotate the button to switch off/on
the loudness.

Playback Mode

In the USB playback mode, short press [

] or [

]

button to select random and repeat mode.

56

AIR CONDITIONING AND AUDIO SYSTEMS

Folder Mode

In the USB playback mode, short press [

] or [

]

button to enter into folder selection (upward/downward)
mode; short press [

] or [

] again to select the folder

upward or downward.

Radio Function

Band Selection

Press [SRC] button to select FM1, FM2, FMA and AM.

Note: If the radio is in stereo, the bottom of the screen
will display ‘ST’.

Tuning

The system is provided with 3 tuning modes. These 3
tuning modes respectively are the automatic tuning, manual
tuning and preset tuning.

Automatic Tuning

Short press [

]/[

] button, the radio automatically

searches the frequency range, looking for a radio station of
acceptable strength. Once a station is found, that station
will be played.

Manual Tuning

In the radio mode, rotate the [MENU] button to search
the station manually.

57

2

AIR CONDITIONING AND AUDIO SYSTEMS

Preset Tuning

The memory has 24 preset positions (FM1, FM2, FMA, AM)
for storing stations. Press numbers 1～6 to select a stored
frequency.

Storing a Station

The system can provide 2 storing modes: manual store and
auto store mode.

Manual Store

• Press [SRC] button to select the desired waveband.

• Use search, manual or preset tuning to tune to the

desired station.

• Press (more than 2s) any preset button to store current

station frequency into the preset memory (the screen
displays the station waveband and frequency stored).

Note: Manual store overwrites any stations which
already stored in the memory.

Auto Store

In the desired waveband, long press [SRC]] button, the
6 strongest FM/AM radio frequencies will be stored in

FMA or AM memory according to signal strength. If the
auto-store is unable to find 6 strong stations, the stations
previously stored in the memory positions will be retained
and not be overwritten.

When the [AST] appears in the display, it indicates that
received stations are being stored automatically.

Note:

Auto store overwrites any stations already

stored by the FMA and AM preset buttons.

Scanning a Station

In FM or AM mode, long press the [MENU] to search for
stations automatically. When a station signal is located,
the unit will stop searching and play the current station for
10s, the frequency will flash 10 times in the display. If you
want to stick to the current station, long press the [MENU]
button again. If not, the unit will search for the next station
automatically after 10s's playback.

When the [SCAN] appears in the display, it indicates that
the stations are being searched.

58

AIR CONDITIONING AND AUDIO SYSTEMS

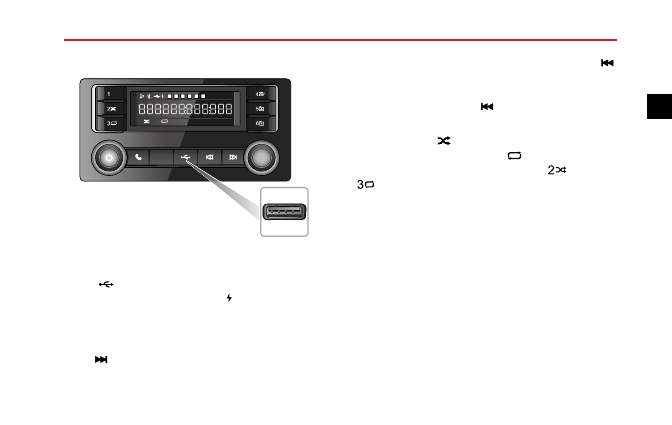

USB Mode

1

2

3

4

5

6

MP3 WMA

SCAN

AST

ST

SRC

Insert a USB device via the USB connection.

When [

] appears in the display, it indicates that the USB

device has been connected. When [ ] appears, it indicates
that the external device is recharging.

USB Playback

Press [

] button once to select the next track.

If the track elapsed time is more than 3 seconds, press [

]

button to return to the beginning of the current track and
press it again to start the previous track. If elapsed time is
less than 3 seconds, press [

] button once to return to

the previous track.

During playback, [

] in the display indicates that tracks

are played in random mode, and [

] stands for the cycle

mode. Select the mode by short pressing [

] button or

[

] button.

Note: The system can play mp3 and wma files only.

Removing USB

Do not forcibly remove the USB when USB files are
displayed or playing, this may cause file damage.

Bluetooth Connection

The default device name displayed on the system is
SAIC-BT.

Turn on the Bluetooth function within the device and
search for the vehicle Bluetooth device to pair, the display
will indicate if the device is connected to the system. If

59

2

AIR CONDITIONING AND AUDIO SYSTEMS

the Bluetooth device is enabled but not connected to the
system, it will search and automatically attempt to connect
with the last device that was paired to the system.

[ ] in the display indicates that the Bluetooth has been
connected.

Bluetooth Music

Press

SRC

to

switch

to

the

Bluetooth

music

playback

mode.

In

this

mode,

track

selection

(upward/downward) operation can be made on the
onboard entertainment system, while the functional switch
between

fast-forward/fast-backward,

track

selection

(upward/downward) and the random/repeat mode can be
made on the device (some devices do not support this
function), of which the operation method is same as the
USB.

Bluetooth Phone

With a mobile phone connected, if there is an incoming
call, the current track will be stopped and the call number
will be displayed instead. Press [ ] to make the Bluetooth
call. Long press [ ] to end the call. Short press [ ]

button in the phone call to make a shift between the private
conversation and the hands-free function.

60

AIR CONDITIONING AND AUDIO SYSTEMS

Bluetooth Function Menu

With Bluetooth paired, short press [MENU] button to
enter into the Bluetooth menu; rotate the [MENU] button
to select the Bluetooth settings.

Phone Voice Volume Setting

Short press [MENU] button on the Bluetooth volume
setting interface to enter into the volume control interface;
rotate the [MENU] button to adjust the volume and short
press the [MENU] button again to store settings and then
return to the previous menu.

Note: This setting can only adjust the volume in the
Bluetooth hands-free call, and makes no impact on
other playback modes.

Bluetooth Pairing

In the Bluetooth setting interface, rotate the [MENU]
button to check the Bluetooth pairing code.

Note:

The function only supports the Bluetooth

pairing connection of mobile phone that you require
to enter the pairing code.

Antenna

The antenna is located at the rear of the roof. Avoid
bending the antenna. However when required, e.g. when
using an automatic car washing facility, please ensure that
the antenna is removed.

To remove the antenna unscrew the antenna anti
clockwise.

61

2

AIR CONDITIONING AND AUDIO SYSTEMS

Entertainment System

*

Important Safety Information

• Do not attempt to fit,

repair or modify the

entertainment system by yourself, because there
are high-voltage components in the device , which
may cause electric shock.

For internal inspection,

adjustment or repair, please consult a MG Authorised
Repairer.

• Do not allow this entertainment system to come into

contact with liquids. If liquids or foreign objects enter
into this entertainment system, pull over as soon as
safety permits, immediately switch off the ignition and
contact a local MG Authorised Repairer. Do not use the
entertainment system in these circumstances because
doing so may result in a fire, electric shock, or other
failure.

• If you notice smoke, abnormal noises or odours from

the entertainment system, or any other abnormal signs
on the screen, switch the ignition off immediately and
contact a local MG Authorised Repairer for service.
Using this entertainment system in these circumstances
may result in permanent damage to the system.

• Operation of the navigation or video functions of the

system is prohibited whilst the vehicle is in motion. MG
Motor accepts no responsibility for any consequences
caused by this operation. Please park your vehicle in a
safe location and apply the parking brake before making
the necessary adjustments or watching "Video".

• Particularly high or particularly low temperatures will

interfere with normal operation. If the vehicle engine
is not running, and parked in direct sun or in a cold
location for a long time, the car may become particularly
hot or cold, in this environment the system may not
work properly. Once the temperature inside the car is
back to normal, the system will resume normal function.
If it does not resume, please contact an MG Authorised
Repairer for assistance.

• Switch off entertainment system during refuelling.

• Be sure to run the vehicle engine while using this

entertainment system. Using this entertainment system
without running the engine can drain the battery.

• If the battery is disconnected or discharged, the data

stored in the memory of this entertainment system will
be erased.

62

AIR CONDITIONING AND AUDIO SYSTEMS

• When using a mobile phone, keep the antenna of the

mobile phone away from the screen to prevent the
disruption of video signal in the form of spots, colored
stripes, etc. on the screen.

• To protect the screen against damage, be sure to touch

the panel buttons with your finger (a touch pen can be
used for special calibration).

• The entertainment system is designed only as a guide

and does not relieve the driver of the responsibility for
driving in accordance with traffic regulations.

Cautions for Using Screen

To protect the screen against damage,
always touch the panel buttons with your
finger. A touch pen may be used for special
calibration.

The touch pen should not be

used for normal operation.

• Please take care to protect the screen against direct

sunlight.

Extended exposure to direct sunlight will

result in screen malfunction due to high temperature.

• When the temperature is beyond the operating

temperature range （-20℃ to +70℃), please do not
use the screen, because the screen may not operate
normally and could be damaged.

• Make sure that the warm or cool air flow from the

air conditioner is not directed onto the screen directly,
damage to the entertainment device may occur due to
heat or moisture.

• Do not use excessive force to drag and drop or press

the screen, damage or scratching may occur.

• To remove dust from the screen or clean the screen,

please turn the system off first, then wipe with a dry
soft cloth. When wiping the screen, take care not to

63

2

AIR CONDITIONING AND AUDIO SYSTEMS

scratch the surface. Do not use irritative or abrasive
chemical cleaners.

• When the backlight reaches the end of its service life,

the screen will become dimmer and the image will no
longer be visible, please contact a local MG Authorised
Repairer.

Note: The images in this manual are illustrations only
for your reference.

Note:

Along

with

the

product

improvement,

specifications and designs are subject to change
without any prior notice.

Note: All rights related to this document are reserved.

Note: Without the permission of the copyright owner,
reproduction and usage of this document in any form,
either in whole or in part, is strictly prohibited.

Playable File Format for Entertainment
System

Precautions

• Some types of external storage devices may not be

recognised. This may result in the files not being played
or displayed correctly.

• Because of file characteristics, file format, recorded

application, playback environment, storage conditions
and other factors, it may not be possible to play the
files normally.

Audio Support

The entertainment system supports the following audio
formats, other formats may not work normally.

MP3, WMA, OGG, WAV, APE and FLAC.

Video Support

The entertainment system supports the following video
formats, other formats may not work normally.

WMV, H264, MPEG2, MPEG4 and HD Video Playback.

64
