New MG3. Service Manual - part 2

INSTRUMENTS AND CONTROLS

Rear Fog Lamp Indicator - Yellow

Illuminates when the rear fog lights are switched

on.

Airbag Warning Lamp - Red

This warning light illuminates and extinguishes

as a lamp check when the ignition is switched on. If this
lamp does not extinguish or illuminates during driving, it
indicates an airbag restraint system fault has been detected,
then an audible warning will be given. Please seek an MG
Authorised Repairer at the earliest opportunity. An SRS
or seat belt fault may mean the components may not be
deployed in the event of an accident.

Seat Belt Unfastened Warning Lamp - Red

This warning light illuminates and extinguishes

as a lamp check when the ignition is switched on. If a
seat belt for the driver’s or front passenger seat remains

unfastened, this warning light will remain illuminated. If
the seat belt for driver’s or front passenger seat remains
unfastened once the vehicle speed has exceeded 15 MPH
(25 km/h), the warning lamp will flash accompanied by an
audible warning. This warning will continue until either the
seat belt is fastened correctly or 90 seconds has elapsed.

Low Oil Pressure Warning Lamp - Red

This warning light illuminates when the ignition

is switched on and extinguishes when the engine is
running. If the light remains on or illuminates continuously
when driving, serious engine damage could occur; stop
the vehicle as soon as safety permits and SWITCH OFF
THE ENGINE IMMEDIATELY. Seek qualified assistance or
advice from an MG Authorised Repairer before driving.

Alternator Malfunction Indicator - Red

This warning light illuminates when the ignition

is switched on and extinguishes as soon as the engine is
running. If this lamp does not extinguish after starting

17

1

INSTRUMENTS AND CONTROLS

the engine or illuminates during driving, consult an MG
Authorised Repairer at the earliest opportunity.

ABS Malfunction Indicator - Yellow

ABS

This warning light illuminates and extinguishes

as a lamp check when the ignition is switched on. If the
light fails to extinguish or illuminates whilst driving, a fault
has occurred with the ABS system and you should seek
qualified assistance or an MG Authorised Repairer at the
earliest opportunity.

If an ABS failure occurs while driving, ABS operation will
be suspended, but normal braking will still be available.
Please seek an MG Authorised Repairer at the earliest
opportunity.

Brake System Malfunction Indicator - Red

This warning light illuminates and extinguishes

as a lamp check when the ignition is switched on.
Subsequent illumination may indicate a fault with the

braking system such as parking brake on, brake fluid level
is low or electronic brake force distribution failure.

If the parking brake is inadvertently left applied, the light
will flash and an audible warning will sound when the
vehicle speed exceeds 3 MPH (5 km/h). If the warning
lamp remains on after the parking brake has been released,
it indicates that there is a failure in the braking system.
Stop the car as soon as safety permits and seek qualified
assistance or an MG Authorised Repairer at the earliest
opportunity.

When the ignition is switched off and the driver's door
is opened, if the parking brake is not applied, the parking
brake alarm will be activated. The warning light will flash
accompanied by an audible warning.

Engine Emissions Malfunction Warning Lamp -

Yellow

This warning light is used to indicate an

emissions related fault has been detected by the engine
management system.

The lamp illuminates when the

18

INSTRUMENTS AND CONTROLS

ignition is switched on and extinguishes as soon as the
engine is running. If an engine operation problem occurs
while the vehicle is being driven, the lamp will illuminate.
Please seek an MG Authorised Repairer at the earliest
opportunity.

Engine Malfunction Indicator - Yellow

This warning light is used to indicate an

engine operation fault has been detected by the
engine management system.

The lamp illuminates and

extinguishes as a lamp check when the ignition is switched
on. If a non-emissions related fault occurs, the lamp will
fail to extinguish or illuminate whilst driving. Please seek
an MG Authorised Repairer at the earliest opportunity.

Engine Coolant Temperature Warning Lamp -

Red/Blue

This warning light is used to indicate the

temperature of engine coolant. It consists of 2 colours,
blue and red. The warning light illuminates as a system

check when the ignition is switched on. If the warning light
illuminates blue, it indicates that the coolant temperature
is low, and if the warning light illuminates red, it indicates
that the coolant temperature is high.

If the coolant

temperature continues to rise, the warning light will flash
accompanied by an audible warning. If the system detects
that the signal is missing, the warning light will illuminate
and flash blue. Seek an MG Authorised Repairer at the
earliest opportunity.

If the engine is too hot, severe damage could result; stop
the vehicle as soon as safety permits and seek qualified
assistance or an MG Authorised Repairer at the earliest
opportunity.

Immobiliser System Warning Lamp - Red

This warning light does not illuminate when the

ignition is switched on, it has two functions.

If the warning light remains on, it indicates that there is an
immobiliser verification failure, this could be an invalid key
inserted into the ignition switch - please ensure the correct
key is used.

19

1

INSTRUMENTS AND CONTROLS

If this warning lamp flashes accompanied by an audible
warning it indicates the battery in the handset is low. Please
replace the handset battery as soon as possible.

Tyre Pressure Monitoring System (TPMS)

Warning Lamp - Yellow

This warning light illuminates and extinguishes

as a lamp check when the ignition is switched on. If this
lamp does not extinguish or illuminates during driving, it
indicates a tyre pressure is low, please check the tyre
pressures as soon as possible. Depending on trim level
it may be possible to consult the entertainment system for
precise location of the low tyre pressure - see 'TPMS' in
'Air Conditioning and Audio Systems' section

*

. If this lamp

flashes first and then remains on after a period of time, it
indicates the system has a failure. Seek an MG Authorised
Repairer at the earliest opportunity.

Door Open Warning Lamp - Red

This warning light indicates that the vehicle

doors, bonnet or tailgate are not closed. The warning light
does not illuminate when the ignition is switched on. If
there is a door, bonnet or tailgate not closed, the warning
light will illuminate. If the panel remains open once the
vehicle speed has exceeded 3 MPH (5 km/h), the warning
light will flash accompanied by an audible warning. The
warning will continue until all panels are closed correctly
or 30 seconds has expired.

Cruise Control Indicator - Yellow/Green

*

This warning light illuminates and extinguishes

as a lamp check when the ignition is switched on. When the
cruise control system is active, this lamp illuminates yellow.
When the cruise master switch is pressed, but no speed is
set, this lamp illuminates green. If any fault is detected, this
lamp will flash yellow.

When the cruise control system is active, the cruise set
target value will be displayed on the instrument pack

20

INSTRUMENTS AND CONTROLS

message centre till the actual speed reaches the cruise set
value. Then LCD will return to previous interface.

Start-Stop

Intelligent

Fuel

Saving

System

Status Indicator - Green

This warning light illuminates and extinguishes

as a lamp check when the ignition is switched on. If the
Start-Stop intelligent fuel saving system is activated, this
lamp illuminates to inform the driver that the engine is
controlled by the Start-Stop intelligent fuel saving system.
When the Start-Stop intelligent fuel saving system is
currently unavailable, this lamp flashes three times and
then extinguishes.

Start-Stop

Intelligent

Fuel

Saving

System

Malfunction Warning Lamp - Yellow

This warning light illuminates and extinguishes

as a lamp check when the ignition is switched on. If the
Start-Stop intelligent fuel saving system has a failure, this

lamp illuminates yellow. Please seek an MG Authorised
Repairer at the earliest opportunity.

Stability

Control/Traction

Control

System

Warning Lamp - Yellow

This warning light illuminates and extinguishes

as a lamp check when the ignition is switched on. If this
lamp does not extinguish or illuminates during driving, it
indicates the system has a failure. Seek an MG Authorised
Repairer at the earliest opportunity.

If this lamp flashes during driving, it indicates the system is
operating to assist the driver.

Stability Control System OFF Warning Lamp -

Yellow

O F F

This warning light illuminates and extinguishes

as a lamp check when the ignition is switched on. If the
stability control system is switched off manually, this lamp
will illuminate.

21

1

INSTRUMENTS AND CONTROLS

Traction Control System OFF Warning Lamp -

Yellow

T C

This warning light illuminates and extinguishes

as a lamp check when the ignition is switched on. If the
traction control system is switched off manually, this lamp
will illuminate.

22

INSTRUMENTS AND CONTROLS

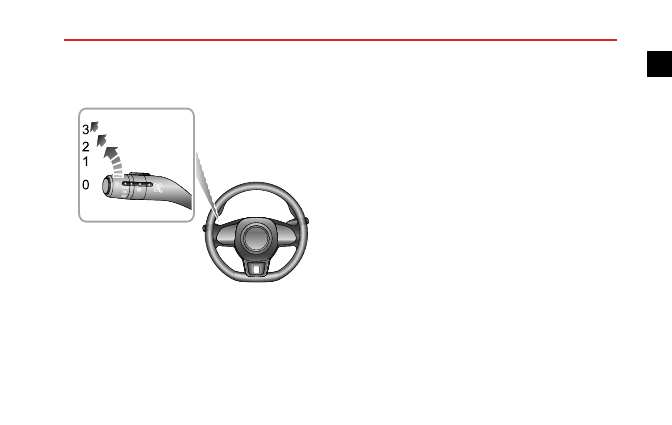

Lights and Switches

Master Light Switch

2

3

1

0

0

Lights Off

1

AUTO Lighting

2

Side Lamp/Tail Lamp/Switch Illumination

3

Dipped Headlamps

AUTO Lighting

Rotate the master light switch to position 1 to switch on
the AUTO lighting system.

With the ignition switched to ACC position, the AUTO
lighting system will automatically switch the side lamps, tail
lamps and switch illumination on and off according to the
intensity of current ambient light.

With the ignition switched to ON position, the AUTO
lighting system will automatically switch the side lamps, tail
lamps and switch illumination as well as dipped beams on
and off according to the intensity of current ambient light.

Note: This function uses a light sensor that monitors
exterior ambient light levels. It is fitted in front of the
fascia panel near the windscreen. DO NOT mask or
cover this area. Failure to adhere to this may result in
headlamps operating when not necessary.

Side Lamps, Tail Lamps and Switch Illumination

Rotate the master light switch to position 2 to switch on
the side lamps, tail lamps and switch illumination. With the
ignition switch in the OFF position, if the side lamps stay

23

1

INSTRUMENTS AND CONTROLS

on when the driver's door is open, an audible alarm will
sound.

Dipped Headlamps

When the ignition switch is in the ON position, rotate the
master light switch to position 3 to switch on the dipped
beam headlamps and side lamps.

Lights Off

Turn the master light switch to position 0 to turn off all
lamps.

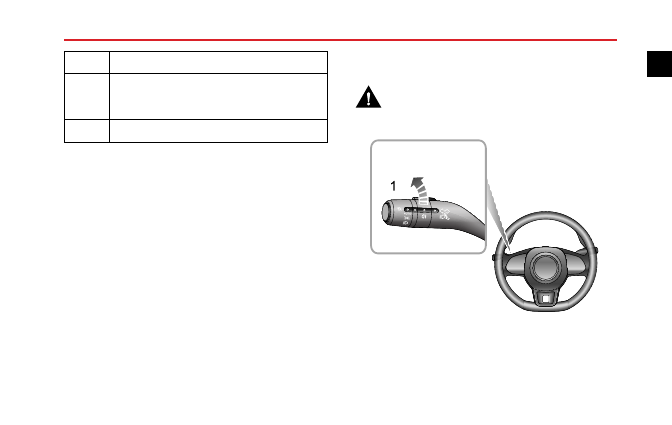

Follow Me Home

After the ignition switch is turned off, pull the lighting stalk
switch towards the steering wheel. This will enable the
Follow Me Home function, the dipped beam headlamps will
illuminate.

Daytime Running Lamp

The daytime running lamps turn on automatically when the
ignition switch is in the ON position. When the side lamps
are switched on, the daytime running lamps extinguish
automatically.

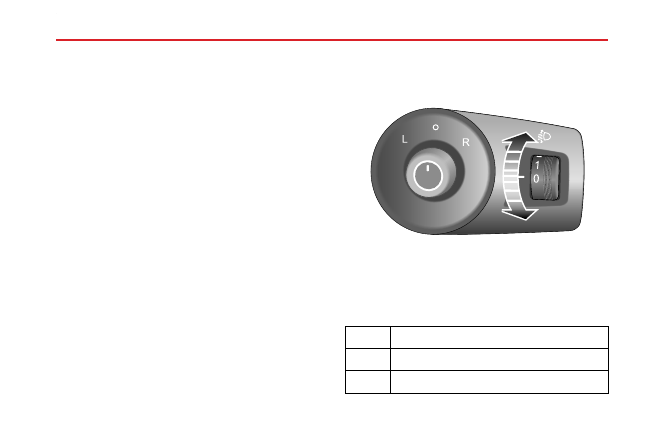

Headlamp Levelling Manual Adjustment

Position 0 is the initial position of the headlamp levelling
adjustment switch. The headlamp levelling can be adjusted
as per the following table according to the vehicle load.

Location

Load

0

Driver, or driver & front passenger

1

All the seats occupied with no load

24

INSTRUMENTS AND CONTROLS

Location

Load

2

All

the

seats

occupied

plus

an

evenly

distributed load in the boot & driver only, plus
an evenly distributed load in the boot

3

Currently not used

Fog Lamps Switch

Fog lights should be used only when visibility
is very poor; other road users could be
dazzled in clear conditions.

1

1 Rear Fog Lamps

25

1

INSTRUMENTS AND CONTROLS

Rear Fog Lamps

With the ignition switch in the ON position and the
headlamps switched on, rotate the switch to position 1
to operate the rear fog lamps. operating the switch again
will switch the fog lamps off. The warning light in the
instrument pack will illuminate when the fog lights are on.

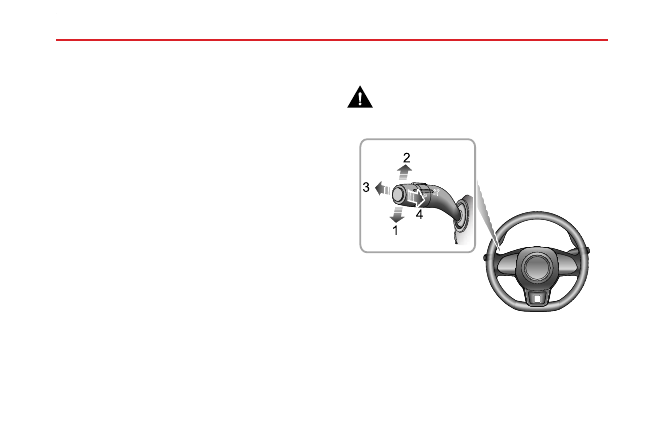

Direction Indicator/Main Beam Switch

Take care not to dazzle oncoming vehicles
when

switching

between

main

beam

headlamps and dipped beam headlamps.

1

3

4

2

Direction Indicators

Move the lever down to indicate a LEFT turn (1). Move the
lever up to indicate a Right turn (2). The corresponding

26

INSTRUMENTS AND CONTROLS

GREEN indicator lamp in the instrument pack will flash
when the turn signal lamps are working.

Rotating the steering wheel will cancel the indicator
operation (small movements of the steering wheel may
not operate the self cancelling). To indicate a lane change,
move the lever briefly and release, the indicators will flash
three times and then cancel.

Main/Dipped Beam Headlamps Switching

With the ignition switch in the ON position and the master
lighting switch turned to position 3, or the auto function
has switched the dipped headlamps on, push the lever (3)
towards the instrument panel to turn on headlamp high
beams. The high beam indicator lamp in instrument pack
illuminates, press the lever (3) again to switch to headlamp
dipped beams.

Main Beam Flash

To briefly flash the main beam on and off, pull the lever (4)
towards the steering wheel and then release.

Hazard Warning Lamps

Press the hazard warning lamp button

to operate the

hazard warning lamps. All turn signal lamps and direction
indicator lamps will flash together. Press the button again
to switch off the hazard warning lamp.

All turn signal

lamps and direction indicator lamps will stop flashing. For
the location of the hazard warning lamp switch, refer to
'Hazard Warning Devices' under 'Emergency Information'.

27

1

INSTRUMENTS AND CONTROLS

Wipers and Washers

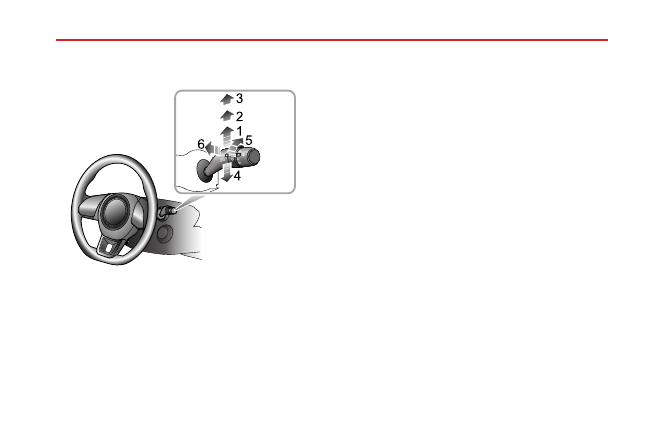

Front Windscreen Wiper Controls

The wipers and washers will only operate when the ignition
switch is in the ACC/ON/RUN position. Operate the lever
to select different wiping speeds:

• Intermittent wipe (1)

• Slow speed wipe (2)

• Fast speed wipe (3)

• Single wipe (4)

• Intermittent wipe frequency adjustment (5)

*

• Programmed wipe (6)

Intermittent Wipe

By pushing the lever up to the intermittent wipe position
(1), the wipers will operate intermittently. Turn the switch
(5

*

) to adjust the intermittent delay frequency.

This

frequency will also change with the vehicle speed.

As

the vehicle speed increases, the wiping speed increases.
As the vehicle frequency increases, the wiping frequency
decreases.

Slow Speed Wipe

By pushing the lever up to the slow speed wiping position
(2), the wipers will operate slowly. Move the lever again to
select a different wiping speed.

28

INSTRUMENTS AND CONTROLS

Fast Speed Wipe

By pushing the lever up to the fast speed wiping position
(3), the wipers will operate at fast speed. Move the lever
again to select a different wiping speed.

Single Wipe

Pressing the lever down to the single wiping position (4)
and releasing will operate a single wipe. If the lever remains
in the single wiping position (4), the wipers will operate at
high speed until the lever is released.

IMPORTANT

• Avoid operating the wipers on a dry windscreen.

• In freezing or extremely hot conditions, make sure

that the wiper blades are not frozen or adhered to
the windscreen.

• In winter, remove snow or ice from around the arms

and blades, including the wiped area of the screen.

Programmed Wipe

Pulling the lever toward the steering wheel (6) will operate
the front windscreen washers. After a short delay, the
wipers will commence operating in conjunction with the
washers.

Note: The wipers continue operating for a further
three wipes after the lever is released. After several
seconds, there will be a further wipe to remove any
fluid draining down the screen.

IMPORTANT

If the washers fail to deliver the screen wash solution,
release the lever immediately. This will prevent the
wipers from operating, and the consequent risk of
visibility being impaired by dirt smearing across the
unwashed windscreen.

29

1

INSTRUMENTS AND CONTROLS

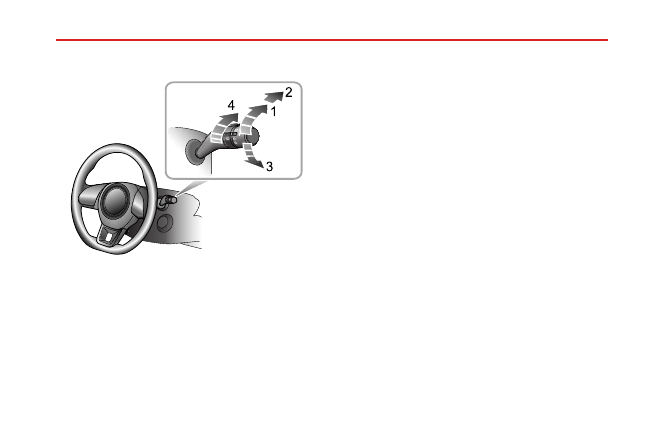

Rear Windscreen Wiper Controls

4

• Intermittent wipe (1)

• Wash and wipe (2)

• Wash and wipe (3)

• Intermittent wipe frequency adjustment (4)

*

The rear window wiper and washer will only operate with
the ignition switch in the ON position.

Turn the rear

window wiper switch to intermittent wipe (1), the rear
window wiper will operate, after 3 consecutive wipes, the

wipers will enter into intermittent mode. The time period
between the wipes can be increased/decreased via the
intermittent wipe frequency adjustment switch (4)

*

.

Turn the rear window wiper switch to wash and wipe (2)
position and hold, the rear window wiper and washer will
operate, the rear window wiper wipes quickly. release the
switch allowing it to return to intermittent wipe (1), the
rear window washer will stop operating, and the wiper
wipes slowly, change the stalk switch position 4

*

to adjust

the wipe speed.

Turn the rear window wiper switch to wash and wipe (3)
and hold, the rear window wiper and washer will operate
release the switch allowing it to return to OFF position,
the rear window washer will stop operating, and the rear
window wiper wipes for 3 times, after several seconds, the
wiper will wipe once more to remove the washer fluid on
the windscreen.

Note:

When the tailgate is opened, rear wiper

operations will be disabled.

Note: If the front wipers are switched on and reverse
is selected, the rear wiper will operate.

30

INSTRUMENTS AND CONTROLS

Steering System

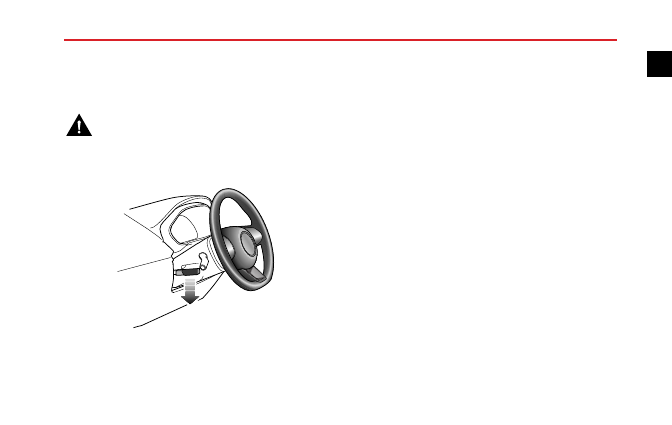

Adjustment of Steering Column

DO NOT attempt to adjust the angle of the
steering column while the car is in motion.
This is extremely dangerous.

To adjust the angle of the steering column to suit your
driving position:

1 Fully release the locking lever.

2 Hold the steering wheel in both hands and tilt the

steering column up or down to move the wheel into
the most comfortable position.

3 Once a comfortable driving position has been selected,

pull the locking lever fully up to lock the steering
column into its new position.

31

1

INSTRUMENTS AND CONTROLS

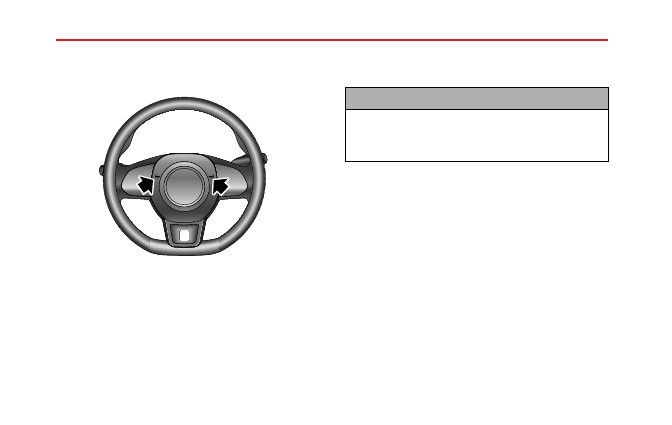

Horn

Press the horn button area on the steering wheel (as
indicated by the arrow) to operate the horn.

Note: The vehicle horn press and the driver's airbag
are located in close proximity on the steering wheel.
The illustration shows the position of the horn
(indicated by arrow), please ensure that you press

in this area to avoid any potential conflict with the
operation of the airbag.

IMPORTANT

To avoid possible SRS issues, please do not press with
excessive force or hit the airbag cover when operating
the horn.

32
