MG 615. Service Manual - part 11

EMERGENCY INFORMATION

Vehicle Recovery

Towing for Recovery

Towing Eye

DO NOT use a tow rope that is twisted - any untwisting force could unscrew the front towing eye.

161

6

EMERGENCY INFORMATION

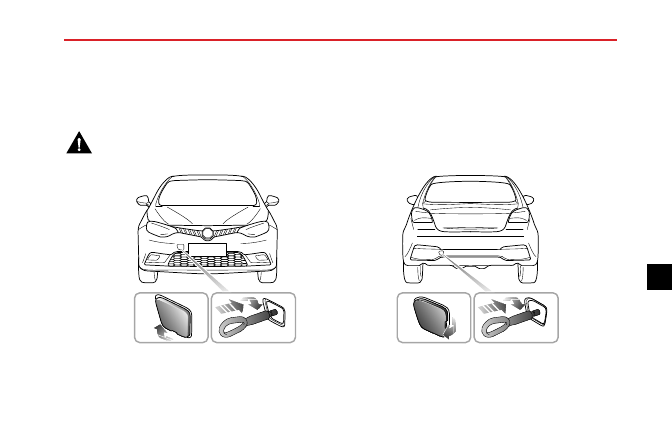

Your car is equipped with a removable towing eye, that
can be used at the front or the rear of your vehicle. The
towing eye is stored in the tool kit beneath the loadspace
floor when not in use.

To fit the towing eye, remove the small cover set into the
bumper by pressing firmly on the bottom left corner, then
screw the towing eye into its mounting behind the bumper
(see illustration). Ensure the towing eye is fully tightened.

Note: The towing eye cover may be secured to the
bumper by a plastic cord.

Both towing points are intended for use by qualified
recovery specialists to assist in the recovery of your
car when a breakdown or accident occur. They are not
designed for towing other vehicles, and must NEVER be
used to tow a trailer or caravan.

Towing for Recovery

DO NOT remove the ignition handset while
the car is being towed on four wheels – as
this will prevent the steering wheel from
being turned.

If your car is to be towed, most qualified recovery
specialists will use wheel lift equipment to suspend the
front wheels, while the rear wheels remain on the ground.
Otherwise may cause damage to the transmission.

However, if it is necessary for the car to be towed with
all four wheels on the ground, abide by the following
procedure:

1 Switch the ignition on to position Ⅱ to enable the brake

lights, wipers and direction indicators to be operated
if necessary. If, due to an accident or electrical fault, it
is considered unsafe to switch the ignition on, the car
will need to be recovered on a trailer.

2 Place the gear lever in neutral.

3 Release the park brake.

162

EMERGENCY INFORMATION

Without the engine running, greater effort will be required
to operate the brake pedal and turn the steering wheel.
Longer stopping distances will also be experienced. Whilst
towing for recovery DO NOT exceed 30MPH(50km/h)

Towing Weight:

Max trailer weight (unbraked)

750 kg

Max trailer weight (braked)

1600 kg

Max nose weight (Tow hitch downward
load)

100 kg

Gross train weight (maximum weight of
vehicle plus trailer)

3740 kg

To increase stability, it is recommended that you adjust the
nose weight to the maximum limit, when loading to the
maximum trailer weight.

Note: When towing the maximum gross vehicle weight
can be increased by up to 100 kg(221 lbs), provided
road speed is limited to a maximum of 62 MPH (100
km/h)

163

6

EMERGENCY INFORMATION

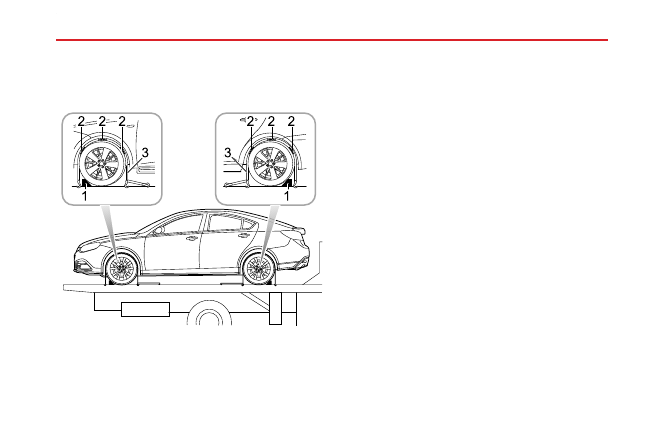

Transporter or Trailer with Rope

If your car is to be transported on the back of a trailer or
transporter, it must be secured as illustrated:

1

1

2

2

2

2

2

2

3

3

Position the car on the trailer, apply the park brake and
place the gear lever in neutral. Fit wheel chocks (1) as
shown, then position the anti slip rubber blocks (2) around
the circumference of the tyre.

Fit the lashing straps(3)around the wheels and secure to
the trailer. Tighten the straps until the car is securely held.

164

EMERGENCY INFORMATION

Tyre Repair

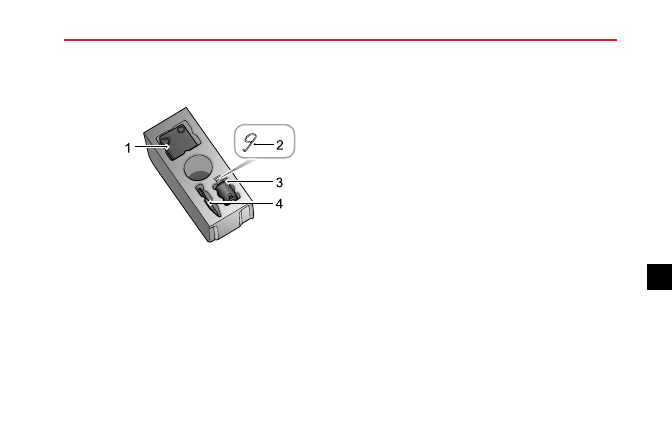

Tool Identification

2

3

1

4

1 Electric air compressor

2 Wheel bolt cap removal tool.

3 Tyre repair sealant

4 Towing hook

165

6

EMERGENCY INFORMATION

Tyre Repair

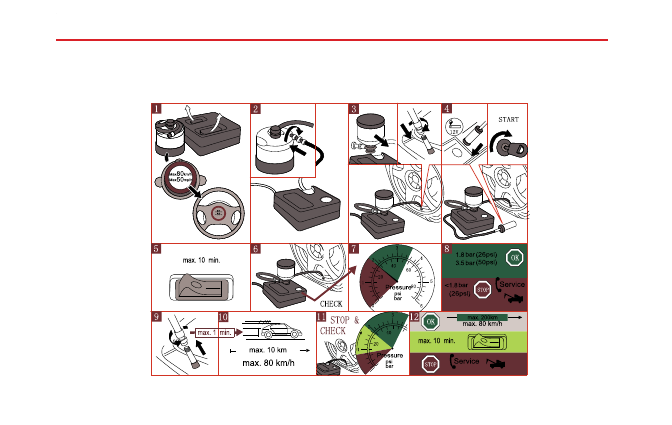

Schematic Diagram of Tyre Repair

166

EMERGENCY INFORMATION

1 Remove the sticker on the Tyre Sealant Bottle and

attach it to the steering wheel to remind the driver
not to exceed 50 MPH (80 km/h). (Figure 1)

2 Connect the air hose of the electric compressor to the

tyre sealant bottle. (Figure 2)

3 Fit the Tyre Sealant bottle (Upright) into the slot on the

compressor. Remove the valve dust cap from the flat
tyre and connect the filler hose from the tyre sealant
bottle to the tyre valve. (Figure 3)

4 Ensure that the power switch of the electric air pump

is switched off (i.e., press “O”), then insert the plug
from the compressor into the cigarette lighter. (Figure
4)

Note:

To

avoid

battery

discharge,

it

is

recommended to keep the vehicle engine running.

5 Switch on the power switch of the electric compressor

(i.e., press “-”), to start pumping sealant into the tyre.
The pressure gauge may briefly reach 6 bar (87 psi),
then the pressure begins to drop. (Figure 6, 7)

Note: The tyre sealant bottle will become empty
after approximate 30 seconds.

6 The tyre should reach the specified inflation pressure

within 10 minutes.

After the correct pressure is

reached, switch off the compressor. If the required
pressure cannot be reached within 10 minutes, please
disconnect the compressor, drive the vehicle 10
metres (33 feet) approx forward or backward to
allow the sealant to spread within the tyre. If the
required pressure can still not be reached, the tyre is
severely damaged and you should seek assistance from
the breakdown services.

Under no circumstances

should you continue your journey with a deflated tyre.
Driving a vehicle with a deflated tyre is extremely
dangerous. (Figure 8)

Note: Consecutive operation of the electric air
pump for more than 10 minutes may result in
damage to the compressor.

7 Remove the tyre sealant bottle from the slot in the

compressor, disconnect the hose from the tyre valve,

167

6

EMERGENCY INFORMATION

remove the compressor plug from the cigarette lighter,
return the tyre repair kit to its stowage tray.

8 After successfully adding sealant to the tyre, drive

immediately for a short time (around one minute) this
will allow the sealant to distribute evenly inside the
tyre. Continue driving and do not exceed 50 MPH
(80 km/h).After a futher ten minutes, find a safe place
to stop and recheck the tyre pressure. If the tyre
pressure has dropped to less than 0.8 bar (11.6 psi),
do not continue driving, seek assistance instead. If
the pressure is greater than 0.8 bar (11.6 psi) after a
10 minutes drive, continue pumping air into type until
reaching the specified tyre pressure and then continue
driving. If 1.8 bar (26.1 psi) cannot be reached, do
not continue drive, seed assistance instead. Do not
exceed 50MPH (80KPH).

Note:

DO NOT remove foreign objects (eg.

screws,nails) from the tyre.

At the earliest opportunity get the tyre replaced by
a dealer or tyre specialist and replace the used tyre
sealant bottle with an MG approved sealant. (Figure
11，12)

168

EMERGENCY INFORMATION

Fuse Replacement

Fuses

Fuses are simple circuit breakers which protect the car's
electrical equipment by preventing the electrical circuits
from being overloaded. A blown fuse maybe indicate the
item of electrical equipment it protect stops working.

The location and value of each fuse is shown on the chart
attached to the underside of the fuse box covers.

Check a suspect fuse by removing it from the fuse box and
looking for a break in the wire inside the fuse.

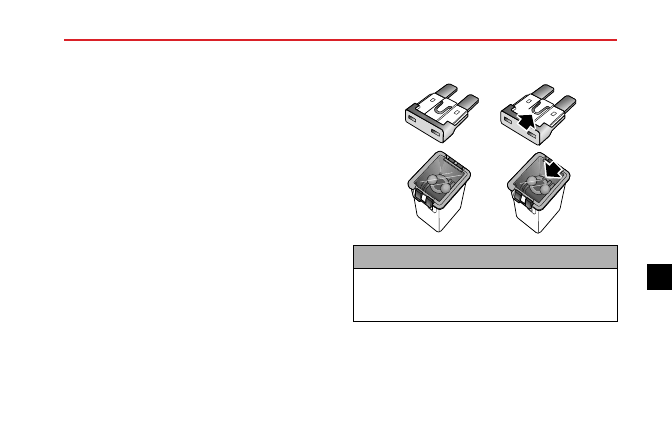

Show of Healthy and Blown Fuses

IMPORTANT

• Only replace a fuse with one of the same rating.

• If a replaced fuse fails immediately, refer the problem

to an MG Authorised Repairer.

169

6

EMERGENCY INFORMATION

Fuse Boxes

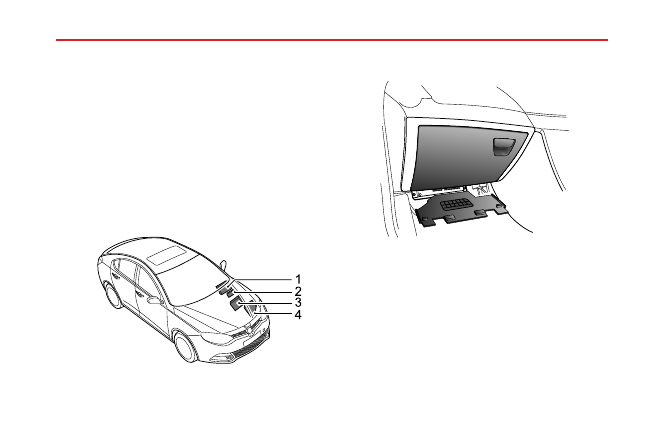

There are 4 fuse boxes in the vehicle:

1 Passenger Compartment Fuse Box (located behind the

glove box)

2 Auxiliary Fuse Box (located on the left side of the

bulkhead in engine compartment)

3 Battery Top Fuse Box (located on the battery)

4 Engine Compartment Fuse Box (located in the engine

compartment)

4

3

2

1

Passenger Compartment Fuse Box

Note: The closing panel below the glove box should be
removed to gain access to the fuses.

170

EMERGENCY INFORMATION

1

2

3

4

5

6

7

8

9

1 0 1 1

1 2 1 3 1 4 1 5 1 6 1 7 1 8 1 9

2 0 2 1 2 2 2 3

3 5 3 6 3 7 3 8 3 9 4 0 4 1 4 2

4 3 4 4 4 5 4 6

2 4 2 5 2 6 2 7 2 8 2 9 3 0 3 1

3 2 3 3 3 4

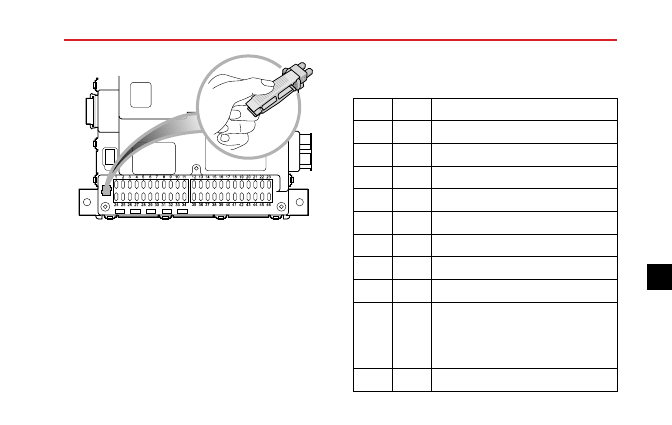

Checking or Renewing Fuses

1 Turn off the ignition switch and all electrical equipment.

Disconnect the battery negative cable.

2 The closing panel below the glove box will need to be

removed to gain access to the fuses.

3 Press the fuse extraction tool onto the head of the

fuse and pull to remove the fuse. A blown fuse can be
recognised by a break in the wire.

4 For a blown fuse, replace it with a same rating.

Fuse Specification

Code

Rating

Function

F1

15A

Spare

F2

15A

Front Power Socket

F3

10A

Reverse Lamps, Interior Mirror, Camera

F4

15A

Spare

F5

5A

Heated Mirror

F6

10A

Inertia Switch

F7

15A

Rear Accessory Socket

F8

30A

Power Supply - Window Lift Front - LH

F9

5A

Switch - Reverse Lamps, Switch -
Master Light, Motor - Headlamp
Levelling, AFS System, Passenger Airbag
ON/OFF Indicator

F10

20A

Headlamp Main Beams

171

6

EMERGENCY INFORMATION

Code

Rating

Function

F11

-

-

F12

5A

Side Lamp - LH, Tail Lamp - LH, Rear
Number Plate Lamps

F13

5A

Switch - EPB

F14

5A

Switch - Steering Wheel Remote

F15

20A

ESCL ECU

F16

30A

Pump - Windscreen Wash

F17

30A

Power Supply - Passenger Seat

F18

15A

Horns

F19

30A

Heated Seat - Front

F20

20A

Headlamp Dipped Beam - RH

F21

30A

Power Supply - Driver Seat

F22

5A

A/C Control Panel, Heated Seat - Front

F23

30A

Power Supply - Window Lift Rear - LH

Code

Rating

Function

F24

30A

Power Supply - Window Lift Front - RH

F25

15A

Spare

F26

25A

Heater Rear Window

F27

5A

Switch - Ignition

F28

5A

Spare

F29

15A

Spare

F30

15A

Spare

F31

25A

Passenger Door Locks, Rear Door
Locks

F32

20A

Headlamp Dipped Beam - LH

F33

-

-

F34

-

-

F35

10A

Spare

F36

5A

Side Lamp - RH, Tail Lamp - RH

172

EMERGENCY INFORMATION

Code

Rating

Function

F37

5A

Diagnostic Socket

F38

5A

Lamp - Glovebox

F39

10A

Driver Door Locks, Motor - Fuel Flap
Release, Tailgate Release Motor Relay,
Motor - Tailgate Release

F40

15A

Spare

F41

10A

Rear Fog Lamps

F42

10A

Airbag ECU

F43

20A

Spare

F44

5A

Interior Mirror, Rain Sensor, PDC ECU

F45

10A

Multifunction Control Switch, Master
Light Switch, Driver Door Switch Pack,
Navigation Display Power

F46

30A

Power Supply - Window Lift Rear - RH

173

6

EMERGENCY INFORMATION

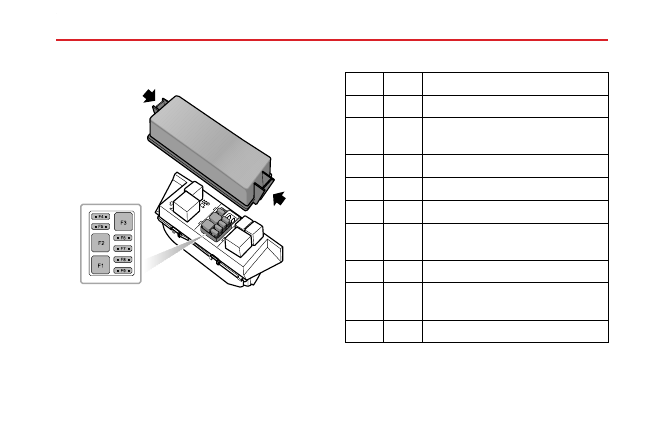

Auxiliary Fuse Box

F 4

F 5

F 6

F 7

F 8

F 9

F 3

F 2

F 1

Fuse Specification

Code

Rating

Function

F1

30A

DC/DC Convertor

F2

30A

Relay - Electric Water Heater 1,
Electric Water Heater Element 1

F3

30A

Headlamp Wash System

F4

20A

Relay - Fuel Heater, Fuel Heater

F5

20A

AFS System

F6

5A

Interior Lamp - Front, Interior Lamp -
Rear, Lamp - Vanity Mirrors

F7

15A

Entertainment System

F8

10A

A/C Control Panel, Fresh/Recycle
Motor

F9

10A

Instrument Pack

174

EMERGENCY INFORMATION

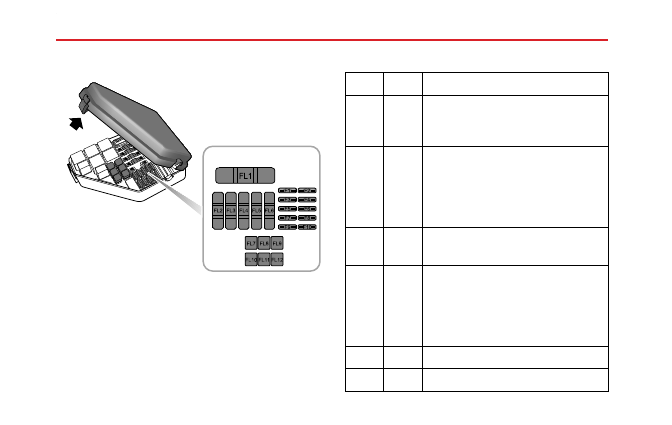

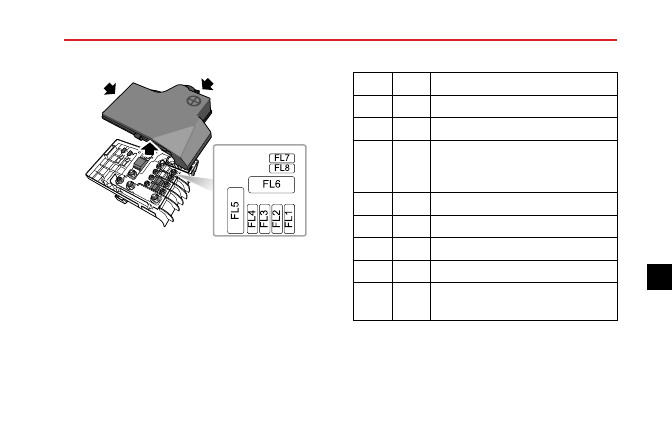

Battery Top Fuse Box

F

L

1

F

L

2

F

L

3

F

L

4

F

L

5

F L 6

F L 8

F L 7

Fuse Specification

Code

Rating

Function

FL1

30A

EPB ECU

FL2

30A

EPB ECU

FL3

125A

Auxiliary Fuses 1, 2, 3, 4, 5, Relay
- Electric Water Heater 2, Electric
Water Heater Element 2

FL4

60A

Control Unit Glow Plug

FL5

-

-

FL6

450A

Motor - Starter

FL7

5A

EBS

FL8

30A

Relay - Electric Water Heater 3,
Electric Water Heater Element 3

175

6

EMERGENCY INFORMATION

Engine Compartment Fuse Box

F L 7

F L 8

F 1

F 3

F 5

F 7

F 9

F 2

F 4

F 6

F 8

F 1 0

F L 9

F L 1 0 F L 1 1 F L 1 2

F L 2

F L 1

F L 3

F L 4

F L 5

F L 6

Fuse Specification

Code

Rating

Function

F1

15A

Sensor - Wide Band, Control Unit -
Glow Plug, ECU - Engine, Switch -
Clutch Pedal

F2

20A

Power Supply - Fuel Filter, Bypass -
EGR Cooling, Actuator - Variable Swirl,
Valve - Throttle Actuator, Sensor - Hot
Film Airmass, Variable Geometry Turbo
Controller

F3

10A

Pump - High Pressure, Valve - Pressure
Control

F4

15A

Cooling Fan, Relay - Starter, Relay -
Fuel Heater, Master Switch - Start Stop,
Relay - Electric Water Heater 1, Relay
- Electric Water Heater 3, Switch -
Neutral, ECU - Engine

F5

10A

Spare

F6

15A

Day Running Lamps

176
