MG 615. Service Manual - part 4

INSTRUMENTS AND CONTROLS

Windows

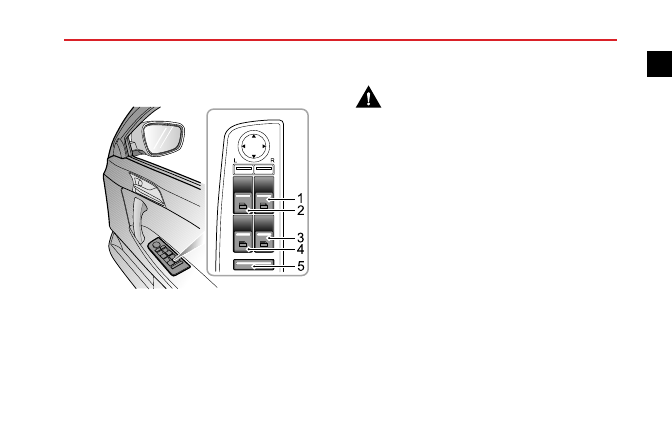

Power Operated Window Switch

L

R

1

2

3

5

4

1 Front Right Window Switch

2 Front Left Window Switch

3 Rear Right Window Switch

4 Rear Left Window Switch

5 Rear Window Isolation Switch

Window Operation

Ensure children are kept clear when raising or
lowering a window.

Push the switch (1-4) down to lower, and pull the switch up
to raise the window. The window will stop moving as soon
as the switch is released (unless the ‘One-Touch’ function
is active).

Note: The front and rear passenger windows can also
be operated by individual window switches, mounted
on each door. The rear window switches will not be
operated if the rear window isolation switch has been
activated.

Note: The electric window can be operated with the
ignition in position ⅠⅠⅠ or Ⅱ

Ⅱ

Ⅱ (For safety: doors should be

closed).

Rear Window Isolation Switch

Press the button (5) to isolate the rear window controls
(an indicator light in the button illuminates), press again to
restore control.

49

1

INSTRUMENTS AND CONTROLS

Note: It is recommended that you ISOLATE the rear
window switches when carrying a child.

‘One-Touch’ Down

By briefly pressing and then releasing (within half a
second) a window switch, the window can be fully opened.
Window movement can be stopped at any time by pressing
the switch again.

‘One-Touch’ Up and ‘Anti-Trap’

*

Some vehicles have a ‘One-Touch’ up function which acts
in the same way as ‘One-Touch’ down.

The ‘Anti-Trap’ function is a safety feature which prevents
the window from fully closing if an obstruction is sensed -
if this happens the window will open slightly to allow the
obstruction be removed.

‘Lazy-lock’ Function

*

After switching off and exiting the vehicle, pressing and
holding the ‘lock’ button on the handset for approximately
3 seconds will initiate the ‘Lazy-lock’ function, all windows
will fully close. When unlocking the vehicle, holding the

‘unlock’ button for approximately 3 seconds will fully open
all the windows.

Note: If the battery is disconnected, the ‘One-Touch’
and ‘Anti-Trap’ features will be lost. To restore these
features, fully open and then fully close each window
holding the switch for 5 seconds in the close position.

Note: DO NOT operate the switch for more than 20
seconds so as to protect the motor from overheating,
the switch will not operate. If this occurs, please wait
until the motor cools down.

50

INSTRUMENTS AND CONTROLS

Interior Light

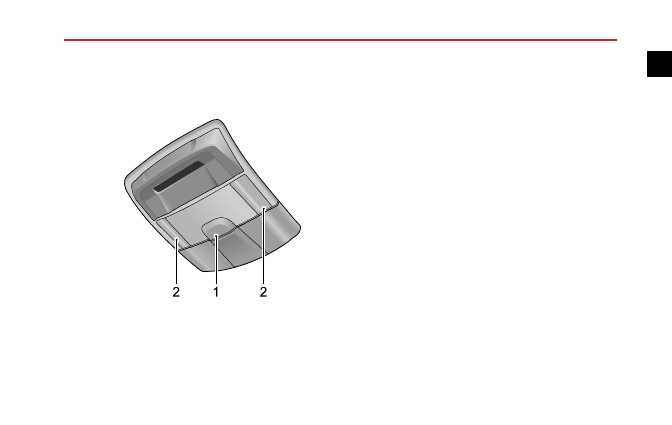

Front Courtesy and Map Reading Lights

2

1

2

Manual Operation

Press the switch (1) to turn the courtesy light on, press
again to turn off. Press one of the switches (2) to turn on
a map reading light, press again to turn off.

Automatic Operation

Courtesy light illumination occurs automatically whenever
the following occur.

• The car is unlocked.

• A door or the tailgate is opened.

• The handset is removed, providing the sidelights have

been illuminated during the previous 30 seconds.

Note: If a door or the tailgate is left open for longer
than 15 minutes, a ‘time-out' function will extinguish
the interior lights automatically to prevent the battery
from discharging.

If necessary, the automatic illumination features described
above can be switched off, as follows:

When the ignition is in positions I or II, press and hold
the courtesy light switch (1) for 5 seconds. The interior
lights will flash and then extinguish. Automatic operation
is suspended (manual operation is still available). To restore
automatic operation, repeat the above process.

51

1

INSTRUMENTS AND CONTROLS

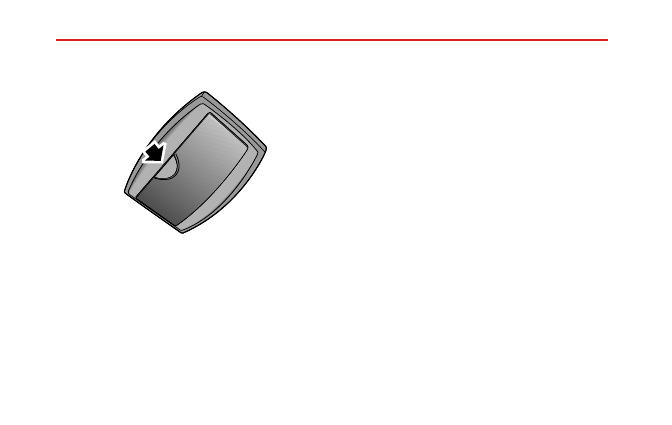

Rear Courtesy Light

Press the switch (arrowed) to illuminate the courtesy light,
press again to switch off.

52

INSTRUMENTS AND CONTROLS

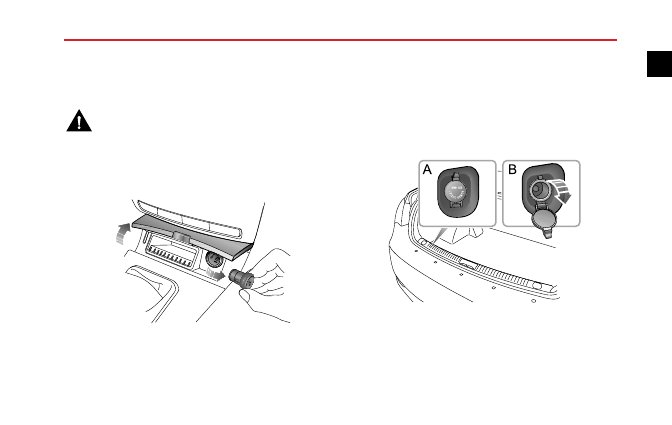

Power Socket

Front Power Socket

Please ensure the socket lid is inserted when
the power socket is not in use.

This will

ensure no debris or foreign objects enter
the socket preventing its use or cause short
circuits.

When the ignition is in position I or II, open the front
ashtray cover, and pull out the socket lid to use the power
socket.

After using, insert the socket lid back and close the front
ashtray cover.

Note: The voltage of the power socket is 12V supply
with a maximum power output of 120W.

Accessory Power Socket

*

B

A

The accessory power socket (A) is located in the luggage
compartment. Release the cover (B) to access the socket.

Note: The voltage of the accessory power socket is 12V
supply with a maximum power output of 120W.

53

1

INSTRUMENTS AND CONTROLS

Note: Extended use of the accessory power socket
when the engine is switched off will cause premature
discharging of the vehicle battery.

54

INSTRUMENTS AND CONTROLS

Storage Equipment

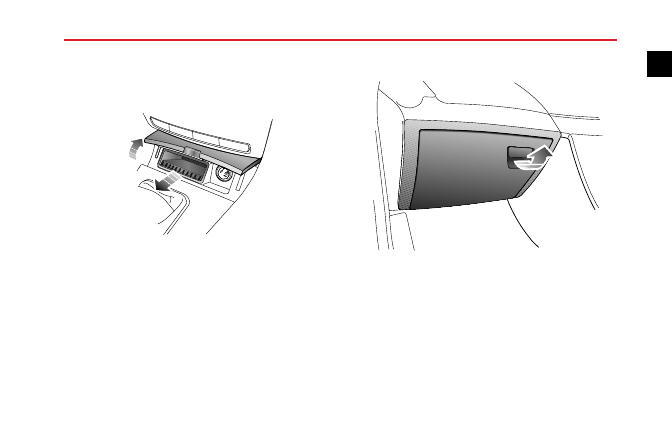

Ashtray

Gently press the ashtray cover to open.

To remove and empty the ashtray, lift the insert tray from
the surround and remove. Refit by installing the insert tray.

Glovebox

To open the glovebox, pull the handle. The integral lamp
will illuminate automatically.

To close the glovebox, raise the lid, and push to close.
Ensure the glovebox is fully closed when the car is moving.

55

1

INSTRUMENTS AND CONTROLS

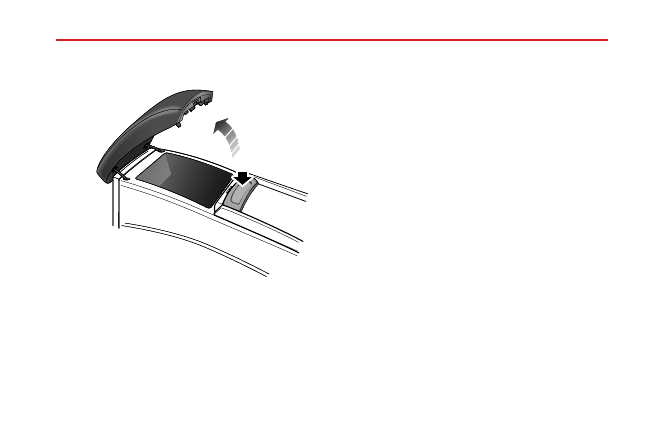

Cubby Box

Press the release catch (arrowed) to open the lid. Push
down to close.

56

INSTRUMENTS AND CONTROLS

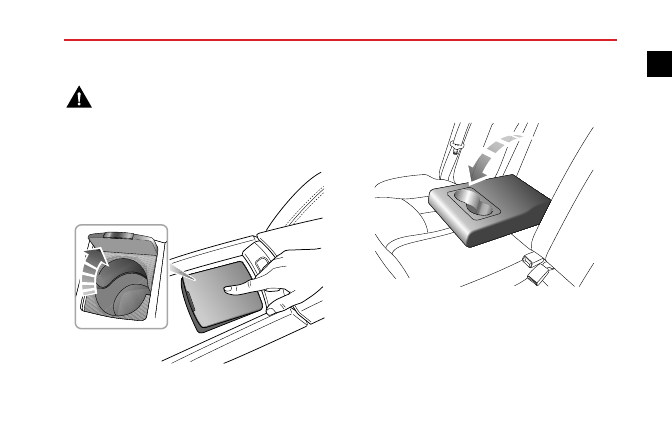

Cup Holder

Do not place hot drinks in the cup holder
whilst driving. Spillage may result in personal
injury or damage.

Front Cup Holder

Briefly press the front of panel to open the front cup holder.
Push down to close it.

Rear Cup Holder

Pull the rear armrest forwards and lower into position.

Raise armrest to close.

57

1

Air Conditioning

60

Ventilation

63

Electronic Air Conditioning

Controls

*

67

Automatic Air Conditioning

Controls

*

2

AIR CONDITIONING

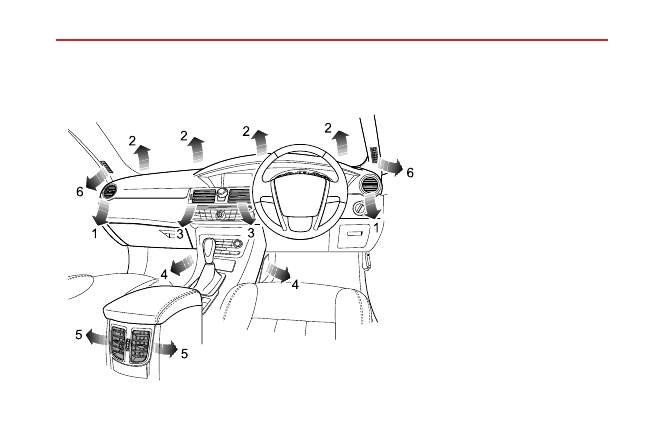

Ventilation

2

2

2

2

6

6

4

4

3

3

5

5

1

1

1 Side vents
2 Windscreen vents
3 Centre vents
4 Front seat feet vents
5 Centre console vents

*

6 Front side window vents

Two additional vents which direct air
to the feet of rear seat passengers are
fitted beneath the carpet. (Not shown
in illustration).

60

AIR CONDITIONING

The heating and ventilation system provides fresh or heated
air to the interior of the car from the air intake grille in
front of the windscreen.

Always keep the air intake grille clear of obstructions such
as leaves, snow or ice.

Particle/Pollen Filter

The particle/pollen filter helps to keep the car interior free
from pollen and dust. To remain fully effective, the filter
should be replaced at the recommended service interval.

Vents

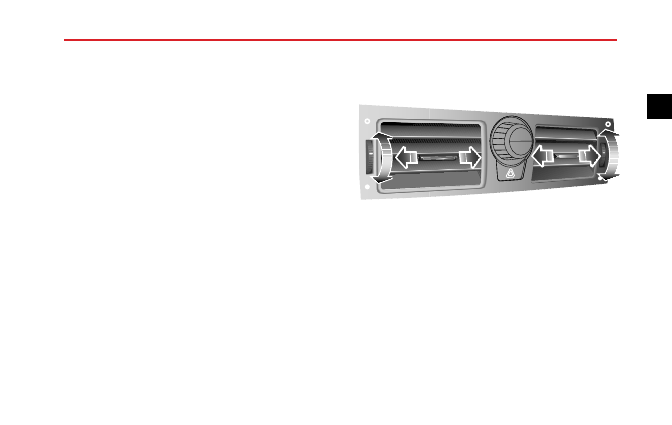

Centre Vents

Rotate the thumb-wheel down to close or up to open the
vents. Direct the air flow by moving the control in the
centre of the louvres.

Note: To increase output from the centre vents, close
the side vents.

61

2

AIR CONDITIONING

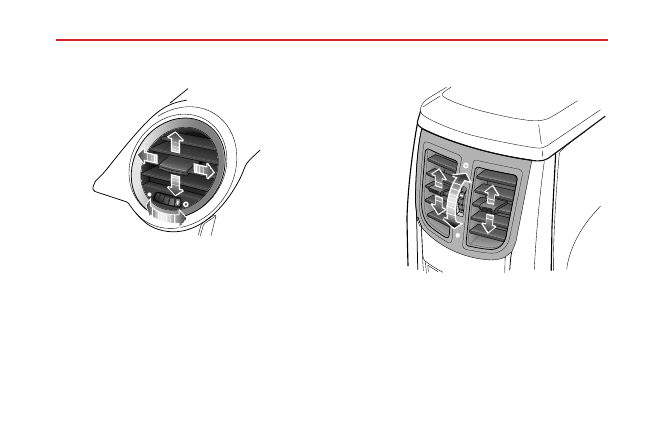

Side Vents

Rotate the thumb-wheel to the left to close or to the
right to open the vents. Direct the air flow by moving the
control in the centre of the louvres up or down, or from
side to side.

Note: To increase output from the side vents, close the
centre vents.

Centre Console Vents

*

Rotate the thumb-wheel down to close or up to open the
vents.

Direct the air flow by moving the control in the centre of
the louvres up or down, or from side to side.

Note: Centre console vents have air flow in any air
distribution, but only cold air flow.

62

AIR CONDITIONING

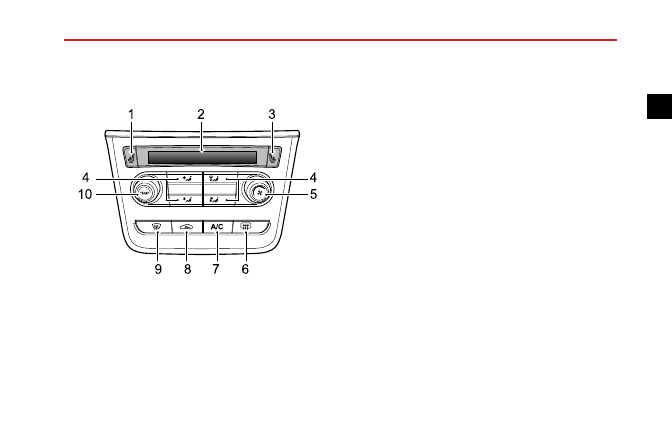

Electronic Air Conditioning Controls

*

Console Panel

T E M P

4
5

6

7

4

1 0

1

2

3

9

8

1 Left side heated seat

2 Air conditioning display

3 Right side heated seat

4 Air distribution setting controls

5 Blower speed control

6 Heated rear screen

7 A/C on/off

8 Air recirculation

9 Defrost/Demist

10 Temperature control

63

2

AIR CONDITIONING

Air Conditioning Display

A/C

2

1

3

4

5

6

7

1 Temperature selected

2 Defrost/Demist on

3 Air recirculation on

4 Air distribution setting selected

5 Air Conditioning on

6 Heated rear screen on

7 Blower speed selected

T

EMP

Rotate the TEMP control clockwise to increase the
temperature inside the car or rotate anti-clockwise to
reduce.

The temperature set will be shown by the number of bars
(between 1 and 8) in the display. The greater the number
of bars, the higher the temperature.

Air Distribution

Press the appropriate button to achieve the desired air
distribution modes.

For ‘face'. Directs air through the side, centre and centre
console face level vents.

For ‘feet' and ‘face'. Directs air to the feet vents and to the
face vents.

For ‘windscreen' and ‘feet'. Directs air to the windscreen
and to the feet vents.

64
