MG 615. Service Manual - part 2

INSTRUMENTS AND CONTROLS

one or more doors, or the bonnet are not closed when
vehicle speed exceeds 3MPH (5km/h), this warning will be
repeated in the display.

Trip Computer

3

2

1

0

6

5

4

O F F

M P H

k m /h

1 2 0

1 5

0

1

8

0

2

1

0

9 0

6

0

3

0

R P M

1 0 0 0

6 0

8 0

1 0

0

1

2

0

1

4

0

4 0

2

0

0

S

E

L

A

B

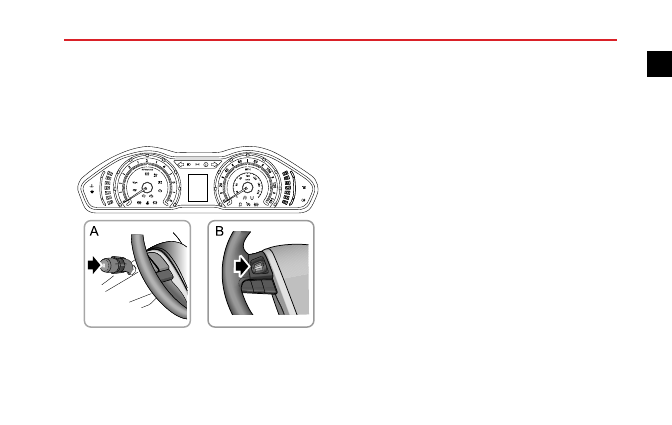

When the ignition is in position Ⅱ, the different trip
computer functions can be selected as follows:

•

Low line models (A)

: Short press (< 2 seconds)

the button on the end of the direction indicators/main
beam lever to select the trip computer function. Use a
long button press (> 2 seconds) to enter the menu from
the trip computer or to enter a highlighted function.

•

High

line

models

(B)

:

Use

the

left-hand

thumbwheel to scroll up and scroll down to select the
trip computer function or to highlight a menu item.
Press the left-hand thumbwheel to enter the menu
from the trip computer or to enter a highlighted menu
item.

The following information will be displayed.

• Next Service

• Digital Speed

• Fuel Consumption

• Range to Empty (distance to tank empty)

• Average Fuel Consumption

• Average Speed

• Trip 1

• Trip 2

• Lap Time

• Current Journey

17

1

INSTRUMENTS AND CONTROLS

• Last Journey

By pressing and holding the button or thumbwheel for
longer than 2 seconds, the selected display can be reset
(not including digital speed, fuel consumption, range to
empty, last journey). When a trip computer feature is
selected, it will be displayed until the next trip computer
function is selected or until another feature is selected.

Note: If a warning message is received while the trip
computer is in use, the trip display will be replaced by
the warning message. After display for 3 seconds, it
will automatically return to the previous screen.

Note: Any of the Options can be disabled, so that the
driver can tailor the list of available information to suit
individual preferences.

Next Service

The message centre shows the distance remaining before
the next service is due and the estimated date that it will
be due on. This display appears for 4 seconds every time
the ignition is switched to position Ⅱ.

The distance display commences at 15,000 miles or 24,000
km and progressively reduces in increments of 25 miles
or 50 km as the car is driven, until zero is reached. The
relevant service should be carried as soon as the distance
display shows zero. After the completion of each service,
the distance display will be reset to 15,000 miles or 24,000
km.

Note: Because the service interval display reduces
in increments of 25 miles or 50 km, it is possible to
undertake a short journey without triggering any
movement from the display.

All services have nominal distance and time-related
intervals of 15,000 miles/24,000 km or 12 months.

Note: If a service is not carried out (or the display is
not reset), the distance indicator, having reached zero,
will remain at zero until it is reset.

Digital Speed

*

The digital speed display function is automatic and displays
the current vehicle speed.

18

INSTRUMENTS AND CONTROLS

Fuel Consumption

This function is automatic and indicates the instantaneous
fuel consumption.

Range to Empty

This function is automatic and displays the remaining
distance you can travel before the fuel gauge reads empty.
The distance will change when the vehicle is refuelled.

The ‘range to empty’ calculation is based on a combination
of current driving style and the fuel consumption recorded
by the computer during the previous few minutes.

Average Fuel Consumption

Average fuel consumption is calculated by dividing the
amount of fuel used by the distance travelled since last
reset. The consumption value can be reset at any time to
begin calculating new consumption values for a particular
journey or driving conditions.

Note: Average fuel consumption is related to driving
habits, road condition, load, tyre pressure, the quality
of oil, etc.

Average Speed

This function is automatic and indicates the average speed
since the last time it was reset. The average speed display
can be reset at any time to begin calculating a new average
speed value for a particular journey or driving condition.

Trip 1, Trip 2

This function displays the trip recorder since the last time
it was reset. Trip 1 and trip 2 are independent.

Lap Time

This function displays the time since last reset. The lap time
display can be reset at any time to begin calculating a new
lap time value for a particular journey or driving conditions.
By either a short press on the button or a short press of
thumbwheel, the lap time display can be stopped or carry
on.

Current Journey

This function is automatic and displays the duration, the
cumulative value of fuel consumption, and distance values
for the current journey. The current journey values can

19

1

INSTRUMENTS AND CONTROLS

be reset at any time to begin calculating new values for a
particular journey or driving conditions. It also can be reset
automatically after the vehicle has been at rest (speed < 3
MPH or < 5 km/h) for 30 minutes.

During the reset process, the data values for the current
journey function are saved for use by the last journey
function.

Last Journey

This function is automatic and displays the duration,
distance and fuel values for the last journey. These values
are automatically overwritten each time a current journey
reset takes place. The Last Journey data is only reset by
the global trip computer reset function.

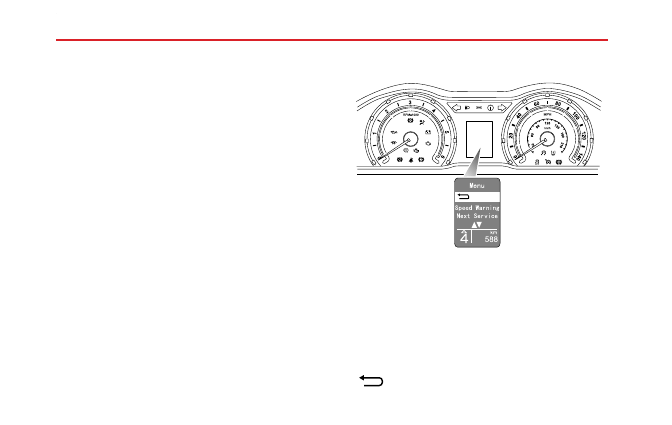

Menu

3

2

1

0

6

5

4

O F F

M P H

k m /h

1 2 0

1 5

0

1

8

0

2

1

0

9 0

6

0

3

0

R P M

1 0 0 0

6 0

8 0

1 0

0

1

2

0

1

4

0

4 0

2

0

0

k m

5 8 8

4

When the ignition is in position Ⅱ, access the menu by
selecting and holding the button for more than 2 seconds
(Low line) or similarly pressing the thumbwheel (High line).

Selections within a menu are made by briefly pressing the
button or rotating the thumbwheel until your choice is
highlighted and then pressing and holding.

This menu offers the following selections:

•

- Press to return to the previous menu.

20

INSTRUMENTS AND CONTROLS

• Speed Warning

• Next Service

• Function Reset

• TPMS Reset

• Vehicle Options

Speed Warning

For low line models, press and hold the button to set the
speed warning. Repeatedly press the button to select your
desired speed. The speed will change in increments of
5MPH (or 5 km/h) for each button press. Speed range is
5 - 120MPH (or 5 - 190 km/h). Select

to return to

upper level menu.

For high line models, the menu displays the current setting
speed, ‘

+

’ and ‘

-

’ sign. Rotate the thumbwheel up (increase)

or down (decrease) to change the speed as required. Speed
range is 5 - 120MPH (or 5 - 190 km/h). The speed will
change in increments of 5MPH (or 5 km/h). Select
to return to upper level menu.

When speed warning is active, the message

Slow Down

and an audible warning will indicate to the driver that the
speed of the car exceeds the limit set.

Speed Warning function can be set ‘off’ as required.

Next Service

Shows the service interval announcement symbol, the
estimated date of the next service and the distance
remaining whichever is sooner before it should be carried
out.

To reset the service information, select

Reset

then press

and hold the button or the left hand thumbwheel until the
displayed distance reads 15000 miles or 24000 km.

Function Reset

To reset the trip recorder readings, select

Trip 1

,

Trip

2

,

Average Fuel

,

Average Speed

, or

All

, then

press and hold the button (low line cars) or the left hand
thumbwheel (high line cars) to reset.

Select

to

return to upper level menu.

TPMS (Tyre Pressure Monitoring System) Reset

Select TPMS reset menu, then press and hold

TPMS

Reset

. This will initialise the system. If successful,

TPMS

21

1

INSTRUMENTS AND CONTROLS

Reset OK

will appear and if unsuccessful,

TPMS Reset

Failed

will appear, consult your MG Authorised Repairer.

Note: TPMS will need to be reset every time the tyres
are replaced or the pressures are changed.

Note:

The TPMS reset menu will only be available

when the car is stationary, with the parking brake
applied and ignition in position Ⅱ

Ⅱ

Ⅱ.

Note: A TPMS reset will be completed after the vehicle
has travelled total of 1 hour or more at a road speed
greater than 6MPH (10 km/h).

Vehicle Options

In the

Vehicle Options

menu, you can configure some

features on the following systems or settings.

Note: The vehicle options menu will only be available
when the car is stationary, with the parking brake
applied and ignition in position Ⅱ

Ⅱ

Ⅱ.

Security

Allows personalisation of the speed locking function and
unlocking function.

Speed Locking

Press and hold

Speed Locking

, then select

On

or

Off

as required. Select

to return to upper level menu.

Unlocking

Press and hold

Unlocking

, then select

All Doors

or

Driver Only

as required. Select

to return to upper

level menu.

Prog Wash Wipe

Enable or disable programmed wash wipe. Press and hold

Off

or

On

. Select

to return to upper level menu.

Please refer to ‘Programmed Wash Wipe’ in this chapter.

Units

Sets the units of measurement for consumption and
distance.

22

INSTRUMENTS AND CONTROLS

Consumption

Select either

L/100 km

,

km/L

,

Mpg (US)

or

Mpg

(UK)

. Select

to return to upper level menu.

Distance

Select

Miles

or

km

. Select

to return to upper level

menu.

Lights Off Delay

Sets the

Lights Off Delay

function. Allows the driver

to select illumination of front lights (headlamp dipped
beams) and/or rear lights (rear fog guard lamps) or both.
In addition, the duration that the lights are illuminated can
be defined.

Select

Front

, followed by

Front On

or

Front Off

.

Press

to return to upper level menu.

Select

Rear

, followed by

Rear On

or

Rear Off

. Press

to return to upper level menu.

To set the duration, select

Duration

.

The current

duration will be displayed. Press ‘

+

’ or ‘

-

’ to change the

duration as required. A duration of up to 5 minutes in

increments of 30 seconds can be selected. Select

to

return to upper level menu.

Find My Car

*

Enable or disable automatic illumination of nominated
exterior lamps for a specific duration, when unlocking
the car with the handset. This will assist the driver in
locating the car in busy car parks. The driver can select
illumination of front lights (headlamp dipped beams), rear
lights (rear fog guard lamps) or both.

Select

Front

, followed by

Front On

or

Front Off

.

Select

to return to upper level menu.

Select

Rear

, followed by

Rear On

or

Rear Off

. Select

to return to upper level menu.

To set the duration, select

Duration

.

The current

duration will be displayed. Press ‘

+

’ or ‘

-

’ to change the

duration as required. A duration of up to 5 minutes and in
increments of 30 seconds can be selected. Select

to

return to upper level menu.

23

1

INSTRUMENTS AND CONTROLS

Language

Select

English

,

中

中

中文

文

文

,

Deutsch

,

Français

,

Italiano

,

Españo

or

Português

to set the language of the

displayed text for message centre. Select

to return

to upper level menu.

Speed Warning

Press and hold

Speed Warning

, then select

Off

or

Manual

to set the operational mode of the speed

warning. If manual mode is selected, the manual set point
will be adopted as the threshold to activate the over speed
warning.

Select

to return to upper level menu.

Gear Display

Enable or disable the gear display function.

Press and

hold

Gear Display

, then select

On

or

Off

as required.

Select

to return to upper level menu.

Dial Sweep

Enable or disable the start-up dial sweep function in the
cluster. Press and hold

Dial Sweep

, then select

On

or

Off

as required. Select

to return to upper level

menu.

Gear Change

Enable or disable the gear change warning function. Press
and hold

Gear Change

, then select

Off

or

Eco

or

Sport

as required. Select

to return to upper level

menu.

Trip Computer

Set the trip computer display.

Select

Default

or

Functions

. Select

to return to upper level menu.

Select

Default

, then select

History

or

Blank

as

required. Select

to return to upper level menu.

Select

Functions

,

then

select

Digital

Speed

,

Instantaneous Fuel

,

Range to Empty

,

Average

Fuel

,

Ave Speed

,

Trip 2

,

Lap Time

,

Current

24

INSTRUMENTS AND CONTROLS

Journey

or

Last Journey

as required. Select

to

return to upper level menu.

Adaptive Frontlighting System (AFS)

*

Enable or disable the AFS function. Press and hold

AFS

,

then select

On

or

Off

as required. Select

to return

to upper level menu.

Digital Clock

This allows the setting of the digital clock if no signal is
available from the in car entertainment system.

Press and hold

Digital Clock

, then select

Hour

or

Min

as required.

This menu will not appear when a signal is available
from the in car entertainment system.

25

1

INSTRUMENTS AND CONTROLS

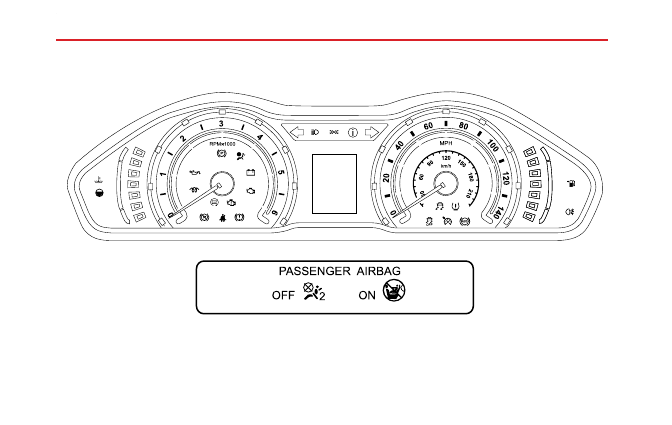

Warning Lights and Indicators

26

INSTRUMENTS AND CONTROLS

Main Beam - Blue

Illuminates when the headlights are switched to main beam.

Side Lamps - Green

Illuminates when the side or headlights are switched on.

Direction Indicators - Green

The left and right direction indicators are represented by
directional arrows located at the top of the instrument
display. The warning lights flash synchronised with the
exterior left or right direction indicator lights whenever
they are operating.

If the hazard warning lights are operated, both warning
lights will flash together.

If either warning light flashes very rapidly, this means that
one of the front or rear direction indicator lights is not
operating.

Note: Failure of a side repeater light will have no effect
on the warning light flash frequency.

Rear Fog Guard Light - Yellow

Illuminates when the rear fog guard lights are switched on.

SRS Warning - Red

The warning light illuminates when the ignition is in
position Ⅱ and extinguishes after a few seconds. If the
light illuminates at any other time or fails to extinguish
after start up, an airbag restraint system fault or seat belt
pre-tensioners fault has been detected, then

Airbag

Fault

and a warning icon will appear in the message centre

27

1

INSTRUMENTS AND CONTROLS

and an audible warning will be given when the engine is
started. Seek an MG Authorised Repairer urgently.

Seat Belt Warning - Red

When the ignition is in position Ⅱ, if a seat belt for an
occupied front seat remains unfastened, the lamp will turn
on.

If the seat belt for an occupied seat remains unfastened
once the vehicle forward speed has exceeded 3MPH
(5km/h), the warning lamp will flash accompanied by
an audible warning, the message

Fasten Seat Belt

Please

or

Fasten Passenger Seat Belt

will appear

in the message centre.

The warning will continue until either the seat belt
is fastened correctly or reverse gear is selected.

On

stop/start vehicles the warning will continue until the seat
belt is fastened correctly, reverse gear is selected, or 90
seconds has expired.

Cruise Control - Yellow/Green

*

The light illuminates green when the master switch is
pressed but no cruise speed is active and yellow when
cruise control is active. The message centre will display

Cruise Set ### MPH

(### represents the speed set)

or

Cruise Control: Standby

as appropriate. If a

fault is detected, the warning light will flash yellow and the
message

Cruise Control: Fault

will be displayed.

Low Oil Pressure - Red

Illuminates red as a lamp check when the ignition is in
position Ⅱ and extinguishes when the engine is started. If
the light remains on (accompanied by the message

Low

Oil Pressure

), or illuminates continuously when driving,

serious engine damage could occur; stop the vehicle as
soon as safety permits and

SWITCH OFF THE

ENGINE IMMEDIATELY

. Check the oil level. Seek

an MG Authorised Repairer urgently.

28

INSTRUMENTS AND CONTROLS

Alternator Charge Warning - Red

The light illuminates red as a lamp check when the ignition
is in position Ⅱ and extinguishes as soon as the engine
is running. If the light remains on (accompanied by the
message

Alternator Fail

), or illuminates when driving,

it indicates to the driver that the charging output from the
alternator to the battery is low. Seek an MG Authorised
Repairer urgently.

Tyre Pressure Monitoring System (TPMS)

Warning - Yellow

The light illuminates yellow when the ignition is in position
Ⅱ. It extinguishes after a few seconds. If there is low tyre
pressure detected, the light illuminates yellow and

Low

Tyre Pressure

will appear in the message centre. Check

for low tyre pressure/flat tyre, adjust your tyre pressures
or seek an MG Authorised Repairer.

If there is a fault with the system, the light will flash for
about 90 seconds then remains on.

Tyre Pressure

System Fail

will appear in the message centre. Seek

an MG Authorised Repairer.

Stability Control System / Traction Control

Operation and Fault Warning - Yellow

The light illuminates yellow as a lamp check when the
ignition is in position Ⅱ and extinguishes after a few
seconds. If there is a fault with the system, the warning
light will illuminate when the car is being driven.

The

message centre will display

Stability Control Fail

or

Traction Control Fail

as appropriate. Stop the car

as soon as safety permits and contact MG Authorised
Repairer for inspection at your earliest convenience. If the
warning light flashes during driving, this indicates that the
system is taking control to assist the driver.

29

1

INSTRUMENTS AND CONTROLS

Stability Control System / Traction Control Off

Warning - Yellow

O F F

The light illuminates yellow as a lamp check when the
ignition is in position Ⅱ and extinguishes after a few
seconds. If the stability control system or traction control
system are switched off, the warning light will illuminate.
The message

Stability Control Off

or

Traction

Control Off

will appear in the message centre.

ABS Warning - Yellow

ABS

The light illuminates for a few seconds as a lamp and system
check when the ignition is in position Ⅱ. If the light does not
extinguish, and

ABS Fail

appears in the message centre,

then a fault has occurred with the ABS system and you
should seek an MG Authorised Repairer at the earliest
opportunity.

If an ABS fault occurs while driving, ABS operation will be
suspended, but normal braking will still be available. Seek
an MG Authorised Repairer at the earliest opportunity.

Brake System Warning - Red

This red warning light will illuminate for a few seconds as a
lamp check when the ignition is in position Ⅱ.

If the warning light remains illuminated after lamp check,
a fault with the brake system is indicated - the message

Brake Fail

will appear in the message centre. Check the

brake fluid level (See ‘Brake Fluid’ in ‘Maintenance’). If the
light continues to illuminate, stop the car as soon as safety
permits and seek an MG Authorised Repairer urgently.

Check Engine/Drive by Wire Warning - Yellow

This warning light is used to indicate an engine operation
fault is detected by the engine management system. The

30

INSTRUMENTS AND CONTROLS

indicator illuminates as a system check when the ignition is
in position Ⅱ and should extinguish after a few seconds.

If a non-emissions related fault occurs while the vehicle is
being driven, the indicator will illuminate and the message

Check Engine

will appear in the message centre. Seek

an MG Authorised Repairer urgently.

Malfunction Indicator Lamp Warning - Yellow

This warning light is used to indicate an emission related
fault is detected by the engine management system. The
indicator illuminates as a system check when the ignition
is in position Ⅱ and should extinguish when the engine is
started.

If an engine operation problem occurs while the vehicle is
being driven, the indicator will illuminate and the message

Engine Fault

will appear in the message centre. Seek an

MG Authorised Repairer urgently.

Electronic Hydraulic Power Assisted Steering

(EHPAS) / Electronic Steering Column Lock

(ESCL) / Steering Angle Sensor (SAS) Warning-

Red

This red warning light will illuminate for a few seconds as a
lamp check when the ignition is in position Ⅱ.

The warning light is used to indicate to the driver that a
fault exists in electronic hydraulic power assisted steering
or electronic steering column lock system or steering angle
sensor.

If EHPAS has a fault, the warning light will illuminate and
the message centre will display

Power Steering Fault

.

Seek an MG Authorised Repairer urgently.

If ESCL has a fault, the warning light will illuminate and the
message centre will display

Steering System Fault

.

Seek an MG Authorised Repairer urgently.

If SAS has a fault, the message screen will display

SAS

Fault

. If SAS is not calibrated, the message screen will

31

1

INSTRUMENTS AND CONTROLS

display the prompt message

SAS Uncalibrated

. Seek

an MG Authorised Repairer urgently.

EPB Status Warning - Red

When the EPB is engaged the red warning light illuminates.
If a fault occurs with the EPB switch the warning light will
flash.

EPB Fault Warning - Yellow

This yellow warning light indicates a fault with the EPB,
or that the EPB is in a diagnostic state. Warning lamp
illumination is accompanied by an audible alarm.

Stop/Start Active Indication - Green

This warning light will illuminate for a few seconds as a

lamp check when the ignition is in position Ⅱ. The warning
light illuminates green to indicate to the driver that the
engine is being controlled by stop start system. When
Stop Start function is inhibited, the light will extinguish
after flashing 3 times, and the message

Stop Start

Currently Unavailable

will appear in the message

centre.

System Fault Warning/Alarm Status Warning -

Yellow/Red

This warning light is used to indicate to the driver the status
of any non-tell-tale warnings. This is a bi-coloured warning
lamp illuminated in either red or yellow depending upon
what warnings currently exist. The lamp is illuminated red
if a red warning exists. The lamp is illuminated yellow if a
yellow warning exists. If both red and yellow warnings exist
simultaneously, then the LED is flashed alternately red and
then yellow at 2 second intervals.

When ignition is off, the warning light provides information
about the status of the alarm system. Please see more

32
