CLIMATE CONTROL

Climate Control

Ventilation

2

2

2

2

5

1

5

1

3

3

4

4

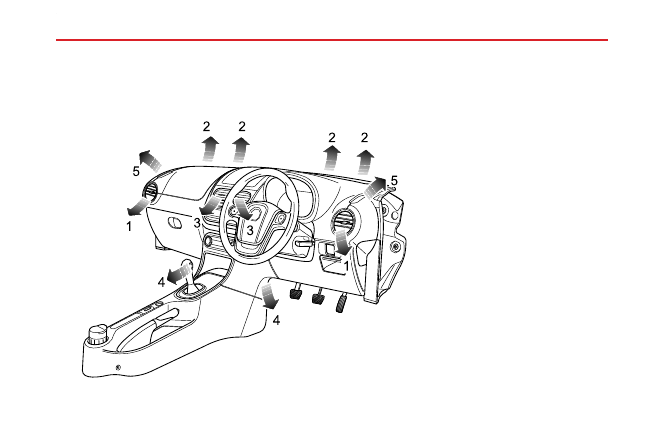

1 Side vents
2 Windscreen vents
3 Centre vents
4 Front seat feet vents
5 Front side window vents

Heating, ventilation and air conditioning
system provides fresh or heated air to
the interior of the car from the air intake
grille in front of the windscreen.

Always keep the air intake grille clear of
obstructions such as leaves, snow or ice.

Air

outlets

are

provided

to

the

windscreen, face and feet - the location
of those vents is shown in the illustration.

50

CLIMATE CONTROL

Particle/Pollen Filter

The particle/pollen filter helps to keep the car interior free
from pollen and dust. To remain fully effective, the filter
should be replaced at the recommended service interval.

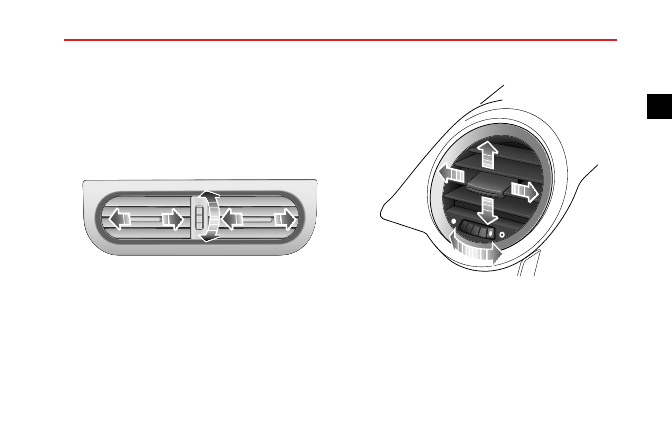

Vents

Centre Vents

Rotate the thumb-wheel down to close or up to open the
vents. Direct the air flow by moving the control in the
centre of the louvres.

Note: To increase output from the centre vents, shut
the side vents.

Side Vents

Rotate the thumb-wheel left to close or to the right to
open the vents.

Direct the air flow by moving the control in the centre of
the louvres up or down, or from side to side.

Note: To increase output from the side vents, close the
centre vents.

51

2

CLIMATE CONTROL

Heater Controls

*

Control Panel

0

1

2

3

4

1

2

3

4

7

6

8

5

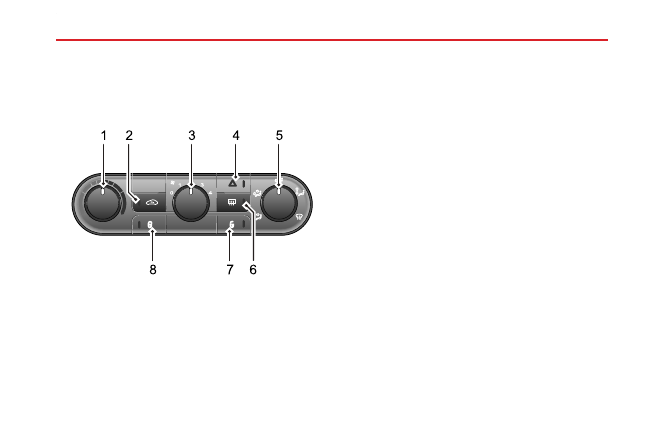

1 Temperature control

2 Air recirculation

3 Blower

4 Hazard warning light

5 Air distribution

6 Heated rear screen

7 Interior lock unlocking

8 Interior lock locking

Blower

Rotate the blower control clockwise to increase the
blower speed or rotate anti-clockwise to decrease the
blower speed. The blower is switched off when the blower
speed is 0, and the blower speed increases gradually from
1 to 4.

Temperature Control

Rotate the TEMP control clockwise to increase the air
temperature inside the car or rotate anti-clockwise to
decrease.

52

CLIMATE CONTROL

Air Distribution

Rotate the air distribution, control to select the required
air distribution mode .

For 'face'. Directs air to the side and centre

vents.

For 'face + feet'. Directs the air to the feet, side

and centre vents.

For 'feet'. Directs air to the feet vents.

Note: In this mode, a small amount of air will be
directed to the side and windscreen vents.

For 'feet + windscreen'.

Directs air to the

windscreen and feet vents.

Note: In this mode, a small amount of air will be
directed to the side vents.

For 'windscreen'. Directs air to the windscreen

vents.

Note: In this mode, a small amount of air will be
directed to the side vents.

Heated Rear Screen

The heating elements on the inside of the rear
screen are easily damaged. DO NOT scrape
or scratch the glass. DO NOT stick labels
over the heating elements.

Press to operate; the LED in the switch will

illuminate indicating the heated rear screen is switched
on. The LED extinguishes when the heated rear screen
is turned off.

The heated rear screen will switch off

automatically after 15 minutes.

Note: The heated rear screen will only function with
the engine operating.

53

2

CLIMATE CONTROL

Air Recirculation

Press to operate, the LED in the switch

illuminates, the air inside the car is recirculated and the air
intake is closed, preventing the entry of traffic fumes.

When the engine is off, the air recirculation control flap
stays in current position.

Note: Leaving the system in recirculation mode can
cause the windscreen to mist. If this happens, switch
off recirculation and turn the controls to maximum
demisting.

54

CLIMATE CONTROL

Air Conditioning Controls

*

Control Panel

1

3

2

4

5

6

8

9

1 0

1 1

7

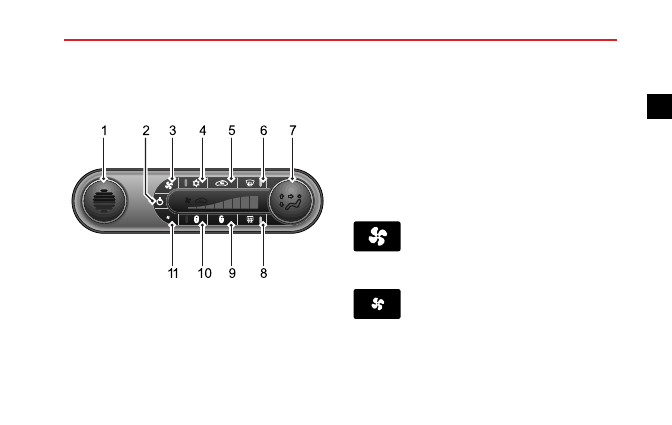

1 Temperature control

2 Power on/off

3 Increase blower speed

4 A/C on/off

5 Air recirculation

6 Defrost/Demist

7 Air distribution

8 Heated rear screen

9 Interior lock unlocking

10 Interior lock locking

11 Decrease blower speed

Blower

Press the button to increase blower speed.

When the system is switched off, pressing the button
operates the system.

Press the button to decrease blower speed.

When the system is switched off, pressing the button
operates the system.

55

2

CLIMATE CONTROL

Temperature Control

Rotating the temperature control clockwise will increase
the air temperature.

The control display will gradually

change to red.

When the temperature control is fully

increased, the control display will be totally red.

Rotating the temperature control anti-clockwise will
decrease the air temperature. The control display will
gradually change to blue. When the temperature control
is fully decreased, the control display will be totally blue.

A/C Button

Press the A/C Button to switch the air

conditioning system on. Press again to switch off.

Note:

1 The air conditioning system can only be switched

on after the engine is started;

2 When the air conditioning system is switched off,

the system can still provide heating and ventilation
function.

3 When the Air conditioning is switched on, the

compressor will turn itself “on” and “off ”.

Power On/Off

Press the Power on/off button to switch the

system off and press again to switch on.

Note: Recirculation status will remain in the setting
selected.

Air Distribution

Rotate the air distribution, control to select the required
air distribution mode .

For 'face'. Directs air to the side and centre

vents.

For 'face + feet'. Directs air to the feet, side

and centre vents.

56

CLIMATE CONTROL

For 'feet'. Directs air to the feet vents.

Note: In this mode, a small amount of air will be
directed to the side and windscreen vents.

For 'feet + windscreen'.

Directs air to the

windscreen and feet vents.

Note: In this mode, a small amount of air will be
directed to the side vents.

For 'windscreen'. Directs air to the windscreen

vents.

Note: In this mode, a small amount of air will be
directed to the side vents.

The modes are 'face' - 'face + feet' - 'feet' - 'feet +
windscreen' - 'windscreen' clockwise in order. To make
further selections turn counter-clockwise.

Defrost/Demist

With this button pressed, air conditioning

is switched on, the blower is set to maximum speed,
air distribution is set to windscreen.

To switch off

defrost/demist, press the button again.

Heated Rear Screen

The heating elements on the inside of the rear
screen are easily damaged. DO NOT scrape
or scratch the glass. DO NOT stick labels
over the heating elements.

Press to operate; the LED in the switch will

illuminate indicating the heated rear screen is switched
on. The LED extinguishes when the heated rear screen
is turned off.

The heated rear screen will switch off

automatically after 15 minutes.

Note: The heated rear screen will only function with
the engine operating.

57

2

CLIMATE CONTROL

Air Recirculation

With this button pressed, the icon shows in

the display, the air inside the car is recirculated and the air
intake is closed, preventing the entry of traffic fumes. Press
the button again ，the system enters external circulation

When the engine is powered off, the air recirculation
control door stays in current position.

Note:

Use this function to obtain maximum air

conditioning performance and optimum fuel efficiency
when A/C is operating.

58

Audio System

60

CD Player

*

(Low Line)

70

CD Player

*

(High Line)

3

AUDIO SYSTEM

CD Player

*

(Low Line)

Use Instructions

1 When cleaning the vehicle, ensure that water does not

contact the audio system.

2 Use a soft cloth to clean the display.

Use alcohol

to remove stubborn dirt. Do not use water, solvent
or abrasive cleaner, these substances will damage the
display.

3 Do not attempt to play non standard discs, or any

shape which is not round. Do not use damaged discs
or place any other material into the CD slot.

4 The audio system is designed to operate between the

temperatures of -20℃ and +70℃.

5 When travelling on rough or uneven roads, disc

reproduction may be impaired.

6 Distortion, interference and lack of signal clarity, are

often attributed to a fault in the radio. Problems of
this kind are usually caused by atmospheric conditions,
signal strength, hilly terrain, tall buildings, bridges and
even electrical interference from power lines.

7 The USB interface of the player does not support a

portable hard drive.

8 The USB interface can support some types of card

readers, but we are unable to guarantee that it
supports all types of card readers.

9 The USB interface of this player does not support a

USB concentrator connection and extended harness.

10 The USB interface of this player may not recognize

all USB brands and types, and some files may not be
played correctly. In such cases, please contact your
MG Authorised Repairer.

IMPORTANT

Only use the CD player when road conditions permit.

60

AUDIO SYSTEM

CD Player Control Panel

T

A

B A N D

S

R C

M

E N U

M O D E

1

2

3

4

5

6

1

5

1 8

1

4

1

3

9

8

7

6

4

1

7

1

6

1

2

1 1

5

1

0

3

2

1

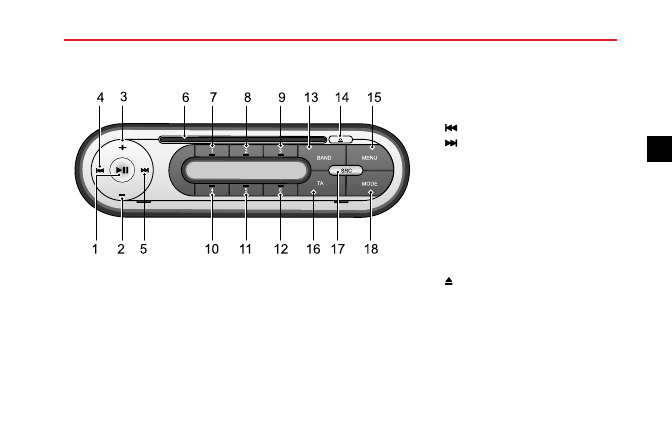

1 On/Off or Pause/Mute
2 Volume Down
3 Volume Up
4

(Seek Downward)

5

(Seek Upward)

6 CD Slot
7 Preset Button 1
8 Preset Button 2
9 Preset Button 3

10 Preset Button 4
11 Preset Button 5
12 Preset Button 6
13 BAND (Frequency)
14

(CD Eject Button)

15 MENU
16 TA (Traffic Announcement)
17 SRC (Source)
18 MODE

61

3

AUDIO SYSTEM

Basic Operation

On/Off Power

Press the On/Off button to switch on radio system, and
press again to turn off the system.

When the CD player is off, and a CD is loaded, the CD
player will switch on.

30 Minutes Play Function

When the ignition is switched off, press the On/Off button
to operate the audio unit for up to 30 minutes, after 30
minutes the player will switch off. To switch on again, press
the On/Off button.

Mute/Pause

Press the MUTE button to mute the radio. Press again to
resume play.

If in CD/USB mode, press the Mute button to pause.

Select Mode

Repeatedly press the SRC button to change the source
of the output. The unit will cycle through the following
options: TUNER, CD (if there is a disc in the CD player),
USB (if USB is connected), and AUX.

Note: CD play can only be selected when there is a
disc in the CD player.

Note: USB can only be selected when a USB/bluetooth
source is connected.

Volume Adjustment

Press Volume Down button, the volume will decrease by
-1, if press and hold the button, the volume will decrease
quickly to 0.

Press the Volume Up button, the volume will increase by
+1, if press and hold the button, the volume will increase
quickly to 30.

62

AUDIO SYSTEM

Menu Operation

For each press of MENU button, the mode will cycle
through Clock, BASS, TREBLE, BALANCE, FADER, EQ,
LOUDNESS, AF, REG, CT, EON and TA Volume.

BASS

In BASS mode, press

button or

button to adjust the

bass effect (adjustment range: -7 - +7).

TREBLE

In TREBLE mode, press

button or

button to adjust

the treble effect (adjustment range: -7 - +7).

BALANCE

In BALANCE mode, press

button or

button to adjust

the left-right balance effect (adjustment range: L7 - R7), ‘0’
represents the left-right speaker balance.

FADER

In FADER mode, press

button or

button to adjust

the front-rear balance effect (adjustment range: F7 - R7),
‘0’ represents the front-rear speaker balance.

EQ

In EQ mode, press

button or

button, and select from

CLASSIC, ROCK, POPULAR, and OFF.

LOUDNESS

In LOUDNESS mode, press

button or

button to

stop/start the loudness control.

Alternative Frequencies Setting

Press

button or

button to select AF ON or AF OFF.

If the radio station selected supports AF and its signal
becomes weak, then the Tuner should be switched to the
strongest available frequency.

Region Setting

Press

button or

button to select REG ON or REG

OFF.

Note: AF shows that the RDS is tuning to the strongest
signal for the station you have selected. It returns to a
different frequency when you move into another area.

63

3

AUDIO SYSTEM

Clock Time Setting

Press

button or

button to select CT ON or CT OFF.

Note:

CT

synchronisation

(via

RDS)

will

be

automatically deactivated if the user makes manual
changes to the clock or date.

Enhanced Other Networks Setting

Press

button or

button to select EON LO or EON

DX.

Traffic Announcement Volume

Press

button or

button to adjust TA volume.

Time Setting

Press MENU button to enter the clock display, press
and hold MENU button to enter the clock setting mode,
and then press MENU button to access the hour-clock,
minute-clock , time display modes (12HR or 24HR), and
clock display protection (open or close), press

button

or

button to make selection

Playing Mode

In CD/USB mode, press MODE button to select the
random or repeat playing modes.

In random mode, press

button or

button, and select

to close or open random mode.

Note: If repeat play is not required, press MODE
button twice to confirm the selected random mode.

In repeat mode, press

button or

to select single

track, folder or close.

Note: If the track has no corresponding information，

，

，

the information will not be displayed.

Note: If there is no folder in source, the random folder
can not be used.

Folder Mode

When in CD/USB, press and hold MODE button to enter
the folder selection mode, and press

button or

button to select the folder forward or backward.

64
