AUDIO SYSTEM

Note: 4 seconds after the last operation has been
made, the system will enter the current playing mode.

Radio Function

Mode Selection

Press SRC button to select radio as the source.

Band Selection

Repeatedly press the BAND button to select FM1, FM2,
FMA, MW, MWA frequencies.

Note: If the radio is in stereo, the bottom of the screen
will display ‘ST’.

Tune

There are 3 tuning modes, which are the search tuning,
manual tuning and pre-set tuning.

Search Tuning Mode

press

button or

button, the radio automatically

searches the frequency range, looking for a radio station of
acceptable strength. Once a station is found, that station
will be played.

65

3

AUDIO SYSTEM

Note: If no station can be found, then the search will
be stopped, and the screen will display ‘NO STATION’.

Manual Tuning Mode

Press and hold either of the

button and

button, and

then enter the manual tuning mode, and press

button

or

button again to search stations.

Note: if no selection is made after 5 seconds manual
tuning will be cancelled.

Pre-set Tuning Mode

Up to 30 radio stations can be stored (FM1, FM2, FMA,
MW, MWA). Press number buttons 1-6 to select a stored
frequency.

Store Station

There are manual and auto store modes.

Manual Store

• Press BAND button to select the desired waveband.

• Use search, manual or pre-set tuning modes to tune to

the desired station.

• Press any number button for more than 2 seconds. The

frequencies will be automatically stored.

Note: Manual store overwrites any stations which
already stored on the pre-set buttons.

Auto Store

• Press BAND button to select the FM/WM frequency.

• Press and hold the BAND button, Auto-store scans

the waveband to find the six strongest FM/WM radio
frequencies and then stores them in FMA or MWA
memory in order of the signal strength.

If auto-store is unable to find six strong stations, the
remaining pre-sets are not used.

Note:

Automatic storage overwrites any stations

already stored on the AST pre-set buttons.

TA (Traffic Announcement)

Press TA button to enable TA function, if the radio is
on, the player will search automatically. if current station
doesn’t support TA, press the TA button again to disable
TA. When a TA is received during CD/USB playback, the
MIX function (if selected) is cancelled.

66

AUDIO SYSTEM

CD Playing

The Compact Disc (CD) player fitted to your
car will only accept one disc at a time.

Loading a CD

Make sure that the disc is positioned with the label
side upwards, then gently push it into the slot until the
mechanism draws the disc in fully.

CD play will start

immediately.

Track Search

1 Press

button once to skip to the beginning of the

next track.

2 If the track elapsed time is more than 1 seconds, Press

button once to return to the start of the current

track and press again to start the previous track. If
elapsed time is less than 3 seconds, press

button

once to return to the previous track.

Fast Forward/Rewind

1 Press and hold

button to fast rewind.

2 Press and hold

button to fast forward.

Ejecting CD

Press Eject button, the disc will be ejected from the player
and can then be removed.

67

3

AUDIO SYSTEM

USB

USB Connection

A USB connection is situated inside the centre upper
stowage tray located in the fascia.

Insert a USB memory stick via the USB connection.

USB Playing

Press

button once to choose the next track to play.

Press

button once, if the playing time exceeds 1 second,

the track will be played from the beginning, press the
button again to select to play the previous track; if the
playing time does not exceed 1 second, press

button

once, to play the previous track.

Note: This system can only play .mp3 and .wma
format files.

USB Removal

Do not forcibly remove the USB when USB files are
displayed, this may cause file damage.

68

AUDIO SYSTEM

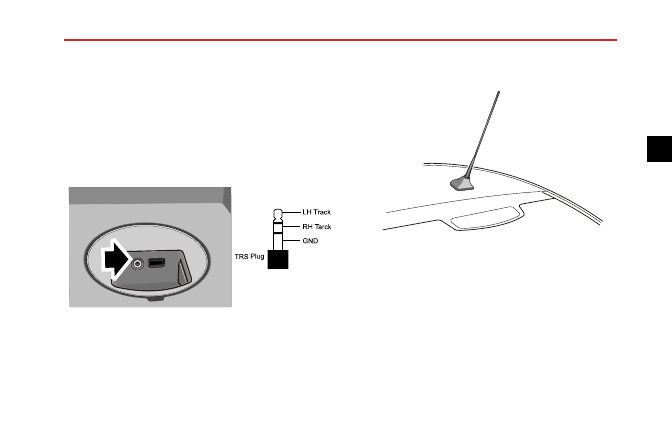

AUX

AUX Input Playing

An AUX device connection (3.5 mm jack socket) is located
inside the centre upper stowage tray located in the fascia.

Insert an auxiliary device via the auxiliary socket, after
auxiliary is connected.

Note:

Please use 3.5 mm TRS plugs to connect

auxiliary audio.

Antenna

The antenna is located at the rear of the roof. Avoid
bending the antenna. However when required, e.g. when
using an automatic car washing facility, please ensure that
the antenna is removed.

To remove the antenna unscrew the antenna anti
clockwise.

69

3

AUDIO SYSTEM

CD Player

*

(High Line)

Use Instructions

1 When cleaning the vehicle, ensure that water does not

contact the audio system.

2 Use a soft cloth to clean the display.

Use alcohol

to remove stubborn dirt. Do not use water, solvent
or abrasive cleaner, these substances will damage the
display.

3 Do not attempt to play non standard discs, or any

shape which is not round. Do not use damaged discs
or place any other material into the CD slot.

4 The audio system is designed to operate between the

temperatures of -20℃ and +70℃.

5 When travelling on rough or uneven roads, disc

reproduction may be impaired.

6 Distortion, interference and lack of signal clarity, are

often attributed to a fault in the radio. Problems of
this kind are usually caused by atmospheric conditions,
signal strength, hilly terrain, tall buildings, bridges and
even electrical interference from power lines.

7 The USB interface of the player does not support a

portable hard drive.

8 The USB interface can support some types of card

readers, but we are unable to guarantee that it
supports all types of card readers.

9 The USB interface of this player does not support a

USB concentrator connection and extended harness.

10 The USB interface of this player may not recognize

all USB brands and types, and some files may not be
played correctly. In such cases, please contact your
MG Authorised Repairer.

IMPORTANT

Only use the CD player when road conditions permit.

70

AUDIO SYSTEM

CD Player Control Panel

1 Volume Up
2

(Seek Downward)

3 Volume Down
4 SEL
5

(Seek Upward)

6 ESC
7 Number Button
8
9 SRC (Source) or On/Off

10 BAND (Frequency)
11 MODE
12 AUDIO
13 TA (Traffic Announcement)

14
15

(CD Eject Button)

16 MUTE
17 MENU
18 CD Slot

71

3

AUDIO SYSTEM

Steering Wheel Control Button

‘+’ button: volume up

‘-’ button: volume down

(Seek Downward)

(Seek Upward)

Short
Press

Previous preset in
current Band

Next preset in current
Band

Radio

Long
Press

Previous automatically
search the frequency
range, looking for
a radio station of
acceptable strength.
Once a station is
found, that station will
be played.

Next automatically
search the frequency
range, looking for
a radio station of
acceptable strength.
Once a station is
found, that station will
be played.

Short
Press

Previous track

Next track

CD/USB
/Bluetooth
/Audio/Ipod
/Iphone

Long
Press

Fast rewind

Fast forward

72

AUDIO SYSTEM

Basic Operation

On/Off Power

Press the On/Off button to switch on radio system, and
press again to turn off the system.

When the CD player is off, and a CD is loaded, CD player
will switch on.

30 Minutes Play Function

When the ignition is switched off, press the On/Off button
to operate the audio unit for up to 30 minutes, after 30
minutes the player will switch off. To switch on again, press
the On/Off button.

Mute/Pause

Press the MUTE button to mute the radio . Press again to
resume play.

If in CD/USB/bluetooth mode, press the Mute button to
pause.

Select Mode

Repeatedly press the SRC button to change the source
of the output. The unit will cycle through the following
options: radio, CD (if there is a disc in the CD player),
USB (if USB is connected), Bluetooth audio (if Bluetooth is
connected), and AUX.

Note: CD play can only be selected when there is a
disc in the CD player.

Note: USB/bluetooth can only be selected when a
USB/bluetooth source is connected.

Volume Adjustment

Press Volume Down button, the volume will decrease by
-1, if press and hold this button, the volume will decrease
quickly to 0.

Press the Volume Up button, the volume will increase by
+1, if press and hold this button, the volume will increase
quickly to 30.

73

3

AUDIO SYSTEM

Audio Sound Setting

Press the AUDIO button to adjust the sound setting,
press

button or

button to access BASS, MIDDLE，

TREBLE, BALANCE, FADER, EQ, and LOUDNESS. Press
the SEL button to access and confirm selection.

BASS

In BASS mode, press

button or

button to adjust the

bass effect (adjustment range: -7 - +7).

MIDDLE

In MIDDLE mode, press

button or

button to adjust

the bass effect (adjustment range: -7 - +7).

TREBLE

In TREBLE mode, press

button or

button to adjust

the treble effect (adjustment range: -7 - +7).

BALANCE

In BALANCE mode, press

button or

button to adjust

the left-right balance effect (adjustment range: L7 - R7), ‘0’
represents the left-right speaker balance.

FADER

In FADER mode, press

button or

button to adjust

the front-rear balance effect (adjustment range: F7 - R7),
‘0’ represents the front-rear speaker balance.

EQ

In EQ mode, press

button or

button to select from

CLASSIC, JAZZ, POP, ROCK, FLAT, VOCAL and OFF.

LOUDNESS

In LOUDNESS mode, press

button or

button to

stop/start the loudness control.

Clock, Time and Date

Press MENU button to enter, select Clock and Date, press
SEL button to enter the date and time setting menu. Press
the

button or

button to chose the sub-menu and

press SEL to access.

Clock or Date Mode

Press SEL button to access clock mode, press the
button or

button to access hour-clock, minute-clock

74

AUDIO SYSTEM

and time display modes (12HR or 24HR). Press SEL button
to confirm, press SEL button again to return to the menu
after Clock Settings have been confirmed

Press SEL button to access date mode, press the

button

or

button to access the day, month, year. Press the SEL

button to select , press SEL button again to return to the
menu interface.

Playing Mode

When in CD/USB mode, press MODE button to select
Random，or Repeat and Display Information.

When in random mode, press

button or

button to

select Random All, Random Folder or Random Off.

When in repeat mode, press

button or

button to

select Repeat Track, Repeat Folder or Repeat Off.

When in Display Information mode, press

button or

button to search Folder No, Track No & Song Elapsed

Time, Artist Name, Album Name.

Note: If the track has no corresponding information
，

，

，the information will not be displayed.

Note: If there is no folder in source, the random folder
selection is unavailable.

Folder Mode

When in CD/USB mode, press and hold the MODE button
to enter the folder mode, and press

button or

button

to select folder, press the SEL button to confirm, and start
to play the first track within the selected folder.

Note: 4 seconds after the last operation has been
made, the system will enter the current playing mode.

75

3

AUDIO SYSTEM

Menu Operation

Press the MENU button to access the menu mode. Press

button or

button to select RDS Settings, Bluetooth

Settings, Contrast Adjustments, DAB Setting.

RDS Settings

In the menu mode, select RDS Settings, Clock and Date,
and press the SEL button to enter the RDS settings menu.
Press

button or

button to select AF，REG，CT，

EON，TA Volume.

Alternative Frequencies Setting

Press

button or

button to select AF ON or AF OFF,

press SEL button to confirm.

If the radio station currently selected supports AF and its
signal becomes weak, then the radio should switch to the
strongest available frequency.

Region Setting

Press

button or

button to select REG ON or REG

OFF, press SEL button to confirm.

When REG is on, the radio can change the frequency in the
AF list the station. When REG is off, the radio will tune to
another station.

Clock Time Setting

Press

button or

button to select CT ON or CT OFF,

press SEL button to confirm.

If the current selected station carries CT information, the
time of the supports will synchronise automaticlly via RDS
if CT ON.

Enhanced Other Networks Setting

Press

button or

button to select EON LO or EON

DX, press SEL button to confirm the EON mode.

Traffic Announcement Volume

Press

button or

button to adjust TA volume, press

SEL button to confirm.

76

AUDIO SYSTEM

Bluetooth Settings

In the menu mode, select Bluetooth Settings, and press the
SEL button to enter the Bluetooth Settings menu. Press
button or

button to select bluetooth function.

Bluetooth Activation

Press

button or

button to select Bluetooth ON or

Bluetooth OFF, press SEL button to confirm.

Bluetooth Pairing

Bluetooth device name and Bluetooth pairing password can
be viewed.

Paired List

To view a record of the last 5 Telephones Paired with the
vehicle, Press

button or

button to make a selection

from the record.

Press SEL button to a paired phone and enter the next
submenu.

Press

button or

button to Manually

connect, Sync phone book, Delete records.

Incoming Call volume

Sets the call volume.

Contrast Adjustment

Press

button or

button to adjust the contrast, press

SEL button to confirm.

DAB Setting

DAB Station List Order

Press

button or

button to select List: Alphabetical

or List: Ensemble，press SEL button to confirm.

Service Following

Press

button or

button to select Service Following

ON or Service Following OFF ， press SEL button to
confirm.

DAB Background Scan

Press

button or

button to select Background Scan

ON or Background Scan OFF ， press SEL button to
confirm.

77

3

AUDIO SYSTEM

FM/MW

Mode Selection

Press SRC button to select radio.

Band Selection

Repeatedly press BAND button to select FM1, FM2, FMA,
MW, MWA DAB1, DAB2, DAB3 bands.

Note: If the radio station is in stereophonic sound , the
screen will display ‘ST’.

Tune

There are 3 tuning modes, which are the search tuning,
manual tuning and pre-set tuning.

Search Tuning Mode

Press

button or

button, the radio automatically

searches the frequency range, looking for a radio station of
acceptable strength. Once a station is found, that station
will be played.

Note: If no station exists within the entire band, then
the search will be stopped after finishing a cycle, and
the screen will display ‘NO STATION’.

Manual Tuning Mode

Press and hold either of

button or

button, and then

enter the manual tuning mode, and press

button or

button again to search stations.

Note: 5 seconds after the last button press, the system
will leave the manual tuning mode.

Pre-set Tuning Mode

6 stations can be stored in every frequency. Press number
buttons 1-6 to select a stored frequency.

Store Station

Manual store and auto store modes.

Manual Store

• Press BAND button to select the desired waveband.

• Use search, manual or pre-set tuning modes to select

the desired station.

78

AUDIO SYSTEM

• Press any numbered button for more than 2 seconds.

The current radio frequency will be automatically stored
in the pre-set memory.

Note: Manual store overwrites any stations already
stored on the pre-set buttons.

Auto Store

• Press BAND button to select the FM/WM frequency.

• Press and hold the BAND button, Auto-store scans

the waveband to find the six strongest FM/WM radio
frequencies and then stores them in FMA or MWA
memory in order of the signal strength.

If auto-store is unable to find six strong stations, the
remaining pre-sets are not used.

Note:

Automatic storage overwrites any stations

already stored on the AST pre-set buttons.

RDS Info.

In radio mode, if the current selection is an RDS station it
will display the station names (PS name) and frequency.

Press MODE button to enter the RDS selection screen,
press the

button or

button, select RDS TXT display,

press SEL to confirm and return to the FM display. When
the radio station carries RDS TXT the information will be
displayed as rolling text within the display.

TA (Traffic Announcement)

Press

the

TA

button

to

open

the

TA

(Traffic

Announcement) function, the radio will search once every
5 seconds for information. Press the TA button again to
close.

79

3

AUDIO SYSTEM

DAB

*

Press the BAND button and select DAB mode, there are
3 DAB bands (DAB1, DAB2, DAB3).

Station Select

DAB has three modes: Ensemble Mode.

Alphabetical

Mode. Pre-set Tuning Mode

Ensemble Mode

Press MENU button, select and choose Ensemble Mode.

DAB radio stations are found within an ensemble, this will
contain a number of radio stations dependent on signal
strength.

Press the seek button

or

to search for a radio

station contained within an ensemble, when all the available
stations have been accessed the audio unit will select the
next ensemble.

Alphabetical Mode

Press MENU button, select and choose Alphabetical Mode.

In Alphabetical Mode press the seek button

or

to

select DAB radio stations Alphabetically.

Pre-set Tuning Mode

Six radio stations can be stored within the audio unit.
select button 1-6 to access a stored frequency.

Store Station

There is manual store mode.

Manual Store

• Press the BAND button to select the desired waveband.

• Use search, Ensemble Mode, Alphabetical Mode or

Pre-set Tuning Mode to tune into the desired station.

• Press any number button for more than 2 seconds. The

frequencies will be automatically stored.

Note: Manual store overwrites any stations already
stored on the pre-set buttons.

Ensemble and Station List View

When in DAB mode press the MODE button to display
a list of ensembles. Press the seek

or

button to

80
