MG 316. Service Manual - part 3

INSTRUMENTS AND CONTROLS

The sensor is able to detect varying amounts of water on
the outside of the windscreen. With the wiper control
set to intermittent, the variable delay will be adjusted
automatically according to the information supplied by the
rain sensor.

Note: If the sensor detects constant rain, the wipers
will operate continuously. The sensitivity of the sensor
can be altered by means of the wiper variable delay.

Front Windscreen Washer

Pull the lever (6) towards the steering wheel - the washers
operate immediately. After a short delay, the wipers will
commence operating in conjunction with the washers.

Note: The wipers continue operating for a further
three wipes after the lever is released. After about 1
second, there will a further wipe to remove any fluid
draining down the screen.

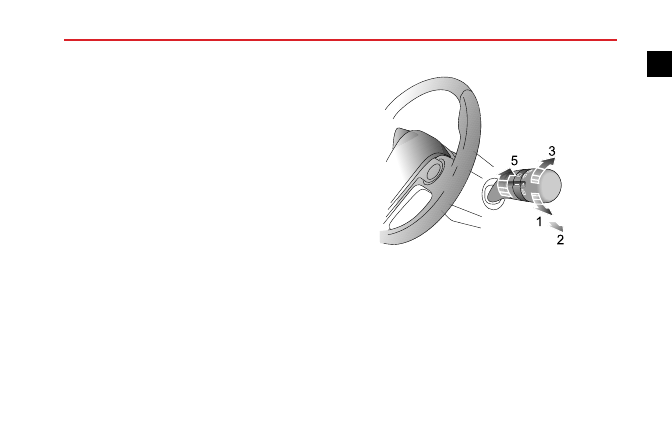

Rear Windscreen Wiper Controls

3

1

5

2

1 Intermittent wipe (1)

2 Wash and wipe (2)

3 Wash and wipe (3)

33

1

INSTRUMENTS AND CONTROLS

The rear washer and wiper will work with the ignition
switched to auxiliary and ignition on position.

It will

become isolated during cranking. If the rear wiper switch
is turned to intermittent wipe (1), the rear wiper will
operate.

It will complete 3 continuous wipes before

changing to intermittent mode. The time period between
the wipes can be increased/decreased via the wiper delay
switch

*

(5). Intermittent wiper speed will vary according

to road speed.

If the rear wipe and wash (2) is selected, the rear wiper and
washer will operate together, and the rear wiper will move
fast. If the switch is released to intermittent wipe (1), the
rear washer will stop operating.

If the rear wipe and wash (3) is selected, the rear wiper
and washer will operate together. If the switch is released
to off position, the rear wiper and washer stop operating.

Note:

Vehicles that do not feature the variable

intermittent wiper function do not feature road speed
adjustment on the rear wiper.

34

INSTRUMENTS AND CONTROLS

Steering Column

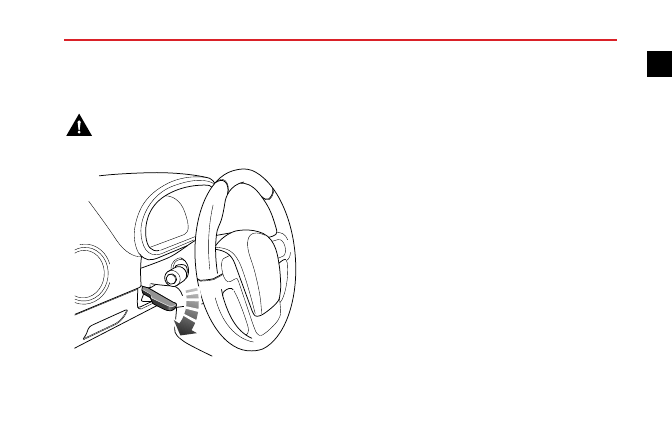

Steering Column Adjustment

DO NOT attempt to adjust the angle of the
steering wheel while the car is in motion. This
is extremely dangerous.

To adjust the angle of the steering column to suit your
driving position:

1 Fully release the locking lever.

2 Hold the steering wheel in both hands and tilt the

steering column up or down to move the wheel into
the most comfortable position.

3 Once a comfortable driving position has been selected,

pull the locking lever fully up to lock the steering
column into its new position.

35

1

INSTRUMENTS AND CONTROLS

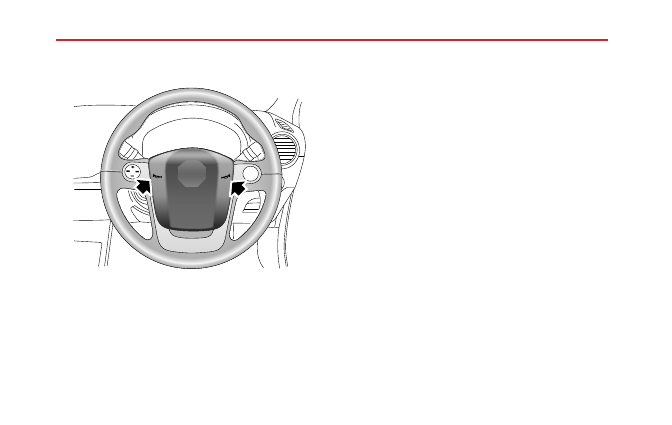

Horn

Press the steering wheel pad where arrowed to operate
the horn.

Note: The vehicle horn switch and the driver's airbag
are located in close proximity on the steering wheel.
The illustration shows the position of the horn switch,

please ensure that you press in this area to avoid any
potential conflict with the operation of the airbag.

36

INSTRUMENTS AND CONTROLS

Mirrors

Door Mirrors

Note: Objects viewed in exterior mirrors may appear
further away than they actually are.

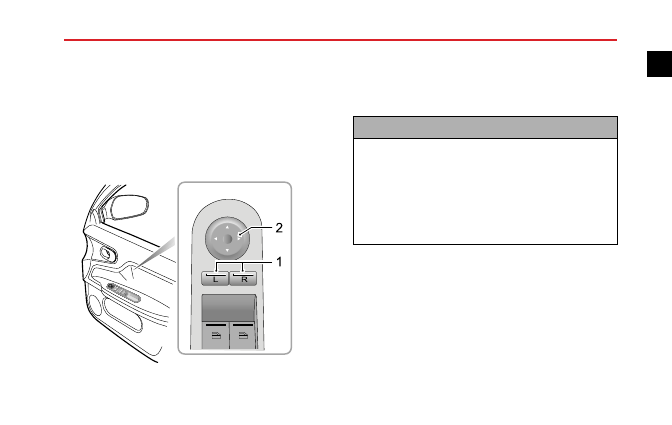

Mirror Glass Electric Adjustment

*

L

R

1

2

L

With the ignition switched on, press left (L) or right (R)
switch (1) to select the left or right mirror. The switch
illuminates. Then, press one of the 4 arrows on the round
switch (2) to adjust the angle of the door mirror.

IMPORTANT

• The exterior mirrors are operated with the electric

switch, operating the mirror directly by hand may
result in the failure of related equipments.

• Exterior mirrors are operated with motors.

Therefore, flushing with high pressure water jets
directly in the car wash may result in the failure of
the electric device.

37

1

INSTRUMENTS AND CONTROLS

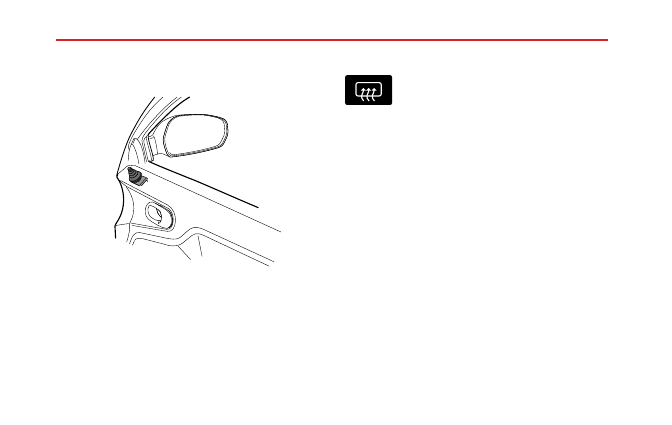

Mirror Glass Manual Adjustment

*

Use the joystick to adjust the mirror glass to achieve the
required view.

Heating Elements

*

The door mirrors have integral heating

elements which disperse ice or mist from the glass. The
heating elements operate while the Heated Rear Window
is switched on.

Note: The heating elements will only work when the
engine is running.

38

INSTRUMENTS AND CONTROLS

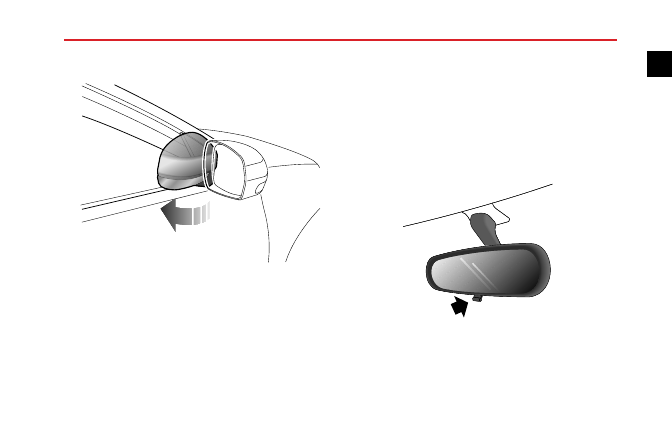

Mirror Folding

The mirrors can be folded back manually towards the
side windows into a ‘park’ position to enable the car to
negotiate narrow openings.

Interior Rear-view Mirror

Before driving, adjust the body of the mirror by hand to
achieve the best possible view to the rear. The manual
dipping function of the interior rear-view mirror helps to
reduce glare from the headlights of following vehicles at
night.

Manual Mirror

Move the lever at the base of the mirror forward to‘dip'
the mirror. Normal visibility is restored by pulling the lever
back again.

39

1

INSTRUMENTS AND CONTROLS

Note: In some circumstances, the view reflected in a
‘dipped’ manual mirror can confuse the driver as to the
precise location of following vehicles.

40

INSTRUMENTS AND CONTROLS

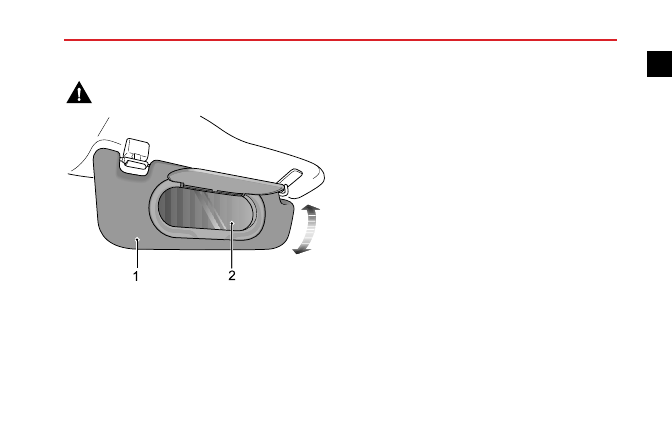

Sun Visor

The vanity mirror for the driver should only
be used when the vehicle is stationary.

Pivot the sun visor (Figure 1) downward to access the
vanity mirror

*

(Figure 2). Some models require the cover

to be lifted to access the mirror.

41

1

INSTRUMENTS AND CONTROLS

Windows

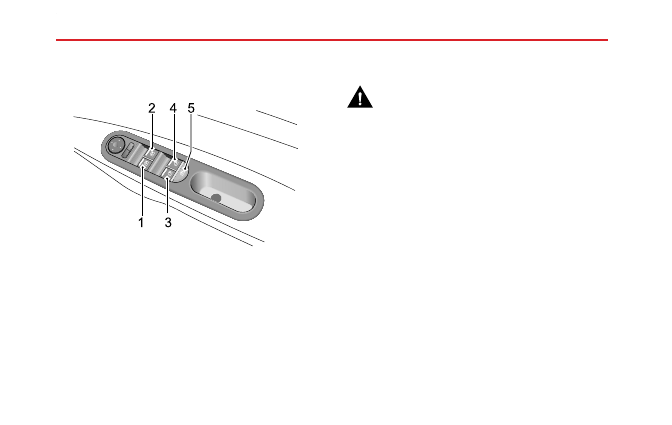

Power Operated Window Controls

1 Front Left Window Switch

2 Front Right Window Switch

3 Rear Left Window Switch

4 Rear Right Window Switch

5 Rear Window Isolation Switch

Window Operation

Ensure children are kept clear when raising or
lowering a window.

Push the switch (1-4) down to lower, and pull the switch up
to raise the window. The window will stop moving as soon
as the switch is released (unless the ‘One-Touch’ function
is active).

Note: The front and rear passenger windows can also
be operated by individual window switches, mounted
on each door.

The rear window switches will not

operate if the rear window isolation switch has been
activated.

Note: The electric windows can be operated with the
ignition in position ⅠⅠⅠ or Ⅱ

Ⅱ

Ⅱ (For safety: doors should be

closed).

Rear Window Isolation Switch

Press the button (5) to isolate the rear window controls
(an indicator light in the button illuminates), press again to
restore control.

42

INSTRUMENTS AND CONTROLS

Note: It is recommended that you ISOLATE the rear
window switches when carrying a child.

‘One-Touch’ Down

*

By briefly pressing and then releasing (within half a
second) a window switch, the window can be fully opened.
Window movement can be stopped at any time by pressing
the switch again.

Note: DO NOT operate the switch for more than 20
seconds so as to protect the motor from overheating,
the switch will not operate. If this occurs, please wait
until the motor cools down.

43

1

INSTRUMENTS AND CONTROLS

Interior Lights

Interior Lamp

1

2

Automatic Operation

The interior light illumination occurs automatically when
the door is opened. The interior light remains illuminated
for approximately 30 seconds after the doors are closed.

Manual Operation

Press the button 1 to switch the interior light on, press the
button 2 to switch off the interior light.

Note:

Manual operation is active only when the

ignition switched is in position 1 or 2 .

44

INSTRUMENTS AND CONTROLS

Centre Console Power Socket

The centre console power socket is located on the centre
console (as shown above), remove the plug to expose the
centre console power socket.

Note: The centre console power socket voltage supply
is 12 V, and the rated power is 120 w.

45

1

INSTRUMENTS AND CONTROLS

Storage Equipment

Instructions

• Please close all storage boxes when the vehicle is

running. Leaving these storage boxes open may cause
personal injury in the emergency start-off, hard brake
and car accident.

• Do not place inflammables or disposable cigarette

lighters in any storage boxes. The high temperature
in summer may ignite the inflammables and disposable
cigarette lighters, resulting in fires.

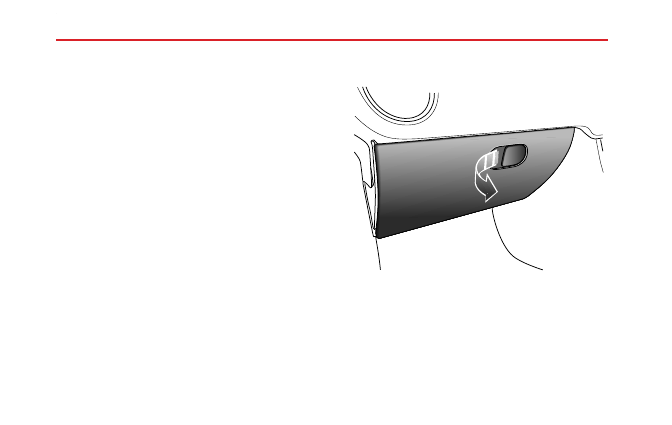

Glovebox

Pull the handle to open the glovebox.

To close the glovebox, raise the lid and push to close.
Ensure the glovebox is fully closed when the car is moving.

46

INSTRUMENTS AND CONTROLS

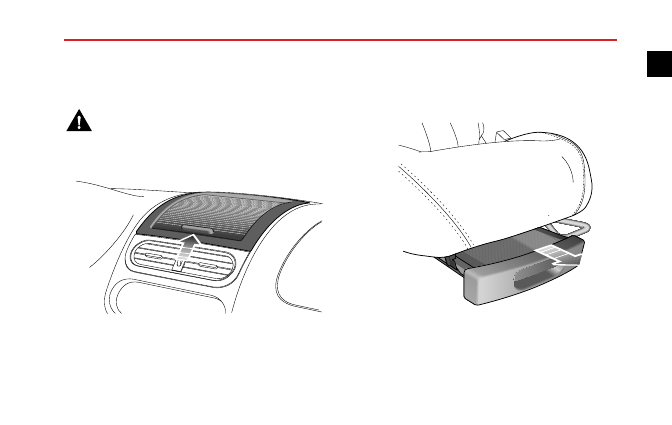

Storage Box

Instrument Panel Storage Box

DO NOT put flammable substances or liquids
in the instrument panel storage box. Ensure
the storage box is fully closed when the car is
moving.

Push the instrument panel storage box cover upward to
open.

Pull the instrument panel storage box cover downward to
close.

Front Passenger Lower Storage Box

*

To open, gently lift the handle and pull forward.

To close, push the handle backward.

47

1

INSTRUMENTS AND CONTROLS

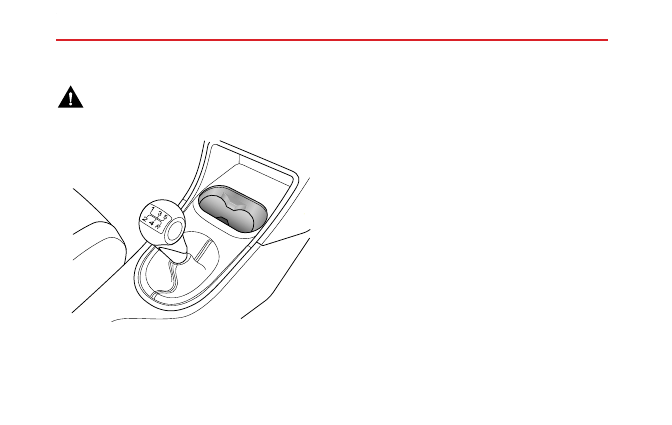

Cup Holder

DO NOT place open cups in the cup holder.
When the car is in motion, the hot drinks may
spill and cause injuries.

Located at the front of the gear lever is the cup holder for
user.
