ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-59

А-3 Помехи возникают только ночью (АМ).

Следует рассмотреть следующие вероятные причины по-
явления посторонних шумов только ночью.
1.

Причины, связанные с прохождением радиосигнала:
Вследствие того, что на достаточном удалении от ра-
диостанции прием радиосигнала ночью происходит в
более благоприятных условиях, происходит искаже-
ние сигнала даже устойчиво принимаемых днем при
обычных помехах радиостанций. Чем слабее радио-
сигнал, тем в большей степени он подвергается иска-
жениям, и поэтому может происходить переход на
другую станцию или появление пульсирующего звука.

Пульсирующий звук:* Близкие по частоте два радио-
сигнала оказывают взаимное влияние
друг на друга, создавая высокочастотный периоди-
ческий звук. Данный звук вырабатывается не только
акустическим сигналом, но также влиянием электро-
магнитного излучения.

2.

Причины, связанные с работой двигателя автомоби-
ля: Причиной возникновения помех может служить
генератор двигателя.

Остаются ли очевидными помехи даже при

выключенных фарах, габаритных огнях?

ОК

Да

Устраняют ли помехи следующие способы?

•

  Переход на другую станцию с сильным

сигналом.

•

  Переход на другую станцию с сильным сиг-

налом без полного выдвигания антенны.

ОК

Да

Затухают ли помехи при удалении
жгута проводов автомобиля от корпу-
са магнитолы? (Если жгут проводов

расположен неправильно.)

Если на одной станции больше помех, чем на
остальных, проконсультируйтесь на сервис-

ном центре.

Да

Нет

Нет

Нет

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-60

А-4 Радиостанцию можно услышать, но и АМ и FM частоты имеют много помех.

(1)                                                                                                           (2)

ПРИМЕЧАНИЕ:
Относительно помех встречающихся только при приеме
FM. Из-за различий в системах FM и АМ, FM не так под-
вержена интерференции от двигателей, силовых линий,
освещения и т. п., как АМ. С другой стороны, есть случаи,
когда из-за характеристик волн FM, помехи или

искажение вызывается типичным наложением помех (по-
мех от первого затухания и от наложения волн). (См. А-2.)
<Помехи (шипение, свист) возникают в зонах неуверенно-
го приема радиосигналов, например, в горной местности,
что не является признаками неисправности радиоприем-
ника.>

Плотно ли прикреплена “масса” магнитолы на кузове?

Да

Правильно ли подсоединен штекер антенны к магни-

толе?

Нет

Крепко затяните гайки крепления “массы” на

кузове.

Да

В хорошем ли состоянии находится сама антенна и

правильно ли она установлена?

Нет

Правильно установите штекер антенны.

Устраняют ли помехи следующие способы?

•

  Переход на другую станцию с сильным сигналом.

•

  Полное выдвижение антенны.

•

  Регулировка качества звука, снижение уровня вы-

соких частот.

Нет

Нет

Очистите штекер антенны и заземлите про-
вод в месте крепления. Надежно установите

антенну.

Помехи возникают при остановке двигателя.

Да

Да

OK

Помехи возникают, когда двигатель работает.

Проверьте элементы шумоподавления (см. методику А-6).

Исчезли ли помехи?

Если на одной станции больше помех, чем на остальных,

проконсультируйтесь на сервисном центре.

Нет

Да

OK

Да

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-61

А-5 Больше помех либо на АМ, либо на FM.

1.

Много помех только на АМ.
Из-за различий в системах FM и АМ,
АM более подвержена наложению помех.

2.

Сильные помехи только в диапазоне FM.
Вследствие  разницы  систем FM и  АМ  диапазон FM
подвержен  влиянию  работающего  двигателя,  силовых
проводов, приборов освещения значительно в меньшей
степени, чем диапазон АМ. С другой стороны, благода-
ря характерным свойствам радиоволн в диапазоне FM,
они подвергаются помехам или искажениям,

происходящим от типичных источников помех.
(Смотрите А – 2) [Помехи (шипение, свист) возника-
ют в зонах неуверенного приема радиосигналов, на-
пример, в горной местности, что не является при-
знаками неисправности радиоприемника.]

Присутствовали ли следующие условия при появле-
нии помех?

•

  Вспышка молнии. Рядом проехал мотоцикл.

•

  Рядом проехал другой автомобиль с сильным ис-

точником электромагнитного излучения.

•

  Проезд мимо линии электропередачи. Проезд под

мостом.

•

  Проезд мимо линии телефонной связи.

•

  Проезд рядом с радиопередатчиком.

•

  Проезд рядом с другими источниками электриче-

ских помех.

Продолжайте проверку на радио- и атмосферные по-
мехи; при определении источника помех, проверьте
также описанные выше условия.

Предотвращение помех со стороны магнитолы затруднительно.
Если помехи на одной станции гораздо сильнее, чем на осталь-

ных, проконсультируйтесь в сервисном центре.

Да

Если помехи на одной станции гораздо сильнее, чем
на остальных, проконсультируйтесь в сервисном цен-
тре.

Нет

Нет

Да

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-62

А-6 Помехи при запуске двигателя.

Типы звуков помех на-
ходятся в круглых скоб-
ках ().

Условия

Причина

Способ устранения

•



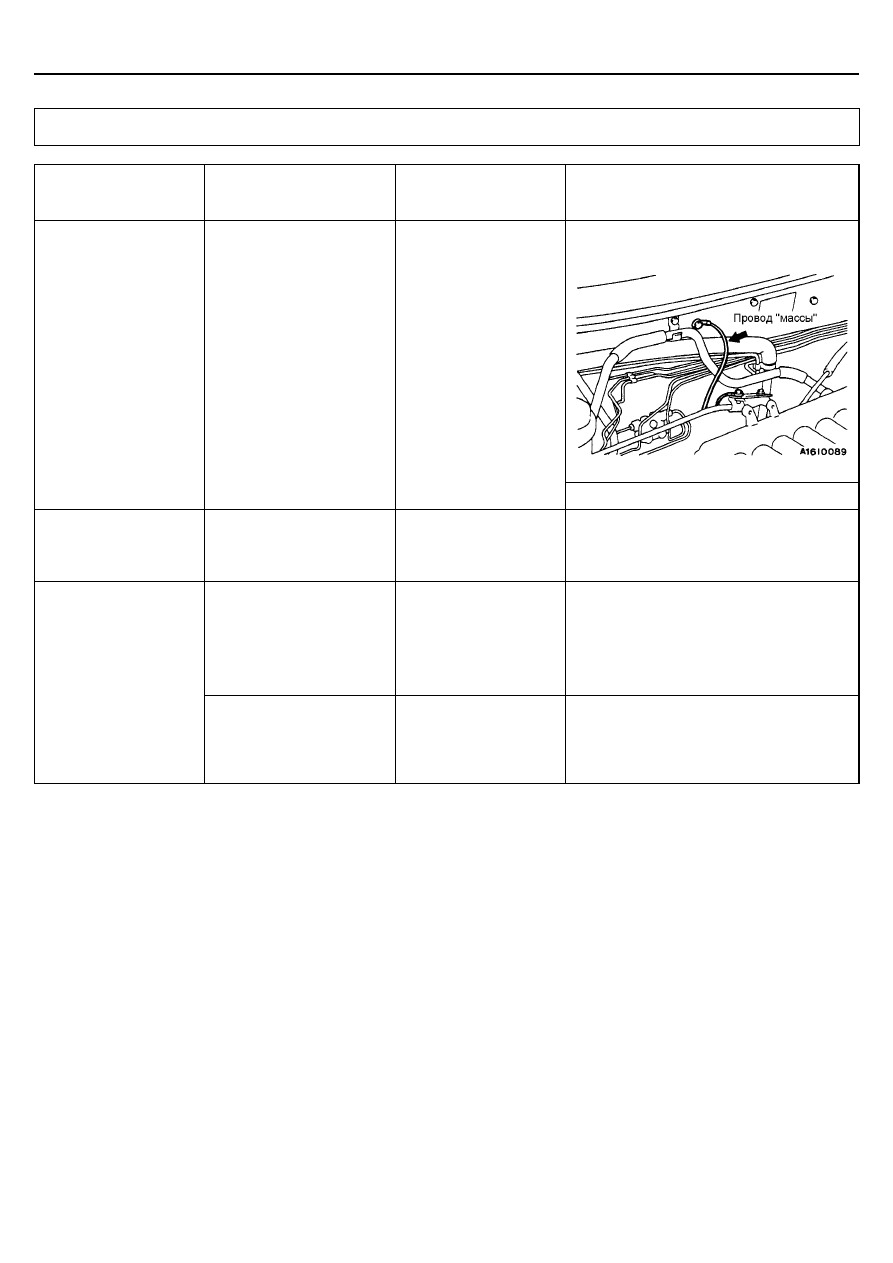

Проверьте или замените провод «мас-
сы».

АМ, FM: Помехи от за-
жигания (Хлопанье,
щелканье, треск, жуж-
жание)

•



Увеличение оборотов
двигателя вызывает
учащение хлопающего
звука и снижения
уровня громкости.

•



Пропадает при пово-
роте ключа зажигания
в положение АСС.

•



В основном из-за
свечей зажигания.

•



Из-за работы дви-
гателя

•



Проверьте или замените конденсатор.

Другие электрические
компоненты

-

Помехи могут появ-
ляться по мере старе-
ния других электриче-
ских компонентов.

Отремонтируйте или замените электриче-
ские компоненты.

•



Пропадает, когда ав-
томобиль полностью
остановлен.

•



Особенно сильный при
выключении сцепле-
ния.

Возникает когда детали
или проводка переме-
щается по какой-либо
причине и контактирует
с металлическими час-
тями кузова.

Верните детали или проводку в их пра-
вильное местоположение.

Статическое электриче-
ство (треск, искажение)

•



Различные помехи
возникают в зависимо-
сти от положения де-
талей кузова.

Возникают при непол-
ном контакте с кузовом
капота, бамперов, вы-
пускных труб и глуши-
теля, подвески, и т. д.

Надежно затяните все болты крепления
деталей кузова. Общей причиной возник-
новения помех является отсутствие на-
дежного контакта с массой.

ВНИМАНИЕ
1.

Никогда не подсоединяйте провод высокого на-
пряжения к фильтру помех, так как это приведет к
его повреждению.

2.

Проверьте наличие внешнего источника помех.
Обязательно выполните эту проверку, чтобы не
произошло ошибки при диагностике неисправно-
стей.

3.

Защита от помех должна производиться последо-
вательно, шаг за шагом, путем устранения мощ-
ных источников помех.

ПРИМЕЧАНИЕ
1.

Конденсатор
В обычных условиях конденсатор не пропускает по-
стоянный ток, однако, при прохождении переменного
тока увеличивается частота колебаний, сопротивле-
ние конденсатора переменному току уменьшается и
облегчает прохождение постоянного тока.

Конденсатор подавления помех, использующий этот
принцип, вставлен в цепь между проводом питания
источника помех и массой. Данное устройство по-
давляет помехи путем заземления на массу кузова
источника помех (переменного тока или излучателя
электрических колебаний).

2.

Катушка
Постоянный ток проходит через обмотку катушки,
однако, ее индуктивное сопротивление возрастает
при увеличении частоты колебаний переменного то-
ка. Катушка подавления помех, использующая этот
принцип, вставлена в провод питания источника по-
мех и предотвращает излучение помех.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-63

А-7 Некоторые помехи возникают при вибрации и ударах во время движения.

А-8 Иногда помехи возникают на FM при движении.

*

Относительно помех от наложения волн и помех от
затухания
Поскольку частота FM волн очень высока, они очень
подвержены воздействию элементов рельефа и
строений. Эти воздействия нарушают передачу сигна-
ла и затрудняют прием разными путями.

•



Помехи от наложения волн

Это описывает эхо, которое возникает когда пе-
редающий сигнал отражается от большой

преграды и входит в приемник с небольшой за-
держкой во времени относительно прямого сиг-
нала (повторяющееся жужжание).

•



Помехи от затухания

Это жужжащие помехи, которые возникают, ко-
гда передающий пучок нарушается преградами
и мощность сигнала сильно изменяется в узком
диапазоне.

Правильно ли соединены разъемы?

Появляются ли помехи, когда выключатель магнито-
лы включен при остановленном автомобиле, и магни-
тола подключена, но не настроена ни на одну из

станций?

Да

Нет

Обеспечьте правильное соединение.

Правильно ли заземлена магнитола? (Надежно ли

затянут крепежный винт?)

Да

Правильно ли заземлена антенна? (Если помехи
появляются при перемещении антенны, это означает

что «масса» подсоединена не плотно.)

Нет

Крепко затяните крепежный винт.

Да

Да

Нет

Отремонтируйте или замените магнитолу.

Помехи от статического электричества:
Статическое электричество кузова от резиновых втулок амортизатора,
используемых для предотвращения вибрации, шин и т. п., возникает из-за
отделения от «массы», вызывая жужжащие помехи. Поскольку со сторо-
ны магнитолы нельзя предпринять никаких мер, необходимо предпринять

другие меры по снятию статического электричества кузова автомобиля.

Нет

Если на винте «массы» есть ржавчина, очистите и крепко затяните винт

«массы».

Появляются ли помехи, когда выключатель магнито-
лы включен при остановленном автомобиле, и магни-
тола подключена, но не настроена ни на одну из

станций?

Да

Нет

Помехи статического электричества:
Статическое электричество кузова от резиновых втулок амортизатора,
используемых для предотвращения вибрации, шин и т. п., возникает из-за
отделения от «массы», вызывая жужжащие помехи. Поскольку со сторо-
ны магнитолы нельзя предпринять никаких мер, необходимо предпринять

другие меры по снятию статического электричества кузова автомобиля.

Правильно ли заземлен корпус магнитолы? (Надежно

ли затянут крепежный винт?)

Да

Правильно ли заземлена антенна? (Если помехи
появляются при перемещении антенны, это означает

что «масса» подсоединена не плотно.)

Нет

Крепко затяните крепежный винт.

Да

Отремонтируйте или замените магнитолу.

Нет

Если на винте «массы» есть ржавчина, очистите, и крепко затяните винт

«массы».

Исчезает ли проблема при возвращении?

Нет

Возникает ли проблема только в нескольких местах и

только на нескольких станциях?

Да

OK

Нет

Правильно ли соединены разъемы?

Да

Из-за электрических полей (помехи от наложения волн*, помехи от зату-

хания*).

Да

Нет

Проверьте соединения разъемов.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-64

А-9 Постоянные помехи.

Помехи часто создаются следующими факторами, и часто магни-
тола оказывается исправна при индивидуальной проверке.

•

  Условия движения автомобиля

•

  Рельеф местности, по которой передвигается автомобиль

•

  Окрестные здания

•

  Условия сигнала

•

  Период времени

По этой причине, если проблемы с помехами остались даже по-
сле проведения мер описанных в шагах с А-1 по А-8, получите
информацию об вышеуказанных факторах и определите, возника-
ет ли проблема с АМ или FM, названия станций, частоты, и т. п., и
свяжитесь с сервисным центром.

В. РАДИО

В-1 Когда выключатель установлен в положение ВКЛ., нет питания.

В-2 Нет звука из одного динамика.

Правильно ли подсоединен разъем с обратной сторо-

ны магнитолы?

Да

Отсоедините и проверьте разъем с обратной стороны
магнитолы. Подается ли питание (12 В) на магнито-

лу?

Нет

Плотно соедините разъем.

Да

Отремонтируйте или замените магнитолу.

Нет

Отремонтируйте жгут проводов

Перегорел ли соответствующий предохранитель №6

или разомкнута ли цепь?

Нет

Да

Замените предохранитель или отремонтируйте жгут проводов.

Проверьте, есть ли звук при подключении к

другой магнитоле.

Проверьте состояние цепи динамика.

Отремонтируйте провода динами-
ка и обеспечьте правильное со-
единение разъемов реле.

Снимите разъем с обратной стороны магни-
толы и проверьте провода динамика.

Да

Отремонтируйте или замените магнитолу.

Нет

Проводит электричество, но зако-
рочен.

Да

Отремонтируйте провода дина-

мика.

Отремонтируйте или замените

магнитолу.

Да

Нет

Нет

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-65

В-3 Есть помехи, но нет приема ни на АМ ни на FM или нет звука на АМ, или нет звука на FM.

В-4 Недостаточная чувствительность.

*Проблемы помех от наложения волн или помех от затухания, см. стр. 54-63.

Проводилась ли проверка в условиях специального

электрического поля?

Нет

Достигается ли правильное звучание

при движении автомобиля?

ОК

Нет

Решает ли проблему настройка?

Нет

ОК

Нет

Правильно ли соединены штекер антенны и блок

магнитолы?

Да

Подсоедините снова.

Да

Да

Исчезает ли проблема при подключении к другой

магнитоле?

Нет

Замените антенну.

Да

Отремонтируйте или замените магнитолу.

Пример: В подземном гараже

или внутри здания.

Да

Проводилась ли проверка в условиях специального

электрического поля?

Нет

Обеспечиваются ли нормальные усло-
вия работы радио при движении авто-

мобиля?

ОК

Нет

Решает ли проблему настройка?

Нет

ОК

Да

Ограничена ли проблема приемом специфической

радио станции в специфическом месте?

Нет

Причина помех - местные электрического поля* (помехи от наложения

волн или помехи от затухания).

Да

Да

Правильно ли соединен штекер антенны и блок?

Да

Исчезает ли проблема при подключении другой маг-

нитолы?

Нет

Обеспечьте правильное соединение.

Пример: В подземном гараже

или внутри здания.

Да

Нет

Замените антенну.

Да

Отремонтируйте или замените магнитолу.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-66

В-5 Искажение на АМ или и на АМ и на FM.

В-6 Искажение только на FM.

В-7 Слишком мало автоматически выбранных станций.

Насколько сильное искажение?

Снимите динамики и проверьте на предмет обрыва диффузо-

ра или присутствия посторонних предметов.

Соприкасается ли корд динамика с бумажным диффузором?

Проверьте деформацию установленного динамика.

Нет

Да

Удалите корды с диффузора.

Искажение в окрестности радио-

станции

Нет

Отремонтируйте или замените магнитолу.

Нет

Да

Чрезмерный сигнал на выходе антенны

Да

Отремонтируйте или замените динамики.

Да

Надежно установите динамик.

Постоянно

Случайно

Нет

Увеличивается или уменьшается искажение при движении

автомобиля?

Остается ли искажение при настройке магнитолы на другую

станцию?

Отремонтируйте или замените магнитолу.

Нет

Нет

Из-за слабого электрического поля радиостанции.

Да

Да

Из-за помех от наложения волн.

Проводилась ли проверка в условиях специального

электрического поля?

Нет

Достигается ли правильное звучание

при движении автомобиля?

ОК

Нет

Правильно ли присоединен штекер антенны к обору-

дованию?

Да

Обеспечьте правильное соединение.

Да

Правильно ли работает оборудование при замене

магнитолы?

Нет

Отремонтируйте или замените магнитолу.

Да

Нет

Замените антенну.

Пример: В подземном гараже

или внутри здания.

Да

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-67

В-8 Недостаточная память (установленные станции стираются).

С. МАГНИТОФОН

С-1 Кассета не вставляется.

С-2 Нет звука (даже после того, как была вставлена кассета).

Отсоедините и проверьте разъем с обратной стороны
радио. Подается ли питание (от батарейки) на блок

памяти?

Да

Отремонтируйте или замените магнитолу.

Нет

Отремонтируйте жгут проводов.

Перегорел ли соответствующий предохранитель №5

или разомкнута ли цепь?

Нет

Да

Замените предохранитель или отремонтируйте жгут проводов.

Работает ли магнитофон при установке другой кас-

сеты?

Нет

Отремонтируйте или замените магнитофон.

Да

Замените кассету *

2

Есть ли посторонние предметы в магнитофоне?

Нет

Да

Удалите предмет(ы)*

1

*

1

:

Попытка с силой удалить посторонний объект (например, монетку или
скрепку и т. п.) из магнитофона может повредить механизм. Магнитофон

необходимо предоставить дилеру по обслуживанию для ремонта.

*

2

:

Убедитесь, что наклейка на кассете не потерялась, что кассета сама не
деформировалась и что пленка плотно натянута. Также, кассеты длиной
С-120 или большей длины часто застревают в механизме и не должны

использоваться.

Плотно ли соединен разъем с обратной стороны маг-

нитолы?

Да

Отсоедините разъем с обратной стороны магнитолы.

Подается ли питание на магнитолу?

Нет

Плотно соедините разъем.

Нет

Отремонтируйте жгут проводов.

Да

Отремонтируйте или замените магнитолу.

Перегорел ли соответствующий предохранитель №6

или разомкнута ли цепь?

Нет

Да

Замените предохранитель или отремонтируйте жгут проводов.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-68

С-3 Нет звука от одного динамика.

С-4 Качество звука плохое, или звук слабый.

С-5 Кассета не извлекается из магнитолы.

В  данном  случае  причиной  неисправности  является
либо использование неисправной кассеты (деформация
или  неплотная  намотка),  либо  неисправность  магнито-
лы.  Помимо  этого,  также  возможно  защемление  ленты
внутри корпуса, однако попытки извлечь кассету

самостоятельно  могут  привести  к  повреждению  лентопро-
тяжного механизма. В этих случаях обратитесь в специали-
зированный сервисный центр.

Очистите звуковую головку магнитофона и

проверьте снова.

Снимите разъем с обратной стороны магни-

толы и проверьте жгут проводов динамика.

Он проводит электричество, но
закорочен.

Замените магнитофон и проверьте снова.

Да

Проверьте состояние цепи динамика.

Нет

Отремонтируйте или замените

магнитофон.

Да

Отремонтируйте жгут проводов

ОК

Да

Нет

Нет

Отремонтируйте жгут проводов

Да

Отремонтируйте или замените динамик.

Нет

Правильно ли работает магнитофон после очистки

звуковой головки?

Нет

Устраняется ли неисправность после замены магни-

тофона?

Да

Нормально

Правильно ли работает магнитофон при установке

другой кассеты?

Нет

Да

Нормально

* :

•

  Убедитесь, что наклейка на кассете не потерялась, что кассета сама

не деформировалась и что пленка плотно натянута.

•

  Кассеты длиной С-120 или большей длины часто застревают в меха-

низме и не должны использоваться.

Нет

Отремонтируйте или замените динамик.

Да

Отремонтируйте или замените магнитофон.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-69

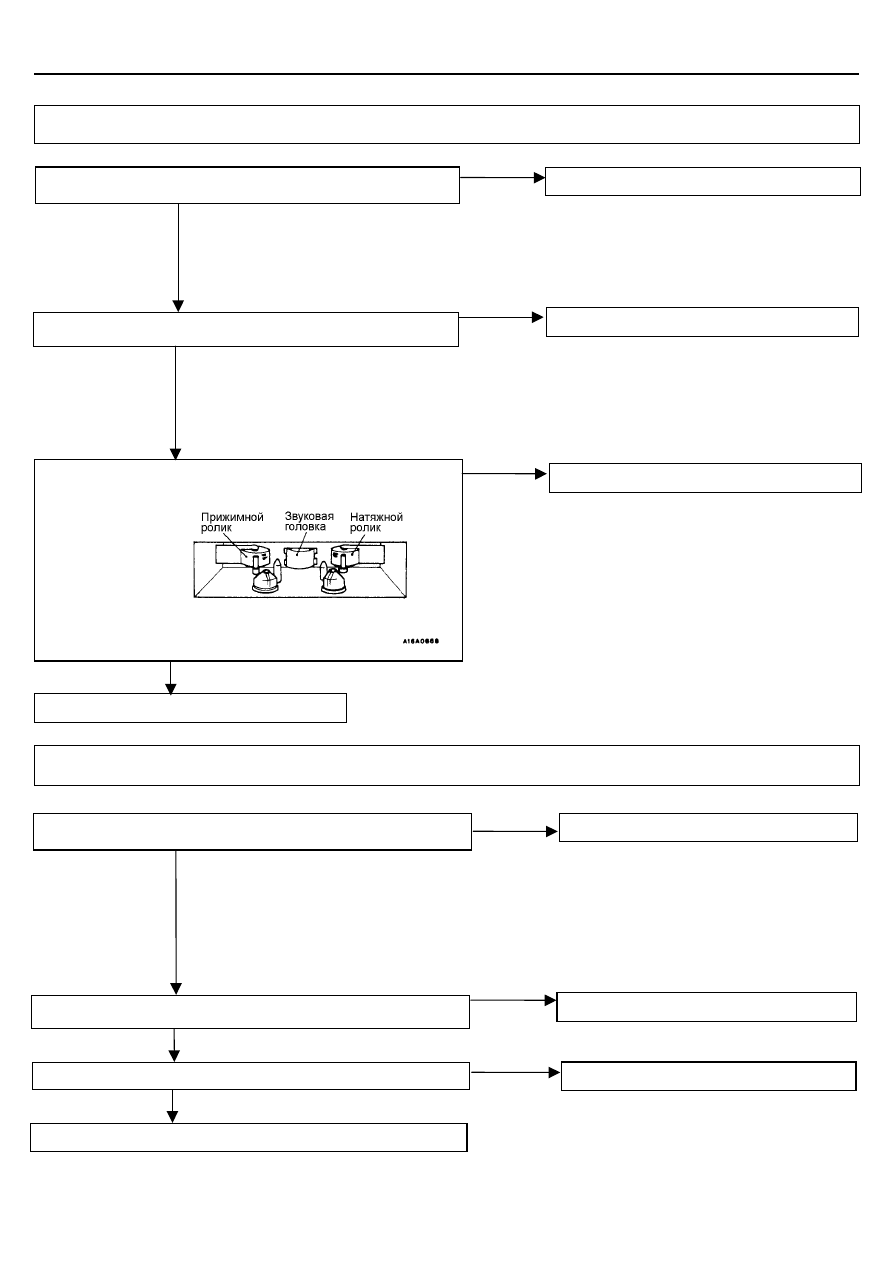

С-6 Неравномерное вращение. Скорость ленты маленькая или большая.

Загрязнены ли звуковая головка или натяжной ролик?

С-7 Неисправный автореверс.

Есть ли посторонние предметы *

2

 внутри магнитофона?

Нет

Да

Удалите посторонние предмет(ы).

Хорошо ли работает магнитофон, если кассета *

1

 заменена?

Нет

Да

ОК

*

1

Убедитесь, что наклейка на кассете не потерялась, что кассета сама
не деформировалась и что пленка плотно натянута. Также, кассеты
длиной С-120 или большей длины часто застревают в механизме и

не должны использоваться.

*

2

Попытка с силой удалить посторонний объект (например, монетку или
скрепку и т. п.) из магнитофона может повредить механизм. Магнито-

фон необходимо предоставить дилеру по обслуживанию для ремонта.

Да

Очистите.

Нет

Отремонтируйте или замените магнитофон.

Возникает ли проблема только при движении автомобиля?

Да

Правильно ли установлен магнитофон на автомобиль?

Нет

Отремонтируйте или замените магнитофон.

Хорошо ли работает магнитофон, если кассета* заменена?

Нет

Да

ОК

 *
Убедитесь, что наклейка на кассете не потерялась, что кассета сама не
деформировалась и что пленка плотно натянута.
Кассеты длиной С-120 или большей длины часто застревают в механизме

и не должны использоваться.

Да

Отремонтируйте или замените магнитофон.

Нет

Проверьте правильность установки магнитофона.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-70

С-8 Лента застревает в механизме*

1

.

D. АНТЕННА С ЭЛЕКТРОПРИВОДОМ

D-1 Антенна с электроприводом не выдвигается или не убирается.

Очистите и отполируйте поверхность штока антенны.

Хорошо ли работает магнитофон, если кассета *

2

 заменена?

Нет

Отремонтируйте или замените магнитофон.

Да

Используемая кассета неисправна.

*

1

Когда пленка застревает в механизме, кассета может не выниматься.
Когда это происходит, не пытайтесь с силой вынуть кассету, посколь-
ку это может повредить механизм магнитофона. Отдайте кассету

дилеру по обслуживанию для ремонта.

*

2

Убедитесь, что наклейка на кассете не потерялась, что кассета сама
не деформировалась и что пленка плотно натянута. Также, кассеты
длиной С-120 или большей длины часто застревают в механизме и не

должны использоваться.

Включен ли выключатель питания магнитолы?

Включите его.

Нет

Да

Подается ли напряжение (примерно 12 В) на клемму антенны магнитолы?

Отремонтируйте или замените радиоприемник.

Нет

Да

Погнута ли антенна?

Почините вмятину или замените антенную мачту.

Исправно ли реле антенны?

Замените реле антенны.

Нет

Да

В порядке ли электродвигатель?

Замените электродвигатель.

Нет

Замените жгут проводов.

Нет

Да

Да

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-71

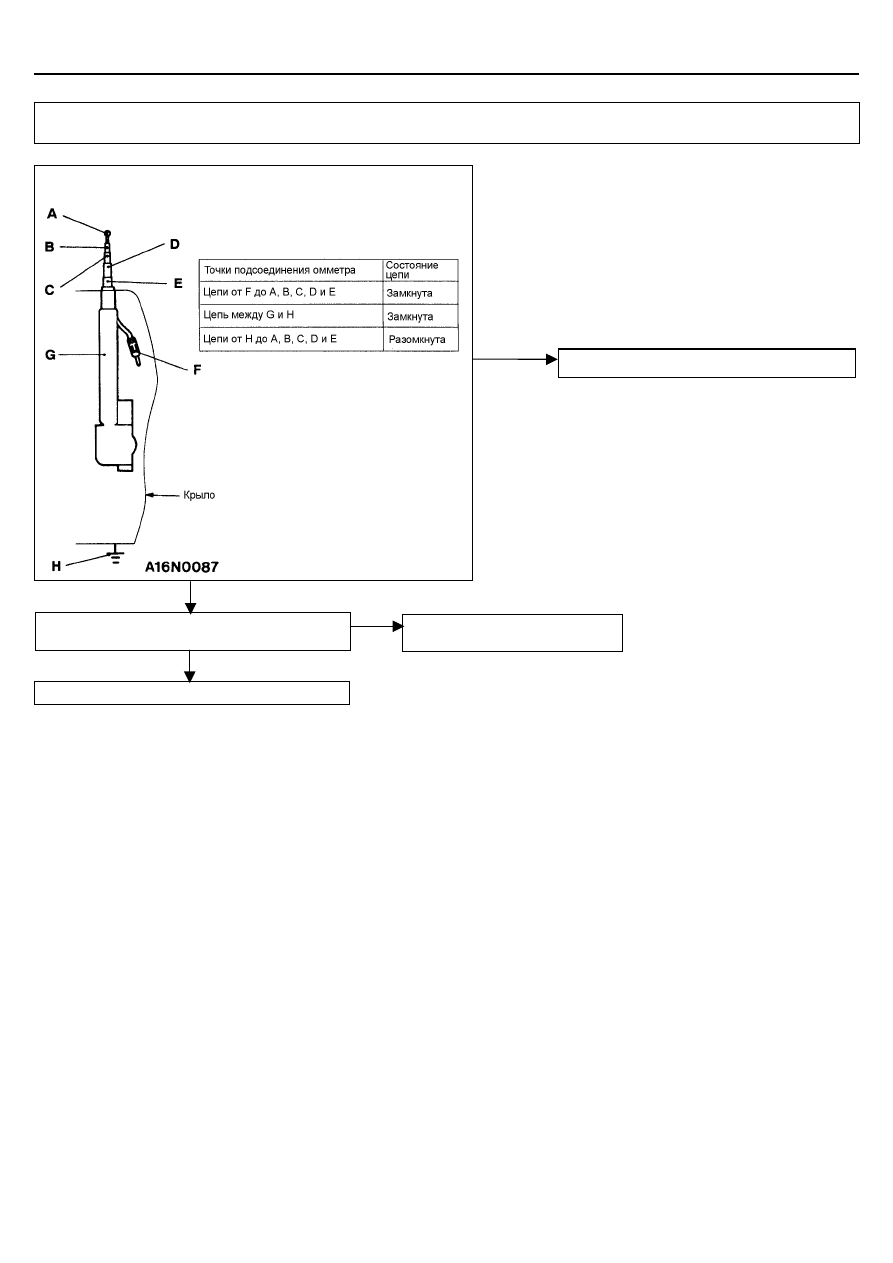

D-2 Антенна с электроприводом выдвигается и убирается, но не принимает сигнал.

В порядке ли сама антенна?

Отремонтируйте или замените ее.

Нет

Нормально ли все работает при прямом подключении

новой антенны в сборе к магнитоле.

Да

Нет

См. В «Определение неисправностей

магнитолы»

Замените трос антенного фидера.

Да

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-72

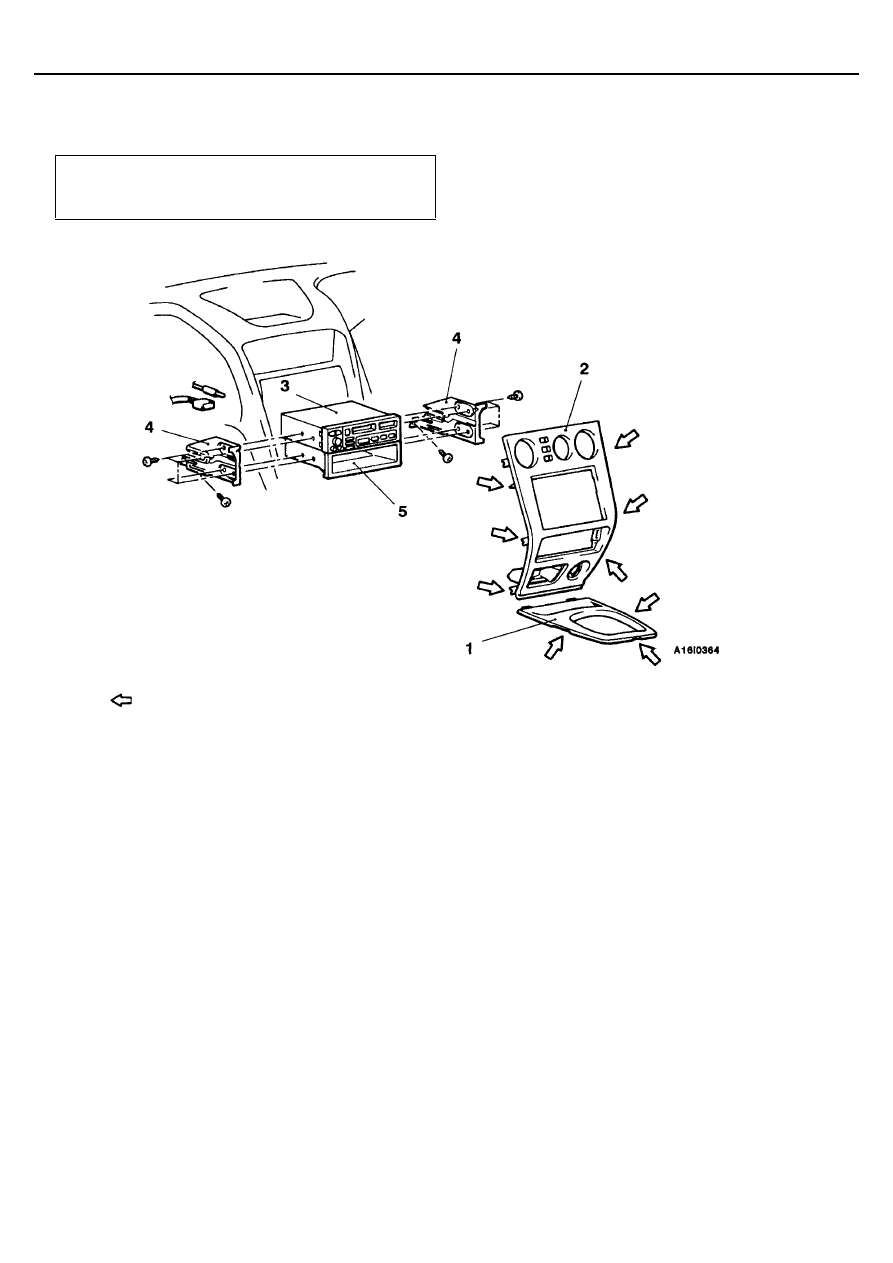

МАГНИТОЛА

СНЯТИЕ И УСТАНОВКА

Операция, выполняемая перед снятием и после ус-
тановки
Снятие и установка пепельницы и кармана для солнце-
защитных очков

ПРИМЕЧАНИЕ:

: Положение металлических зажимов

Последовательность снятия деталей
1. Панель напольной консоли
2. Панель центральной консоли в сборе
3. Магнитола
4. Кронштейн крепления магнитолы
5. Ящик

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 - Динамик

54-73

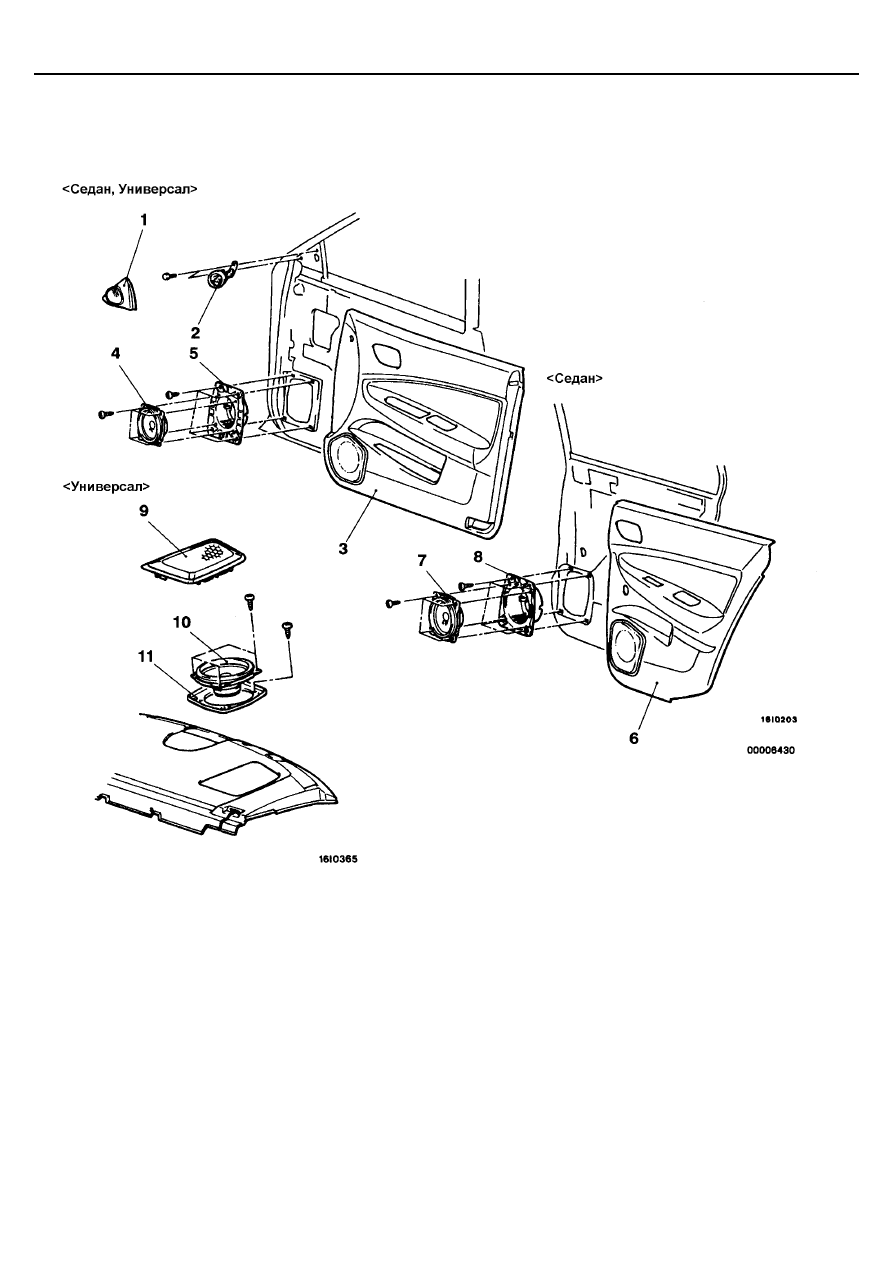

ДИНАМИКИ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия динамика
(передней двери)
1. Крышка высокочастотного динамика

<Автомобили с 6-ю динамиками>

2. Высокочастотный динамик <Автомобили

с 6-ю динамиками>

3. Облицовка передней двери

(См. Главу 42).

4. Динамик
5. Крышка динамика

Последовательность снятия динамика (задней
двери)
6. Облицовка задней двери

(См. главу 42).

7. Динамик
8. Крышка динамика

Последовательность снятия динамика (задней
полки)
9. Накладка динамика
10. Динамик
11. Кронштейн динамика

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Антенна

54-74

АНТЕННА

СНЯТИЕ И УСТАНОВКА

<Седан – Автомобили, оборудованные выдвижной антенной с электроприводом>

<Седан – Автомобили, оборудованные выдвижной антенной без электропривода>

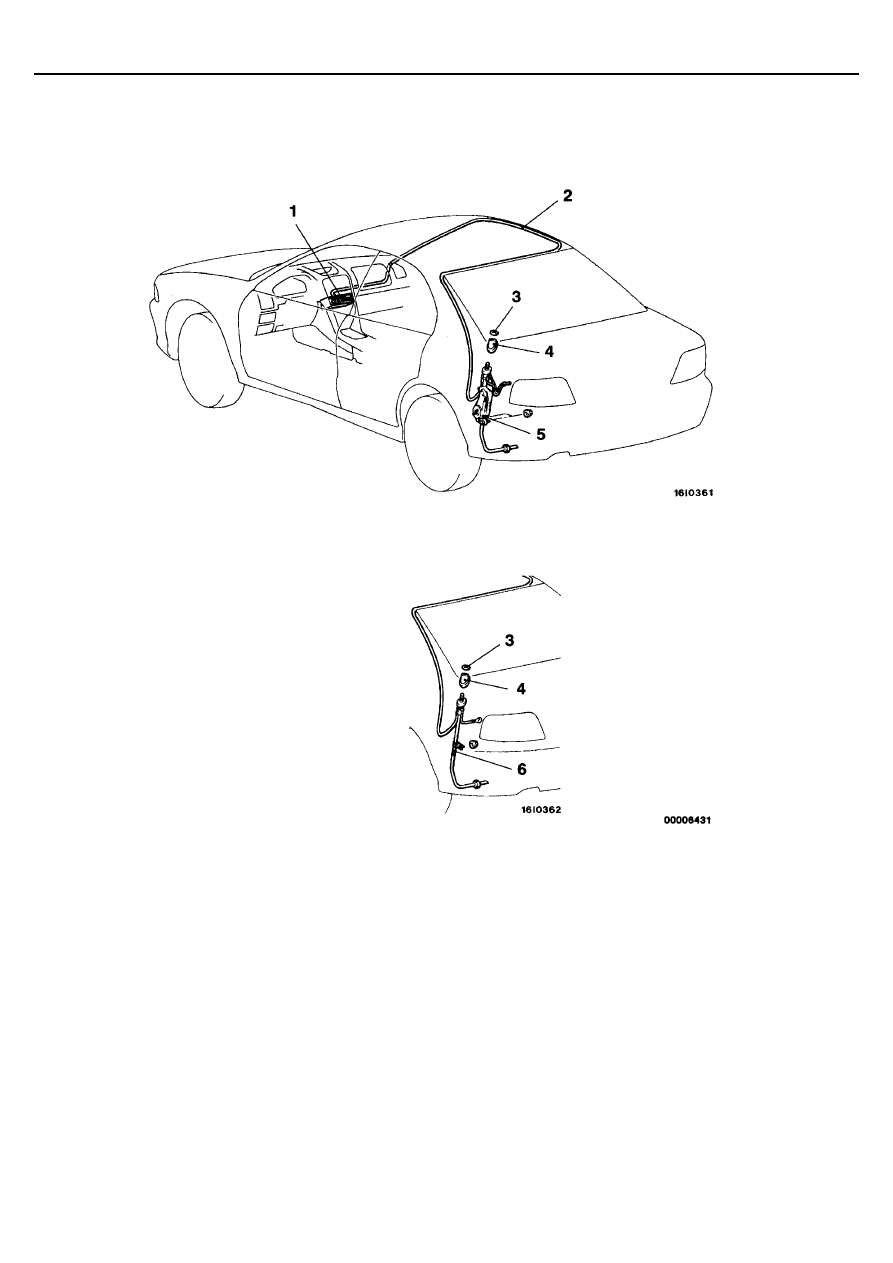

Последовательность снятия антенного
фидера
1. Магнитола

•

  Панель приборов (См. Главу 52А).

•

  Облицовка передней стойки

(См. Главу 52А).

•

  Облицовка центральной стойки

(См. Главу 52А).

•

  Облицовка задней стойки (См. Главу 52А).

•

  Облицовка потолка

2. Антенный фидер

Последовательность снятия антенны с
электроприводом или антенны с выдвиж-
ным элементом

•

  Боковая облицовка багажника (левая)

(См. Главу 52А.)

3. Круглая гайка
4. Основание
5. Выдвижная антенна с электроприводом
6. Выдвижная антенна без электропривода
