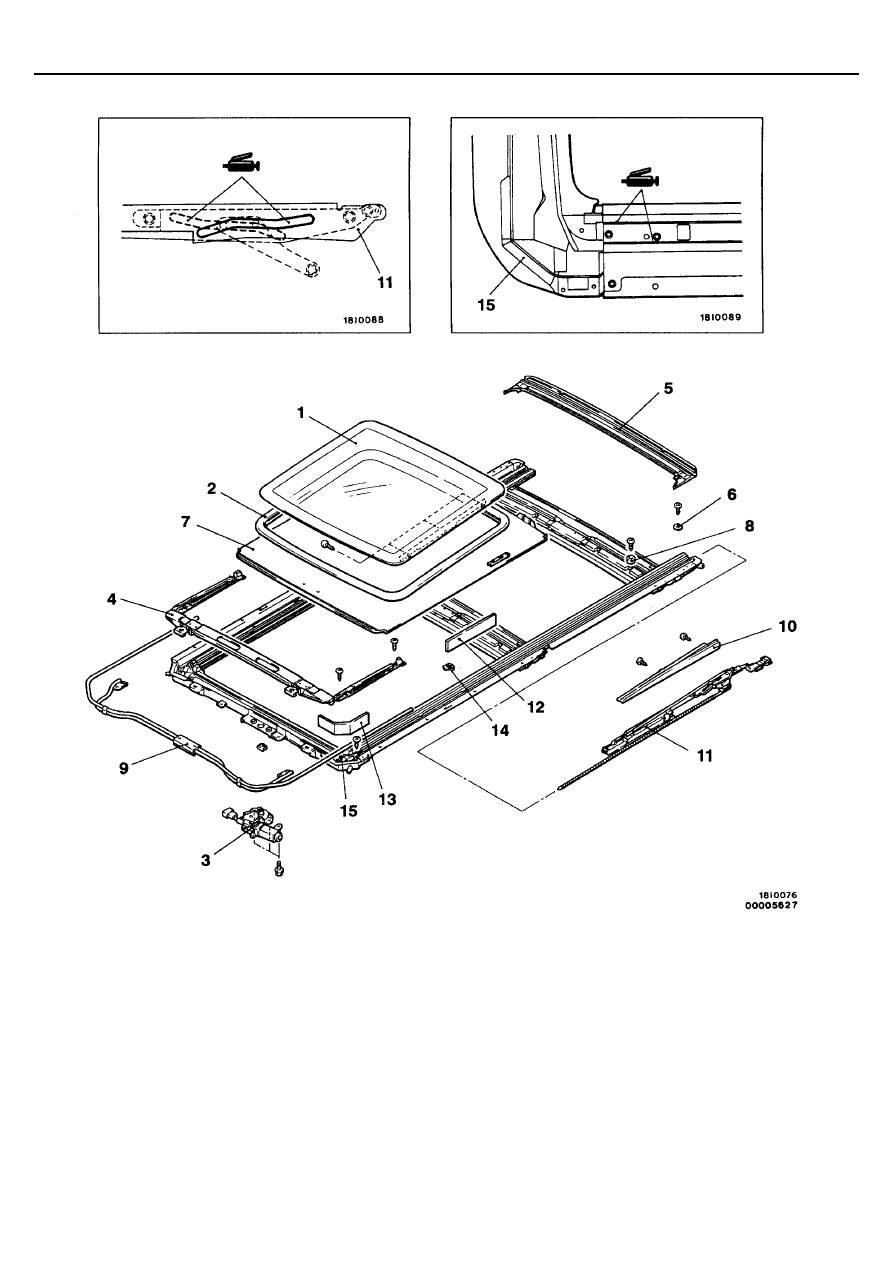

КУЗОВ

 – Люк

42-68

<Универсал>

Последовательность снятия деталей
1. Стекло крышки люка в сборе
2. Уплотнитель
3. Электродвигатель привода люка
4. Панель дефлектора крыши
5. Водоотводящий канал крыши
6. Ограничитель панели
7. Шторка в сборе
8. Ограничитель направляющей

9. Направляющая оболочка троса
10. Боковой дефлектор
11. Трос привода в сборе
12. Уплотнитель
13. Уплотнитель
14. Фиксатор
15. Направляющая

52A-1

СОДЕРЖАНИЕ

ОБОРУДОВАНИЕ САЛОНА ............................................................................................. 52А

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS) .................... 52В

52A-2

СОДЕРЖАНИЕ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ..................... 3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................. 3

ПАНЕЛЬ ПРИБОРОВ* .................................. 3

НАПОЛЬНАЯ КОНСОЛЬ .............................. 7

ОБЛИЦОВКА................................................. 8

ВНУТРЕННЕЕ ЗЕРКАЛО
ЗАДНЕГО ВИДА.......................................... 11

ПЕРЕДНЕЕ СИДЕНИЕ*............................... 11

ЗАДНЕЕ СИДЕНИЕ ..................................... 17

РЕМЕНЬ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО СИДЕНИЯ.............................. 19

РЕМЕНЬ БЕЗОПАСНОСТИ
ЗАДНЕГО СИДЕНИЯ .................................. 20

ПРЕДУПРЕЖДЕНИЕ!
Предупреждение относительно обслуживания автомобилей, оборудованных дополнительной системой пассивной

безопасности (SRS)!

(1) Неквалифицированное обслуживание или ремонт какого-либо компонента системы SRS (а также связанного с

системой SRS компонента) может привести к травме или смерти обслуживающего персонала (в результате
несанкционированного срабатывания надувной подушки безопасности), либо водителя и переднего пассажира (в
результате неработоспособности системы SRS после неквалифицированного обслуживания или ремонта).

(2) Техническое обслуживание или ремонт любого компонента системы SRS (либо связанного с ней компонента)

должно выполняться только официальным дилером MITSUBISHI.

(3) Технический персонал дилера MITSUBISHI обязан тщательно изучить данное Руководство, в особенности главу

52В - Дополнительная система пассивной безопасности (SRS), прежде чем приступать к обслуживанию или
ремонту какого-либо компонента системы SRS (либо связанного с ней компонента).

ПРИМЕЧАНИЕ:
В систему SRS входят следующие компоненты: электронный блок управления SRS, контрольная лампа SRS,
модули надувной подушки безопасности, пружина часового типа и соединительные провода. Другие, связанные с
системой SRS компоненты (которые необходимо снять/установить в связи с обслуживанием или ремонтом
системы SRS) обозначены в тексте знаком (*).

ОБОРУДОВАНИЕ САЛОНА -

Основные данные для регулировок и контроля /
Специальный инструмент / Панель приборов

52A-3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальное значение

Сопротивление спирали подогревателя спинки сидения (между выводами), Ом

Примерно 8

Между выводами 2 и 3

Примерно 8

Сопротивление спирали подогревателя подушки сидения
(между выводами), Ом

Между выводами 1 и  2

0

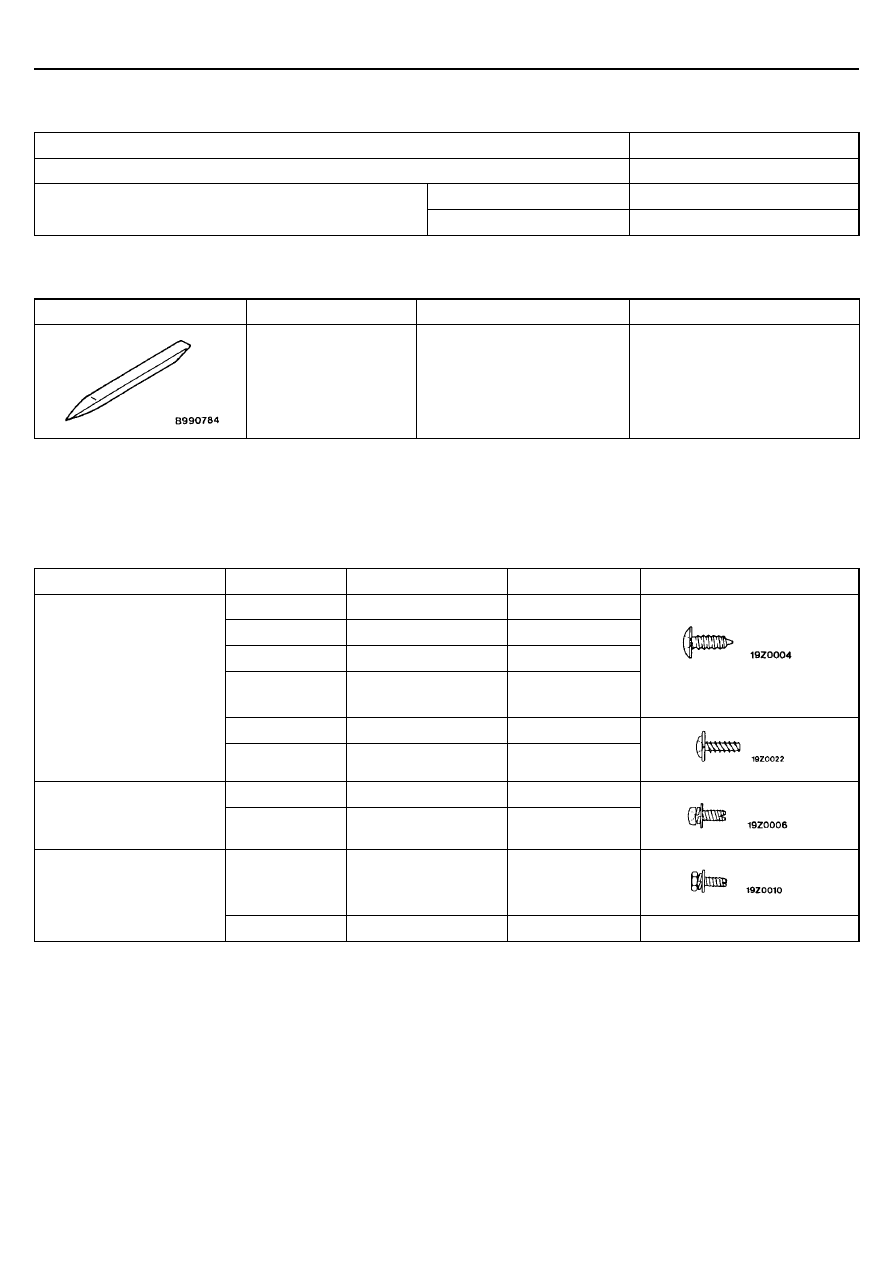

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Использование

МВ990784

Съемник деталей отделки

Снятие переключателя,
облицовки и т. п.

ПАНЕЛЬ ПРИБОРОВ

СНЯТИЕ И УСТАНОВКА

Для установки панели приборов используются различные типы болтов и винтов, которые описаны ниже в таблице.
Они также обозначены соответствующими символами на рисунках.

Название

Обозначение

Размер, мм (D x L)

Цвет

Вид

A

5 х 12

-

B

5 х 14

-

C

5 х 16

-

D

4 х 25

Черный

E

5 х 12

-

Саморез

F

5 х 20

-

G

5 х 16

-

Винт в сборе с шайбой

H

5 х 20

-

I

6 х 16

-

Болт в сборе с шайбой

J

6 х 20

-

D = диаметр резьбы
L = Длина рабочей части (болта)

ОБОРУДОВАНИЕ САЛОНА -

Панель приборов

52A-4

ВНИМАНИЕ: SRS
Перед снятием / установкой модуля подушки
безопасности пассажира, всегда смотрите процедуры

в Главе 52В – Модуль подушки безопасности и
часовая пружина.

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

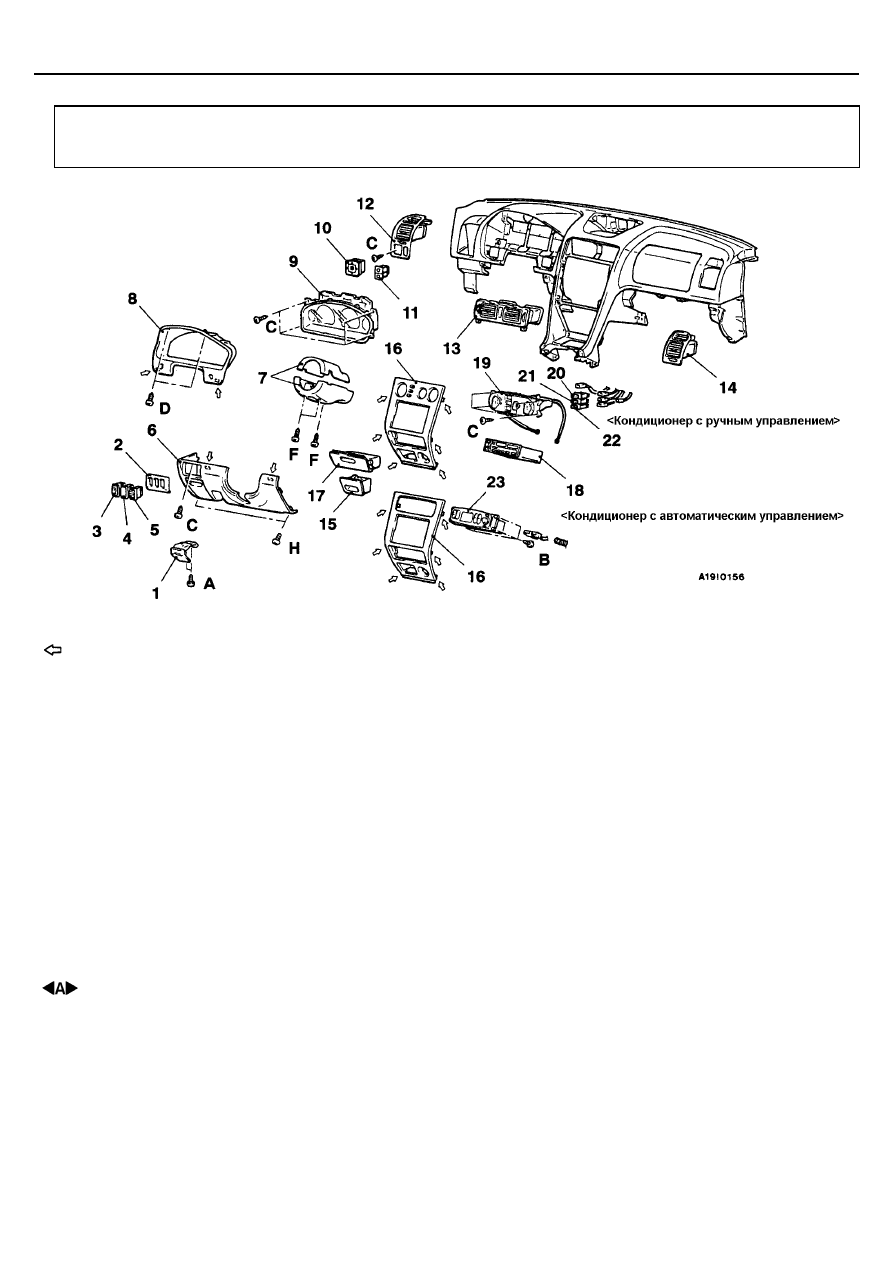

Последовательность снятия деталей
1. Ручка привода замка капота
2. Облицовка (накладка) переключателей
3. Переключатель противобуксовочной

системы (TCL) или главный переключатель
круиз-контроля

4. Переключатель противобуксовочной

системы (TCL) или заглушка

5. Переключатель корректора фар
6. Нижняя крышка
7. Крышка рулевой колонки
8. Облицовка (накладка) комбинации

приборов

9. Комбинация приборов
10. Переключатель управления приводом

боковых зеркал заднего вида

11. Выключатель противотуманных фар
12. Боковой дефлектор в сборе (левый)
13. Центральный дефлектор в сборе
14. Боковой дефлектор в сборе (правый)

15. Пепельница

•

    Панель напольной консоли (См. стр. 52А-7)

16. Панель центральной консоли
17. Отделение для очков
18. Радиомагнитола
19. Управление отопителем в сборе

(См. Главу 55 – Кондиционер с ручным
управлением)

20. Выключатель обогревателя заднего стекла
21. Выключатель кондиционера
22. Переключатель рециркуляция / вентиляция
23. Панель управления кондиционером и

электронный блок управления в сборе

ОБОРУДОВАНИЕ САЛОНА -

Панель приборов

52A-5

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

•

   Ящик напольной консоли (См. стр. 52А-7)

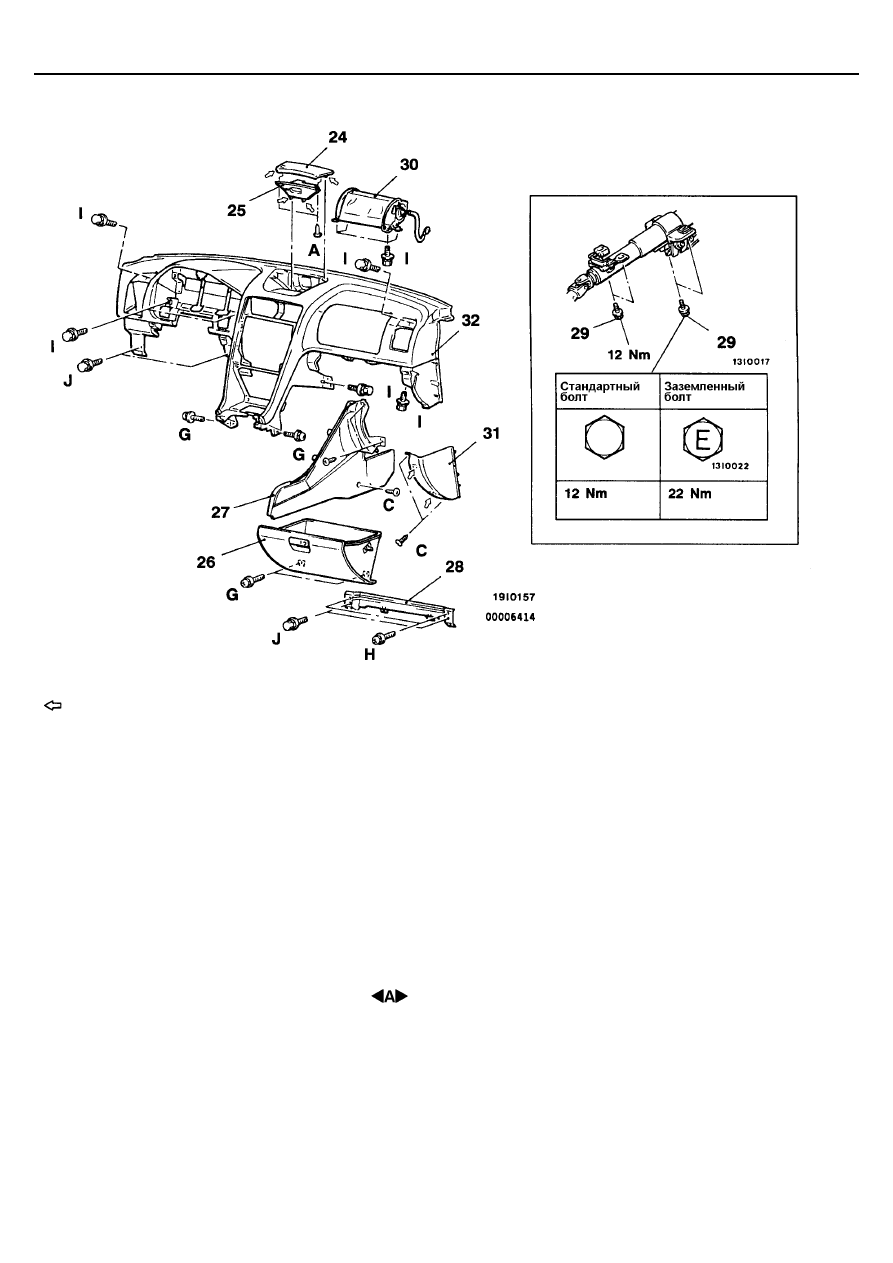

31. Угловая панель
32. Панель приборов в сборе

24. Облицовка (накладка) центрального

дисплея

25. Часы
26. Вещевой ящик

•

   Нижняя крышка (См. Главу 52В)

27. Боковая крышка
28. Рама вещевого ящика
29. Болты крепления рулевого управления
30. Модуль боковой подушки безопасности

переднего пассажира (См. Главу 52В)

Внимание:
Один из болтов крепления рулевого вала должен быть
заземленным. Заземленный болт имеет маркировку “E” на
своей головке.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЦЕНТРАЛЬНОГО ДЕФЛЕКТОРА В СБОРЕ

См. Главу 54 – Выключатель аварийной сигнализации.

ОБОРУДОВАНИЕ САЛОНА -

Панель приборов

52A-6

РАЗБОРКА И СБОРКА

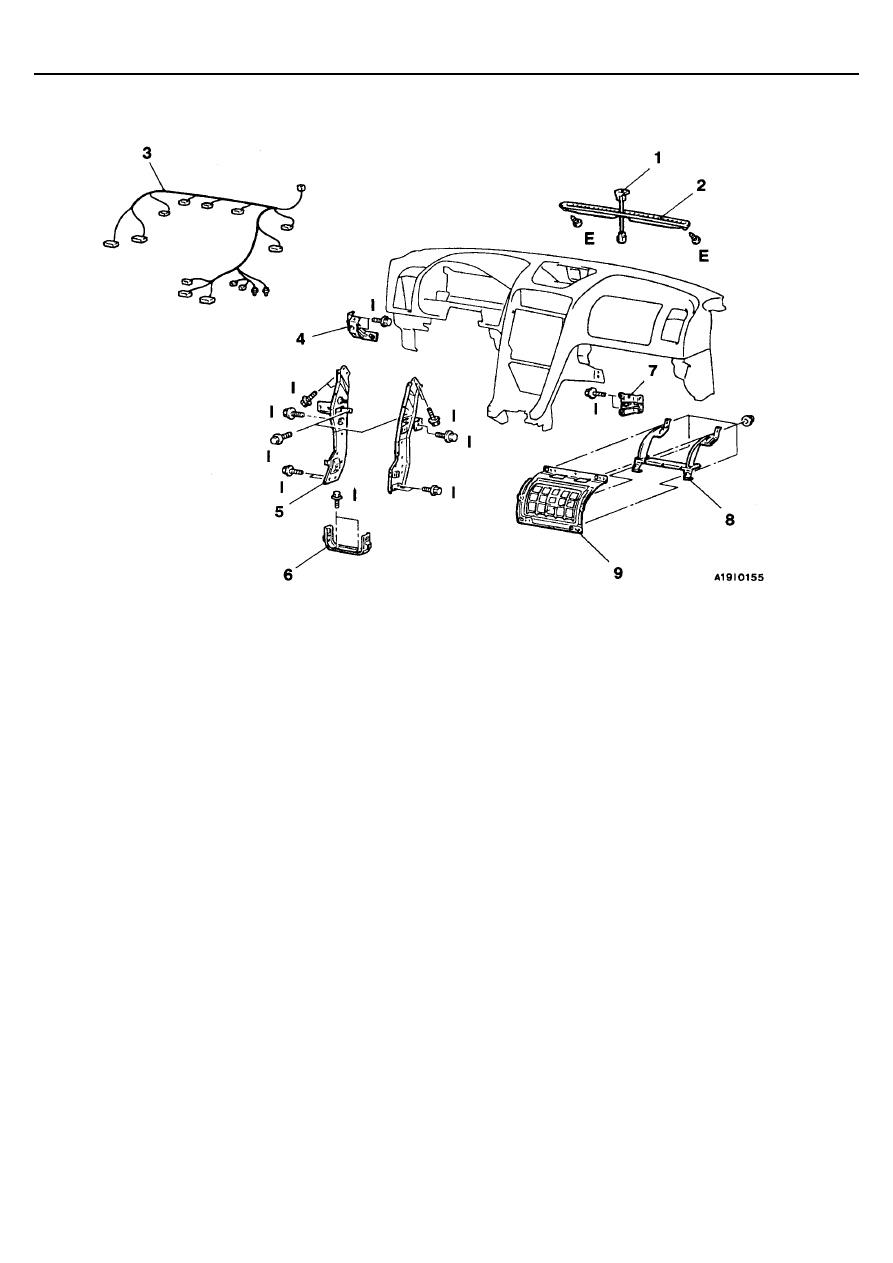

Последовательность снятия деталей

•

  Воздуховоды отопителя (См. Главу 55)

1. Фотоэлемент (См. Главу 55)
2. Облицовка обогревателя ветрового

стекла

3. Жгут проводов панели инструментов
4. Нижний кронштейн панели приборов со

стороны водителя

5. Центральный усилитель

6. Кронштейн консоли
7. Нижний кронштейн панели приборов со

стороны пассажира

8. Задний кронштейн подушки безопасности со

стороны пассажира

9. Усилитель подушки безопасности в сборе

ОБОРУДОВАНИЕ САЛОНА -

Напольная консоль

52A-7

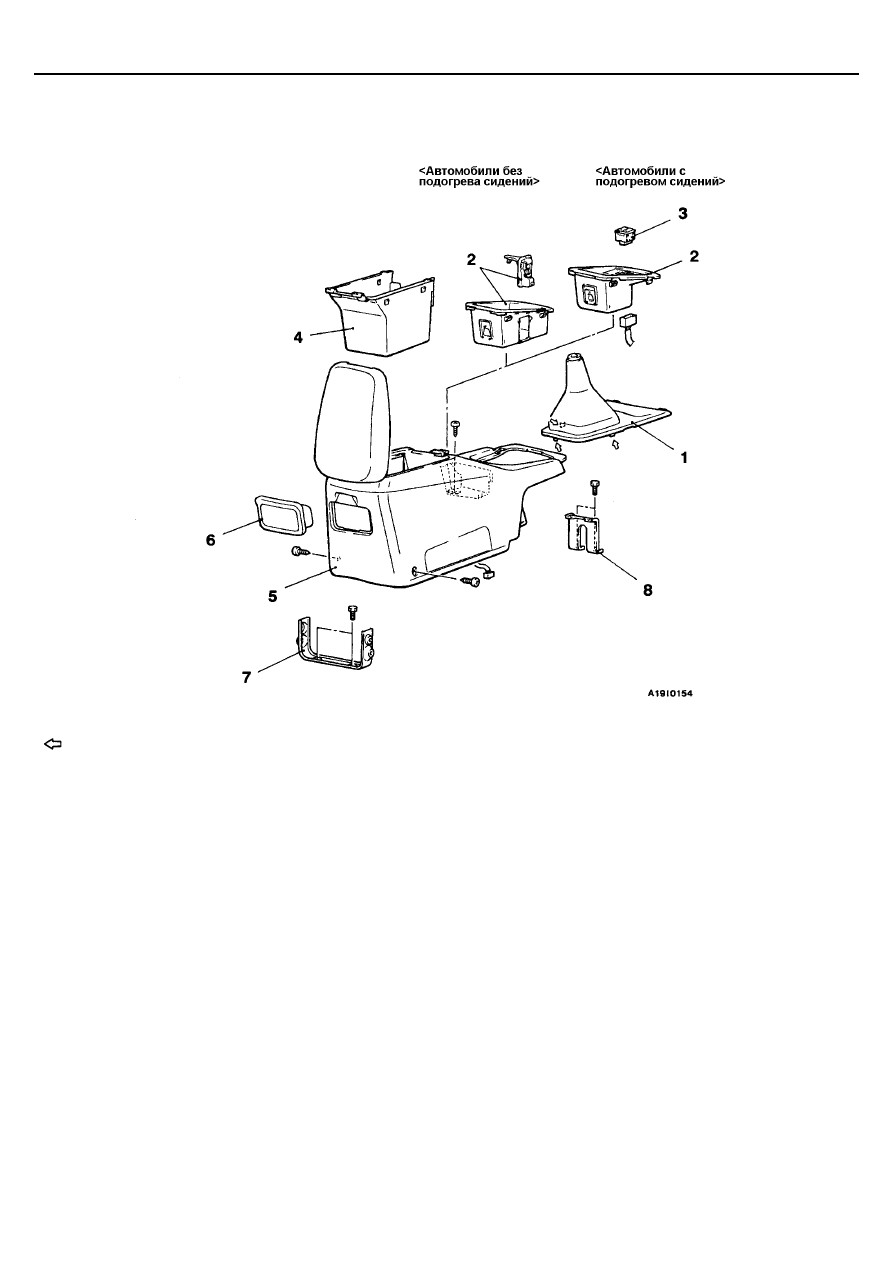

НАПОЛЬНАЯ КОНСОЛЬ

СНЯТИЕ И УСТАНОВКА

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

Последовательность снятия деталей
1. Панель напольной консоли
2. Подстаканник в сборе
3. Переключатель подогрева сидений
4. Ящик напольной консоли

5. Напольная консоль
6. Пепельница
7. Кронштейн консоли В
8. Кронштейн консоли А

ОБОРУДОВАНИЕ САЛОНА -

Облицовка

52A-8

ОБЛИЦОВКА

СНЯТИЕ И УСТАНОВКА

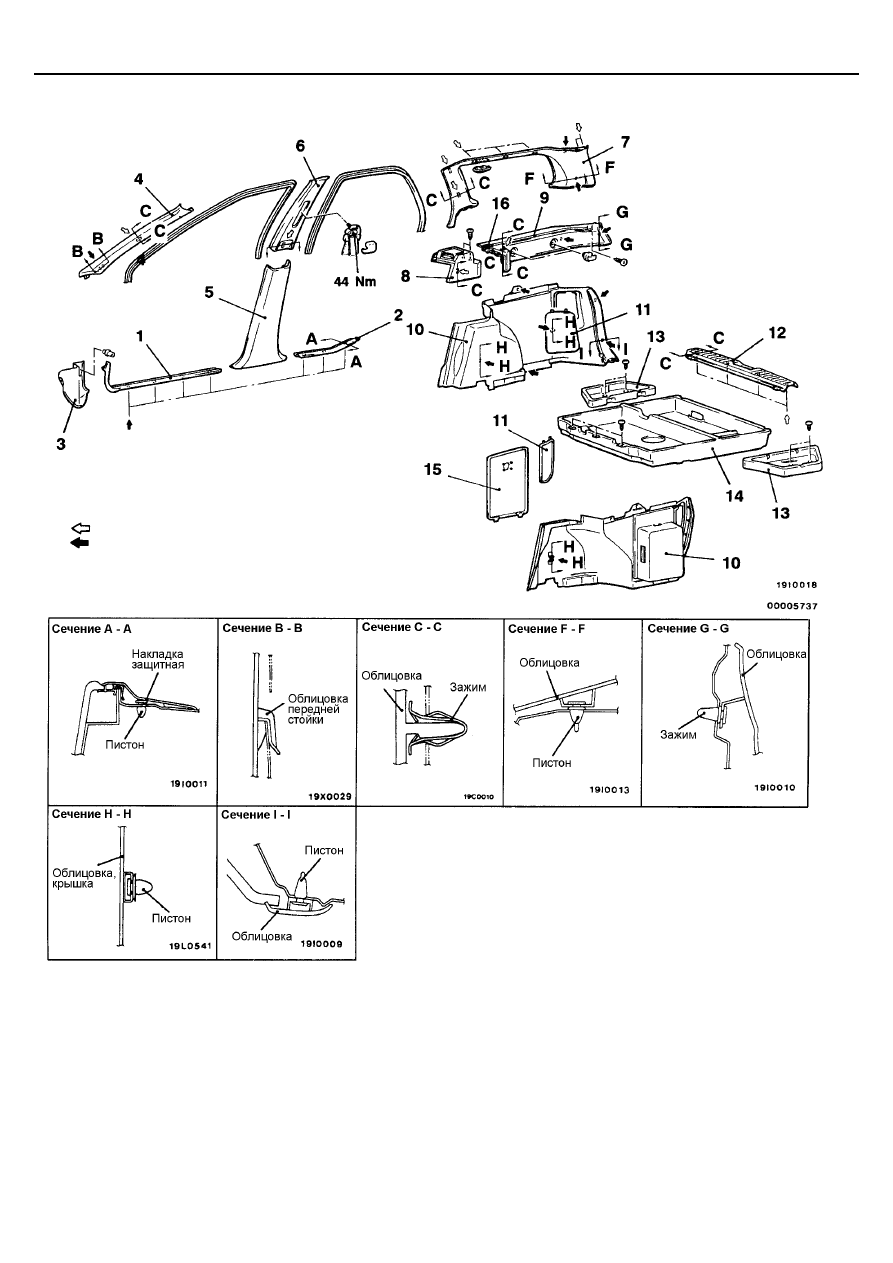

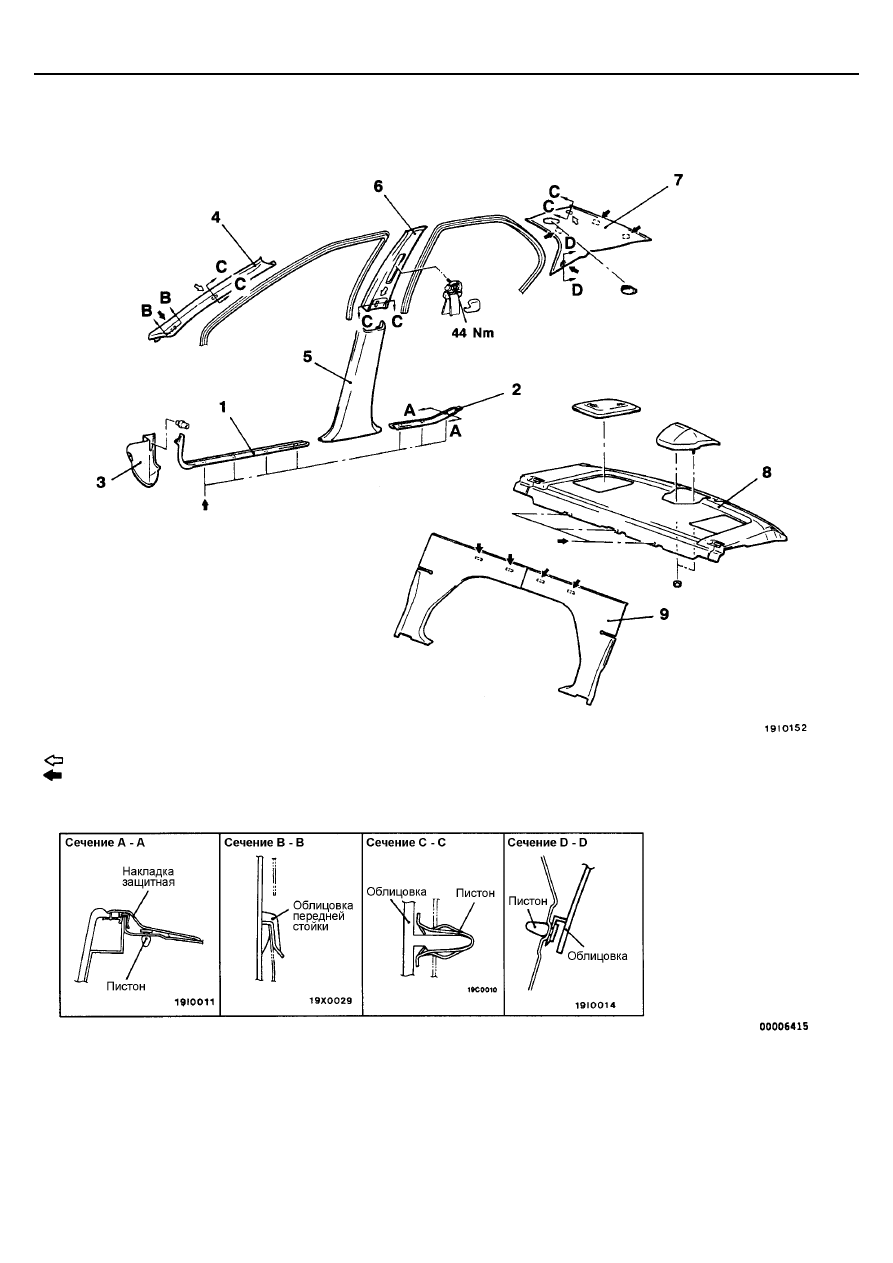

<Седан>

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

: Положения пластмассовых фиксаторов

Облицовка двери, см. Главу 42

1. Передняя защитная накладка
2. Задняя защитная накладка
3. Передняя боковая облицовка
4. Облицовка передней стойки
5. Нижняя облицовка центральной стойки

6. Верхняя облицовка центральной стойки
7. Облицовка задней стойки
8. Задняя полка
9. Передняя крышка задней полки

ОБОРУДОВАНИЕ САЛОНА -

Облицовка

52A-9

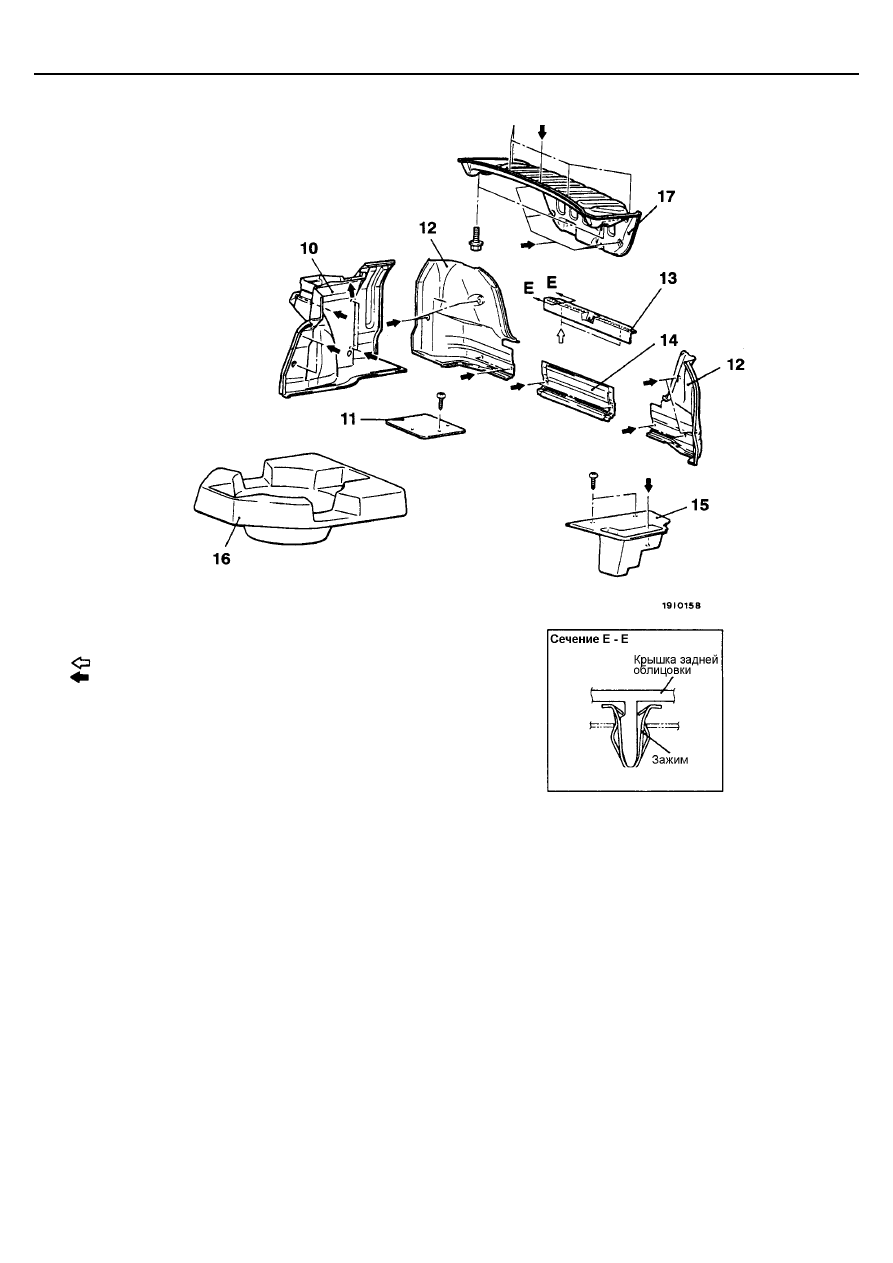

<Седан>

10. Боковая облицовка багажника
11. Угловая панель
12. Задняя боковая облицовка багажника
13. Крышка задней облицовки

14. Центральная задняя облицовка багажника
15. Боковой поддон
16. Нижний поддон
17. Облицовка крышки багажника

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

: Положения пластмассовых фиксаторов

ОБОРУДОВАНИЕ САЛОНА -

Облицовка

52A-10

<Универсал>

1. Передняя защитная накладка
2. Задняя защитная накладка
3. Передняя боковая облицовка
4. Облицовка передней стойки
5. Нижняя облицовка центральной стойки
6. Верхняя облицовка центральной стойки
7. Верхняя боковая задняя облицовка
8. Облицовка фиксатора

9. Боковая облицовка
10. Нижняя боковая задняя облицовка
11. Крышка для обслуживания
12. Задняя облицовка
13. Боковая облицовка нижнего багажного

отделения

14. Центральный ящик нижнего багажного

отделения

15. Крышка вещевого ящика
16. Держатель полки

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

: Положения пластмассовых фиксаторов

       Облицовка двери, см. Главу 42

ОБОРУДОВАНИЕ САЛОНА -

Внутренне зеркало заднего вида / Переднее сидение

52A-11

ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО
ВИДА

СНЯТИЕ И УСТАНОВКА

Снимите зеркало, нажимая в направлении, обозначенном стрелкой на
рисунке.

ПРИМЕЧАНИЕ:
1.

Пружина зеркала плотно вставлена в паз прикрепленной к стеклу
кнопки.

2.

Разрушающая нагрузка зеркала находится в пределах 450 Н.

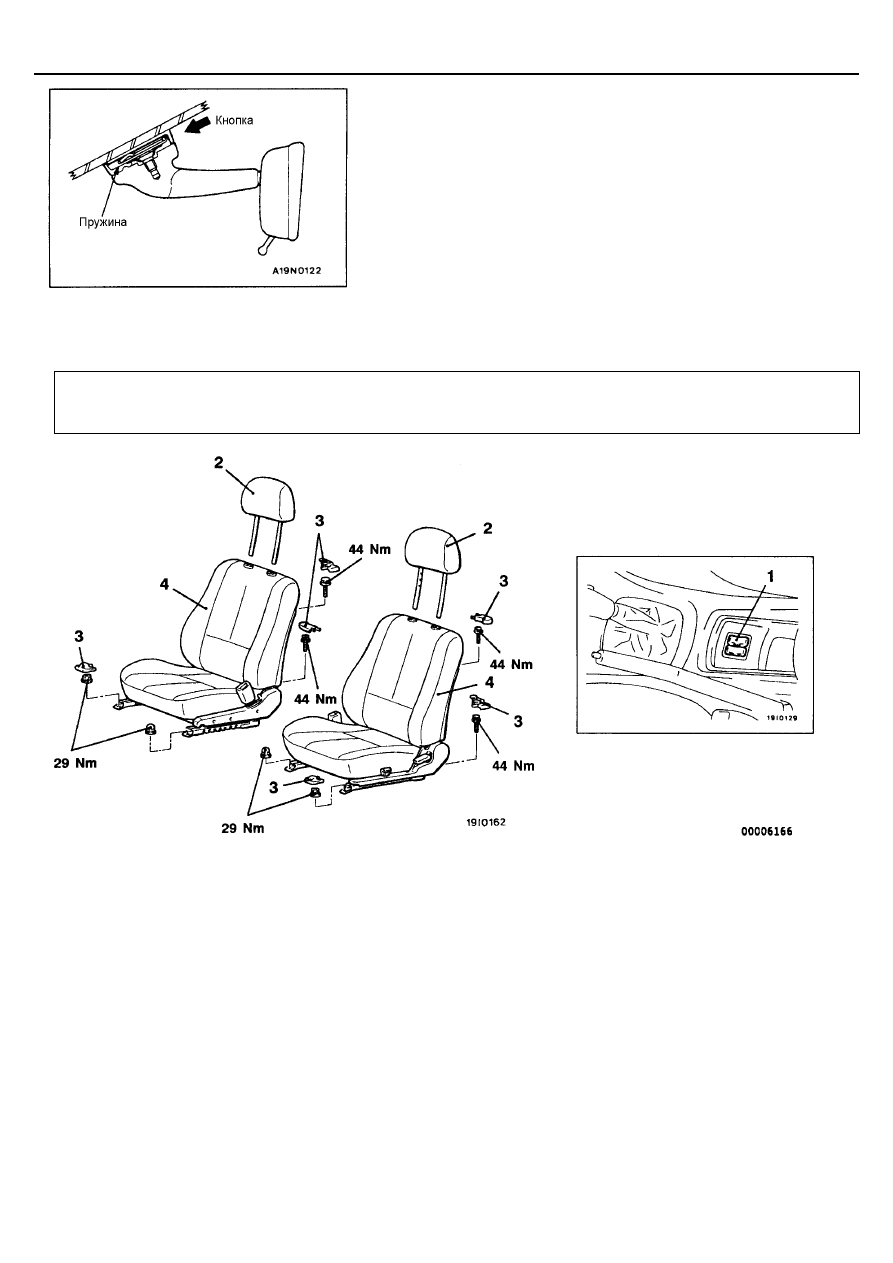

ПЕРЕДНЕЕ СИДЕНИЕ

СНЯТИЕ И УСТАНОВКА

Внимание: SRS
Перед снятием сидения, оборудованного модулем боковой подушки безопасности, см. Главу 52В – Меры
предосторожности при обслуживании SRS и модуля подушки безопасности.

•

   Подстаканник в сборе <Автомобили с

подогревом сидений> (См. стр. 52А-7)

1. Выключатель подогрева сидений сборе

<Автомобили с подогревом сидений>

2. Подголовник

Последовательность снятия переднего

сидения в сборе

•

   Разъем жгута проводов

3. Заглушка болта крепления сидения
4. Переднее сидение в сборе

ПРИМЕЧАНИЕ:
После предварительной затяжки гаек и болтов крепления
сидения в каждом месте установки, полностью затяните их
заданным моментом.

ОБОРУДОВАНИЕ САЛОНА -

Переднее сидение

52A-12

ПРОВЕРКА

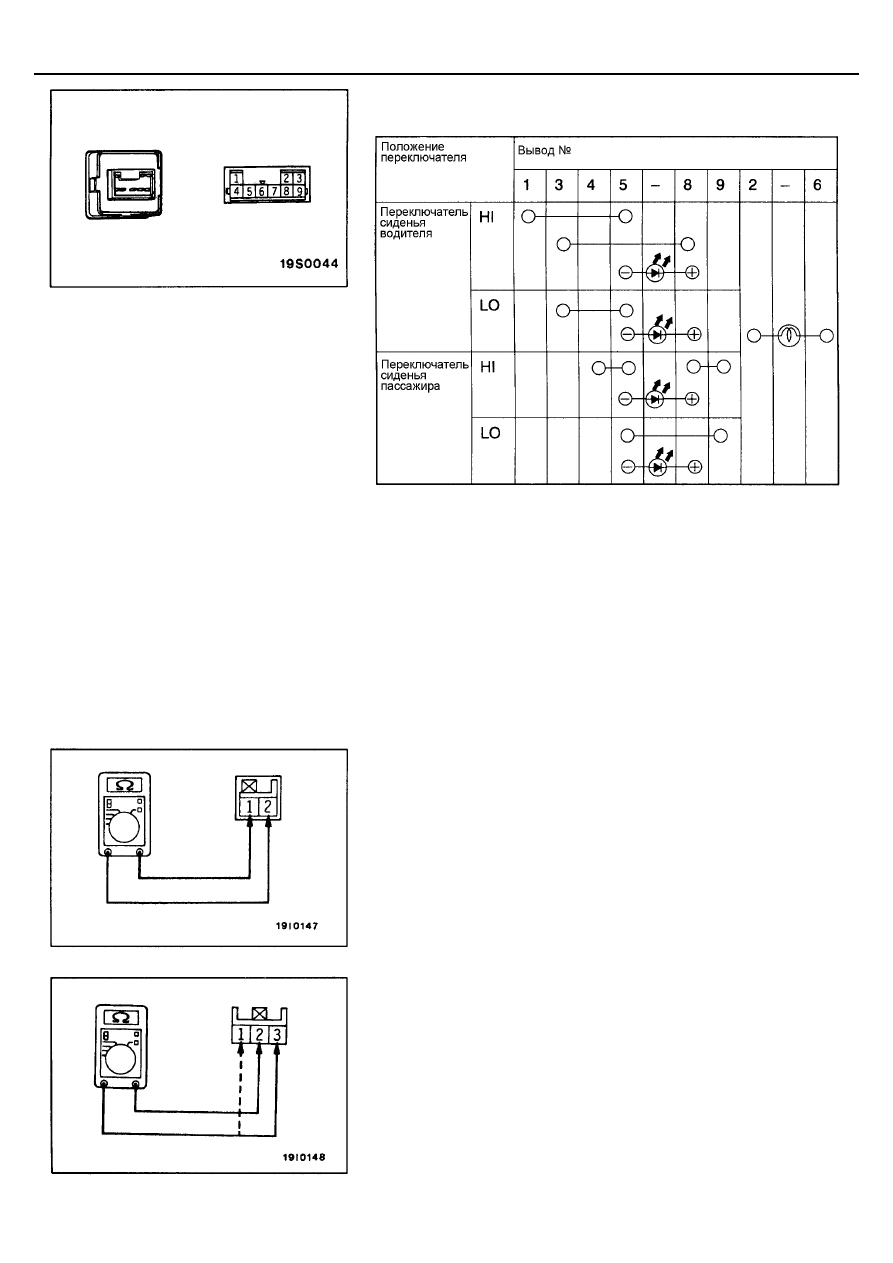

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ПОДОГРЕВА СИДЕНИЯ

ПРИМЕЧАНИЕ:
Для проверки диода, совместите полярность тестера для электрических
цепей с полюсами (+) и (-) в таблице.

ПРОВЕРКА ПОДОГРЕВАТЕЛЯ СПИНКИ
СИДЕНИЯ

Измерьте сопротивление между выводами.
Номинальное значение: Примерно 8 Ом.

ПРОВЕРКА ПОДОГРЕВАТЕЛЯ ПОДУШКИ
СИДЕНИЯ

Измерьте сопротивление между выводами.

Номинальное значение:

Между выводами 2 и 3: Примерно 8 Ом
Между выводами 1 и 2: 0 Ом

ОБОРУДОВАНИЕ САЛОНА -

Переднее сидение

52A-13

РАЗБОРКА И СБОРКА

Внимание:
Не разбирайте спинку переднего сидения со
встроенным модулем подушки безопасности.

<Сидение без электропривода>

Последовательность разборки

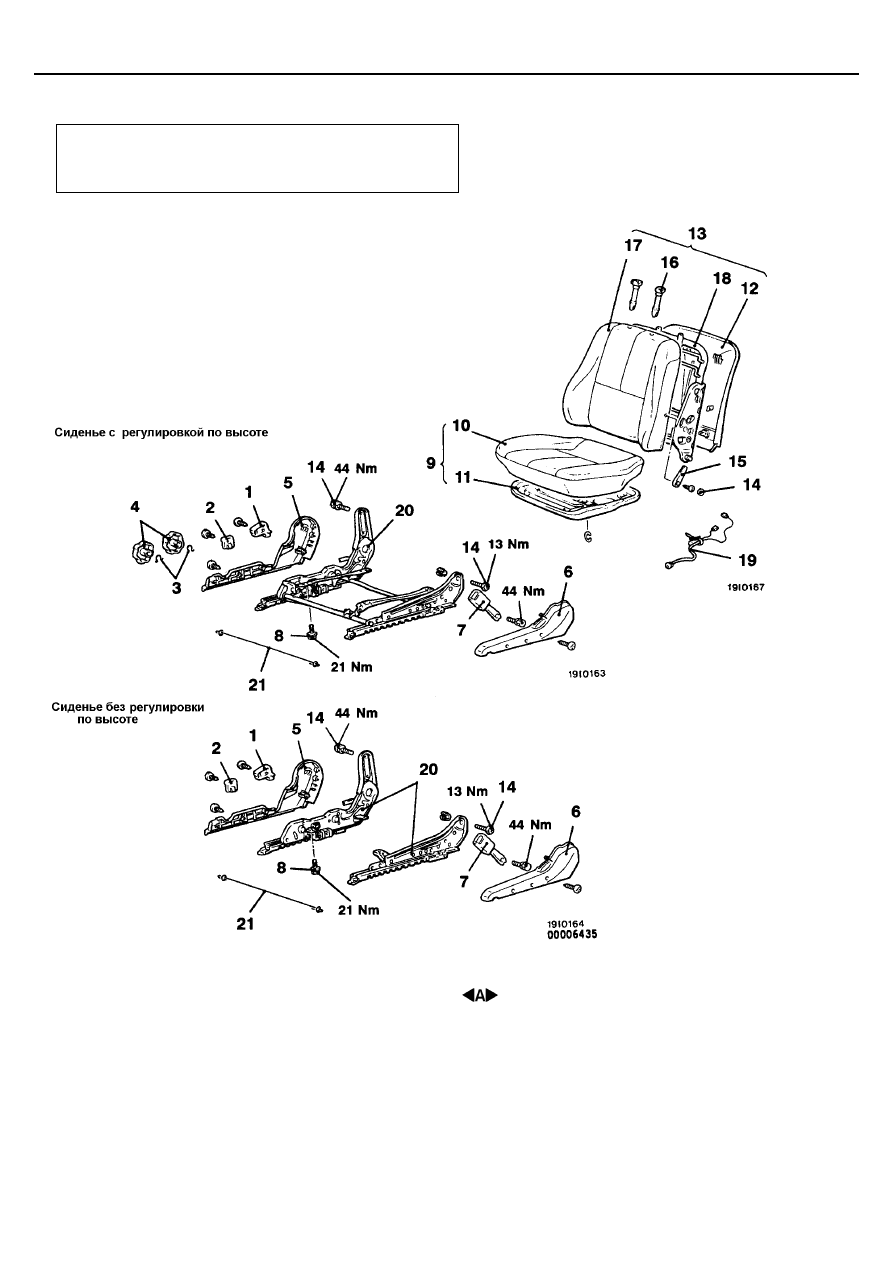

1. Рукоятка регулятора наклона спинки

сидения

2. Рукоятка регулятора продольного

положения сидения

3. Скоба
4. Рукоятка регулировки сидения по высоте
5. Декоративная боковая крышка переднего

сидения

6. Крышка петли переднего сидения
7. Замок ремня безопасности
8. Болт
9. Подушка переднего сидения в сборе
10. Обивка подушки переднего сидения
11. Рама подушки переднего сидения

12. Панель спинки переднего сидения
13. Спинка переднего сидения в сборе
14. Колпачок
15. Рукоятка регулировки поясничного подпора
16. Направляющая подголовника
17. Крышка спинки переднего сидения
18. Рама спинки переднего сидения
19. Жгут проводов отопителя переднего

сидения

20. Механизм регулировки положения сидения

в сборе

21. Жгут проводов

ОБОРУДОВАНИЕ САЛОНА -

Переднее сиденье

52A-14

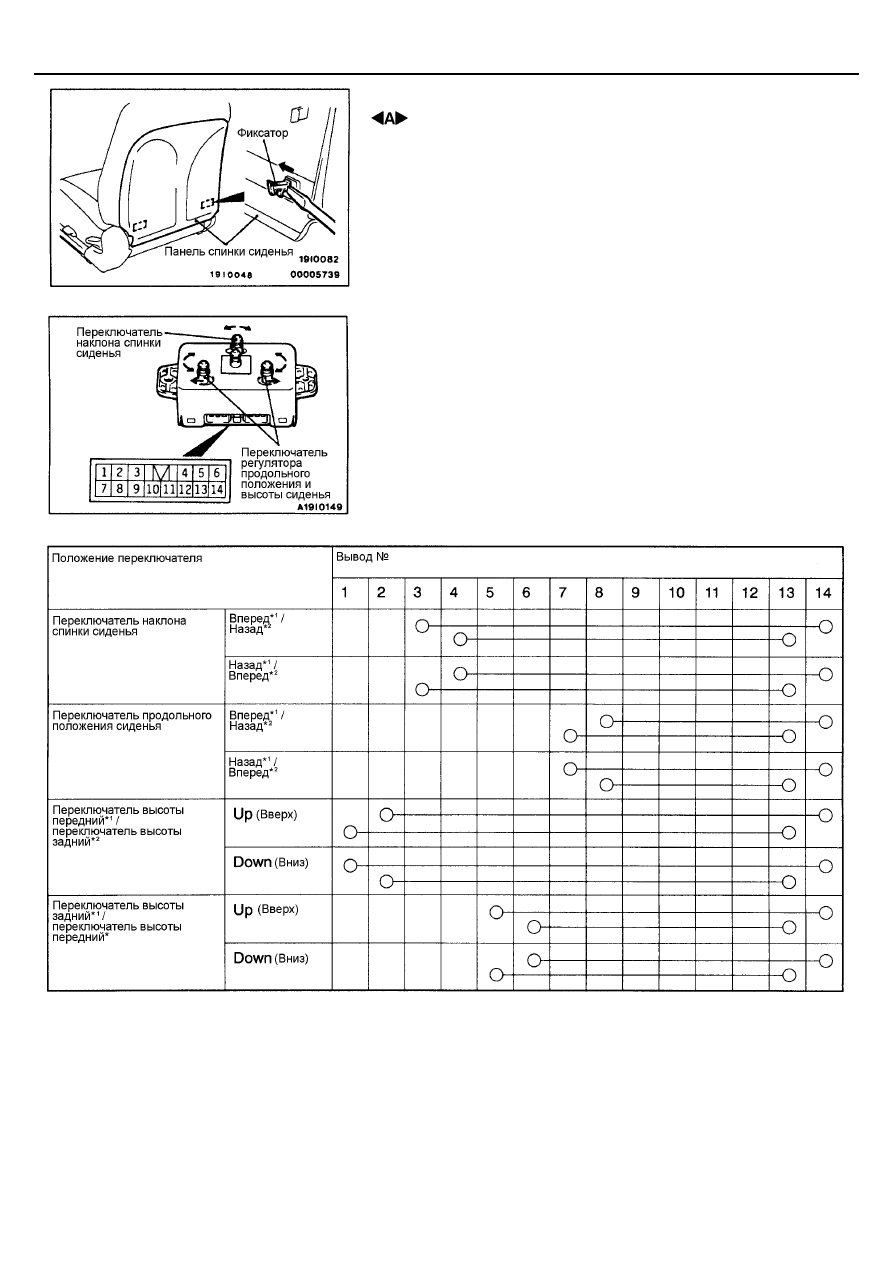

<Сидение с электроприводом>

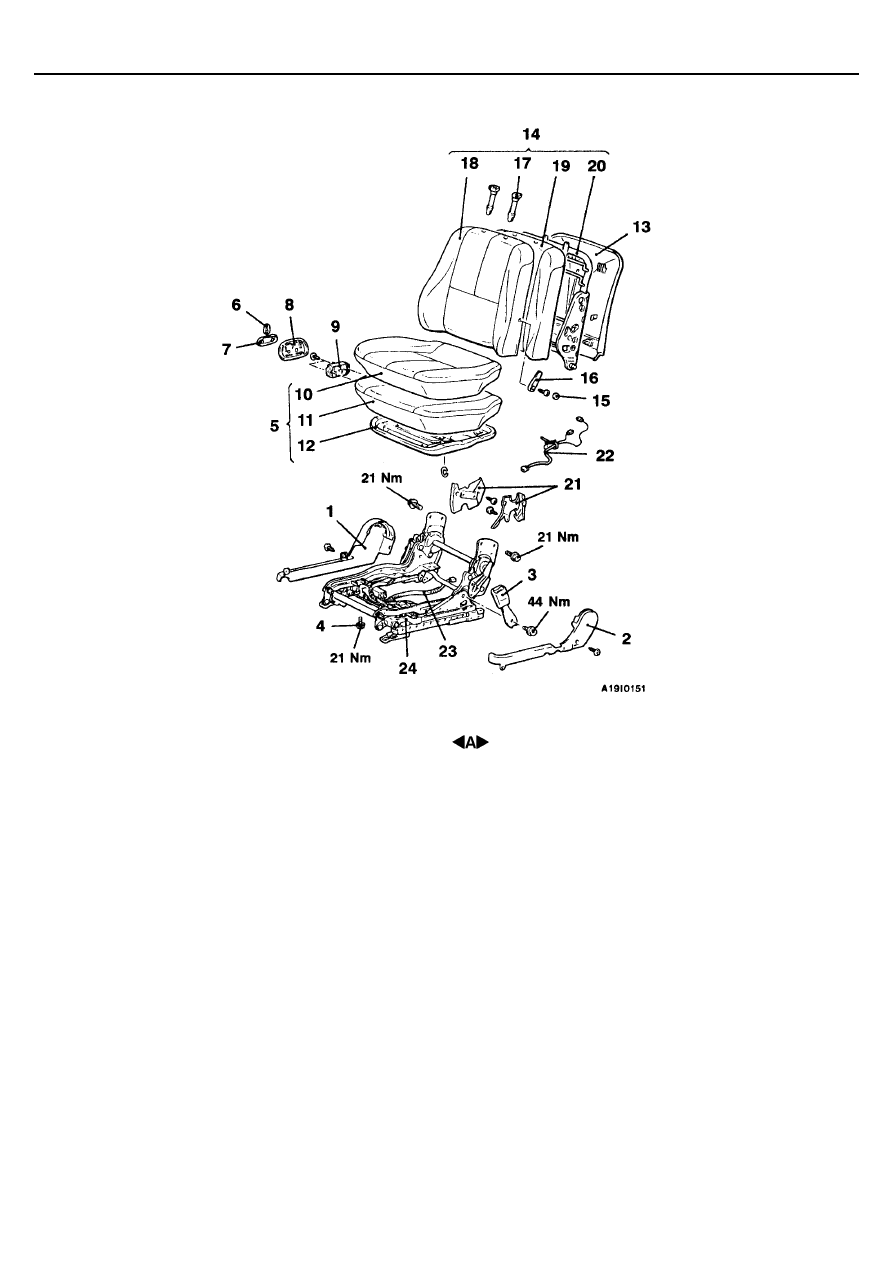

Последовательность снятия деталей
1. Декоративная боковая крышка

переднего сидения

2. Крышка петли переднего сидения
3. Замок ремня безопасности
4. Болт
5. Подушка переднего сидения в сборе
6. Рукоятка регулятора наклона спинки

сидения

7. Рукоятка регулятора продольного

положения переднего сидения

8. Облицовка
9. Переключатель привода сидения
10. Обивка подушки переднего сидения
11. Накладка подушки переднего сидения
12. Рама подушки переднего сидения

13. Панель спинки переднего сидения
14. Спинка переднего сидения в сборе
15. Колпачок
16. Рукоятка регулировки поясничного подпора
17. Направляющая подголовника
18. Обивка спинки переднего сидения
19. Накладка спинки переднего сидения
20. Рама спинки переднего сидения
21. Нижняя крышка регулятора наклона спинки

сидения

22. Жгут проводов подогревателя спинки

сидения

23. Жгут проводов привода сидения
24. Механизм регулировки положения сидения

в сборе

ОБОРУДОВАНИЕ САЛОНА -

Переднее сидение

52A-15

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 ПАНЕЛЬ ПЕРЕДНЕГО СИДЕНИЯ В СБОРЕ

1.

Используя отвертку или похожий инструмент, нажмите внутрь на
фиксатор нижней части панели спинки переднего сидения, чтобы
снять его.

2.

Потяните вниз панель спинки переднего сидения, чтобы снять ее.

ПРОВЕРКА

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ПРИВОДА СИДЕНИЯ

ПРИМЕЧАНИЕ:
*

1

: Переключатель привода сидения (правый)

*

2

: Переключатель привода сидения (левый)
