КУЗОВ

 - Двери

42-36

СТЕКЛО ДВЕРИ И СТЕКЛОПОДЪЕМНИК

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•



Снятие обивки двери и водонепроницаемой пленки
(См. стр. 42-33).

•



Снятие внутреннего уплотнителя двери
(См. стр. 42-44).

Заключительные операции

•



Регулировка стекла двери (См. стр. 42-28).

•



Установка внутреннего уплотнителя двери
(См. стр. 42-44).

•



Установка обивки двери и водонепроницаемой
пленки (См. стр. 42-33).

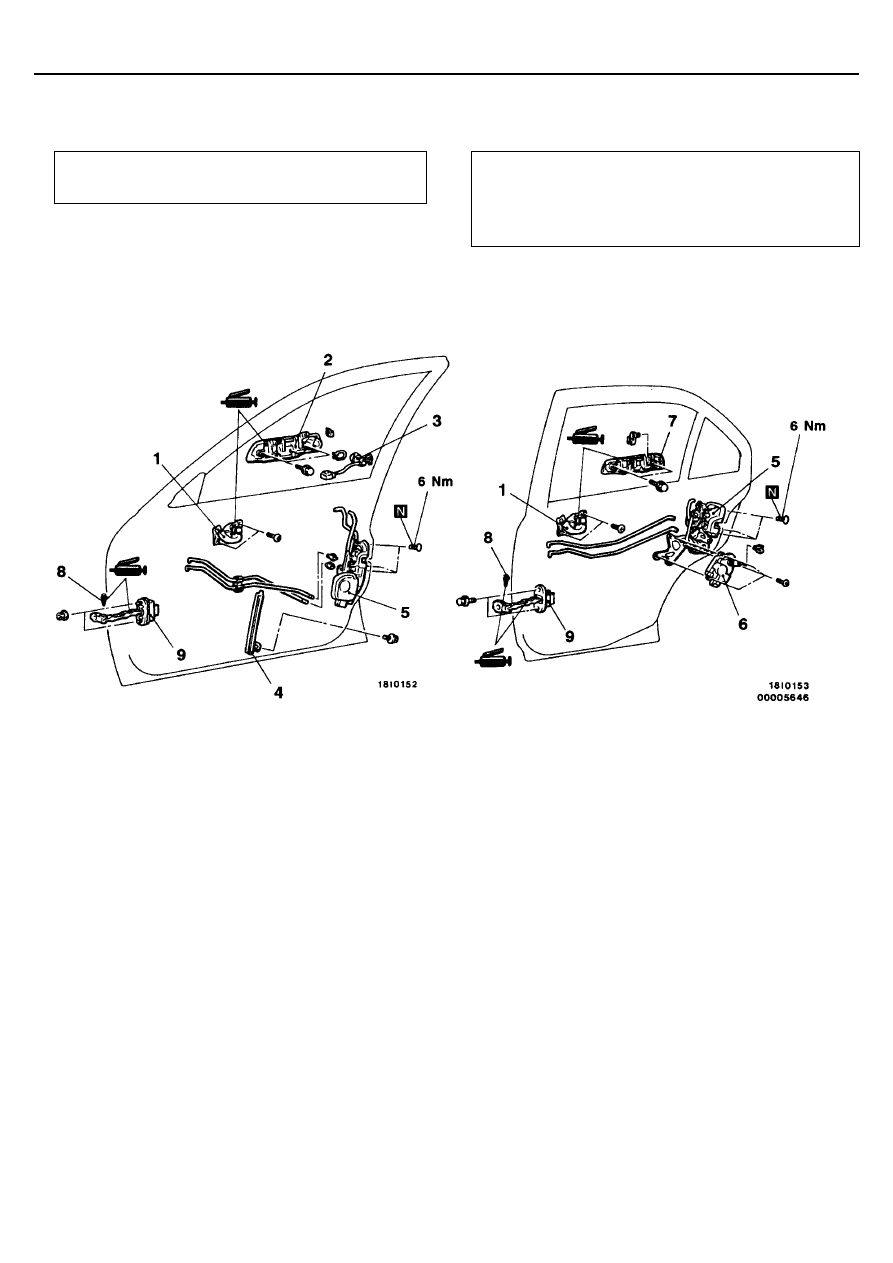

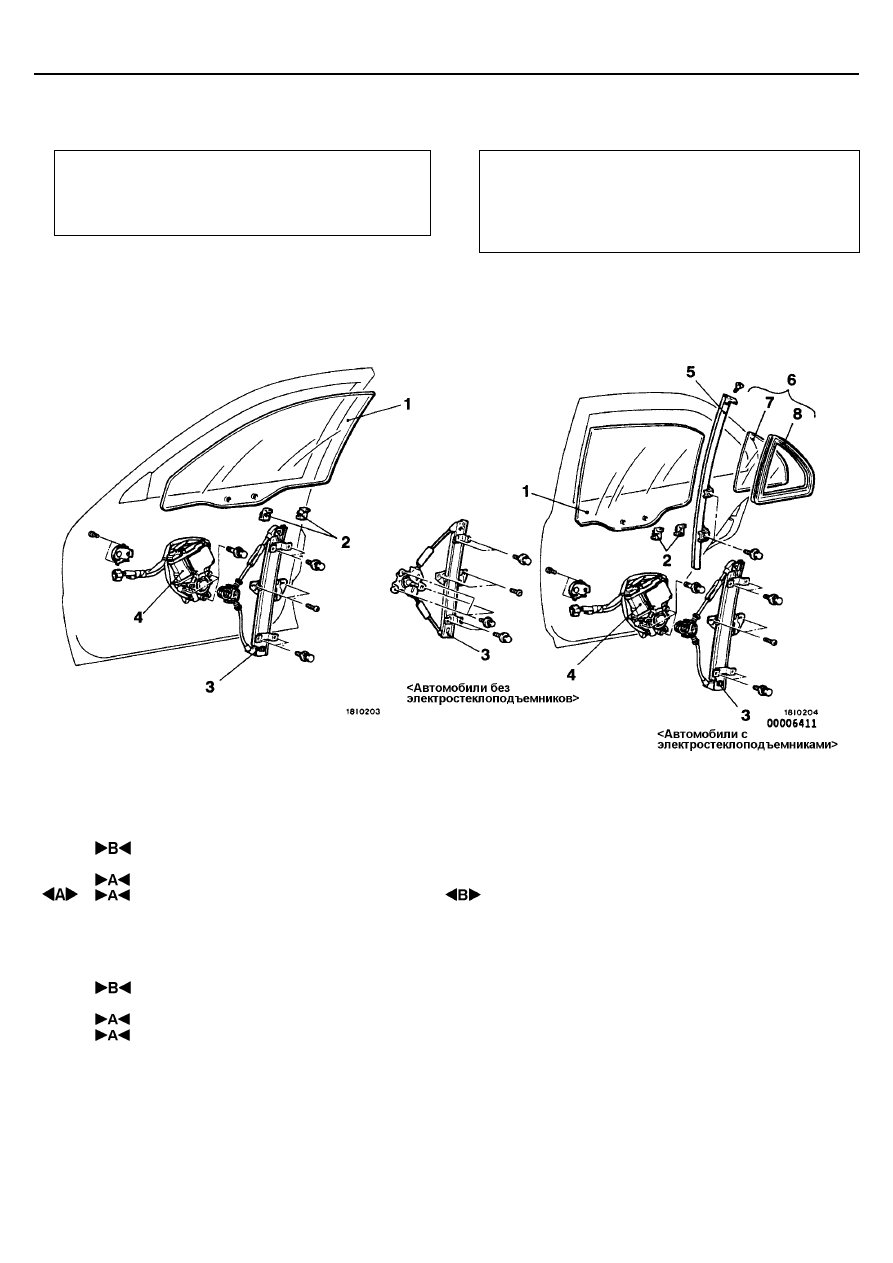

Передняя дверь

Задняя дверь

Последовательность снятия стекло-
подъемника передней двери в сборе
1. Стекло двери
2. Держатель стекла двери
3. Стеклоподъемник в сборе
4. Электродвигатель стеклоподъемника

Последовательность снятия стекло-
подъемника задней двери в сборе

•

   Направляющий желобок стекла

(См. стр. 42-44).

1. Стекло двери
2. Держатель стекла двери
3. Стеклоподъемник в сборе
4. Электродвигатель стеклоподъемника

Последовательность снятия неподвижного
стекла

•

  Направляющий желобок стекла

(См. стр. 42-44).

1. Стекло двери
5. Центральная направляющая двери
6. Неподвижное стекло и уплотнитель в сборе
7. Неподвижное стекло
8. Уплотнитель неподвижного стекла

КУЗОВ

 - Двери

42-37

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В

СБОРЕ

Внимание:
Будьте осторожны при обращении с электродвигателем стеклоподъ-
емника в сборе, поскольку сила пружины может выдавить проволоку
из барабана.

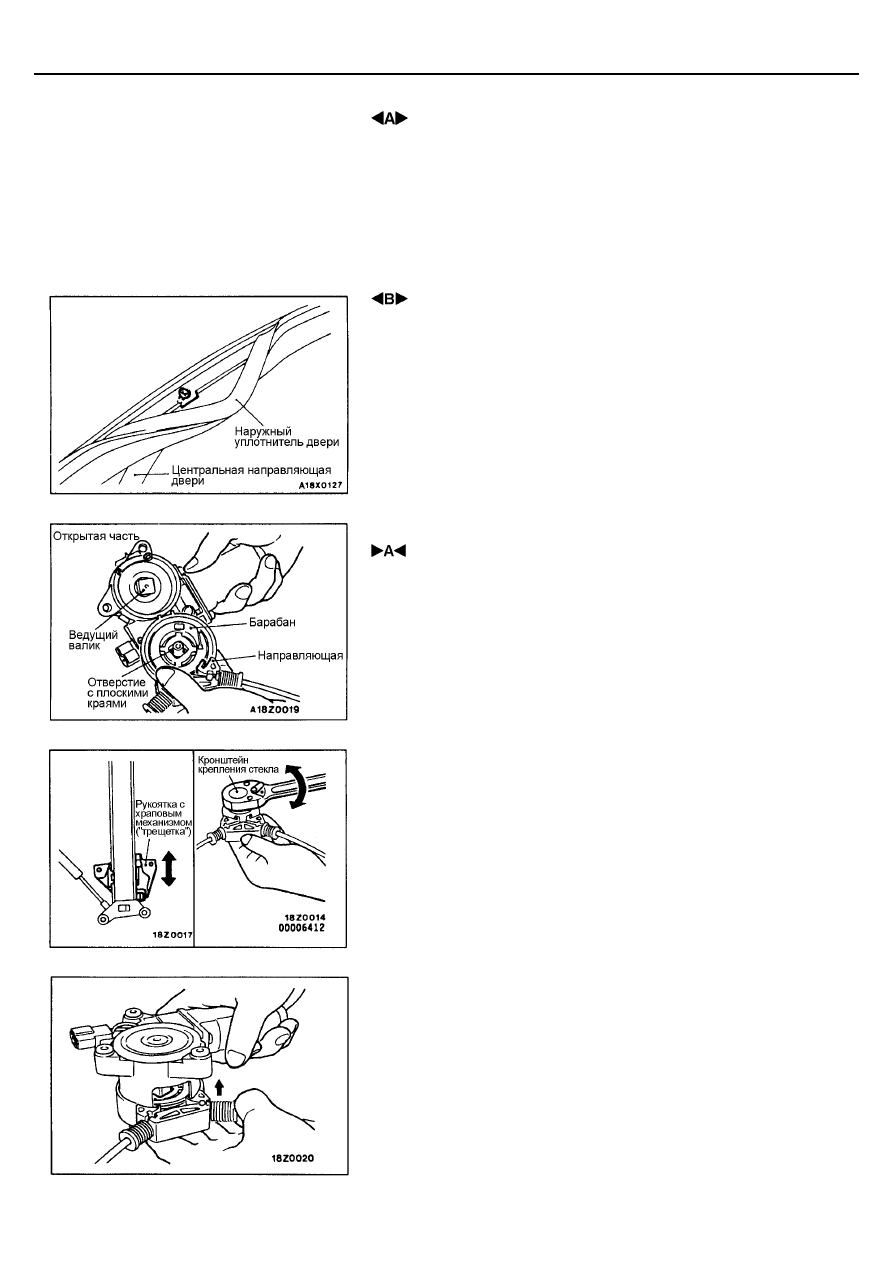

 СНЯТИЕ ЦЕНТРАЛЬНОЙ НАПРАВЛЯЮЩЕЙ ДВЕРИ

1.

Снимите наружный уплотнитель двери только с центральной направ-
ляющей двери.

2.

Отверните винты крепления центральной направляющей двери, и
затем снимите центральную направляющую двери с панели двери.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В

СБОРЕ И СТЕКЛОПОДЪЕМНИК В СБОРЕ
ПРОЦЕДУРА УСТАНОВКИ ЭЛЕКТРОДВИГАТЕЛЯ ЗАДНЕГО
СТЕКЛОПОДЪЕМНИКА В СБОРЕ И СТЕКЛОПОДЪЕМНИКА
В СБОРЕ

1.

Совместите отверстие с плоскими краями в барабане и ведущий ва-
лик электродвигателя стеклоподъемника, используя направляющую и
открытую часть в корпусе электродвигателя как ориентир для уста-
новки.

ПРИМЕЧАНИЕ:
(1) Совместите отверстие с плоскими краями с ведущим валиком

перемещая кронштейн крепления стекла (часть крепления стек-
ла), или поворачивая барабан используя рукоятку с храповым
механизмом (“трещетку”) (с головкой диаметром 12,7 мм).

(2) Уприте барабан и направляющую в руку, поворачивая барабан,

иначе трос может выпасть из барабана.

(3) Если трос выпала из барабана, переустановите проволоку стек-

лоподъемника и барабан следующим образом.

2.

Совместите направляющую и открытую часть корпуса электродвига-
теля, и установите направляющую в корпус электродвигателя, удер-
живая направляющую и барабан.

КУЗОВ

 - Двери

42-38

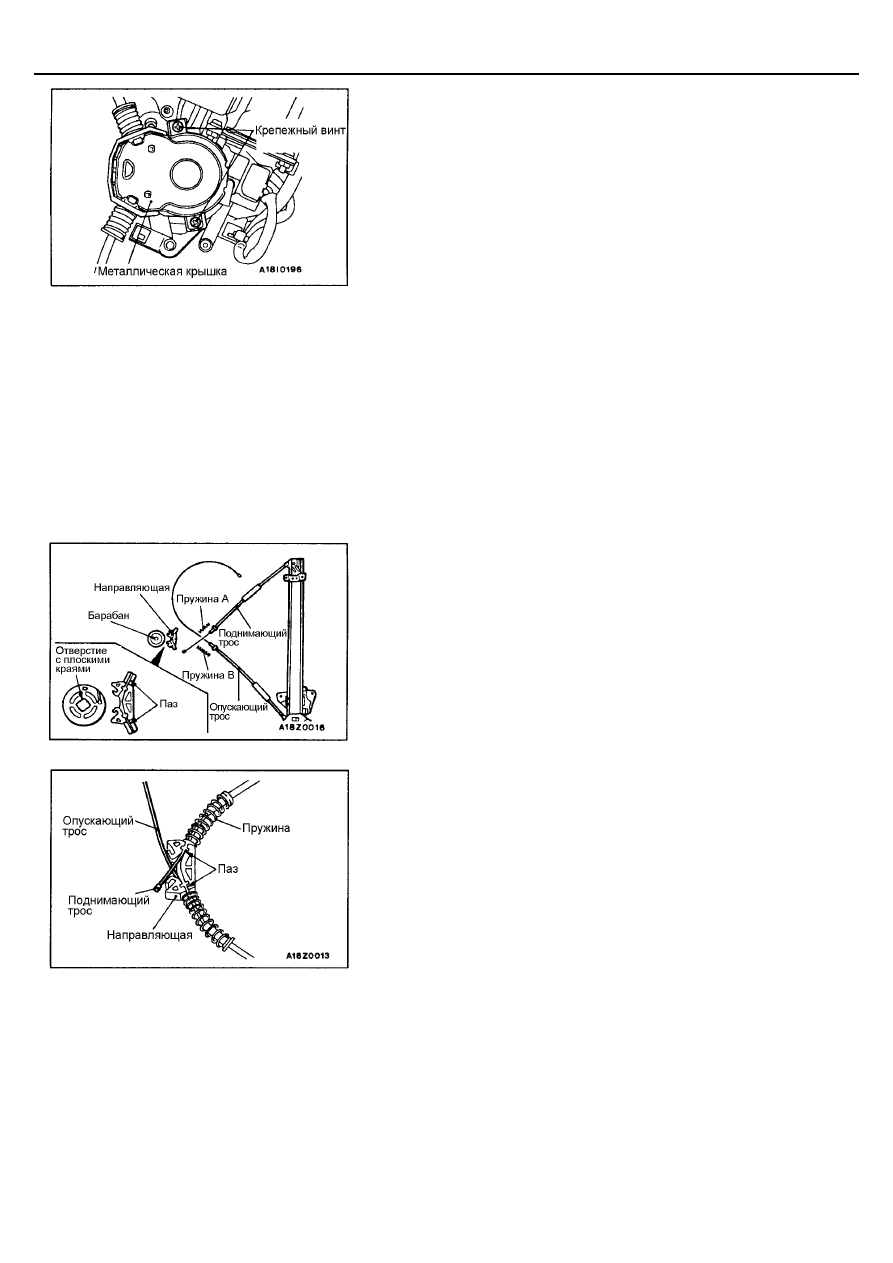

3.

Надежно установите металлическую крышку на корпус.
Внимание:
Убедитесь что, металлическая крышка установлена надежно и
что она неподвижна в целях предотвращения вибрации бараба-
на. Если барабан вибрирует, стекло может скользить вверх и
вниз не плавно, или оно может упасть вниз.

4.

Подайте напряжение аккумуляторной батареи на электродвигатель
стеклоподъемника, и проверьте что кронштейн крепления стекла пе-
редвигается плавно.

ПРОЦЕДУРА УСТАНОВКИ БАРАБАНА И ТРОСА СТЕКЛО-
ПОДЪЕМНИКА

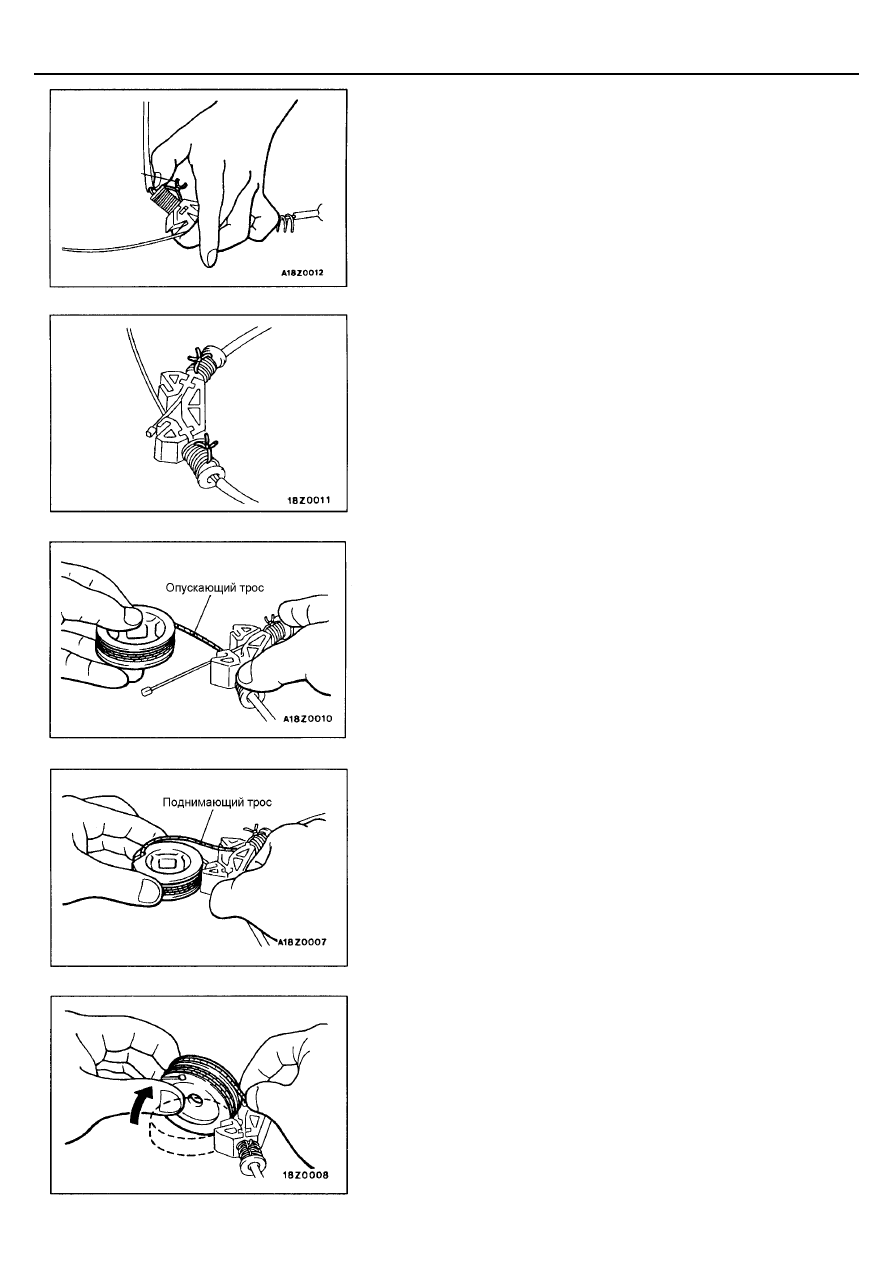

1.

Поместите барабан, направляющую и стеклоподъемник на верстак
как показано на рисунке.
(1) Поместите барабан таким образом, чтобы отверстие с плоскими

краями смотрело вверх.

(2) Поместите барабан таким образом, чтобы пазы смотрели вверх.
(3) Поместите стеклоподъемник таким образом, чтобы кронштейн

крепления стекла смотрел вниз. Поместите кронштейн крепления
стекла таким образом, чтобы стекло находилось в полностью от-
крытом положении.

2.

Наденьте пружины на трос, и затем сначала установите опускающий
трос на направляющую, затем установите поднимающий трос. (Под-
нимающий трос должен находится поверх опускающего троса).

КУЗОВ

 - Двери

42-39

3.

Используйте проволоку (примерно 0,5 мм в диаметре) чтобы сжать
пружины.
ПРИМЕЧАНИЕ:
Концы калиброванной проволоки необходимо вставить в пазы на-
правляющей.

4.

Вставьте конец опускающего троса в отверстие троса на дне бараба-
на, и затем надежно намотайте трос вокруг барабана, начиная со дна
барабана, чтобы весь трос был натянут.

5.

Установите поднимающий трос в барабан следующим образом:
(1) Вставьте конец поднимающего троса в отверстия для троса в

верхней части барабана.

(2) Поднимите переднюю часть барабана до вертикального положе-

ния, и затем поместите поднимающий трос в паз барабана.

Тонкая
калибровочная
проволока

КУЗОВ

 - Двери

42-40

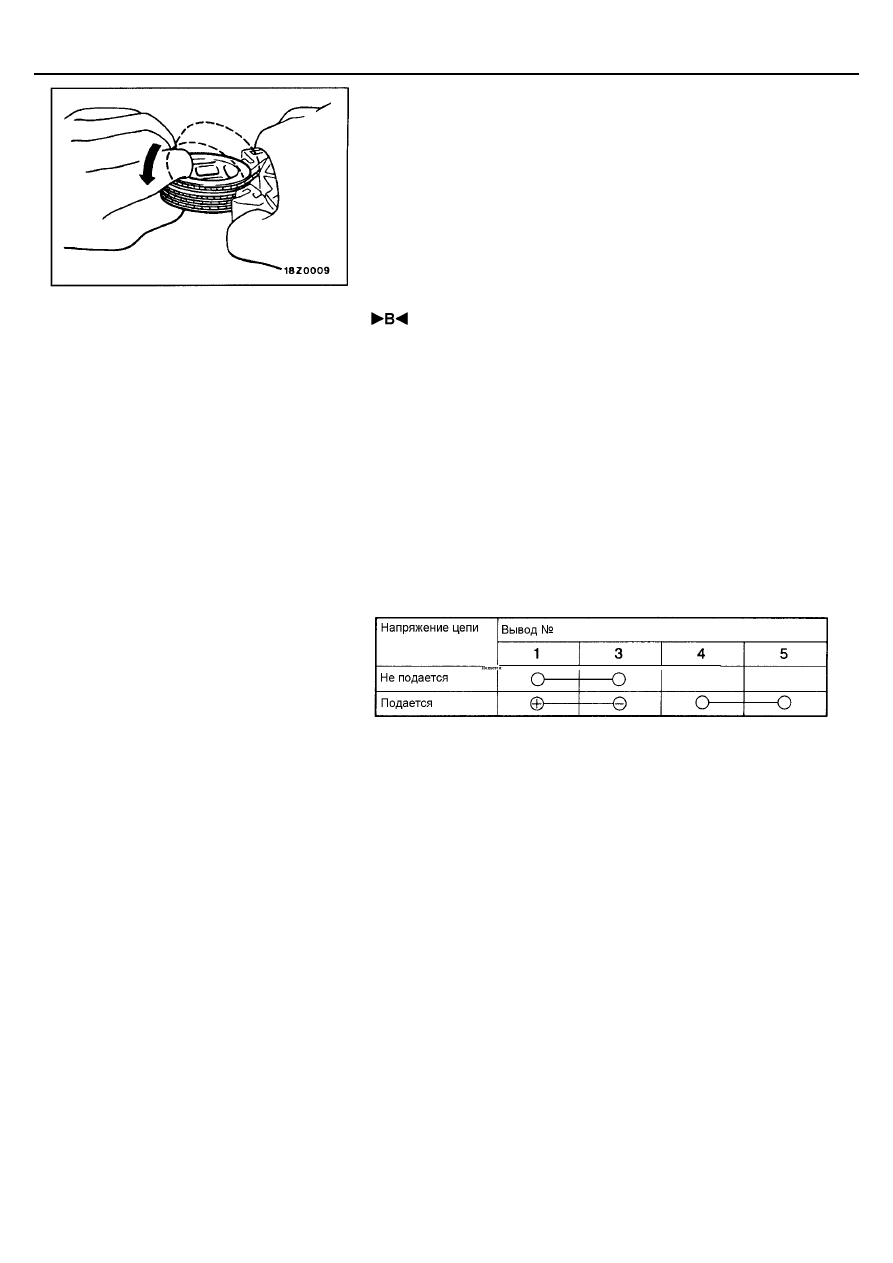

(3) Верните барабан в исходное положение удерживая трос чтобы

его концы не выпали.

6.

После установки электродвигателя стеклоподъемника в сборе на
стеклоподъемник в сборе, срежьте и снимите сжимающую пружины
проволоку.

 УСТАНОВКА СТЕКЛА ДВЕРИ

1.

Предварительно прикрепите стекло двери к стеклоподъемнику в сбо-
ре.

2.

После поднятия стекла двери до упора, полностью закрепите стекло
двери на стеклоподъемнике в сборе.

ПРИМЕЧАНИЕ:
После полного подъема стекла двери, установите концевой выключатель
двери в правильное положение.

ПРОВЕРКА

ПРОВЕРКА РЕЛЕ ЭЛЕКТРОПРИВОДА СТЕКЛОПОДЪЕМ-
НИКА

КУЗОВ

 - Двери

42-41

ЗАМОК И РУЧКА ДВЕРИ

СНЯТИЕ И УСТАНОВКА

Предварительная операция

•



Снятие обивки двери (См. стр. 42-33).

Заключительные операции

•



Проверка хода внутренней ручки двери
(См. стр. 42-30).

•



Проверка хода наружной ручки двери (См. стр. 42-30).

•



Установка обивки двери (См. стр. 42-33).

Передняя дверь

Задняя дверь

Последовательность снятия ручки пе-
редней двери и замка в сборе
1. Внутренняя ручка двери

•

   Водонепроницаемая пленка

(См. стр. 42-33).

2. Наружная ручка двери
3. Личинка замка двери
4. Нижняя направляющая задняя
5. Замок двери в сборе

Последовательность снятия ручки зад-
ней двери и замка двери в сборе
1. Внутренняя ручка двери

•

   Водонепроницаемая пленка

(См. стр. 42-33).

•

  Центральная направляющая двери

(См. стр. 42-36).

5. Замок двери в сборе
6. Привод замка двери
7. Наружная ручка двери

Последовательность снятия ограничителя
двери
1. Внутренняя ручка двери

•

   Водонепроницаемая пленка

(См. стр. 42-33).

8. Разрезной штифт
9. Ограничитель открывания двери

КУЗОВ

 - Двери

42-42

ПРОВЕРКА

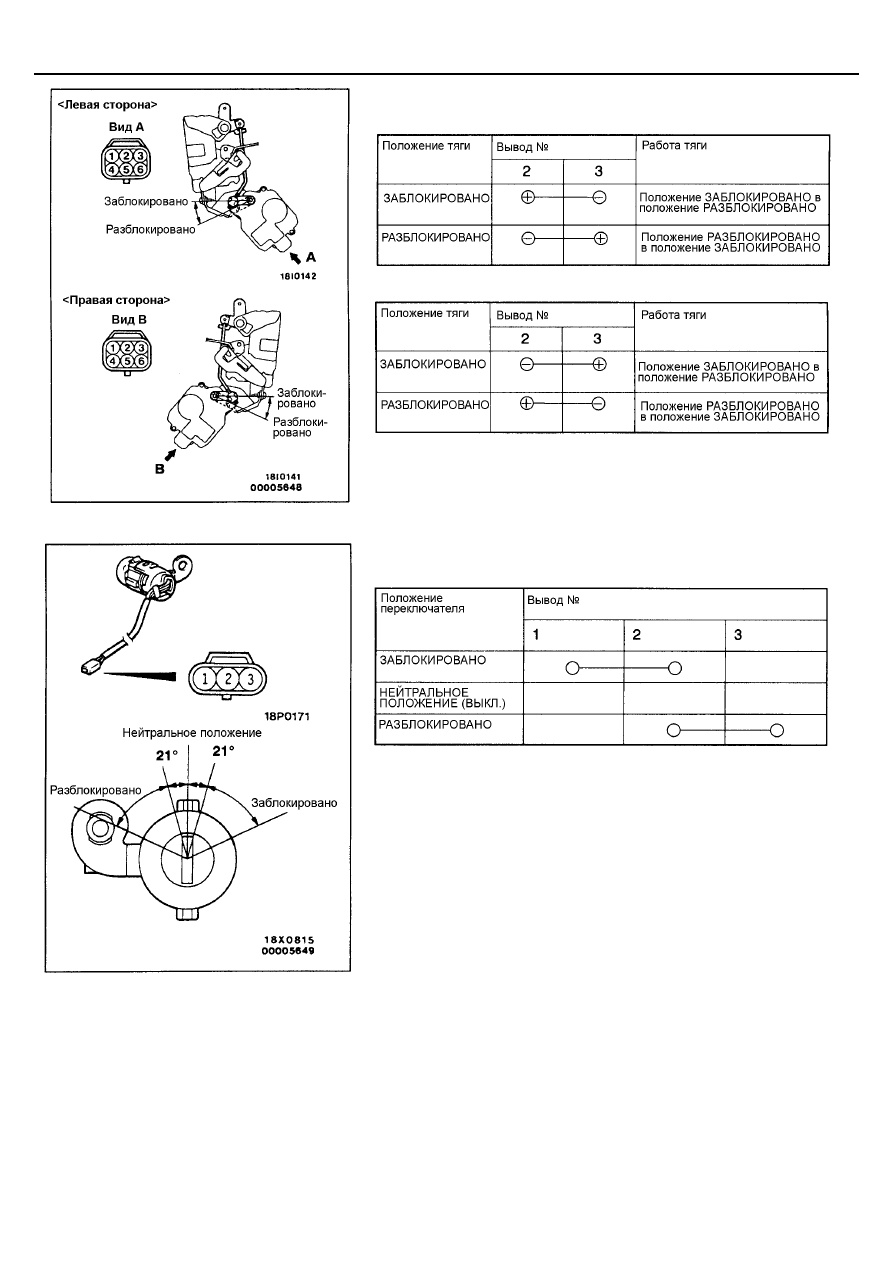

ПРОВЕРКА ПРИВОДА ЗАМКА ПЕРЕДНЕЙ ДВЕРИ
Автомобили с левосторонним расположением органов
управления
<Со стороны водителя>

<Со стороны пассажира>

Автомобили с правосторонним расположением органов
управления
<Со стороны водителя>

<Со стороны пассажира>

КУЗОВ

 - Двери

42-43

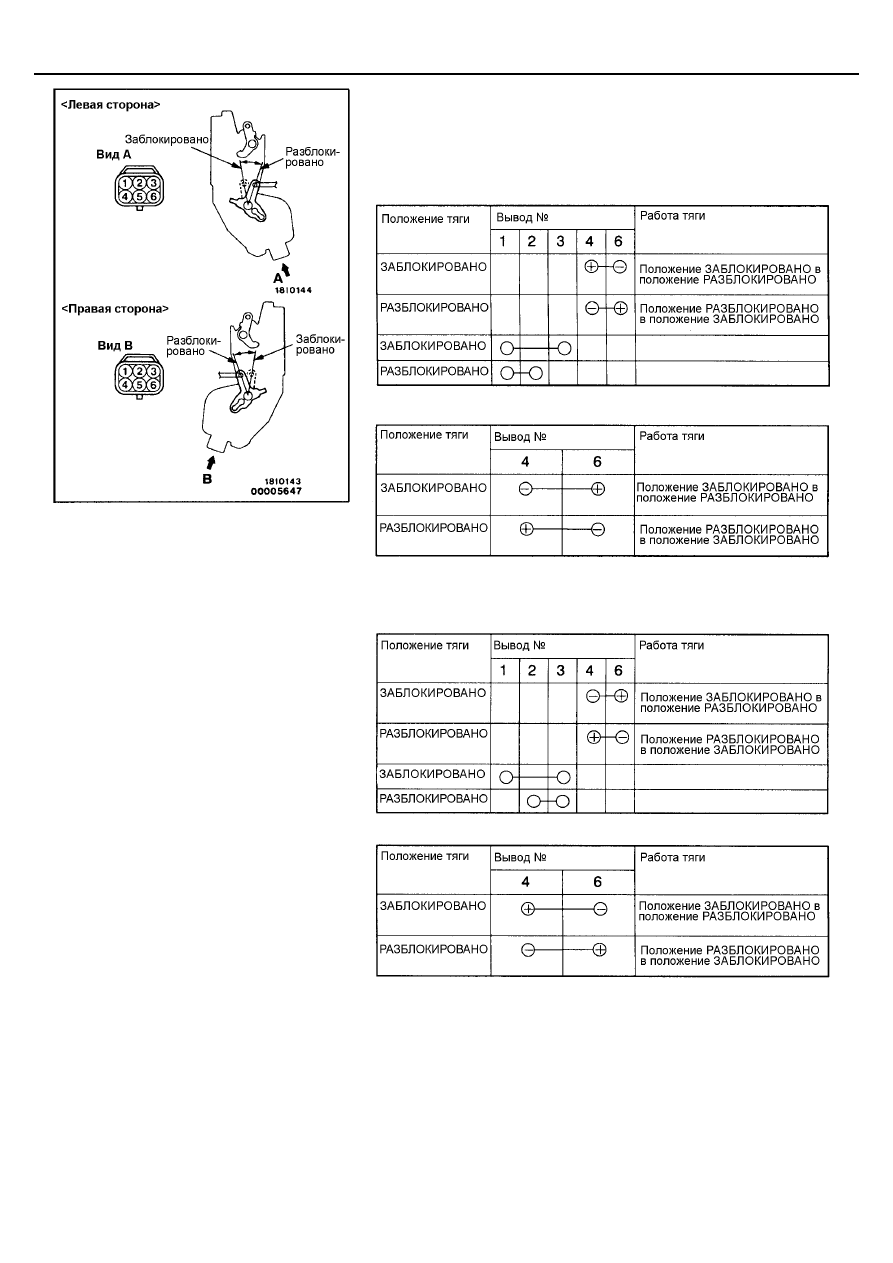

ПРОВЕРКА ПРИВОДА ЗАМКА ЗАДНЕЙ ДВЕРИ
<Левая сторона>

<Правая сторона>

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ЛИЧИНКИ
ЗАМКА ДВЕРИ

КУЗОВ

 - Двери

42-44

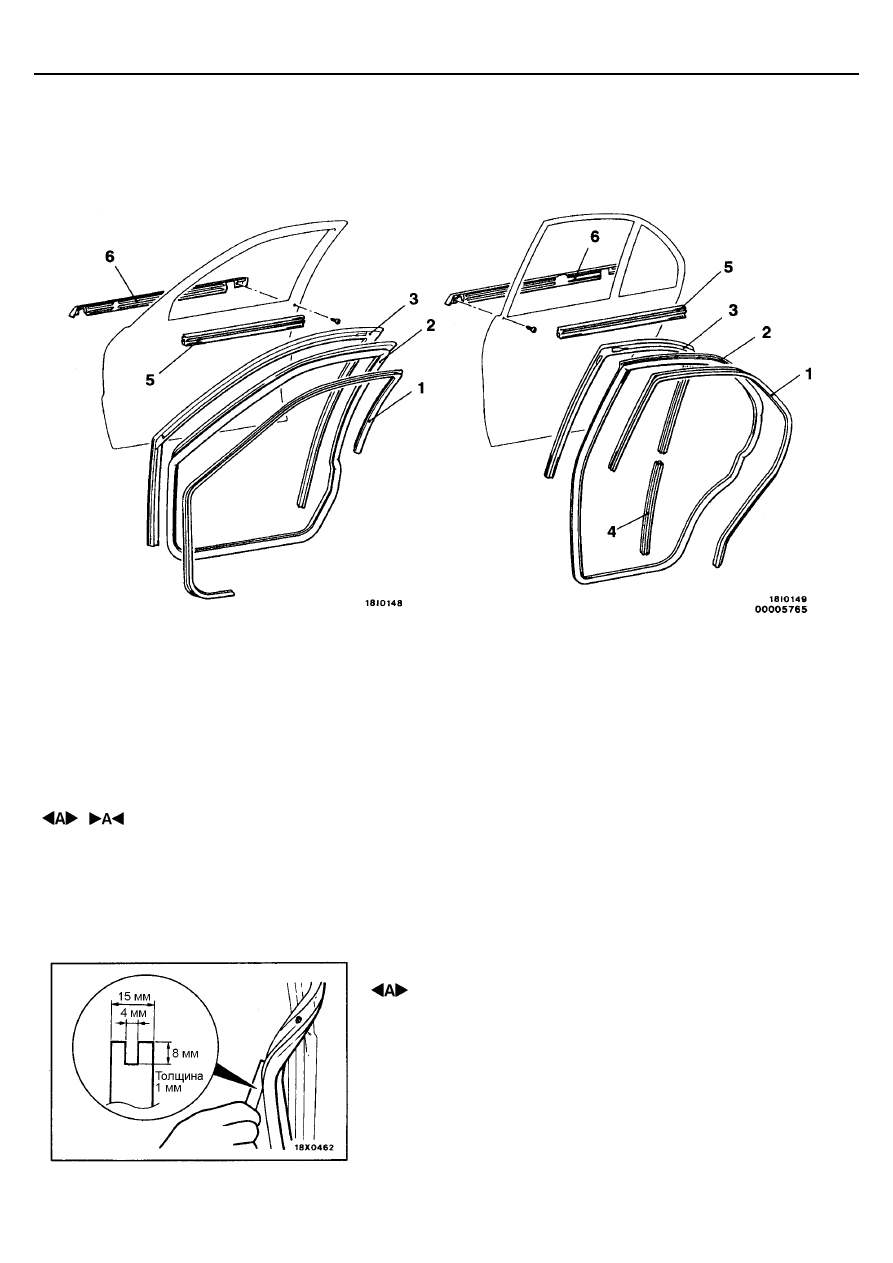

НАПРАВЛЯЮЩИЙ ЖЕЛОБОК СТЕКЛА И УПЛОТНИТЕЛЬ ДВЕРИ

СНЯТИЕ И УСТАНОВКА

Передняя дверь

Задняя дверь

Последовательность снятия внутренне-
го уплотнителя двери

•

   Накладка защитная (См. Главу 52А).

•

  Облицовка передняя боковая <Передняя

дверь> (См. Главу 52А).

•

   Нижняя облицовка центральной стойки

(См. Главу 52А).

1. Внутренний уплотнитель двери

Последовательность снятия наружного
уплотнителя двери
2. Наружный уплотнитель двери

Последовательность снятия желобка направ-
ляющей стекла двери
3. Направляющий желобок стекла двери
4. Нижний желобок, направляющей стекла двери

<Задняя дверь>

Последовательность снятия внутреннего уп-
лотнителя окна двери

•

  Облицовка двери (см. стр.42-33).

5. Внутренний уплотнитель окна двери

Последовательность снятия молдинга окна
двери

•

   Боковое зеркало заднего вида (См. Главу 51).

6. Молдинг окна двери

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ НАРУЖНОГО УПЛОТНИТЕЛЯ ДВЕРИ

Для снятия внешнего уплотнения проема двери используйте специально
изготовленный инструмент по размерам, указанным на рисунке.

КУЗОВ

 – Двери/Задняя дверь <Универсал

>

42-45

УСТАНОВКА

 УСТАНОВКА НАРУЖНОГО УПЛОТНИТЕЛЯ ДВЕРИ

Цвет зажима определяет левый и правый уплотнители, убедитесь что вы
используете уплотнитель нужного цвета для правильной установки.

Место установки

Идентификационный цвет

Левая

Белый

Передняя дверь

Правая

Коричневый

Левая

Желтый

Задняя дверь

Правая

Синий

ЗАДНЯЯ ДВЕРЬ <Универсал>

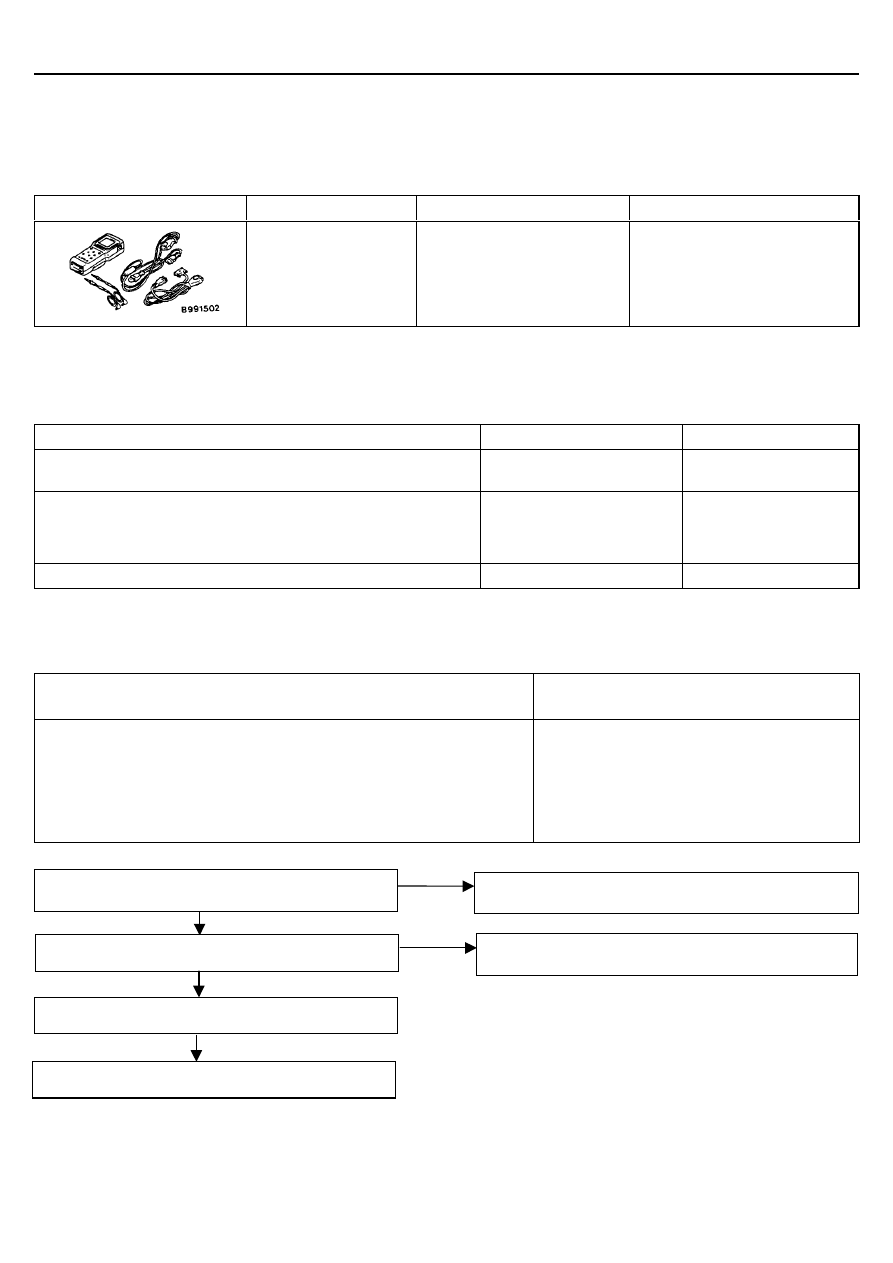

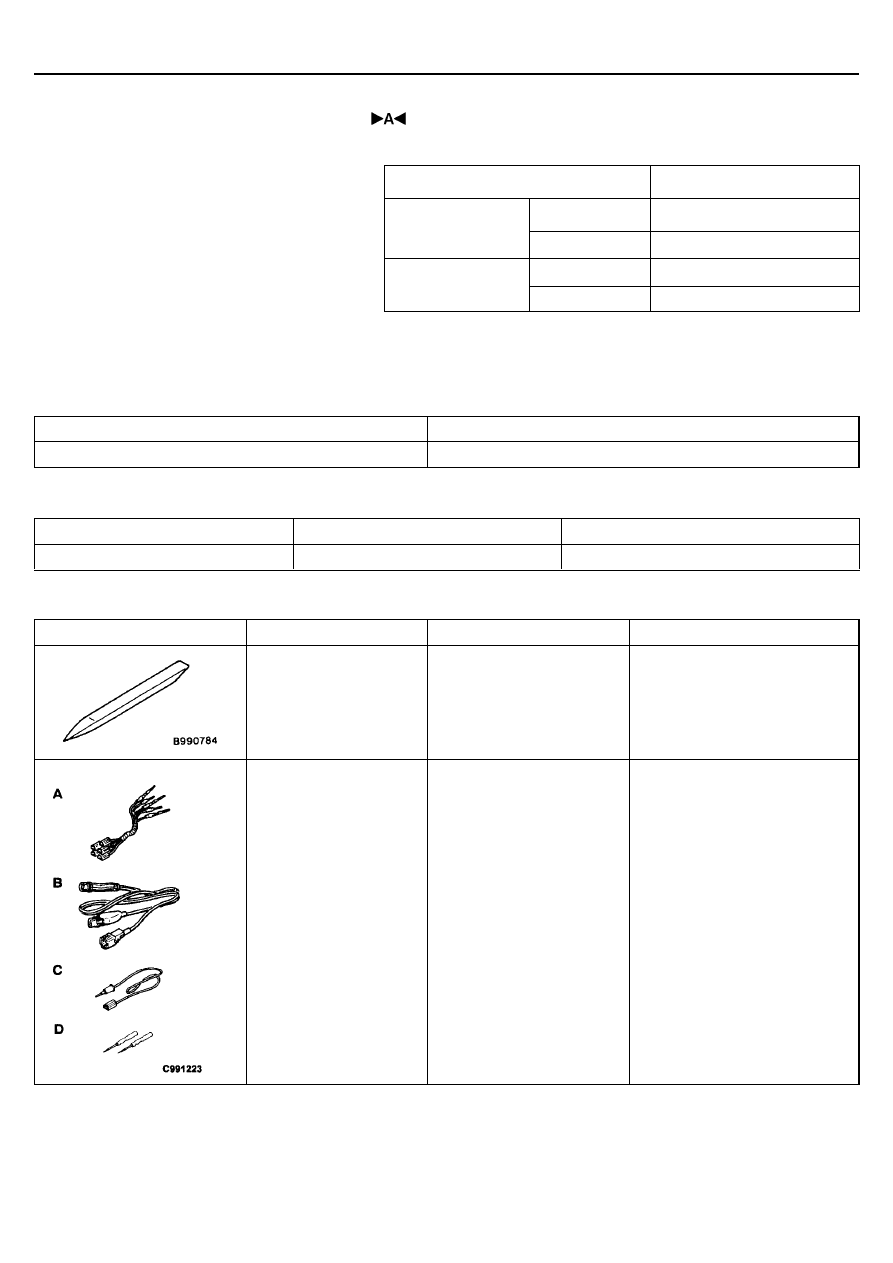

ОСНОВНЫЕ ДАННЫЕ

Параметр

Номинальное значение

Свободный ход ручки задней двери, мм

1,5 – 5,5

ГЕРМЕТИК

Наименование

Наименование герметика

Примечание

Водонепроницаемая пленка

3M ATD Part No.8625 или аналог

Липкая лента

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Использование

МВ990784

Съемник обивки

Снятие обивки задней двери

МВ991223

А: МВ991219

В: МВ991220

С: МВ991221

D: МВ991222

Жгуты проводов и переход-
ники

А: Жгут тестовых проводов

В: Жгут тестовых проводов
со светодиодом

С: Переходник жгута тесто-
вых проводов со светодио-
дом

D: Пробник

Измерение напряжений между
выводами
А: Проверка давления контактов
в разъемах
В, С: Проверка цепи питания
D: Подсоединение тестера

КУЗОВ

 – Задняя дверь <Универсал

>

42-46

ПОИСК НЕИСПРАВНОСТЕЙ

ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

Признак неисправности

Страница для справки

Не работает механизм блокировки замка двери

42-26

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ

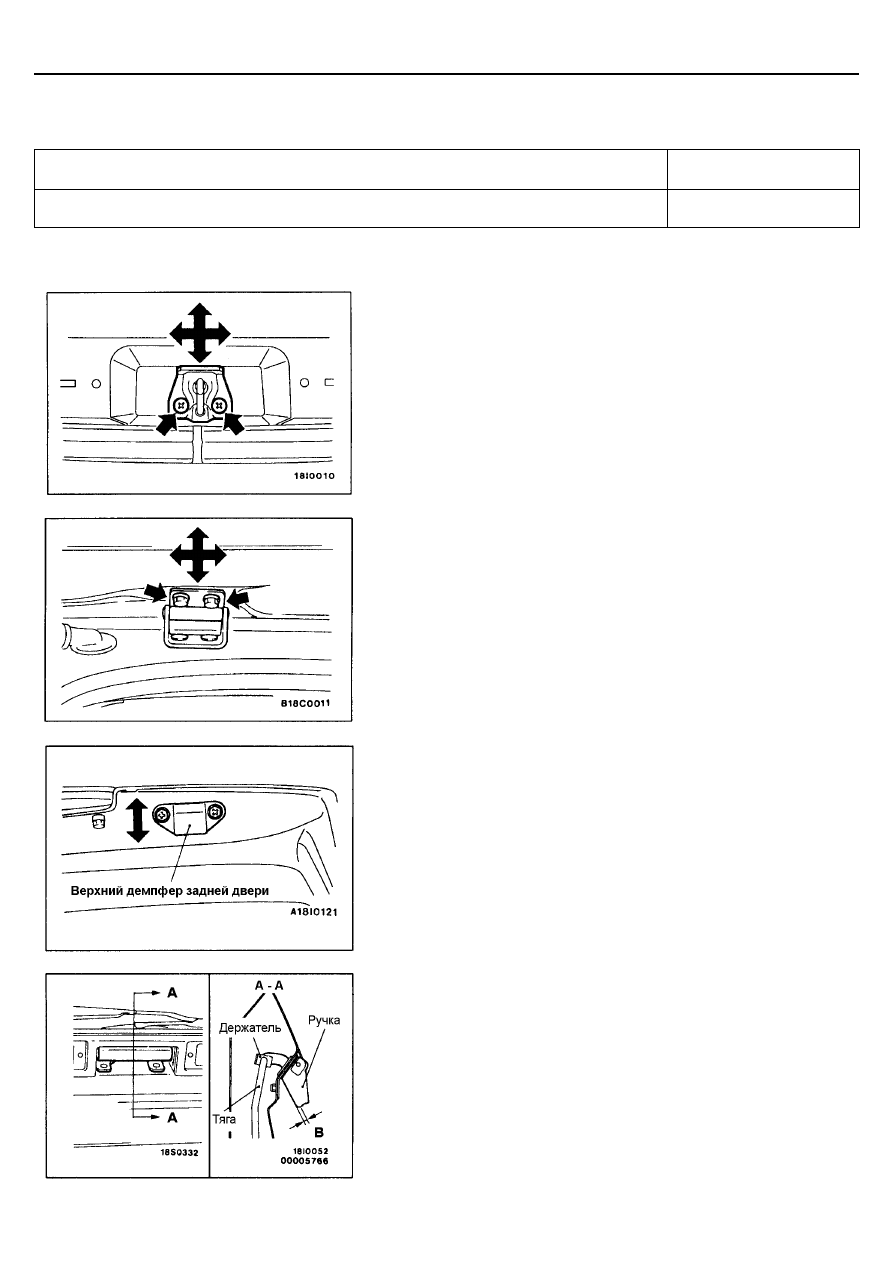

РЕГУЛИРОВКА УСТАНОВКИ ЗАДНЕЙ ДВЕРИ

1.

Если замок и фиксатор замка задней двери плохо совмещаются, ос-
лабьте винты крепления фиксатора и отрегулируйте перемещая фик-
сатор в нужном направлении.

2.

Если зазор по периметру между задней дверью и кузовом не равно-
мерный, (ослабьте болты крепления петель двери) и отрегулируйте
зазор, перемещая петли.

3.

Проверьте наличие контакта между верхним и нижним демпферами
задней двери, когда дверь закрыта. Если контакта между демпферами
нет, переместите верхний демпфер задней двери в направлении ука-
занном стрелкой, чтобы добиться контакта между демпферами.

ПРОВЕРКА ХОДА РУЧКИ ЗАДНЕЙ ДВЕРИ

1.

Проверьте, что ход наружной ручки задней двери находится в допус-
тимых пределах.
Номинальное значение (В): 1,5 - 5,5 мм

2.

Если ход наружной ручки двери не находится в допустимых пределах,
отсоедините держатель и отрегулируйте соединение тяги и наружной
ручки задней двери.

КУЗОВ

 – Задняя дверь <Универсал

>

42-47

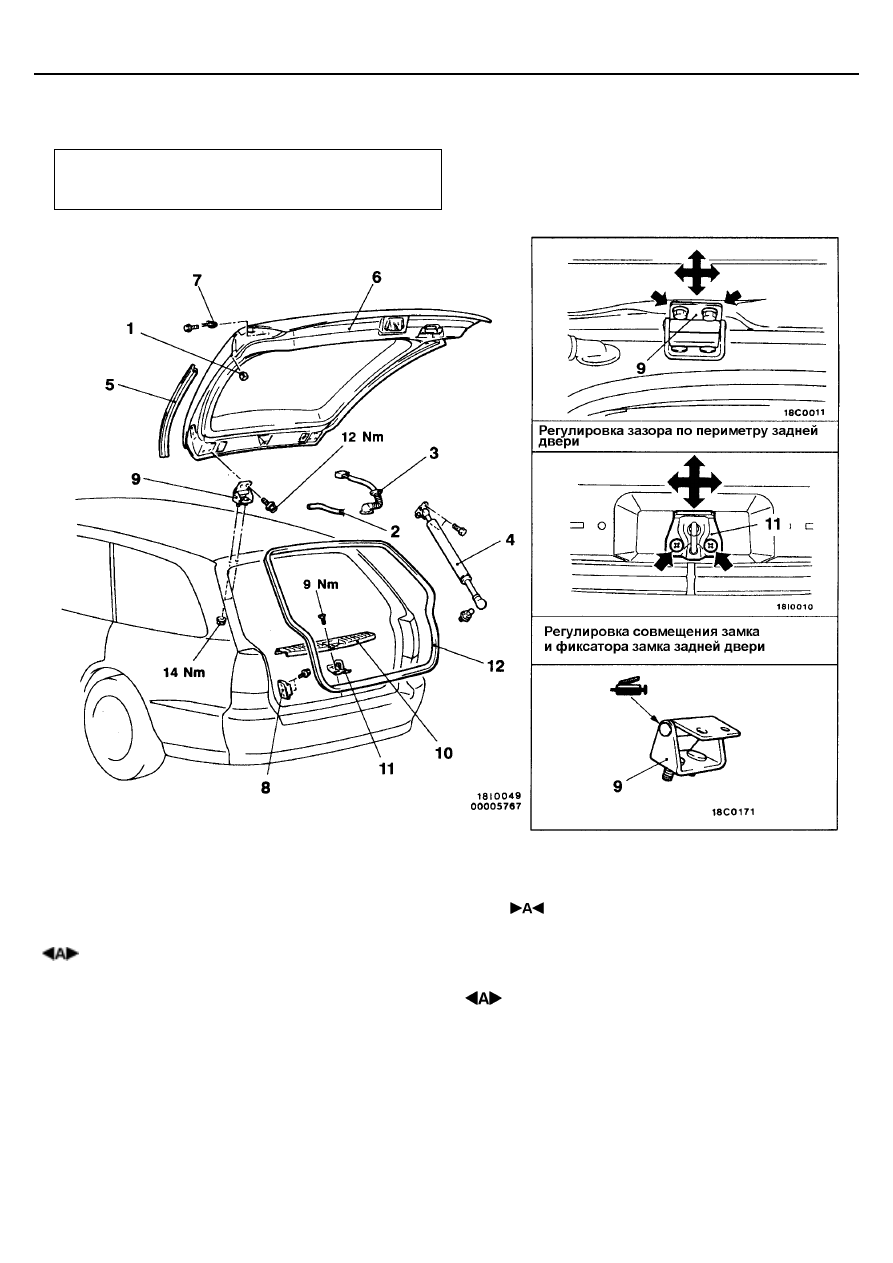

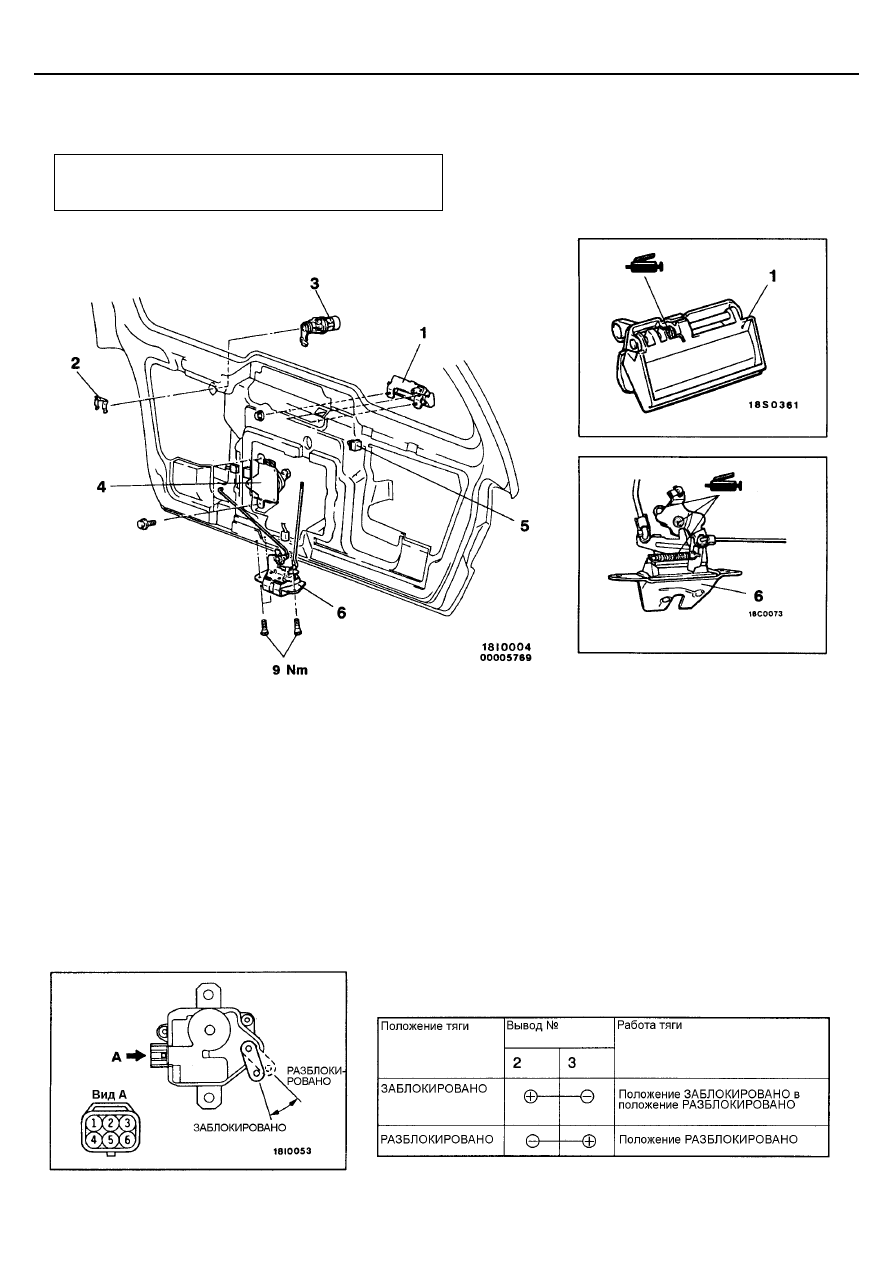

ЗАДНЯЯ ДВЕРЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Операция выполняемая после установки
<Задняя дверь в сборе>

•



Регулировка установки задней двери (См. стр. 42-46).

Последовательность снятия задней двери в
сборе

•

  Верхний стоп сигнал (См. Главу 54).

1. Буфер
2. Шланг омывателя
3. Разъем жгута проводов
4. Газовый амортизатор задней двери
5. Боковой уплотнитель задней двери
6. Задняя дверь в сборе
7. Верхний демпфер задней двери
8. Нижний демпфер задней двери

Последовательность снятия фиксатора
замка задней двери
10. Облицовка задняя
11. Фиксатор замка задней двери

Последовательность снятия уплотнителя
задней двери
10. Облицовка задняя
12. Уплотнитель задней двери

Последовательность снятия петли задней
двери
2. Шланг омывателя
3. Разъем жгута проводов
4. Газовый амортизатор задней двери
6. Задняя дверь в сборе

•

   Облицовка потолка

9. Петля задней двери

КУЗОВ

 – Задняя дверь <Универсал

>

42-48

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ГАЗОВОГО АМОРТИЗАТОРА

ЗАДНЕЙ ДВЕРИ

Внимание:
1.

Не пытайтесь разобрать газовый амортизатор или сжечь его.

2.

Перед отправкой газового амортизатора на утилизацию просвер-
лите в нем отверстие для выпуска газа.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА УПЛОТНИТЕЛЯ ЗАДНЕЙ ДВЕРИ

Установите уплотнитель задней двери таким образом, чтобы его помечен-
ная часть находилась по центру кузова.

КУЗОВ

 – Задняя дверь <Универсал

>

42-49

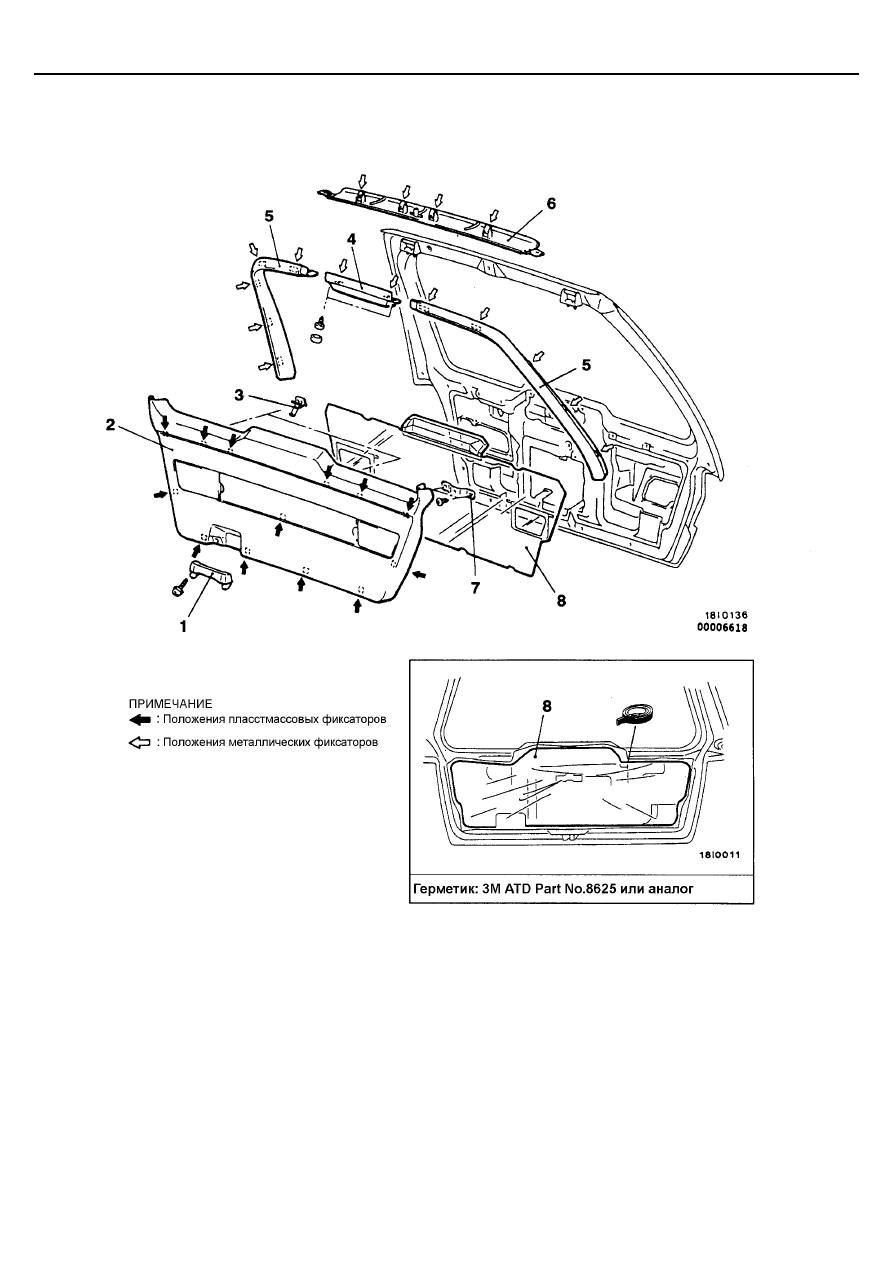

ОБЛИЦОВКА ЗАДНЕЙ ДВЕРИ И ВОДОНЕПРОНИЦАЕМАЯ ПЛЕНКА

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей
1. Ручка задней двери
2. Нижняя облицовка задней двери
3. Фиксатор задней двери
4. Крышка

5. Боковая облицовка задней двери
6. Задняя облицовка крыши
7. Кронштейн облицовки задней двери
8. Водонепроницаемая пленка

КУЗОВ

 – Задняя дверь <Универсал

>

42-50

ЗАМОК И РУЧКА ЗАДНЕЙ ДВЕРИ

СНЯТИЕ И УСТАНОВКА

Операция, выполняемая после установки

•



Проверка свободного хода ручки задней двери
(См. стр. 42-46).

Последовательность снятия ручки и ли-
чинки замка задней двери

•

  Облицовка задней двери и водонепрони-

цаемой пленки
(См. стр. 42-49).

•

  Накладка задней двери

1. Ручка задней двери
2. Держатель личинки замка
3. Личинка замка задней двери

Последовательность снятия замка задней
двери

•

  Облицовка задней двери и водонепроницае-

мая пленка (См. стр. 42-49).

•

  Накладка задней двери

4. Привод замка задней двери
5. Держатель
6. Замок задней двери в сборе

ПРОВЕРКА

ПРОВЕРКА ЦЕПИ ПРИВОДА ЗАМКА ЗАДНЕЙ ДВЕРИ

КУЗОВ

 – Система дистанционного управления замками дверей

42-51

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ
ДВЕРЕЙ

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Назначение

МВ991502

Специальный инструмент

Запись секретных кодов

ПОИСК НЕИСПРАВНОСТЕЙ

ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

Признак неисправности

Методика проверки

Страница для справки

Ни одна из дверей не запирается и не отпирается при использова-
нии передатчика.

1

42-51

Все двери отпираются и запираются при помощи передатчика, но
плафон освещения салона не мигает или не горит. (Однако, пла-
фон освещения салона работает нормально когда двери открыва-
ются и закрываются).

2

42-53

Секретные коды не регистрируются.

3

42-53

МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

МЕТОДИКА №1
Ни одна из дверей не запирается и не отпирается при ис-
пользовании передатчика.

Возможная причина

Причиной может являться неисправность передатчика, неисправность приемника
или сигналы отпирания и запирания не поступают на электронный блок управления
ETACS.

•

  Неисправность передатчика

•

  Неисправность приемника

•

  Неисправность электронного блока управления

ETACS

•

  Неисправность жгута проводов или разъема

•

  Неисправность выключателя системы предупреж-

дения о забытом в замке ключе зажигания

•

  Неисправность концевого выключателя двери

ПРИМЕЧАНИЕ
*: Это необходимо проделать в случае замены передатчика или приемника, и если секретный код был зарегистрирован непра-
вильно.

Могут ли двери отпираться и запираться личинкой замка две-
ри водителя или кнопкой блокировки двери водителя?

Правильно ли был зарегистрирован секретный код?*

OK

Замените батарейку передатчика (См. стр. 42-55).

Проверьте систему централизованного управления замками две-
рей.

Нет

Да

NG

Продолжение на следующей странице.

Перерегистрируйте секретный код. (См. стр. 42-56).

NG
