Brilliance M2. Руководство - часть 29

КУЗОВ

 – Капот/ Крышка багажника < Седан >

42-4

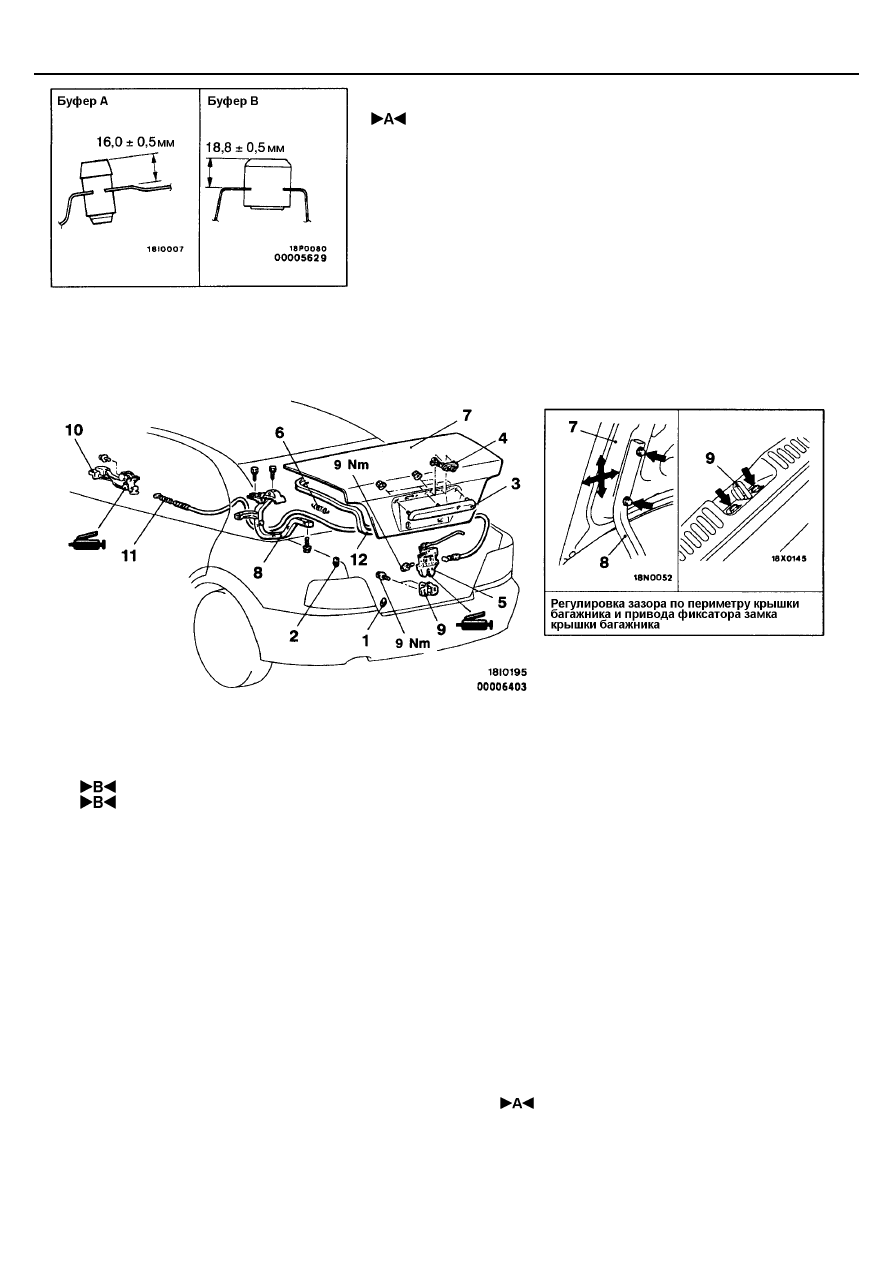

ОСНОВНАЯ ОПЕРАЦИЯ ПО УСТАНОВКЕ

 УСТАНОВКА БУФЕРА А И БУФЕРА В

Установите буферы А и В как показано на рисунке.

КРЫШКА БАГАЖНИКА<

Седан

>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия крышки ба-
гажника
1. Буфер А
2. Буфер В

•

  Фонарь освещения номерного знака

3. Накладка фонаря освещения номерного

знака

4. Личинка замка крышки багажника
5. Замок крышки багажника

•

   Крышка пружины (См. Главу 52А – Обли-

цовка).

6. Пружина петли крышки багажника
7. Панель крышки багажника

Последовательность снятия петли крыш-
ки багажника

•

   Задняя полка (См. Главу 52А – Облицов-

ка).

7. Панель крышки багажника в сборе
8. Петля крышки багажника

Снятие замка крышки багажника
5. Замок крышки багажника

Последовательность снятия фиксатора
крышки багажника

•

  Облицовка задняя (См. Главу 52А – Обли-

цовка).

9. Фиксатор крышки багажника

Последовательность снятия троса и ручки
привода крышки багажника

•

  Переднее сиденье (со стороны водителя)

(См. Главу 52А).

•

  Заднее сиденье (См. Главу 52А).

•

  Передняя защитная накладка (со стороны

водителя) (См. Главу 52А).

•

  Задняя защитная накладка (со стороны во-

дителя) (См. Главу 52А).

•

  Боковая облицовка багажного отделения

(со стороны водителя) (См. Главу 52А).

5. Замок крышки багажника
10. Ручка привода крышки багажника
11. Трос привода крышки багажника

Последовательность снятия уплотнителя
крышки багажника
12. Снятие уплотнителя крышки багажника

КУЗОВ

 - Крышка багажника < Седан >/ Крыло

42-5

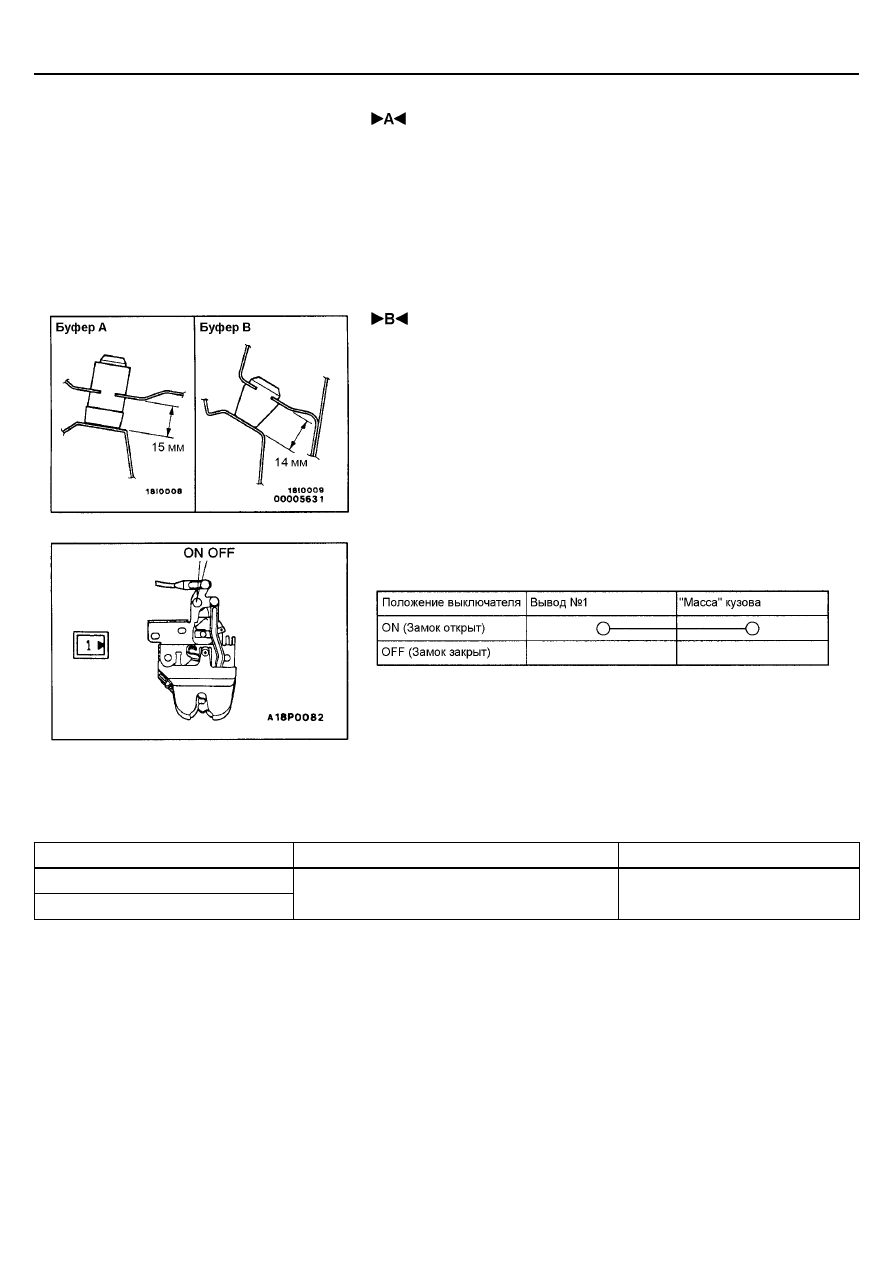

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА УПЛОТНИТЕЛЯ КРЫШКИ БАГАЖНИКА

Установите уплотнитель таким образом, чтобы маркировка и стык совпали
с центральной линией кузова.

 УСТАНОВКА БУФЕРА А И БУФЕРА В

Установите буферы А и В как показано на рисунке.

ПРОВЕРКА

ПРОВЕРКА ЦЕПИ ЗАМКА КРЫШКИ БАГАЖНИКА

КРЫЛО

ГЕРМЕТИК

Деталь

Рекомендуемый герметик

Примечание

Брызгозащитный щиток

Крыло

3М ATD Part No. 8625 или аналог

Липкая лента

КУЗОВ

 - Крыло

42-6

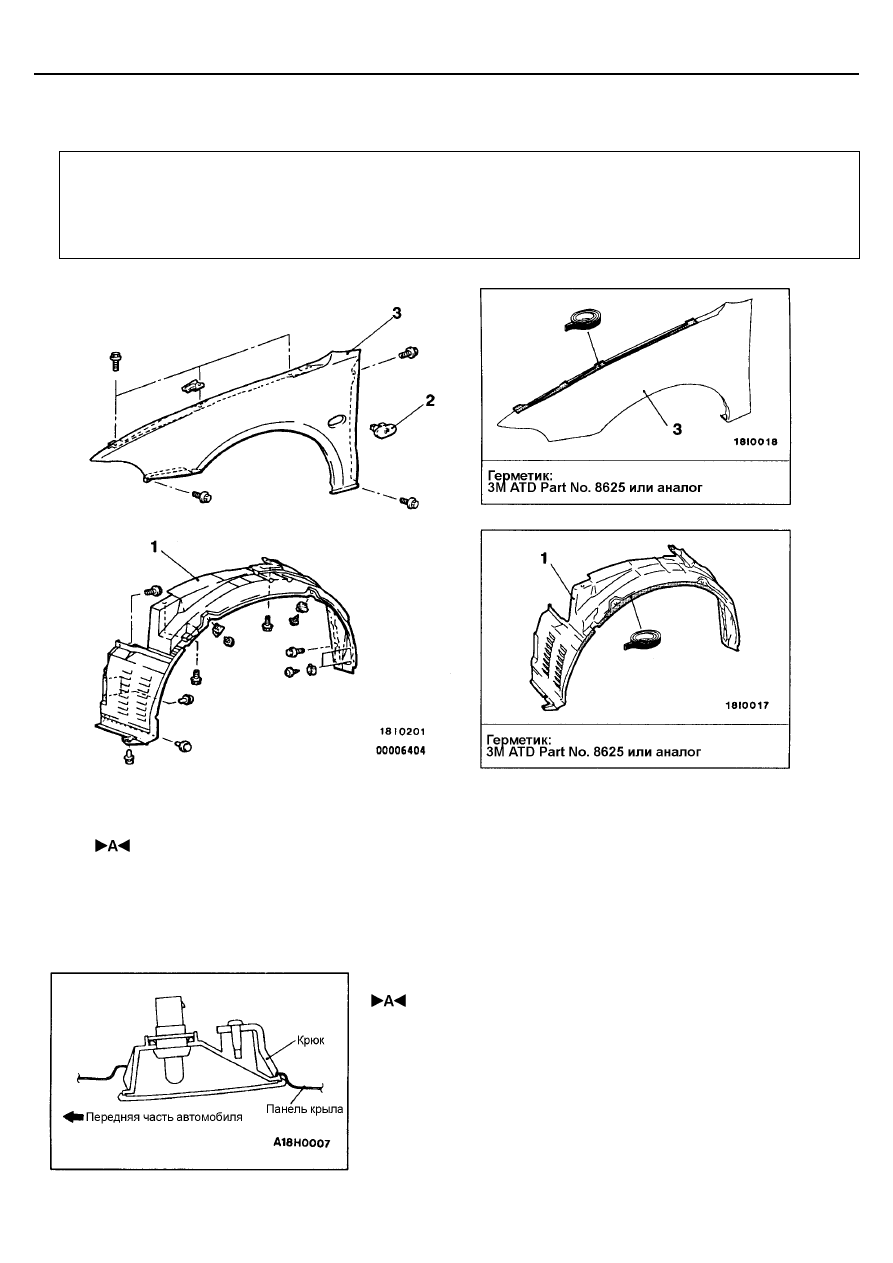

КРЫЛО

СНЯТИЕ И УСТАНОВКА

Предварительные операции и заключительные опе-
рации

•



Снятие и установка переднего бампера
(См. Главу 51).

•



Снятие и установка переднего указателя поворота
(См. Главу 54).

•



Снятие и установка накладки порога
(См. Главу 51 – Спойлеры).

Последовательность снятия деталей
1. Брызгозащитный щиток
2. Боковой указатель поворота

3. Крыло

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА БОКОВОГО УКАЗАТЕЛЯ ПОВОРОТА

Вставьте крюк в панель крыла, и затем установите лампу бокового указа-
теля поворота.

КУЗОВ

 -

Лючок заливной горловины топливного бака

42-7

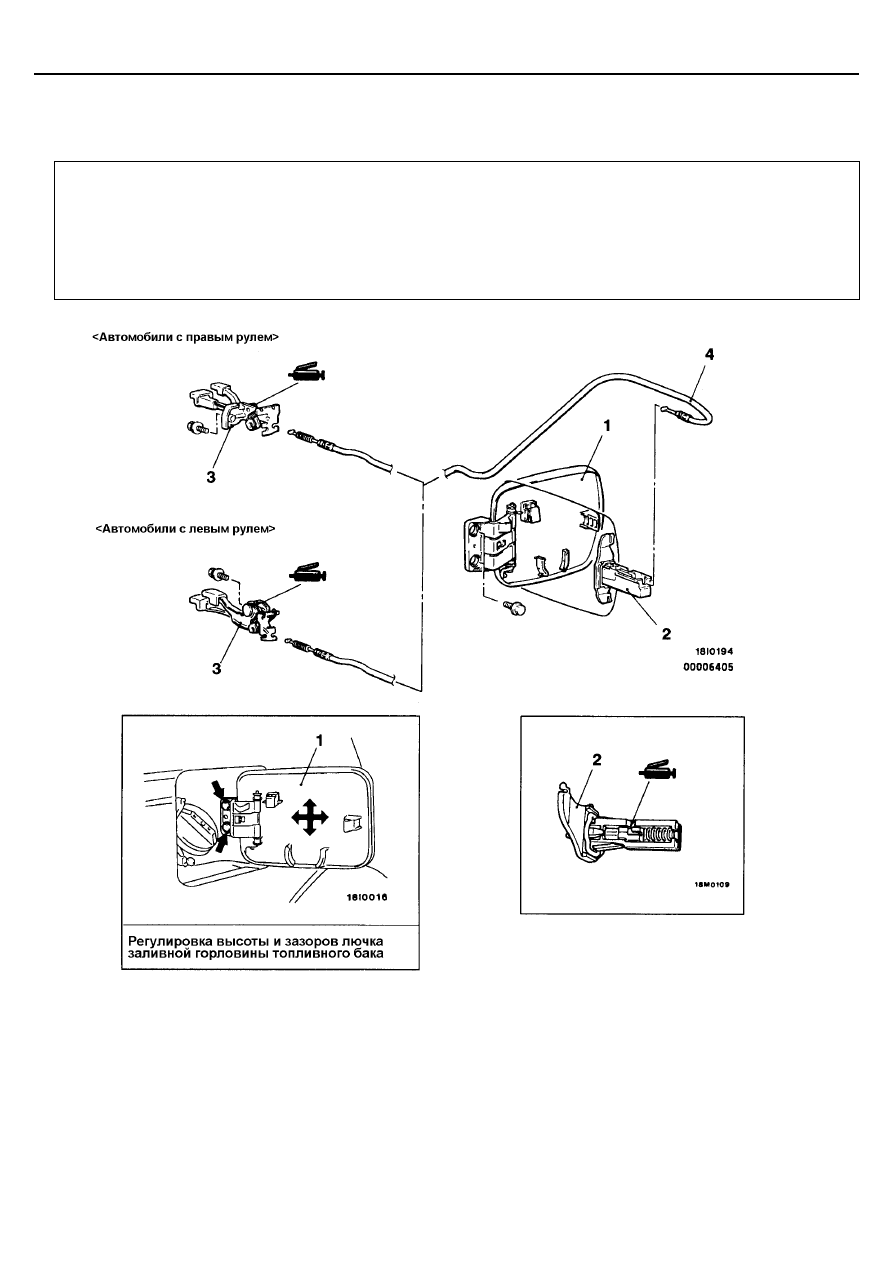

ЛЮЧОК ЗАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА

СНЯТИЕ И УСТАНОВКА

Предварительные операции и заключительные опе-
рации

•



Снятие и установка переднего сиденья (со стороны
водителя), заднего сиденья (См. Главу 52А).

•



Снятие и установка защитной накладки передней
(со стороны водителя), защитной накладки задней
(со стороны водителя), облицовки центральной
стойки нижней (со стороны водителя),

Облицовки багажника боковой (со стороны водителя)
<Седан>, Облицовка заднего бокового окна (со стороны
водителя) <Универсал> (См. Главу 52А).

Последовательность снятия деталей
1. Панель лючка заливной горловины топлив-

ного бака в сборе

2. Защелка лючка заливной горловины топ-

ливного бака в сборе

3. Ручка привода замка лючка заливной гор-

ловины топливного бака

4. Трос привода замка лючка заливной горло-

вины топливного бака

КУЗОВ - Стекла

42-8

СТЕКЛА

КЛЕЙ

Место применения

Рекомендуемый клей

Ветровое стекло

Боковое заднее стекло

Стекло задней двери

Заднее стекло

3M ATD Part. No. 8609 Super Fast Urethane Auto Glass Sеalants
или аналог

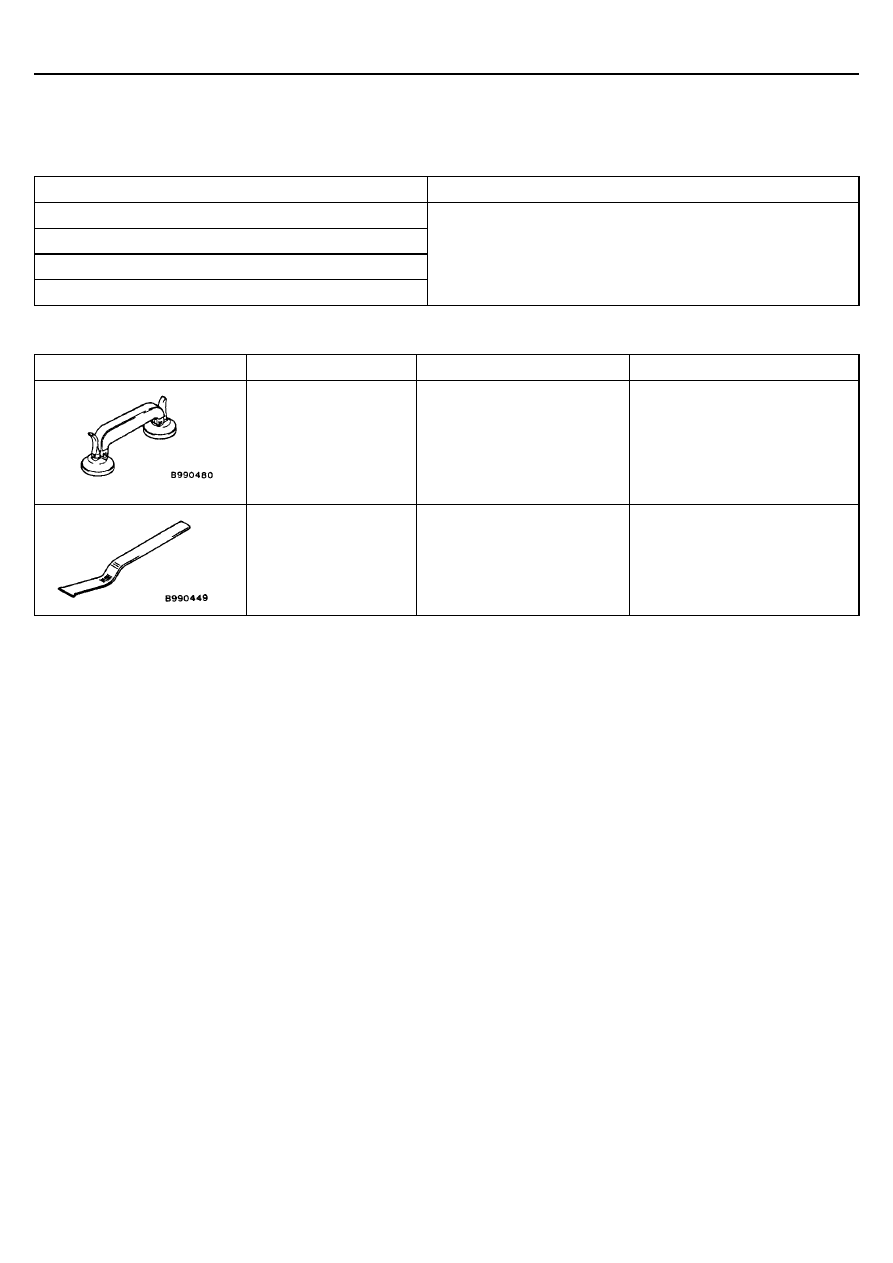

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Назначение

МВ990480

Держатель стекла

•



Снятие и установка брызго-
защитного щитка

•



Снятие и установка стекла
задней двери

•



Снятие и установка заднего
стекла

МВ990449

Съемник молдинга стекла

Снятие и установка водоотводя-
щего молдинга крыши

РЕМОНТ СТЕКЛА

Следующие стекла установлены при помощи клея для вклейки автомо-
бильных стекол.

•



Ветровое стекло

•



Боковое заднее стекло

•



Стекло задней двери

•



Заднее стекло

КУЗОВ - Стекла

42-9

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ

Наименование

Примечания

Клей

3M ATD Part. No. 8609 Super Fast Urethane Auto Glass Sеalant или ана-
лог

Грунт

3M ATD Part. No. 8608 Super Fast Urethane Primer или аналог

Проставки

Поставляются как запасные части

Антикоррозионный состав
(или Tectyl 506Т…Valvoline Oil Company)

Для предотвращения коррозии

Изопропиловый спирт

Для удаления следов жира и смазки с соединяемых поверхностей

Стальная струна

Диаметр

×

 длина… 0,6 мм

×

 1 м Для снятия вклеенного стекла

Пистолет для клея

Для выдавливания клея

ПРИМЕЧАНИЕ:
Допускается также использование ремонтного комплекта для автомобильных стекол "TEROSON 127.37V". В этом случае
пользуйтесь прилагаемой к комплекту инструкцией по применению.

ПРАВИЛА ОБРАЩЕНИЯ С КЛЕЕМ ДЛЯ АВТОМОБИЛЬ-
НЫХ СТЕКОЛ

Храните клей в прохладном месте, избегая воздействия прямых солнеч-
ных лучей. Не сжимайте и не кладите тяжелые предметы на клей, иначе он
будет деформирован. Срок годности клея не более 6 месяцев, при более
продолжительном сроке хранения он теряет свои свойства.

ОБРАБОТКА ОТБОРТОВКИ КУЗОВА

Перед обработкой отбортовки кузова полностью удалите старый слой
клея. Если отбортовка требует подкраски, то после окраски ее необходимо
выдержать в горячей сушке.

КУЗОВ - Стекла

42-10

ТЕХНОЛОГИЯ УСТАНОВКИ СТЕКЛА

Последовательность операций
по установке стекла

Поверхность кузова

Поверхность стекла

Установка стекла, бывшего в
употреблении

Замена стекла

Очистка поверхности вклейки
Очистите и промойте склеиваемые
поверхности изопропиловым спиртом,
затем просушите в течение не менее
3 минут.

Очистка поверхности вклейки
Срежьте остатки старого клея до
толщины не более 2 мм. Остав-
шийся клей смойте изопропиловым
спиртом и просушите поверхность
в течение не менее 3 минут.

Очистка поверхности вклейки
Полностью срежьте остатки ста-
рого клея и затем очистите по-
верхность изопропиловым спир-
том. Просушите стекло в тече-
ние не менее 3 минут.

Установка проставки стекла
Прикрепите проставку для установ-
ки положения стекла.

Приклеивание к стеклу проставки и накладки
Приклейте к стеклу проставки и накладки стекла, соблюдая указанные размеры по
периметру внутреннего края стекла.

Нанесение грунта
Нанесите достаточный слой грунта равномерно по поверхности приклеивания,
чтобы не было пропусков. Затем просушите от 3 до 30 минут.

Нанесение грунта
Нанесите грунт на поверхность
приклеивания и посушите его в
течение не менее 3 минут.

Нанесение клея
Через 30 минут после нанесения грунтовки нанесите равномерный слой клея по
периметру внутренней поверхности стекла.

Установка стекла
После нанесения слоя клея слегка прижмите стекло равномерно
по всему периметру, чтобы произошло полное приклеивание.

Очистка
Снимите излишки выдавленного из-под стекла клея с поверхно-
стей кузова и стекла при помощи шпателя и затем промойте изо-
пропиловым спиртом.

Проверка герметичности
Проведите проверку при помощи струи воды, чтобы проверить,
что вода не протекает через стыки.

КУЗОВ - Стекла

42-11

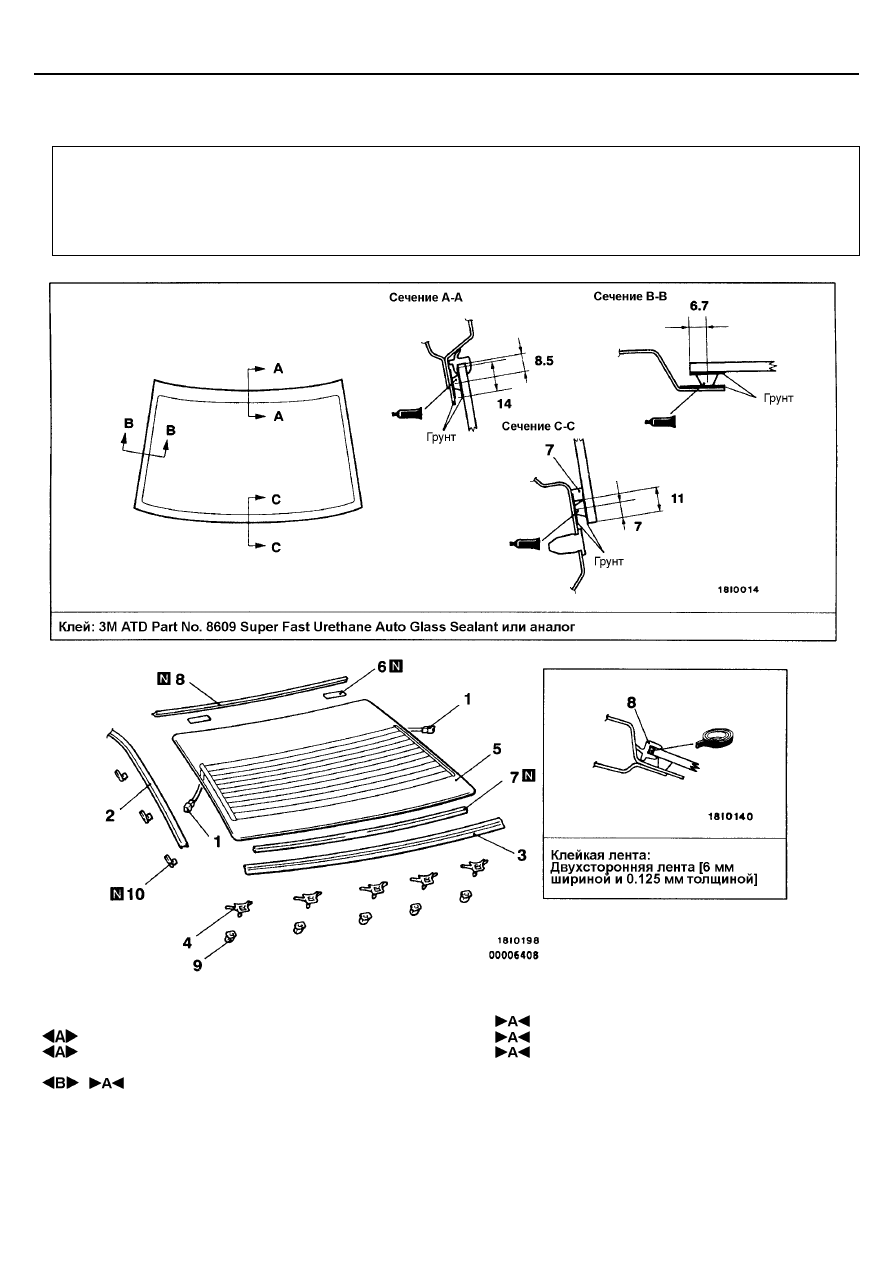

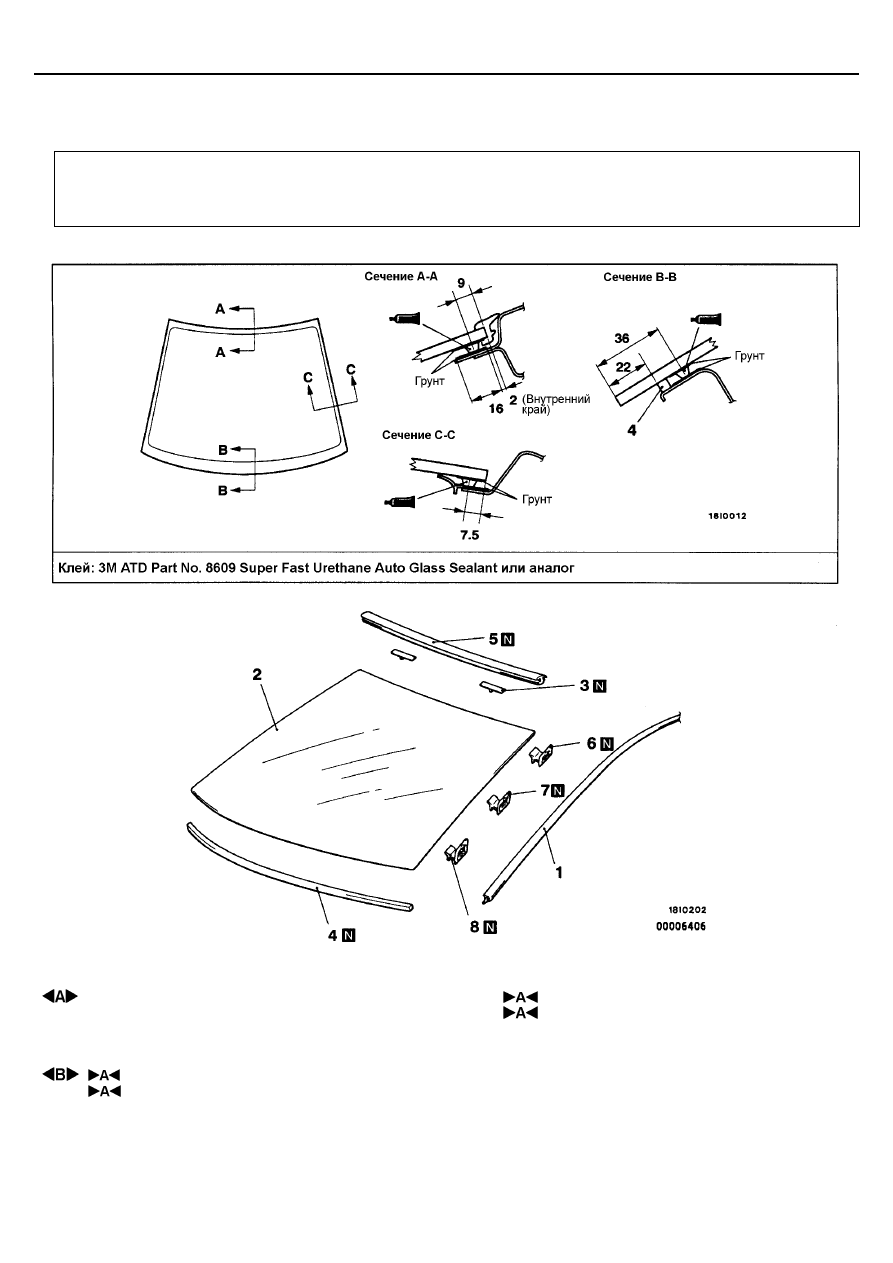

ВЕТРОВОЕ СТЕКЛО

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Снятие и установка облицовки передней стойки
(См. Главу 52А).

•



Снятие и установка облицовки потолка

Последовательность снятия деталей
1. Молдинг уплотнителя крыши

•

   Накладка панели стеклоочистителей вет-

рового стекла
(См. Главу 51 - Очиститель и омыватель
ветрового стекла).

2. Ветровое стекло
3. Проставка ветрового стекла

4. Дистанционная вставка стекла
5. Верхний молдинг ветрового стекла
6. Фиксатор А молдинга уплотнителя
7. Фиксатор В молдинга уплотнителя
8. Фиксатор С молдинга уплотнителя

КУЗОВ - Стекла

42-12

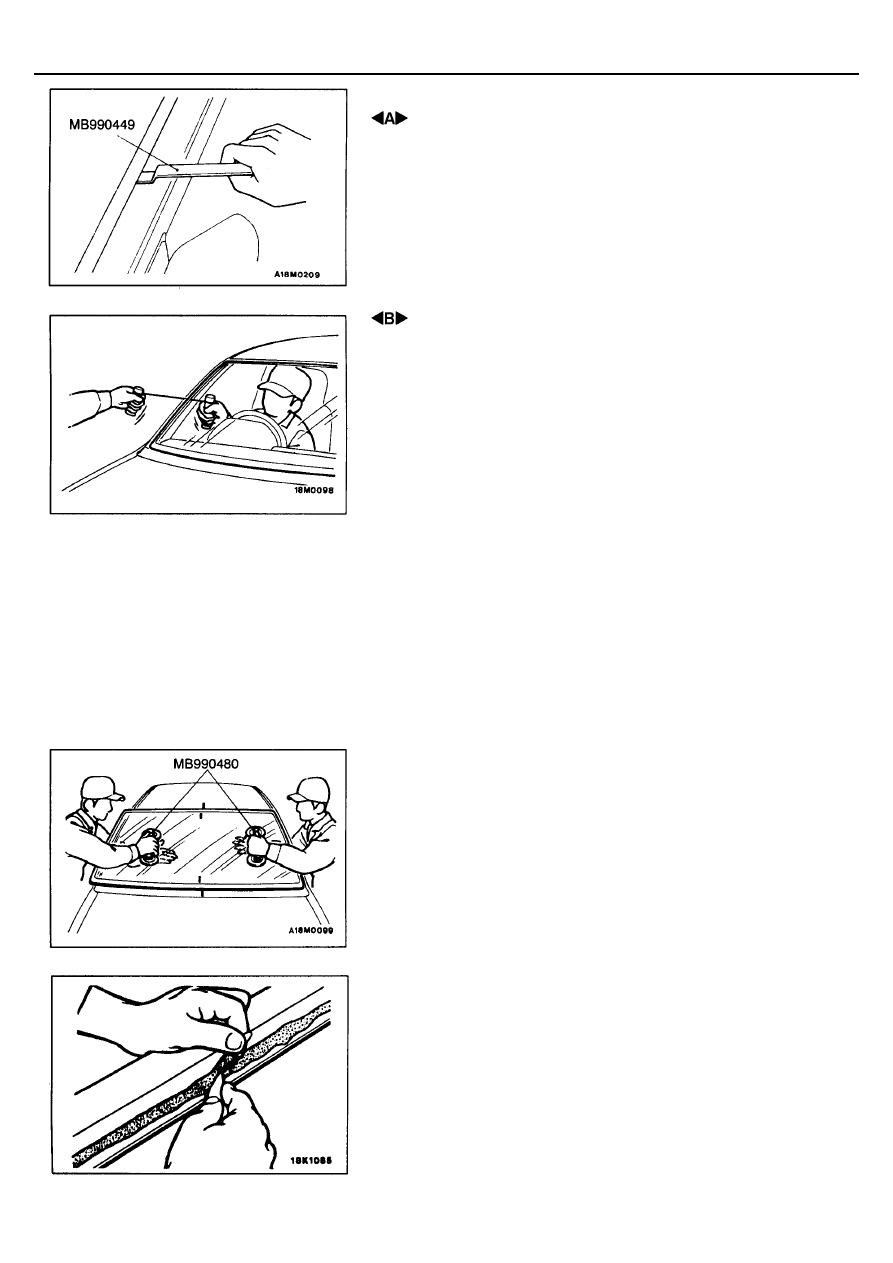

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

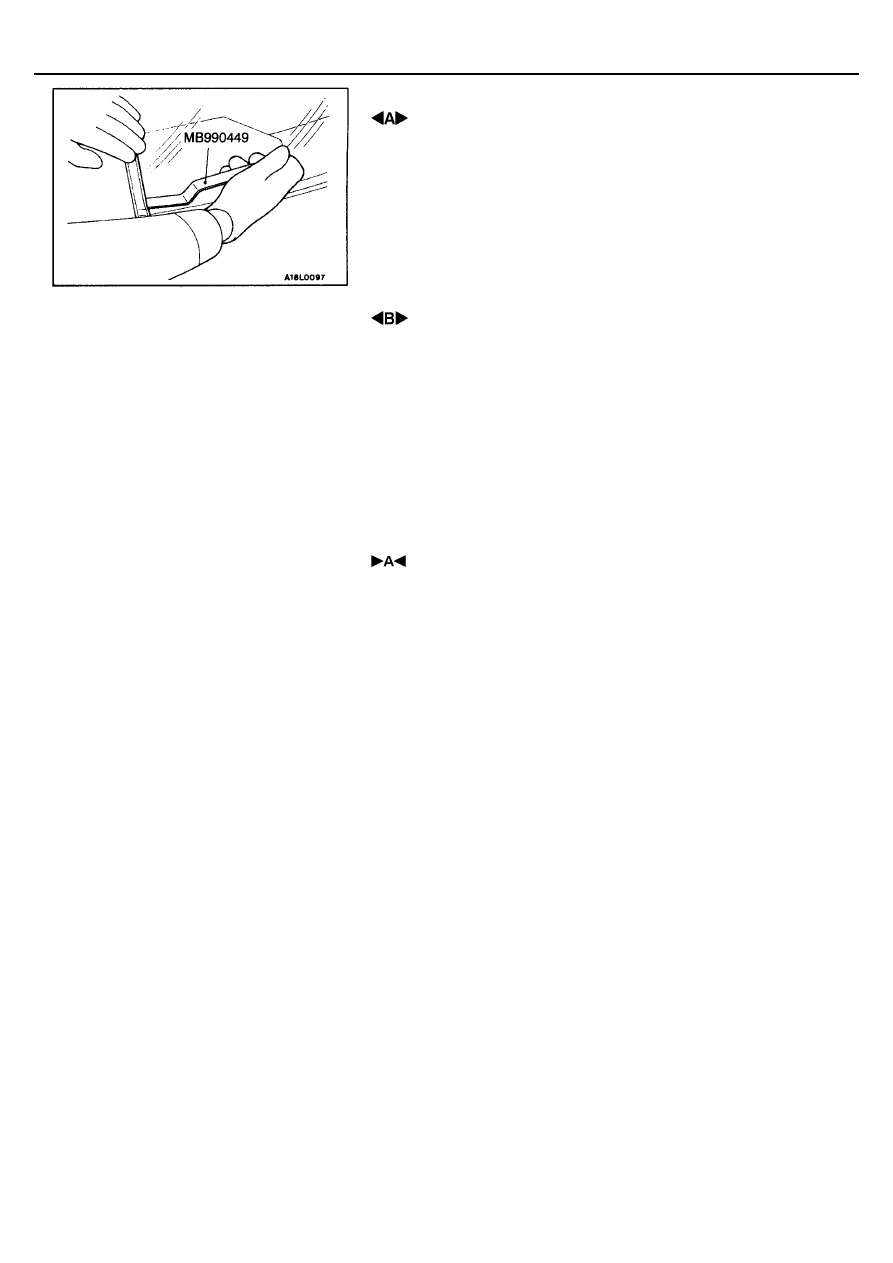

 СНЯТИЕ МОЛДИНГА УПЛОТНИТЕЛЯ КРЫШИ

Используйте специальный инструмент, чтобы приподнять молдинг.
Внимание:
Если молдинг был покороблен, он не должен использоваться по-
вторно.

 СНЯТИЕ ВЕТРОВОГО СТЕКЛА

1.

Для защиты от царапин и повреждений окрашенных поверхностей
кузова закройте их тканевой лентой вокруг установленного ветрового
стекла.

2.

Используя острое тонкое сверло, сделайте отверстие в слое клея
ветрового стекла.

3.

Проденьте сквозь это отверстие стальную струну

4.

Тяните струну поочередно изнутри и снаружи вдоль ветрового стекла,
чтобы разрезать клей.

Внимание:
Не допускайте касания струны края ветрового стекла.

5.

Нанесите установочные метки на проеме кузова и ветровом стекле.

6.

Используйте специальный инструмент для снятия ветрового стекла.

7.

Используйте нож, чтобы срезать оставшийся клей так, чтобы толщина
составляла 2 мм вокруг всего края проема кузова.

КУЗОВ - Стекла

42-13

8.

Обработайте шкуркой кромки отбортовки проема кузова, чтобы уда-
лить острые заусенцы.
Внимание:
(1) Не удаляйте старого клея больше, чем это необходимо.
(2) Будьте осторожны, чтобы не повредить ножом окрашенные

поверхности кузова; в случае повреждения произведите
подкраску краской из ремонтного комплекта или обработай-
те антикоррозийным составом.

10. При установке бывшего в употреблении стекла полностью очистите

его поверхность от остатков старого клея и промойте ее изопропило-
вым спиртом.

11. Таким же образом очистите поверхности проема кузова.

Внимание:
Просушите очищенные поверхности в течение не менее 3 минут,
и только затем приступайте к следующим операциям. Не прика-
сайтесь к очищенным поверхностям.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ВЕРХНЕГО МОЛДИНГА ВЕТРОВОГО

СТЕКЛА, ДИСТАНЦИОННЫХ ВСТАВОК СТЕКЛА И ПРО-
СТАВКИ ВЕТРОВОГО СТЕКЛА

1.

При замене ветрового стекла временно приложите его к проему кузо-
ва и нанесите установочные метки на стекло и кузов.

2.

Протрите спиртом внутренние и наружные поверхности стекла и про-
ема кузова.

3.

Намочите губку в грунте и нанесите грунт равномерным слоем в ука-
занные на рис. на стр. 42-11 места на стекло и проем кузова.

4.

Затем просушите от 3 до 30 минут.
Внимание:
(1) Грунт упрочняет клеевое соединение, поэтому необходимо

нанести его равномерно тонким слоем по всему периметру.
Однако имейте в виду, что слишком толстый слой грунта
приведет к ослаблению клеевого соединения.

(2) Не прикасайтесь к загрунтованным поверхностям.

5.

Установите верхний молдинг ветрового стекла на ветровое стекло.

6.

Поместите дистанционную вставку на ветровое стекло так, чтобы она
наклонялась в сторону ветрового стекла, и зазоры справа и слева бы-
ли одинаковыми.

КУЗОВ - Стекла

42-14

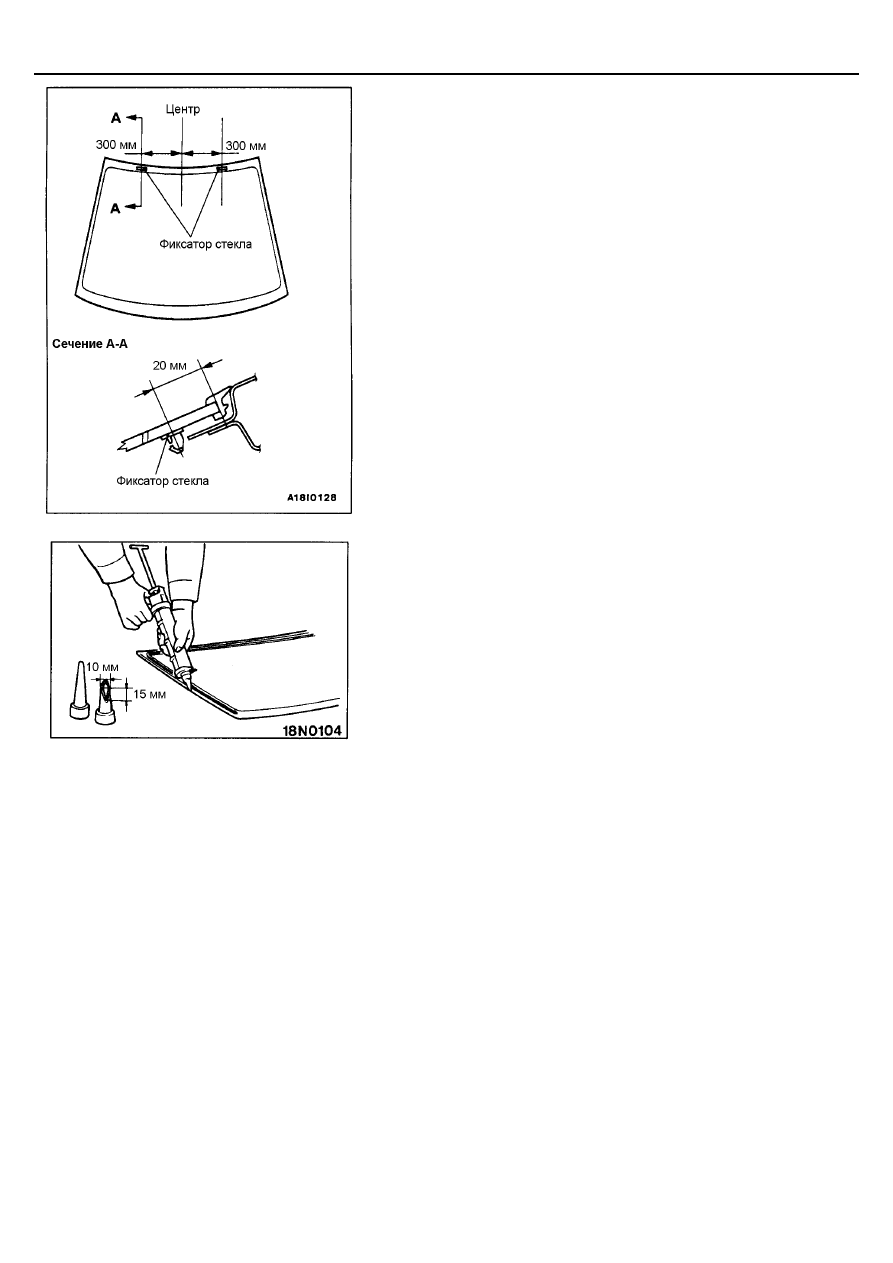

7.

Установите фиксатор стекла, в соответствии с указанными размера-
ми.

8.

Наполните пистолет клеем. Затем равномерно нанесите клей вокруг
ветрового стекла в течение 30 минут после нанесения грунта.
ПРИМЕЧАНИЕ:
Срежьте носик шприца под углом (как показано на рисунке) для об-
легчения нанесения клея.

9.

После нанесения клея, совместите сборочные метки на ветровом
стекле и кузове, и затем аккуратно нажмите на ветровое стекло, чтобы
установите его на место.

10. Используйте шпатель или аналогичный инструмент, чтобы удалить

излишки клея. Затем очистите поверхность изопропиловым спиртом.
Установите молдинг уплотнителя крыши перед тем, как застынет
клей.

11. Постарайтесь не перемещать автомобиль, пока клей не застынет.

Подождите 30 минут или больше, и затем проверьте на герметич-
ность.
Внимание
(1) Не перемещайте автомобиль без крайней необходимости.
(2) При проверке герметичности не пережимайте наконечник

шланга для разбрызгивания струи воды.

КУЗОВ - Стекла

42-15

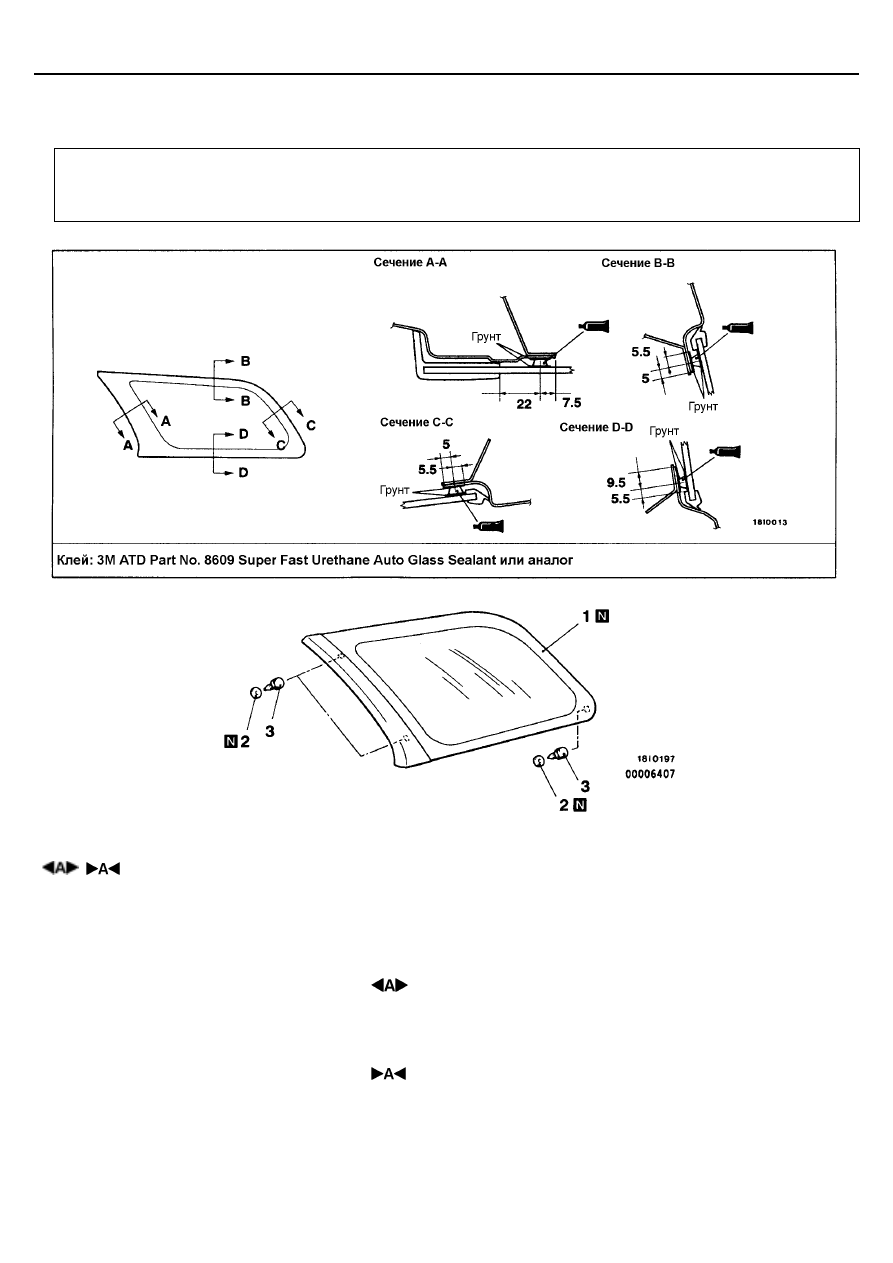

ЗАДНЕЕ БОКОВОЕ СТЕКЛО <УНИВЕРСАЛ>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Снятие и установка облицовки задней боковой
верхней, облицовки натяжителя и облицовки уп-
лотнителя окна (См. Главу 52А).

•



Снятие и установка облицовки потолка

Последовательность снятия деталей
1. Заднее боковое стекло
2. Уплотнение
3. Пистон

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ БОКОВОГО ЗАДНЕГО СТЕКЛА

Снятие бокового заднего стекла производится по аналогии со снятием
ветрового стекла, с учетом наличия пистонов (См. стр. 42-11).

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА БОКОВОГО ЗАДНЕГО СТЕКЛА

Установка бокового заднего стекла производится по аналогии с установкой
ветрового стекла, с учетом наличия пистонов (См. стр. 42-11).

КУЗОВ - Стекла

42-16

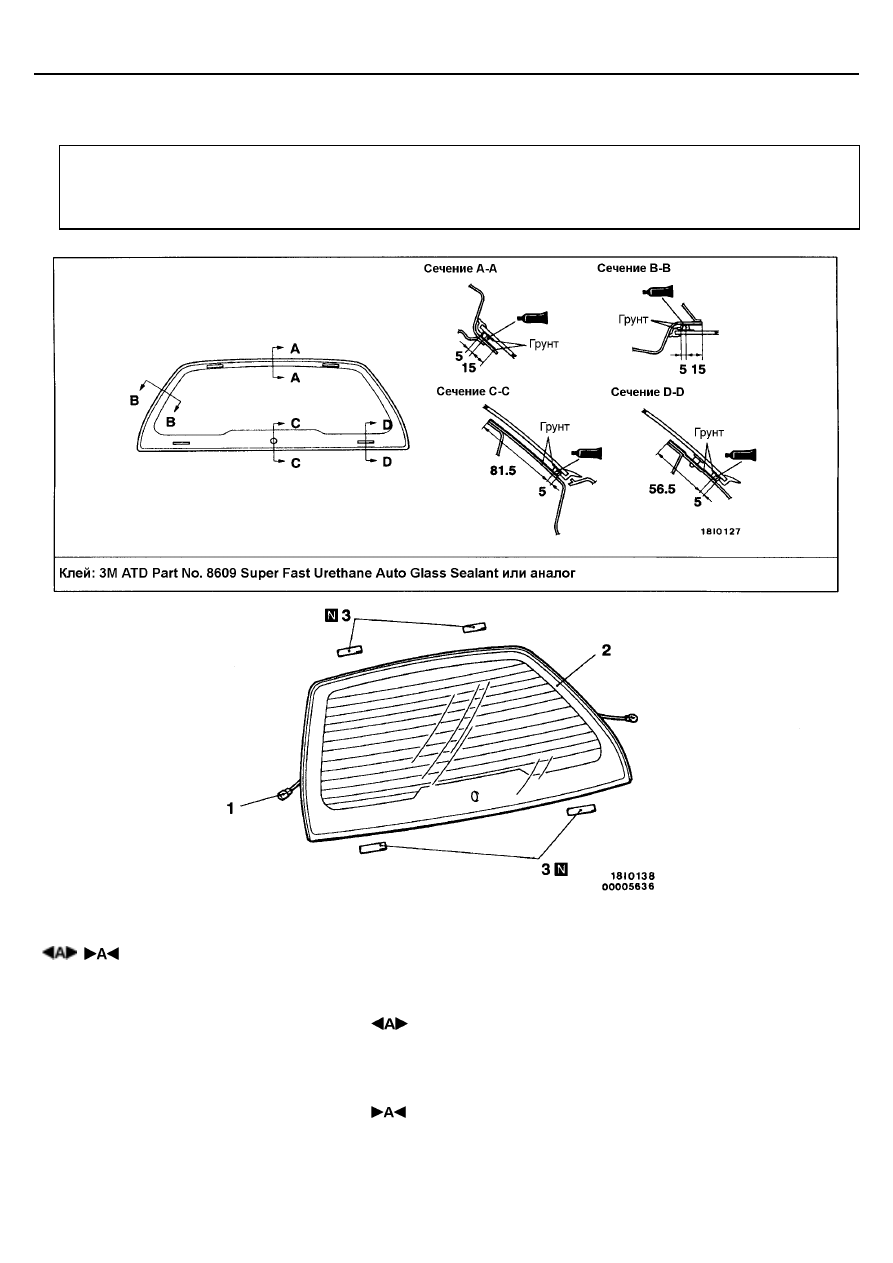

СТЕКЛО ЗАДНЕЙ ДВЕРИ <УНИВЕРСАЛ>

СНЯТИЕ И УСТАНОВКА

Предварительные операции и заключительные
операции

•



Снятие и установка облицовки задней двери боко-
вой, облицовки задней двери нижней и крышки
(См. стр. 42-49).

•



Снятие и установка заднего стеклоочистителя (См.
Главу 51).

Последовательность снятия деталей
1. Разъем жгута проводов
2. Стекло задней двери
3. Фиксатор стекла

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ СТЕКЛА ЗАДНЕЙ ДВЕРИ

Снятие стекла задней двери производится по аналогии со снятием ветро-
вого стекла, с учетом наличия фиксаторов стекла (См. стр. 42-11).

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА СТЕКЛА ЗАДНЕЙ ДВЕРИ

Установка стекла задней двери производится по аналогии с установкой
ветрового стекла, с учетом наличия фиксаторов стекла (См. стр. 42-11).

КУЗОВ - Стекла

42-17

ЗАДНЕЕ СТЕКЛО <Седан>

СНЯТИЕ И УСТАНОВКА

Предварительные операции и заключительные опе-
рации

•



Снятие и установка электродвигателя заднего стек-
лоочистителя (См. Главу 51).

•



Снятие и установка верхнего стоп сигнала
(См. Главу 54).

•



Снятие и установка облицовки задней стойки
(См. Главу 52А).

•



Снятие и установка облицовки потолка.

Последовательность снятия деталей
1. Разъем жгута проводов
2. Молдинг уплотнителя крыши
3. Нижний молдинг заднего стекла
4. Фиксатор молдинга заднего стекла
5. Заднее стекло

6. Фиксатор стекла
7. Дистанционная вставка стекла
8. Верхний молдинг заднего стекла
9. Гнездо А фиксатора
10. Фиксатор молдинга уплотнителя крыши

КУЗОВ - Стекла

42-18

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ НИЖНЕГО МОЛДИНГА ЗАДНЕГО СТЕКЛА И

МОЛДИНГА УПЛОТНИТЕЛЯ КРЫШИ

Используйте специальный инструмент, чтобы поддеть молдинг.
Внимание:
Если молдинг был деформирован, он не должен использоваться по-
вторно.

 СНЯТИЕ ЗАДНЕГО СТЕКЛА

Снимите заднее стекло таким же образом, как и ветровое стекло
(См. стр. 42-11).

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ВЕРХНЕГО МОЛДИНГА ЗАДНЕГО СТЕК-

ЛА, ДИСТАНЦИОННОЙ ВСТАВКИ СТЕКЛА, ФИКСАТОРА
СТЕКЛА И ЗАДНЕГО СТЕКЛА

Установите заднее стекло таким же образом, как и ветровое стекло
(См. стр. 42-11).

КУЗОВ

 - Двери

42-19

ДВЕРЬ

ОСНОВНЫЕ ДАННЫЕ

Параметры

Номинальное значение

Передней

3,7 или больше

Ход наружной ручки двери, мм

Задней

2,4 или больше

Рабочая сила тока стеклоподъемника, А

5

±

 1 (для напряжения 14 - 15В при 25

°

С)

Ход внутренней ручки двери, мм

5,3 или больше

ГЕРМЕТИК

Наименование

Наименование герметика

Примечание

Водонепроницаемая пленка

3M ATD Part No. 8625 или аналог

Липкая лента

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Назначение

МВ991502

Комплект принадлежностей к
прибору MUT-II

Проверка сигнала на входе элек-
тронного блока управления
ETACS

МВ990784

Съемник деталей отделки

Снятие отделки двери

МВ990900 или МВ991164

Регулировочный ключ уста-
новки двери

Регулировка установки двери в
проеме кузова
