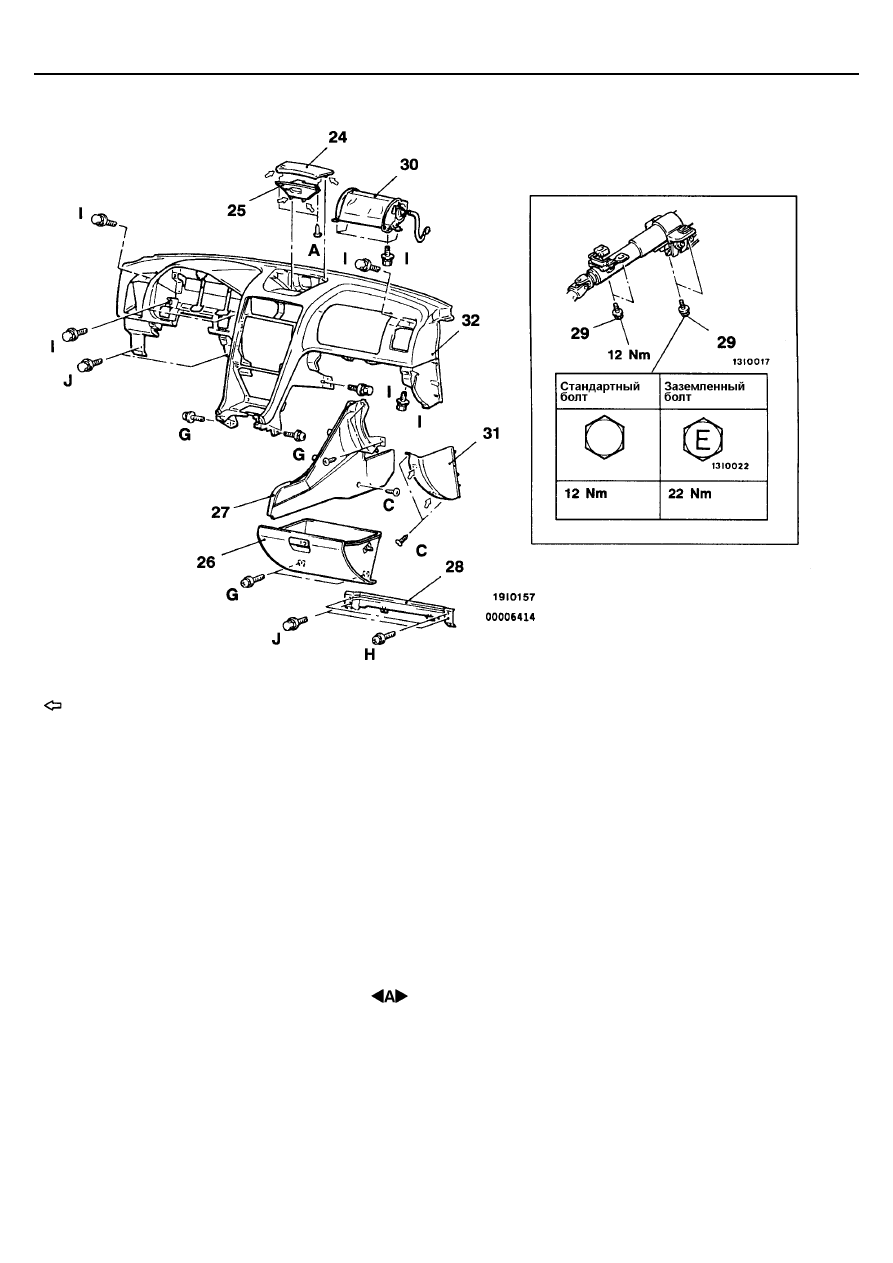

ОБОРУДОВАНИЕ САЛОНА -

Панель приборов

52A-5

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

•

   Ящик напольной консоли (См. стр. 52А-7)

31. Угловая панель
32. Панель приборов в сборе

24. Облицовка (накладка) центрального

дисплея

25. Часы
26. Вещевой ящик

•

   Нижняя крышка (См. Главу 52В)

27. Боковая крышка
28. Рама вещевого ящика
29. Болты крепления рулевого управления
30. Модуль боковой подушки безопасности

переднего пассажира (См. Главу 52В)

Внимание:
Один из болтов крепления рулевого вала должен быть
заземленным. Заземленный болт имеет маркировку “E” на
своей головке.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЦЕНТРАЛЬНОГО ДЕФЛЕКТОРА В СБОРЕ

См. Главу 54 – Выключатель аварийной сигнализации.

ОБОРУДОВАНИЕ САЛОНА -

Панель приборов

52A-6

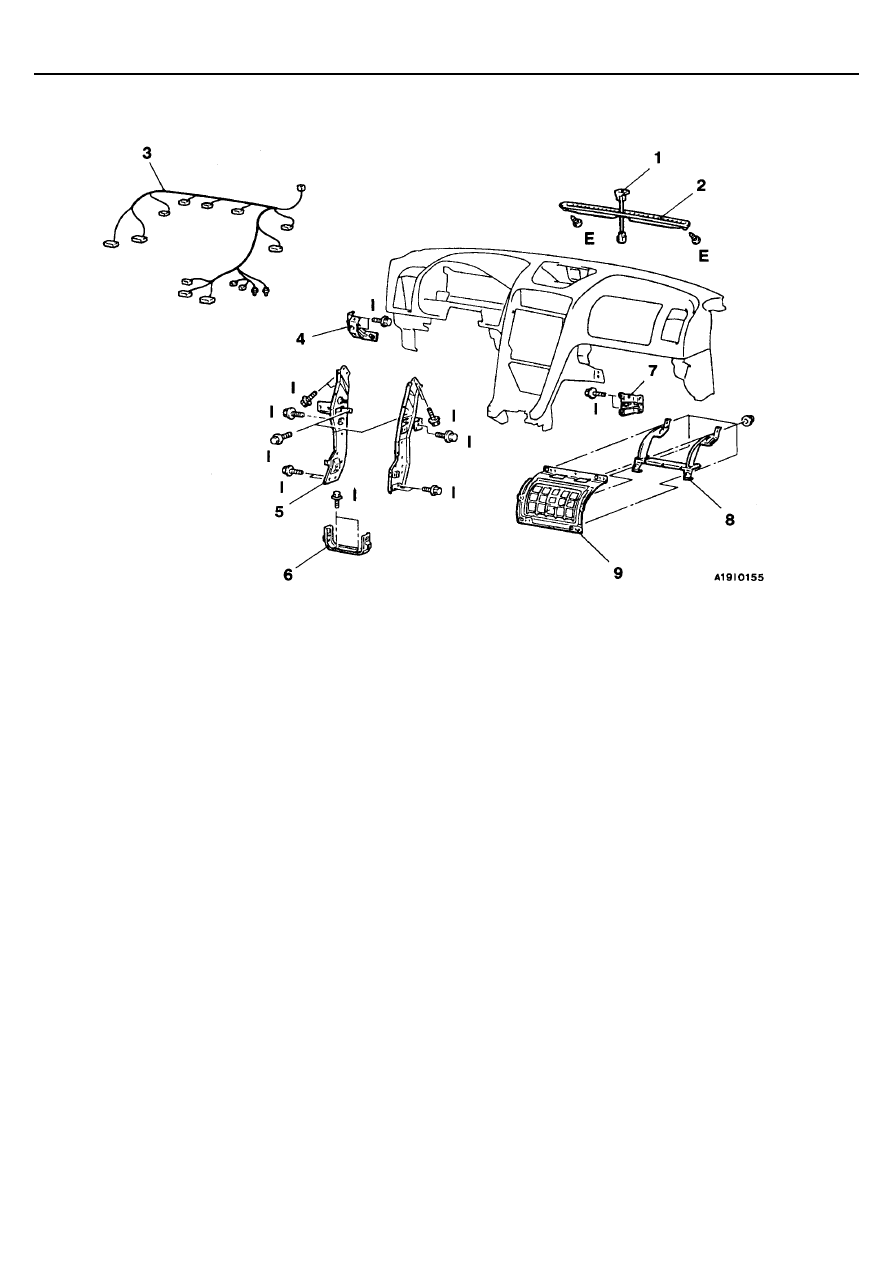

РАЗБОРКА И СБОРКА

Последовательность снятия деталей

•

  Воздуховоды отопителя (См. Главу 55)

1. Фотоэлемент (См. Главу 55)
2. Облицовка обогревателя ветрового

стекла

3. Жгут проводов панели инструментов
4. Нижний кронштейн панели приборов со

стороны водителя

5. Центральный усилитель

6. Кронштейн консоли
7. Нижний кронштейн панели приборов со

стороны пассажира

8. Задний кронштейн подушки безопасности со

стороны пассажира

9. Усилитель подушки безопасности в сборе

ОБОРУДОВАНИЕ САЛОНА -

Напольная консоль

52A-7

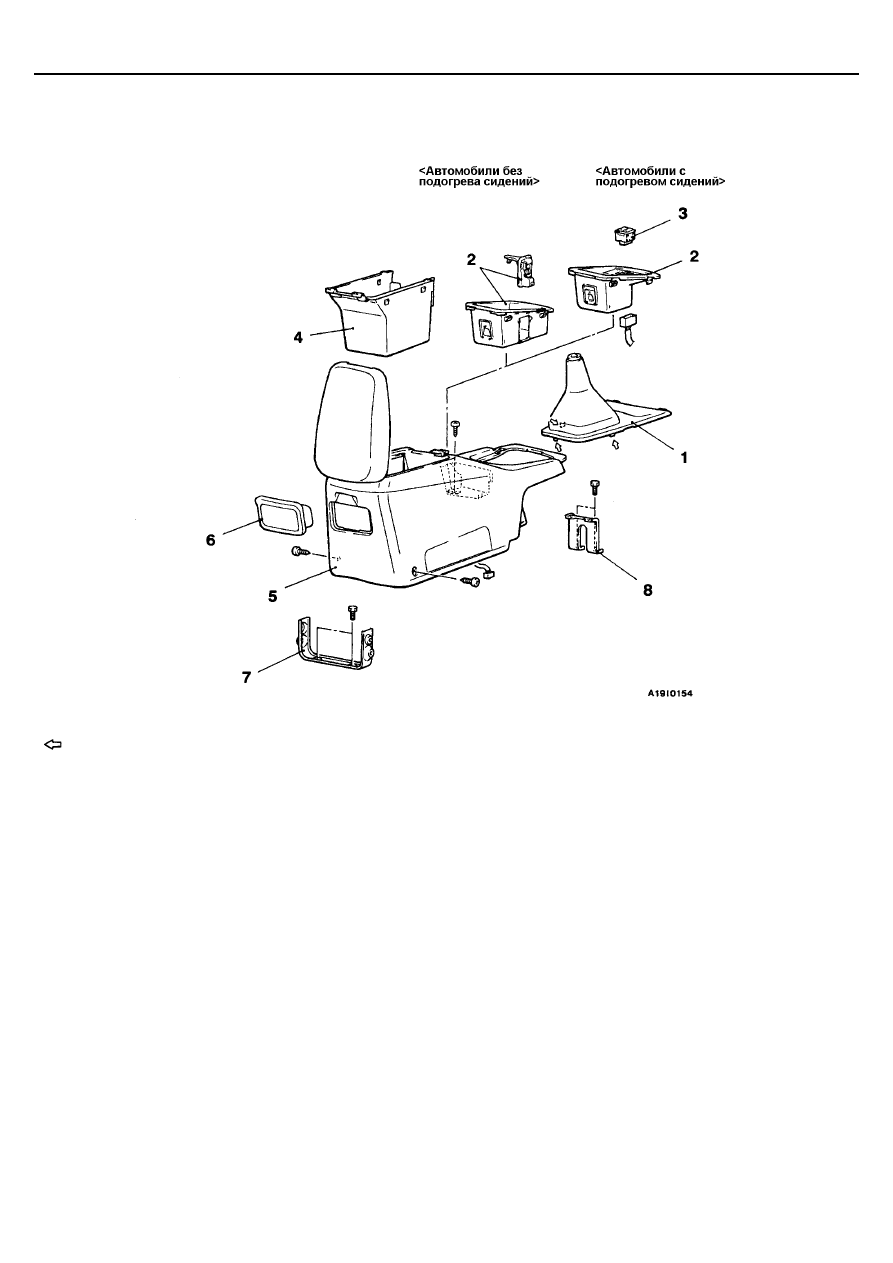

НАПОЛЬНАЯ КОНСОЛЬ

СНЯТИЕ И УСТАНОВКА

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

Последовательность снятия деталей
1. Панель напольной консоли
2. Подстаканник в сборе
3. Переключатель подогрева сидений
4. Ящик напольной консоли

5. Напольная консоль
6. Пепельница
7. Кронштейн консоли В
8. Кронштейн консоли А

ОБОРУДОВАНИЕ САЛОНА -

Облицовка

52A-8

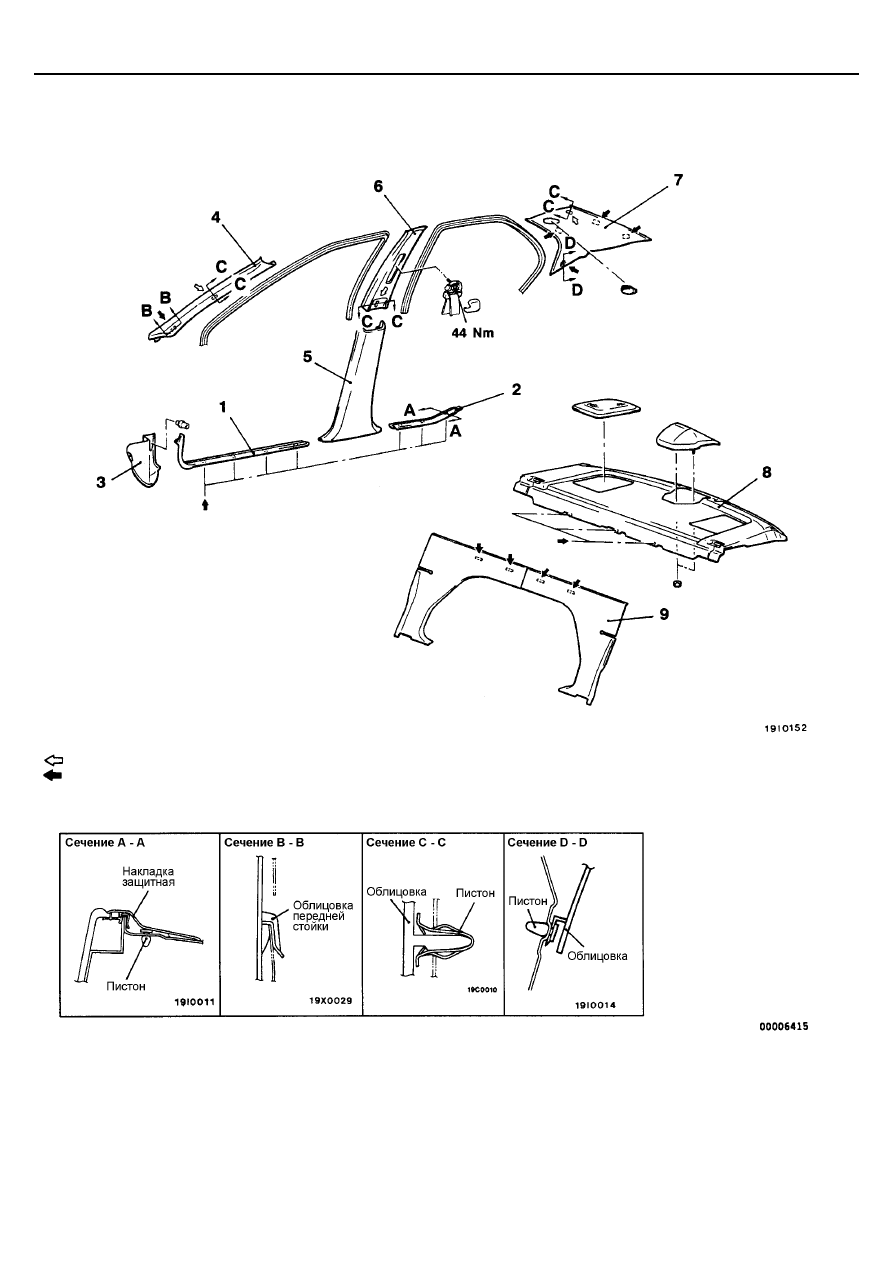

ОБЛИЦОВКА

СНЯТИЕ И УСТАНОВКА

<Седан>

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

: Положения пластмассовых фиксаторов

Облицовка двери, см. Главу 42

1. Передняя защитная накладка
2. Задняя защитная накладка
3. Передняя боковая облицовка
4. Облицовка передней стойки
5. Нижняя облицовка центральной стойки

6. Верхняя облицовка центральной стойки
7. Облицовка задней стойки
8. Задняя полка
9. Передняя крышка задней полки

ОБОРУДОВАНИЕ САЛОНА -

Облицовка

52A-9

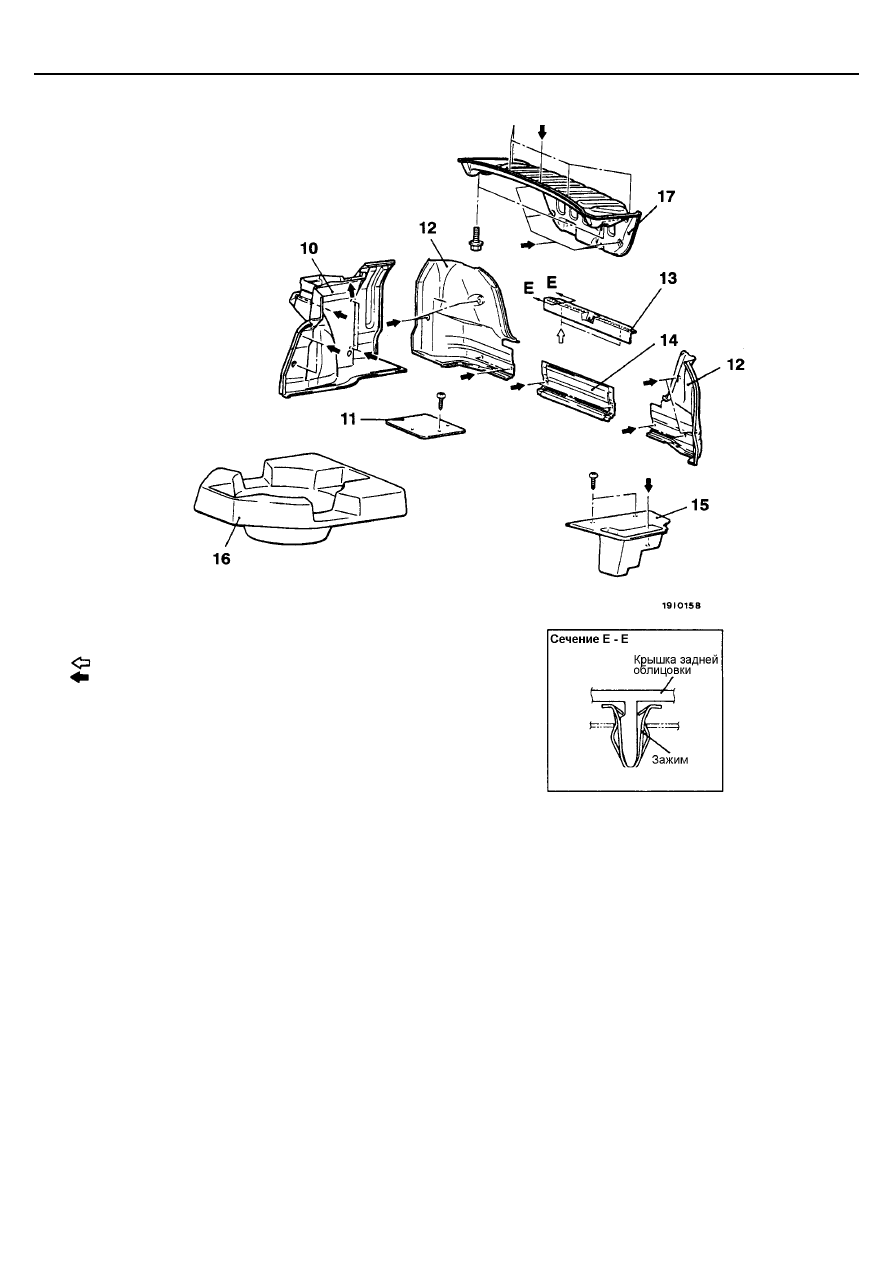

<Седан>

10. Боковая облицовка багажника
11. Угловая панель
12. Задняя боковая облицовка багажника
13. Крышка задней облицовки

14. Центральная задняя облицовка багажника
15. Боковой поддон
16. Нижний поддон
17. Облицовка крышки багажника

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

: Положения пластмассовых фиксаторов

ОБОРУДОВАНИЕ САЛОНА -

Облицовка

52A-10

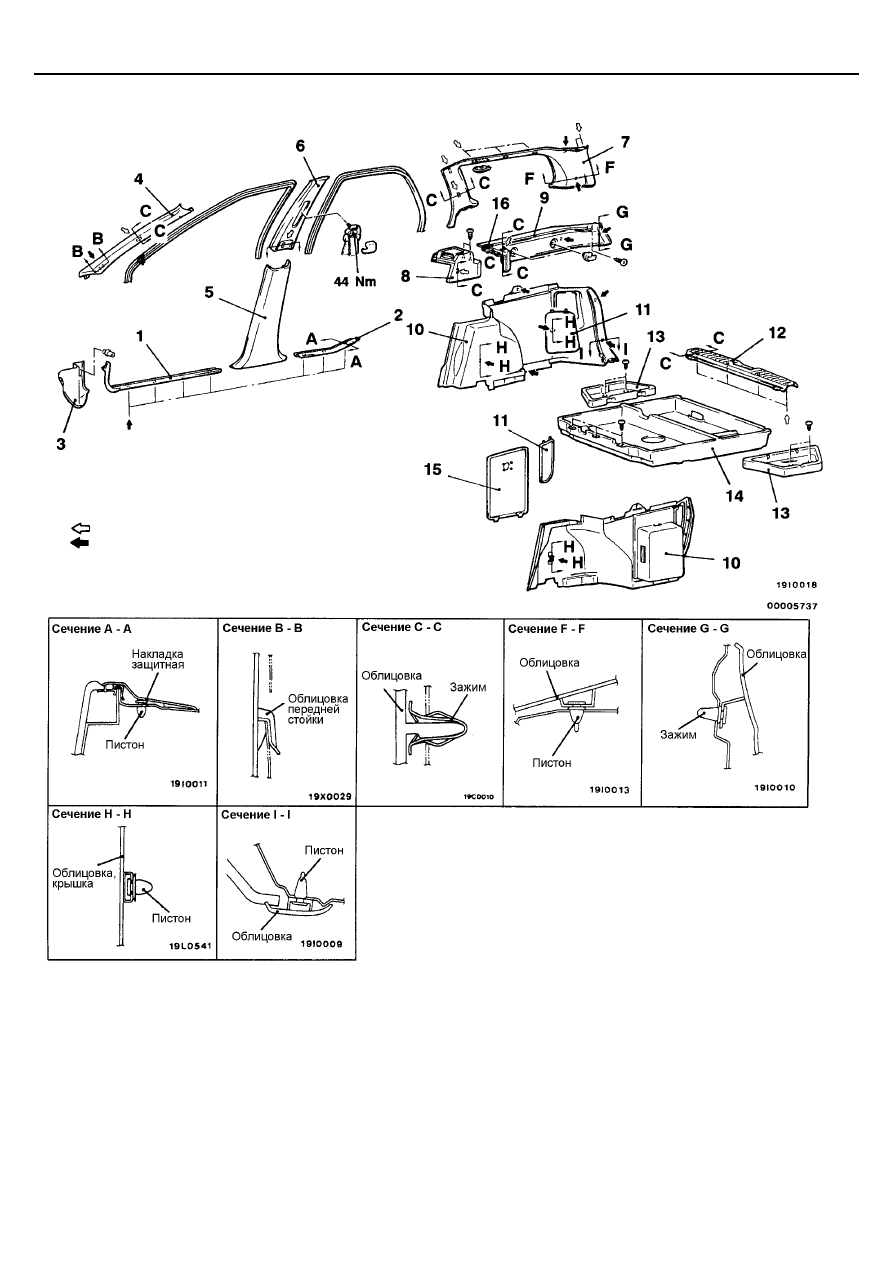

<Универсал>

1. Передняя защитная накладка
2. Задняя защитная накладка
3. Передняя боковая облицовка
4. Облицовка передней стойки
5. Нижняя облицовка центральной стойки
6. Верхняя облицовка центральной стойки
7. Верхняя боковая задняя облицовка
8. Облицовка фиксатора

9. Боковая облицовка
10. Нижняя боковая задняя облицовка
11. Крышка для обслуживания
12. Задняя облицовка
13. Боковая облицовка нижнего багажного

отделения

14. Центральный ящик нижнего багажного

отделения

15. Крышка вещевого ящика
16. Держатель полки

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

: Положения пластмассовых фиксаторов

       Облицовка двери, см. Главу 42

ОБОРУДОВАНИЕ САЛОНА -

Внутренне зеркало заднего вида / Переднее сидение

52A-11

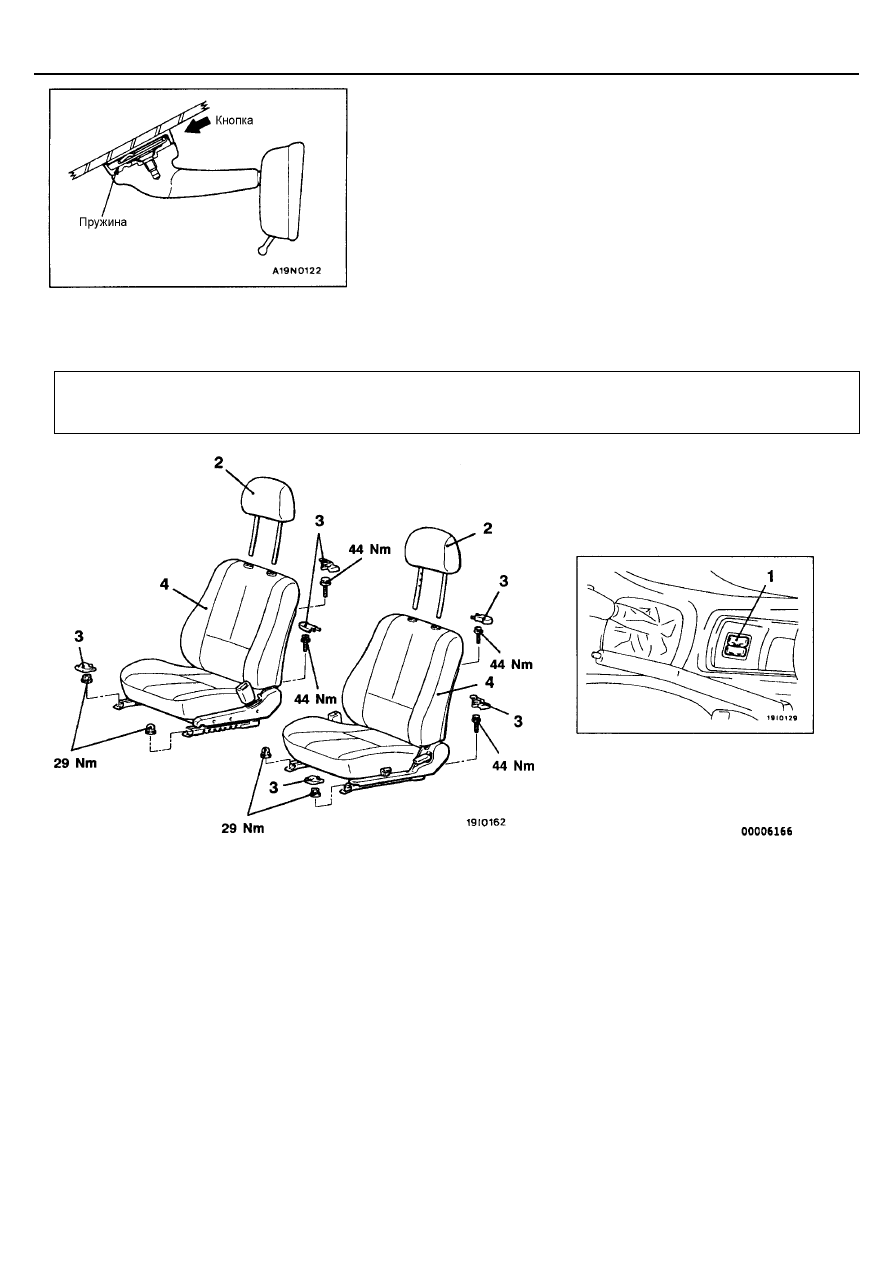

ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО
ВИДА

СНЯТИЕ И УСТАНОВКА

Снимите зеркало, нажимая в направлении, обозначенном стрелкой на
рисунке.

ПРИМЕЧАНИЕ:
1.

Пружина зеркала плотно вставлена в паз прикрепленной к стеклу
кнопки.

2.

Разрушающая нагрузка зеркала находится в пределах 450 Н.

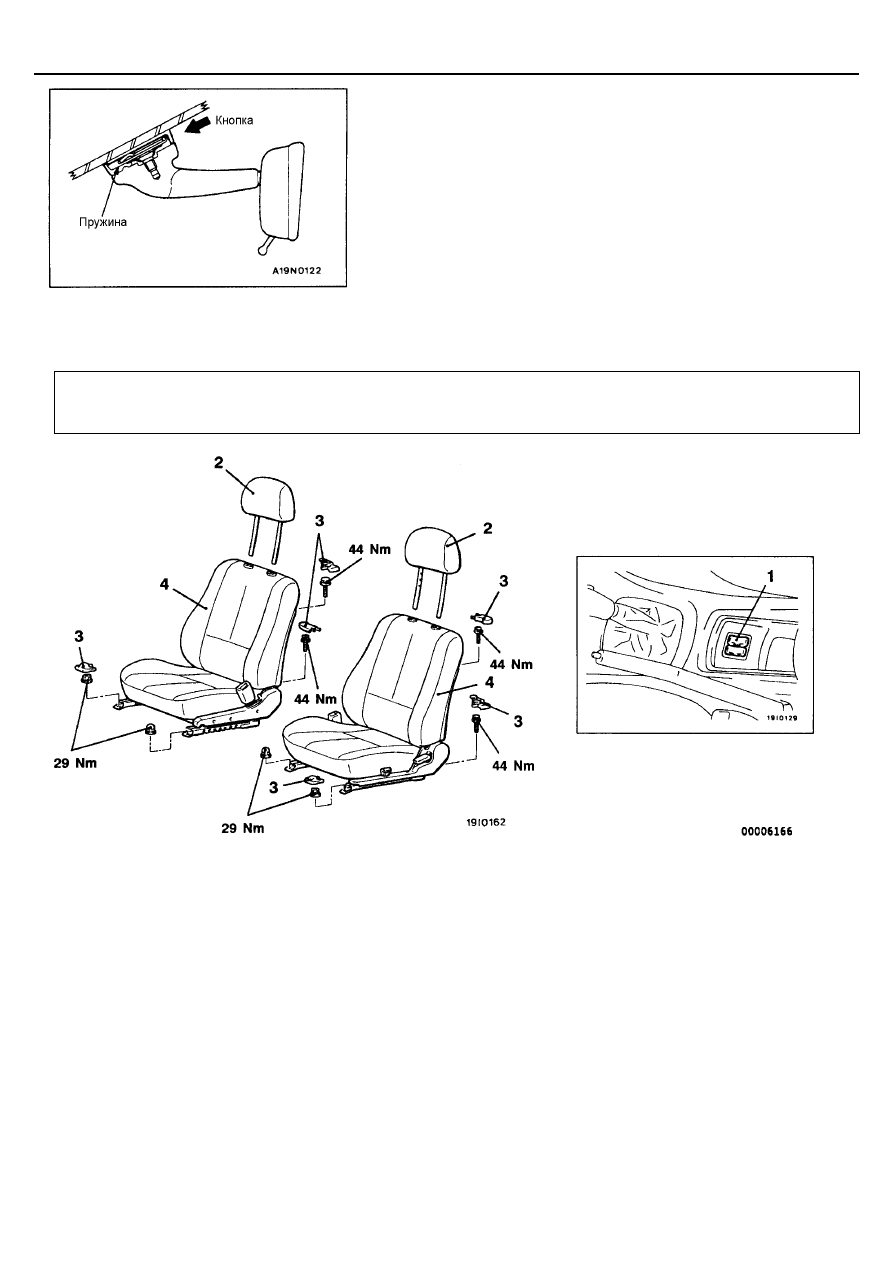

ПЕРЕДНЕЕ СИДЕНИЕ

СНЯТИЕ И УСТАНОВКА

Внимание: SRS
Перед снятием сидения, оборудованного модулем боковой подушки безопасности, см. Главу 52В – Меры
предосторожности при обслуживании SRS и модуля подушки безопасности.

•

   Подстаканник в сборе <Автомобили с

подогревом сидений> (См. стр. 52А-7)

1. Выключатель подогрева сидений сборе

<Автомобили с подогревом сидений>

2. Подголовник

Последовательность снятия переднего

сидения в сборе

•

   Разъем жгута проводов

3. Заглушка болта крепления сидения
4. Переднее сидение в сборе

ПРИМЕЧАНИЕ:
После предварительной затяжки гаек и болтов крепления
сидения в каждом месте установки, полностью затяните их
заданным моментом.

ОБОРУДОВАНИЕ САЛОНА -

Переднее сидение

52A-12

ПРОВЕРКА

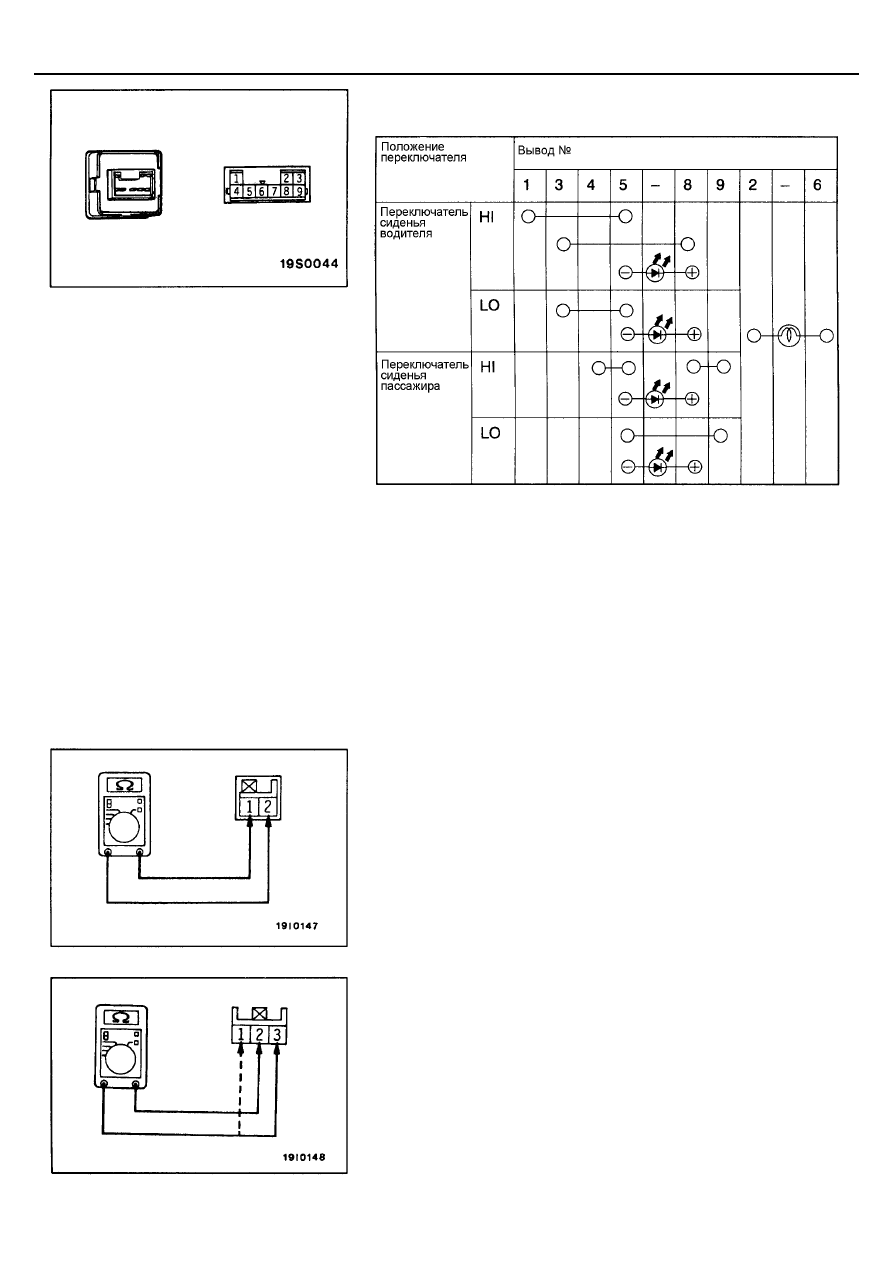

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ПОДОГРЕВА СИДЕНИЯ

ПРИМЕЧАНИЕ:
Для проверки диода, совместите полярность тестера для электрических
цепей с полюсами (+) и (-) в таблице.

ПРОВЕРКА ПОДОГРЕВАТЕЛЯ СПИНКИ
СИДЕНИЯ

Измерьте сопротивление между выводами.
Номинальное значение: Примерно 8 Ом.

ПРОВЕРКА ПОДОГРЕВАТЕЛЯ ПОДУШКИ
СИДЕНИЯ

Измерьте сопротивление между выводами.

Номинальное значение:

Между выводами 2 и 3: Примерно 8 Ом
Между выводами 1 и 2: 0 Ом
