Brilliance M2 Junjie. Руководство по ремонту - часть 43

ОБОРУДОВАНИЕ САЛОНА -

Переднее сидение

52A-13

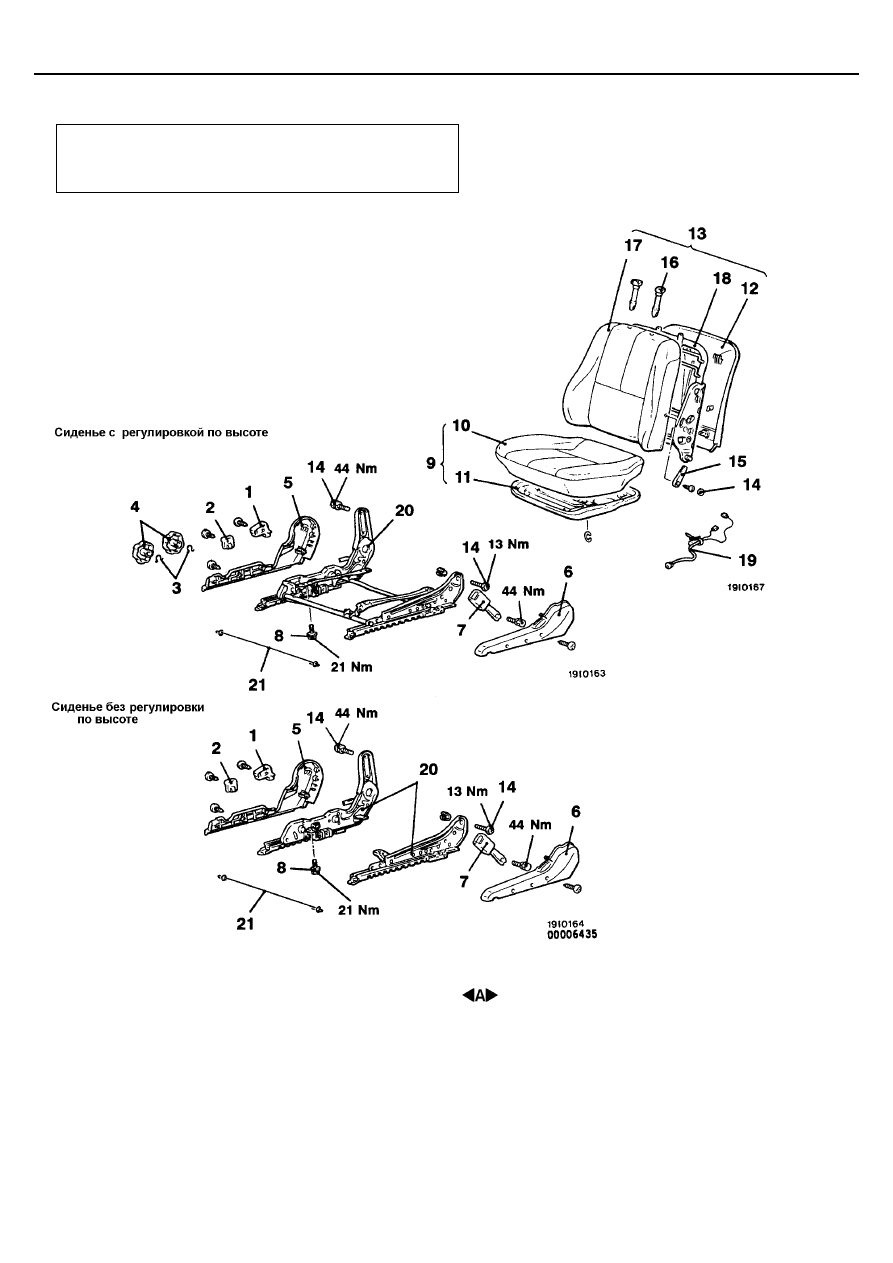

РАЗБОРКА И СБОРКА

Внимание:
Не разбирайте спинку переднего сидения со
встроенным модулем подушки безопасности.

<Сидение без электропривода>

Последовательность разборки
1. Рукоятка регулятора наклона спинки

сидения

2. Рукоятка регулятора продольного

положения сидения

3. Скоба
4. Рукоятка регулировки сидения по высоте
5. Декоративная боковая крышка переднего

сидения

6. Крышка петли переднего сидения
7. Замок ремня безопасности
8. Болт
9. Подушка переднего сидения в сборе
10. Обивка подушки переднего сидения
11. Рама подушки переднего сидения

12. Панель спинки переднего сидения
13. Спинка переднего сидения в сборе
14. Колпачок
15. Рукоятка регулировки поясничного подпора
16. Направляющая подголовника
17. Крышка спинки переднего сидения
18. Рама спинки переднего сидения
19. Жгут проводов отопителя переднего

сидения

20. Механизм регулировки положения сидения

в сборе

21. Жгут проводов

ОБОРУДОВАНИЕ САЛОНА -

Переднее сиденье

52A-14

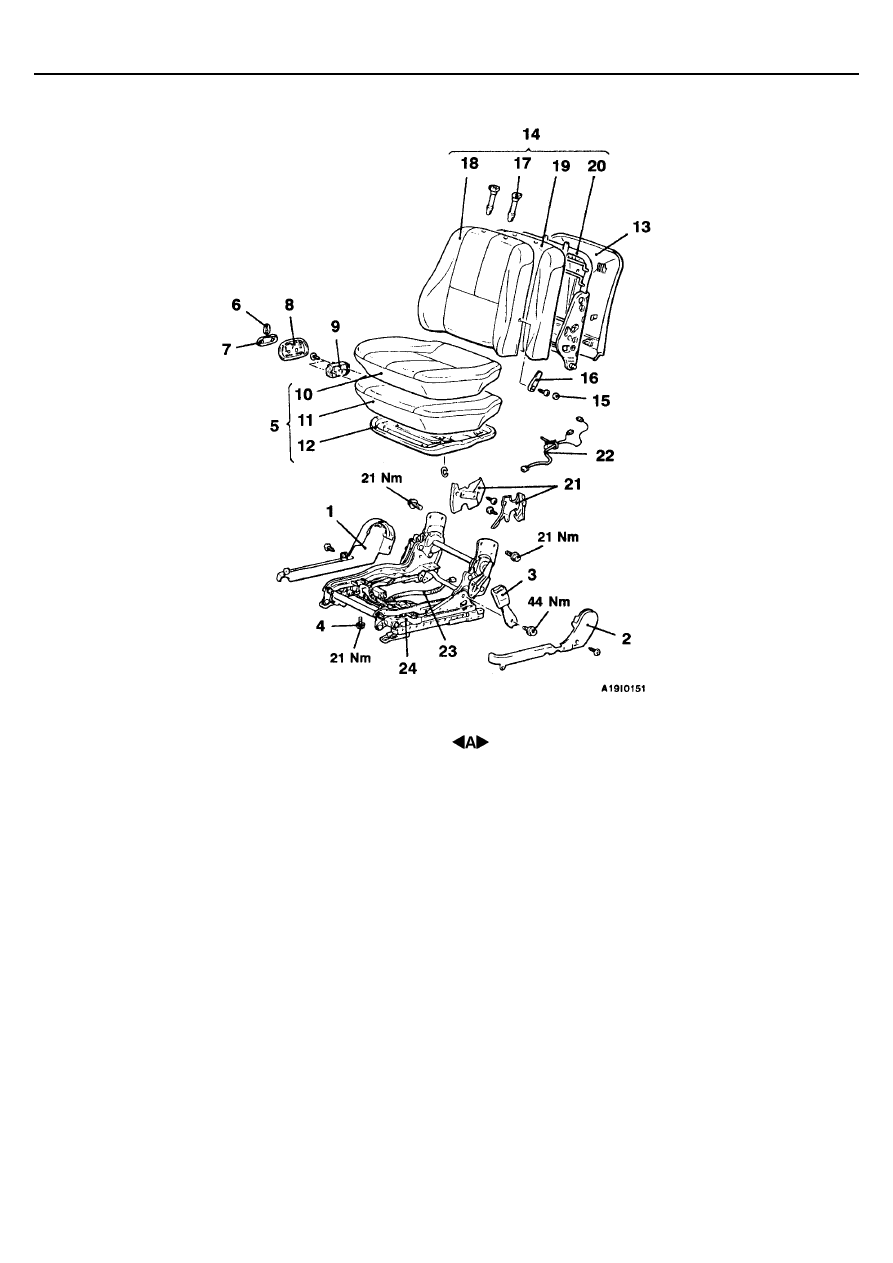

<Сидение с электроприводом>

Последовательность снятия деталей
1. Декоративная боковая крышка

переднего сидения

2. Крышка петли переднего сидения
3. Замок ремня безопасности
4. Болт
5. Подушка переднего сидения в сборе
6. Рукоятка регулятора наклона спинки

сидения

7. Рукоятка регулятора продольного

положения переднего сидения

8. Облицовка
9. Переключатель привода сидения
10. Обивка подушки переднего сидения
11. Накладка подушки переднего сидения
12. Рама подушки переднего сидения

13. Панель спинки переднего сидения
14. Спинка переднего сидения в сборе
15. Колпачок
16. Рукоятка регулировки поясничного подпора
17. Направляющая подголовника
18. Обивка спинки переднего сидения
19. Накладка спинки переднего сидения
20. Рама спинки переднего сидения
21. Нижняя крышка регулятора наклона спинки

сидения

22. Жгут проводов подогревателя спинки

сидения

23. Жгут проводов привода сидения
24. Механизм регулировки положения сидения

в сборе

ОБОРУДОВАНИЕ САЛОНА -

Переднее сидение

52A-15

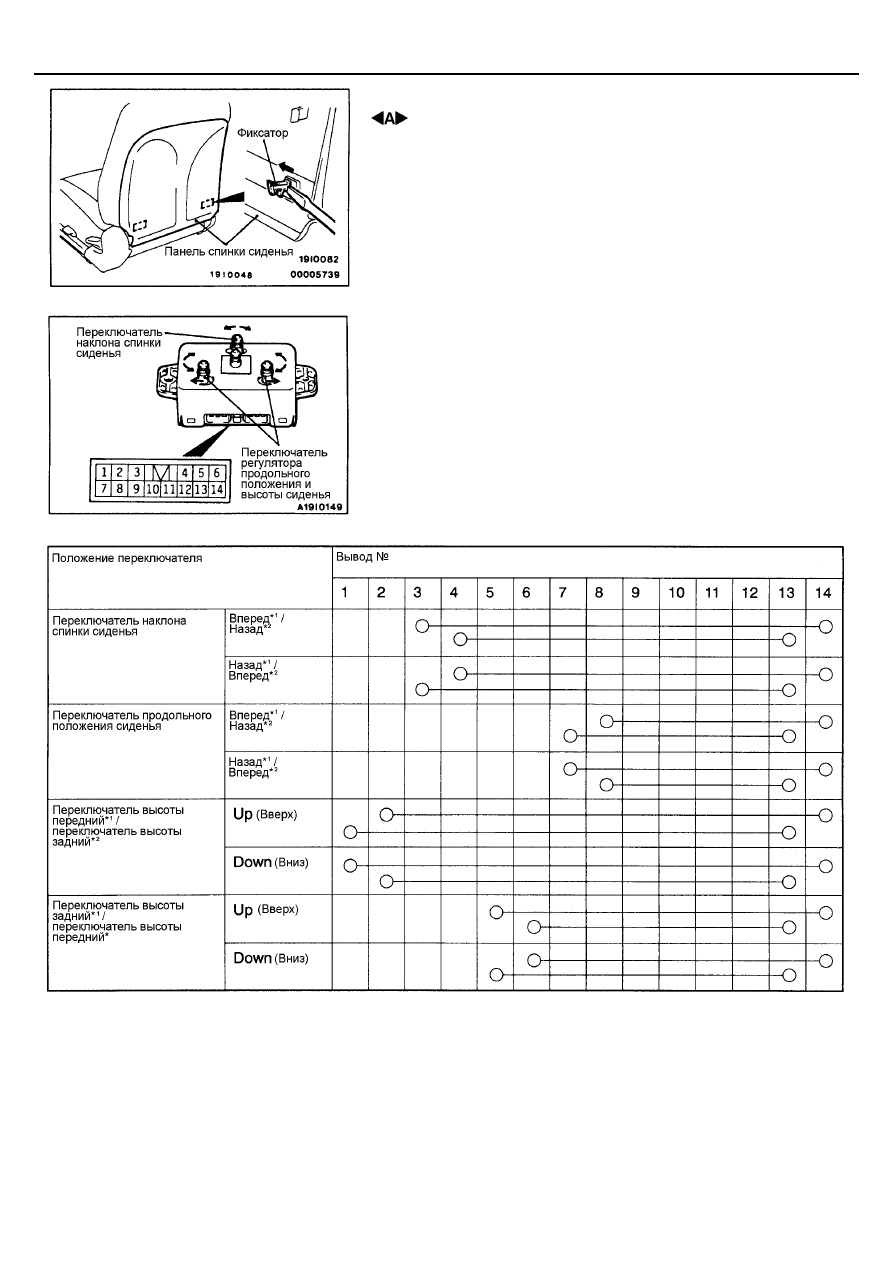

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 ПАНЕЛЬ ПЕРЕДНЕГО СИДЕНИЯ В СБОРЕ

1.

Используя отвертку или похожий инструмент, нажмите внутрь на
фиксатор нижней части панели спинки переднего сидения, чтобы
снять его.

2.

Потяните вниз панель спинки переднего сидения, чтобы снять ее.

ПРОВЕРКА

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ПРИВОДА СИДЕНИЯ

ПРИМЕЧАНИЕ:
*

1

: Переключатель привода сидения (правый)

*

2

: Переключатель привода сидения (левый)

ОБОРУДОВАНИЕ САЛОНА -

Переднее сидение

52A-16

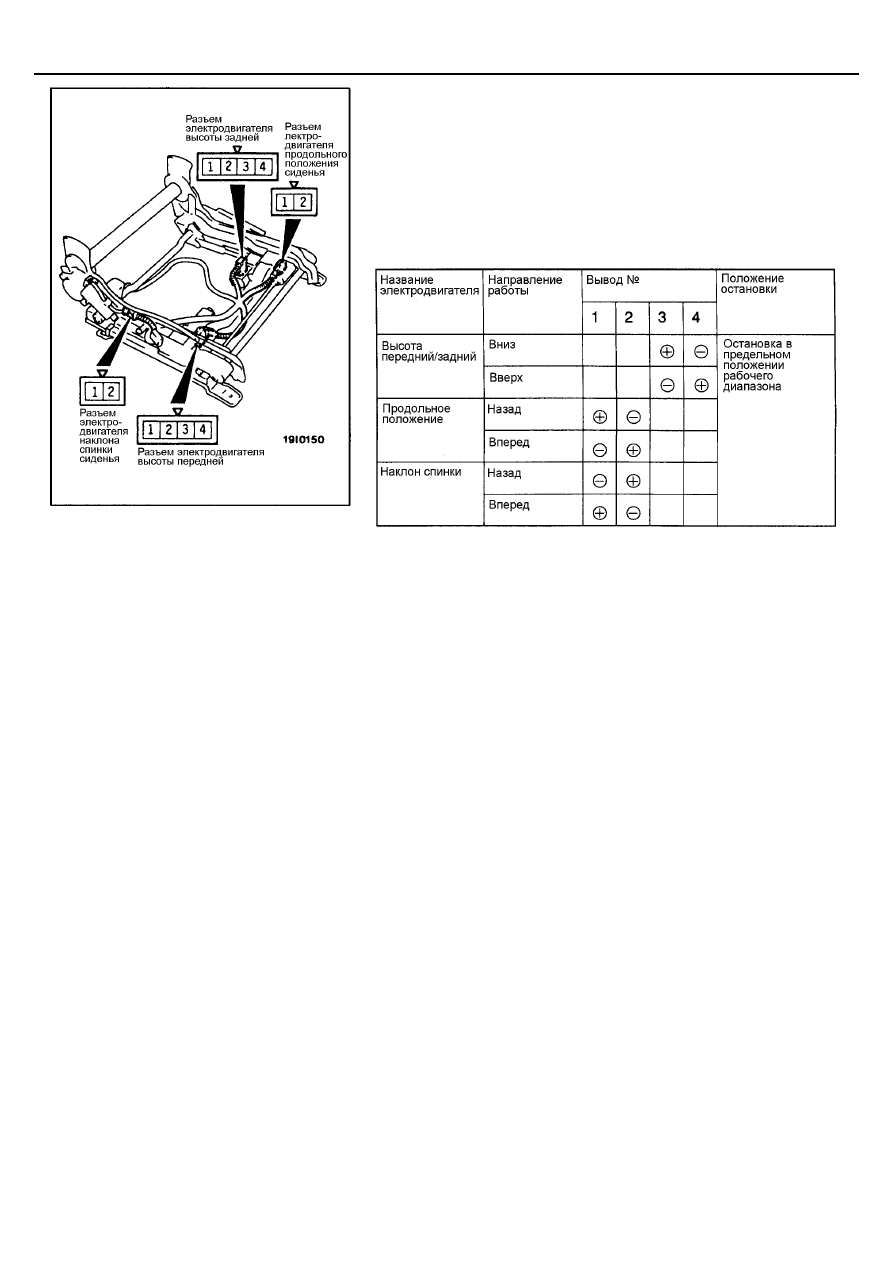

ПРОВЕРКА РАБОТЫ ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА
СИДЕНИЯ

Проверьте работу каждого электродвигателя согласно следующим
процедурам.
1.

Отсоедините разъем каждого электродвигателя.

2.

Когда аккумуляторная батарея подсоединена непосредственно к
выводам электродвигателя, проверьте плавность работы
электродвигателей, и направление работы каждого механизма
регулировки, показанного в таблице ниже.

1.  Если что-то ненормально, замените регулятор привода сидения в

сборе.

ОБОРУДОВАНИЕ САЛОНА -

Заднее сидение

52A-17

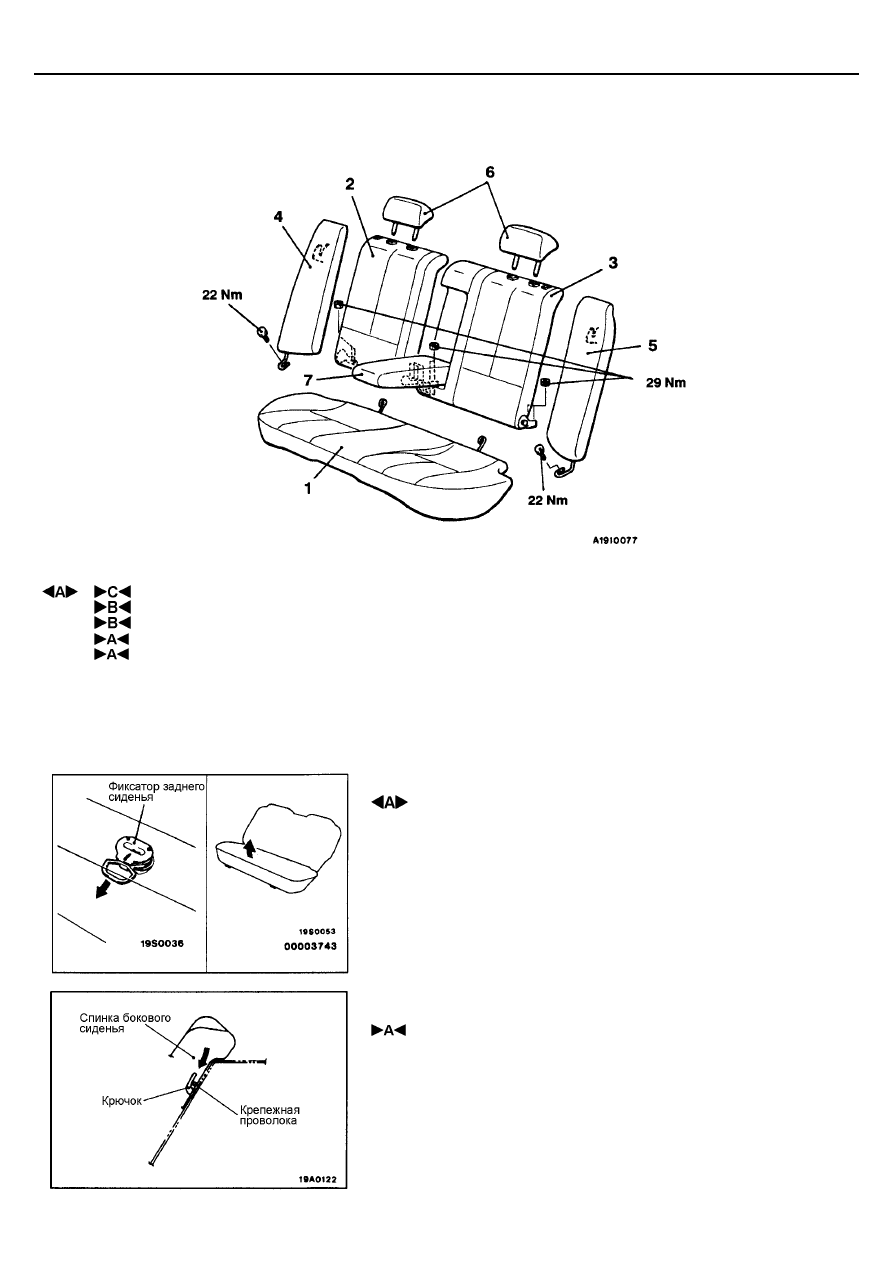

ЗАДНЕЕ СИДЕНИЕ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей
1. Подушка сидения
2. Спинка сидения (правая)
3. Спинка сидения (левая)
4. Боковая опора спинки сидения (правая)
5. Боковая опора спинки сидения (левая)
6. Подголовник
7. Подлокотник

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ СПИНКИ СИДЕНИЯ

Удерживая фиксатор заднего сидения вытянутым, поднимите подушку
сидения, чтобы снять ее.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА БОКОВОЙ ОПОРЫ СПИНКИ СИДЕНИЯ

(ЛЕВОЙ) И БОКОВОЙ ОПОРЫ СПИНКИ СИДЕНИЯ
(ПРАВОЙ)

Нажмите на боковую опору спинки сидения в направлении, показанном на
рисунке; затем надежно закрепите крепежную проволоку к крючку со
стороны кузова и установите боковую опору спинки сидения.

ОБОРУДОВАНИЕ САЛОНА -

Заднее сидение

52A-18

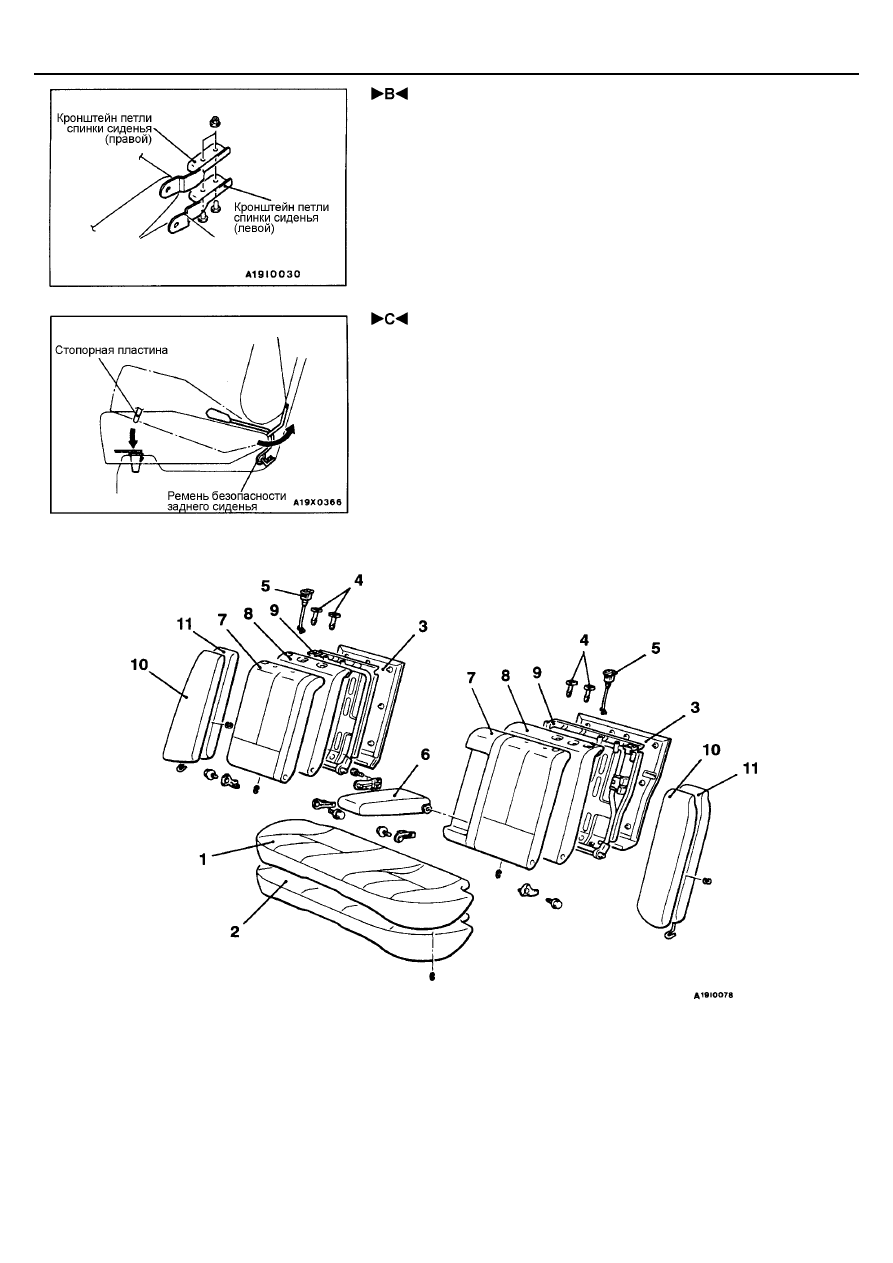

 УСТАНОВКА СПИНКИ СИДЕНИЯ (ЛЕВОЙ) И СПИНКИ

СИДЕНИЯ (ПРАВОЙ)

Поместите кронштейн петли спинки сидения (правой) над кронштейном
петли спинки сидения (левой).

 УСТАНОВКА ПОДУШКИ СИДЕНИЯ

1.

Вытяните ремень безопасности заднего сидения на верх подушки
сидения.

2.

Надежно вставьте крепежную проволоку подушки сидения позади
спинки сидения.

3.

Надежно вставьте стопорные пластины подушки сидения в отверстия
кузова.

РАЗБОРКА И СБОРКА

8. Накладка спинки сидения*
9. Рама спинки сидения
10. Обивка боковой опоры спинки сидения
11. Накладка боковой опоры спинки сидения

Последовательность снятия деталей
1. Обивка подушки сидения
2. Накладка подушки сидения*
3. Панель спинки сидения
4. Направляющая подголовника
5. Рычажок привода замка
6. Подлокотник
7. Обивка спинки сидения

ПРИМЕЧАНИЕ:
*: Автомобили с электроприводом передних сидений

ОБОРУДОВАНИЕ САЛОНА -

Ремень безопасности переднего сидения

52A-19

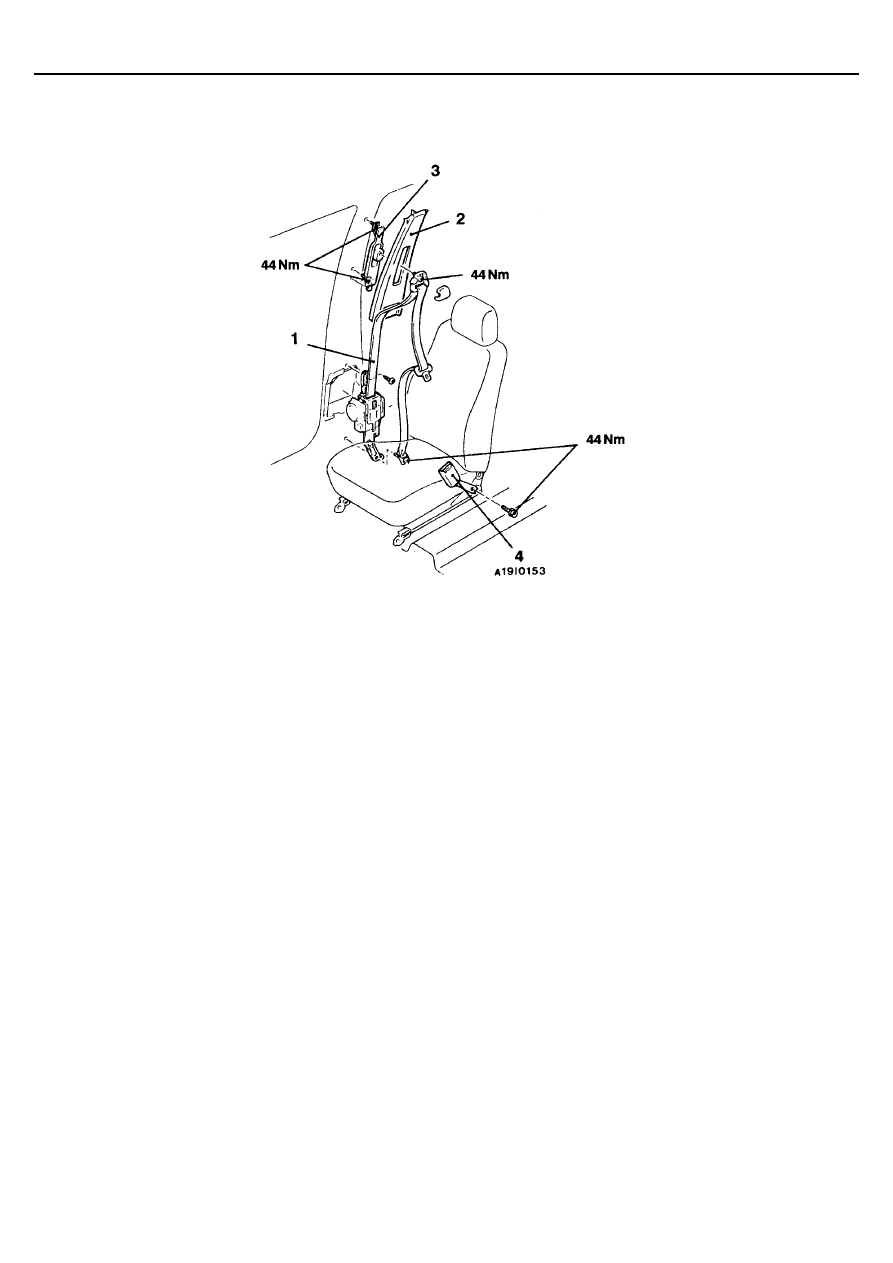

РЕМЕНЬ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНИЯ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия ремня
безопасности
1. Ремень безопасности (ремень

безопасности с натяжителем)
(См. Главу 52В)

2. Верхняя облицовка центральной стойки
3. Регулируемый по высоте кронштейн

крепления ремня безопасности к кузову

Последовательность снятия замка ремня
безопасности

•

  Переднее сидение в сборе (См. стр. 52А-11)

•

  Крышка петли переднего сидения

(См. стр. 52А-13, 14.)

4. Замок ремня безопасности

ОБОРУДОВАНИЕ САЛОНА -

Ремень безопасности заднего сидения

52A-20

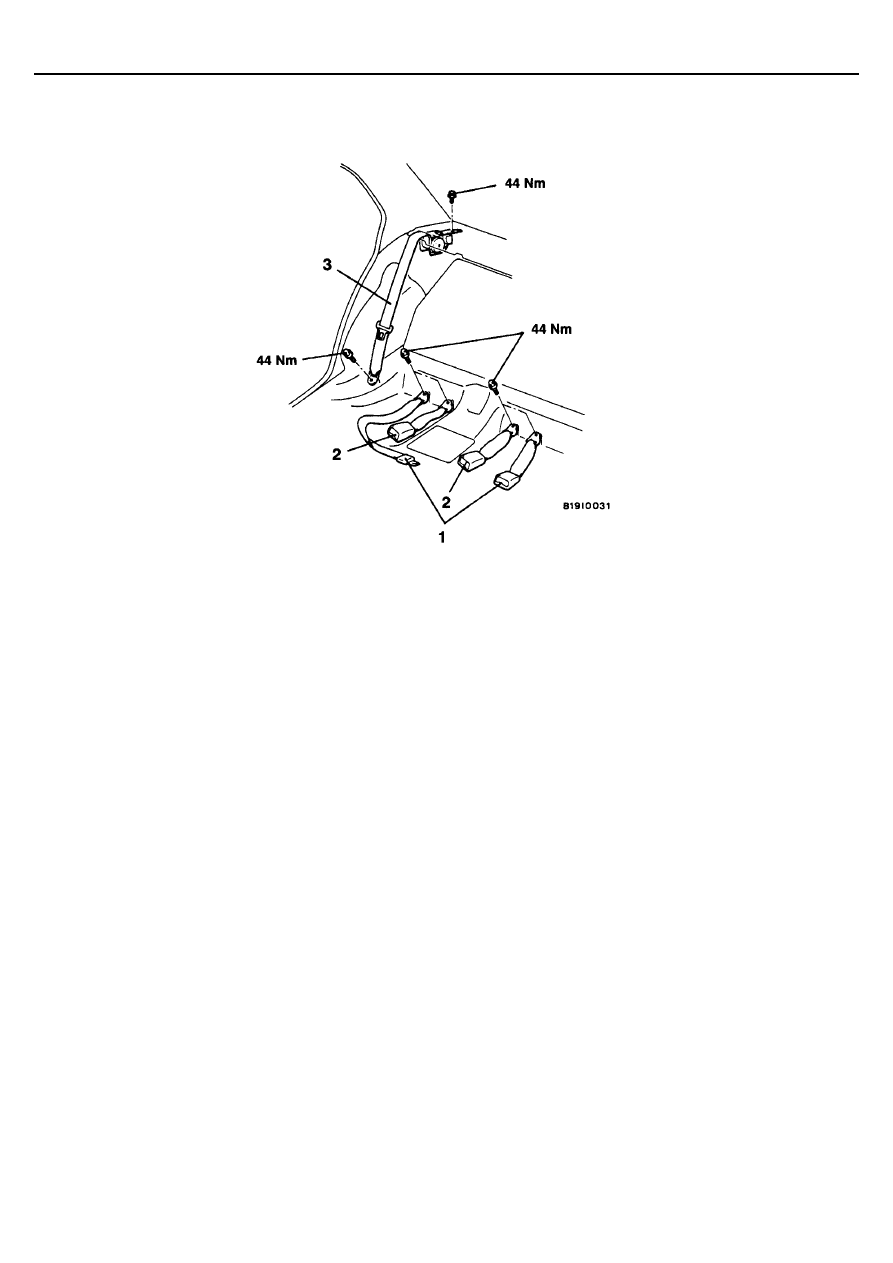

РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНИЯ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей

•

  Заднее сидение (См. стр. 52А-17)

1. Центральный ремень безопасности

заднего сидения в сборе

2. Замки наружных ремней безопасности

заднего сидения

•

  Облицовка задней полки <Седан>

(См. стр. 52А-8)

•

  Облицовка натяжителя <Универсал>

(См. стр. 52А-10)

3. Ремень безопасности заднего сидения в

сборе (наружный)
