МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 - Коробка передач в сборе

22-7

КОРОБКА ПЕРЕДАЧ В СБОРЕ
СНЯТИЕ И УСТАНОВКА

Предварительные операции

•



Слив трансмиссионного масла (См. стр. 22-3)

•



Снятие нижнего защитного кожуха

•



Снятие аккумуляторной батареи и подставки

аккумуляторной батареи

•



Снятие воздушного фильтра в сборе

Заключительные операции

•



Установка воздушного фильтра в сборе

•



Установка аккумуляторной батареи и подставки

аккумуляторной батареи

•



Установка нижнего защитного кожуха

•



Заливка трансмиссионного масла (См. стр. 22-3)

•



Проверка защитного кожуха

•



Проверка работы рычага переключения передач

•



Проверка работы спидометра

•



Регулировка углов установки колес (См. Главу 33А –

Технические операции на автомобиле.)

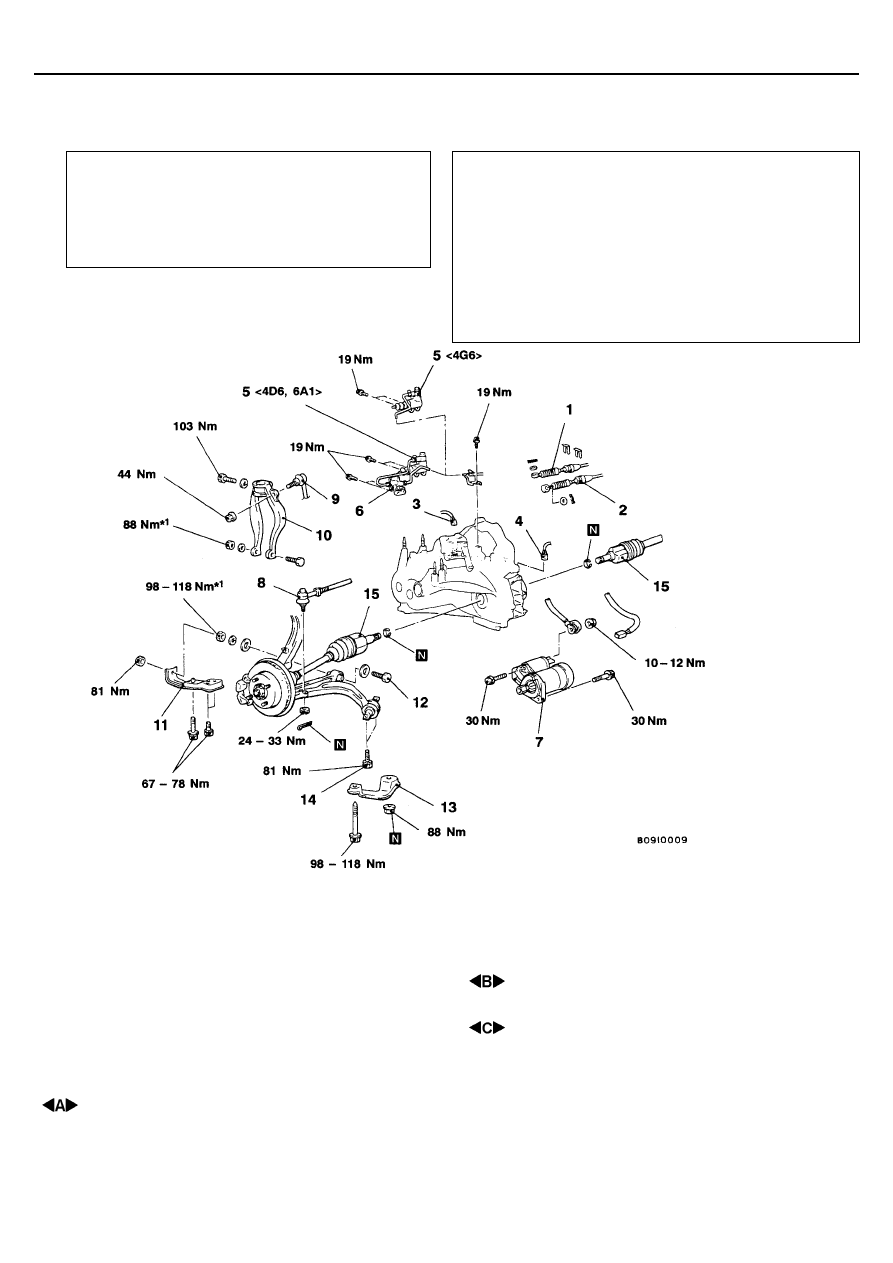

Последовательность снятия

11. Кронштейн №2
12. Соединение нижнего поперечного
      рычага подвески с кронштейном №2
13. Кронштейн №3
14. Соединение заднего нижнего рычага
      с кронштейном №3
15. Вал привода колеса

1. Соединение троса механизма выбора
    передач
2. Соединение троса переключения передач
3. Разъем датчика-выключателя фонарей
    заднего хода
4. Разъем датчика скорости автомобиля
5. Соединение рабочего цилиндра
    гидропривода сцепления
6. Соединение демпфера гидропривода
    сцепления
7. Стартер <6A1>
8. Соединение пальца шарового шарнира
    наконечника рулевой тяги
    с поворотным кулаком
9. Соединение стабилизатора поперечной
    устойчивости с вилкой амортизатора
10. Вилка амортизатора

Внимание
*1: Места крепления, отмеченные знаком *, следует

затянуть предварительно, а окончательную затяжку
произвести после полного опускания двигателя на
опоры и полного опускания незагруженного
автомобиля на ровную горизонтальную
поверхность.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 - Коробка передач в сборе

22-8

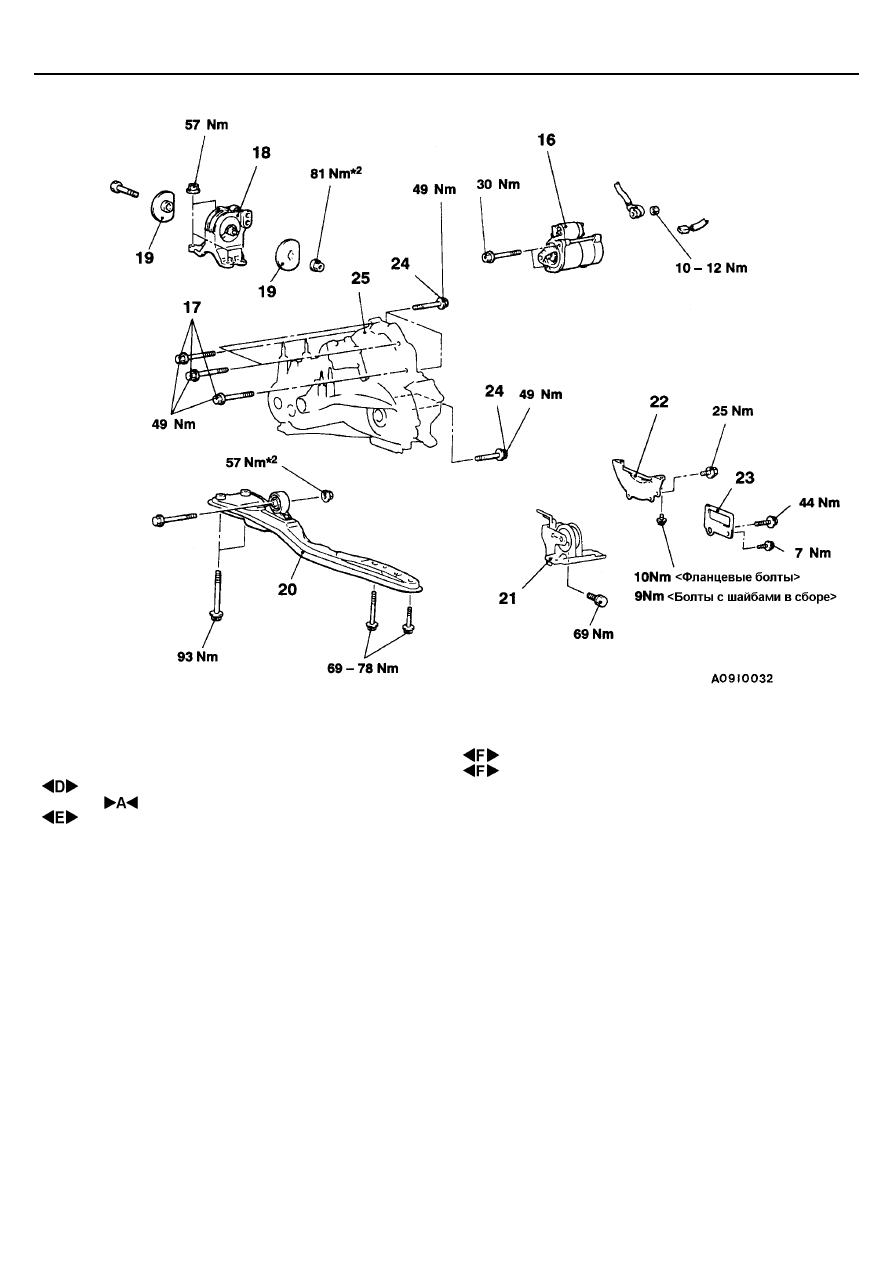

23. Крышка <6A1>
24. Нижние болты крепления КПП
25. Коробка передач в сборе

16. Стартер <4G6, 4D6>
17. Верхние болты крепления
      КПП
18. Кронштейн крепления КПП
19. Стопорный фланец опоры КПП

Ÿ     Вывешивание двигателя и КПП

      в сборе
20. Центральная (продольная) балка
      в сборе
21. Задняя опора двигателя
22. Щиток кожуха маховика <4G6, 4D6>

Внимание:
Соединения в местах, отмеченных знаком "*2", следует
затянуть предварительно, а окончательную затяжку
произвести после полного опускания двигателя на
опоры и полного опускания незагруженного автомобиля
на ровную горизонтальную поверхность.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 - Коробка передач в сборе

22-9

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

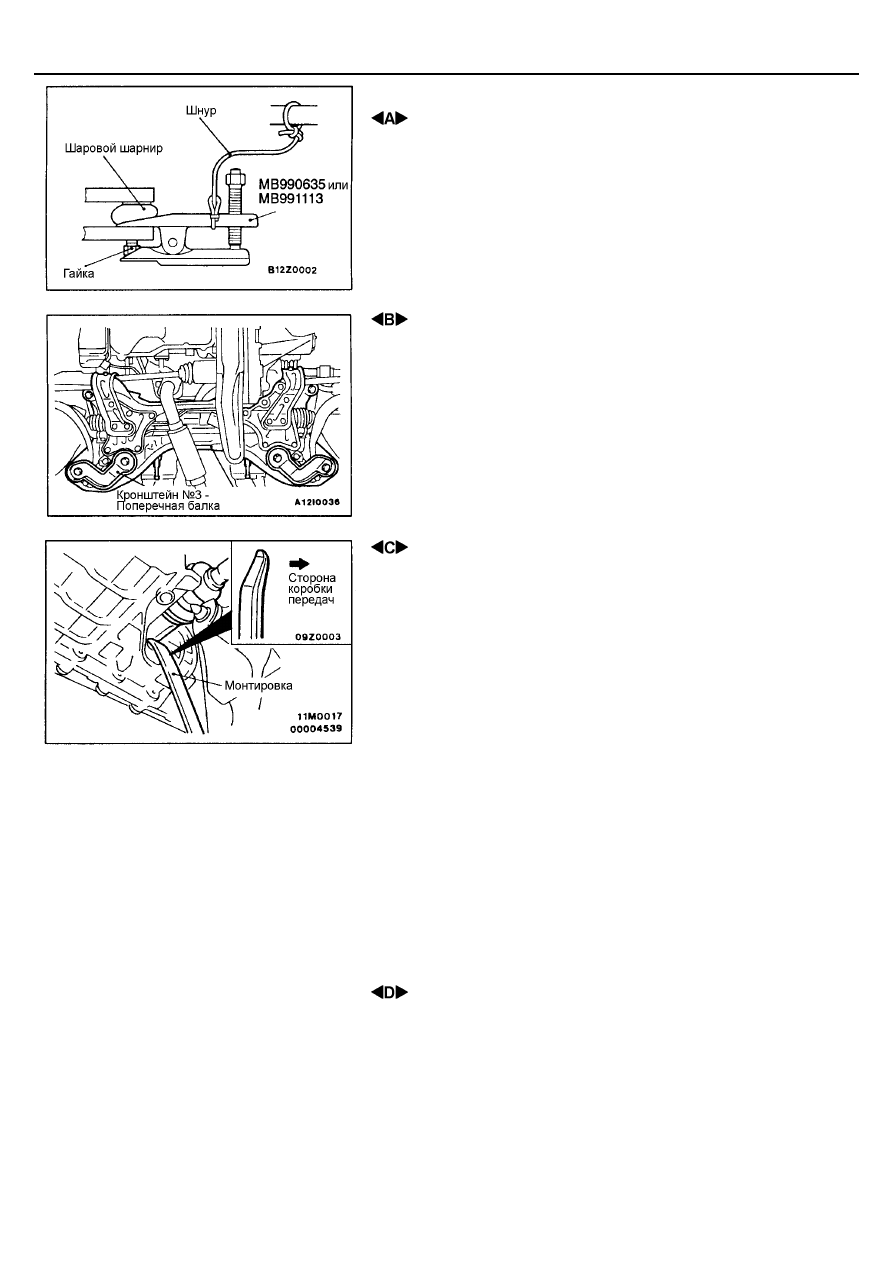

 ОТСОЕДИНЕНИЕ ПАЛЬЦА ШАРОВОГО ШАРНИРА

НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ

Внимание:
1.

Используйте специальный инструмент для ослабления
затяжки гайки пальца шарового шарнира наконечника
рулевой тяги. Только ослабьте затяжку гайки, не снимайте ее
с пальца.

2.

Для предотвращения соскакивания съемника привяжите его
шнуром.

 СНЯТИЕ КРОНШТЕЙНА №3

Кронштейн №3 крепиться вместе с поперечной балкой. Следовательно,
после снятия кронштейна №3, временно закрепите поперечную балку
гайкой и болтом.

 ОТСОЕДИНЕНИЕ ВАЛА ПРИВОДА КОЛЕСА

(1) Для отсоединения вала привода вставьте монтировку между картером

коробки передач и валом привода колеса, как показано на рисунке.
ПРИМЕЧАНИЕ:
Не отсоединяйте вал привода от поворотного кулака и ступицы.
Внимание:
Всегда используйте монтировку, в противном случае будет
поврежден ШРУС трипод (T.J.) вала привода.

(2) Подвесьте с помощью проволоки снятый вал привода колеса так,

чтобы не допустить сильного перегиба в ШРУСах.

(3) Накройте коробку передач ветошью, чтобы не допустить попадания

грязи и посторонних предметов внутрь коробки.

СНЯТИЕ КРОНШТЕЙНА КРЕПЛЕНИЯ КПП

Аккуратно приподнимите КПП в сборе при помощи домкрата и затем
снимите кронштейн крепления КПП.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 - Коробка передач в сборе

22-10

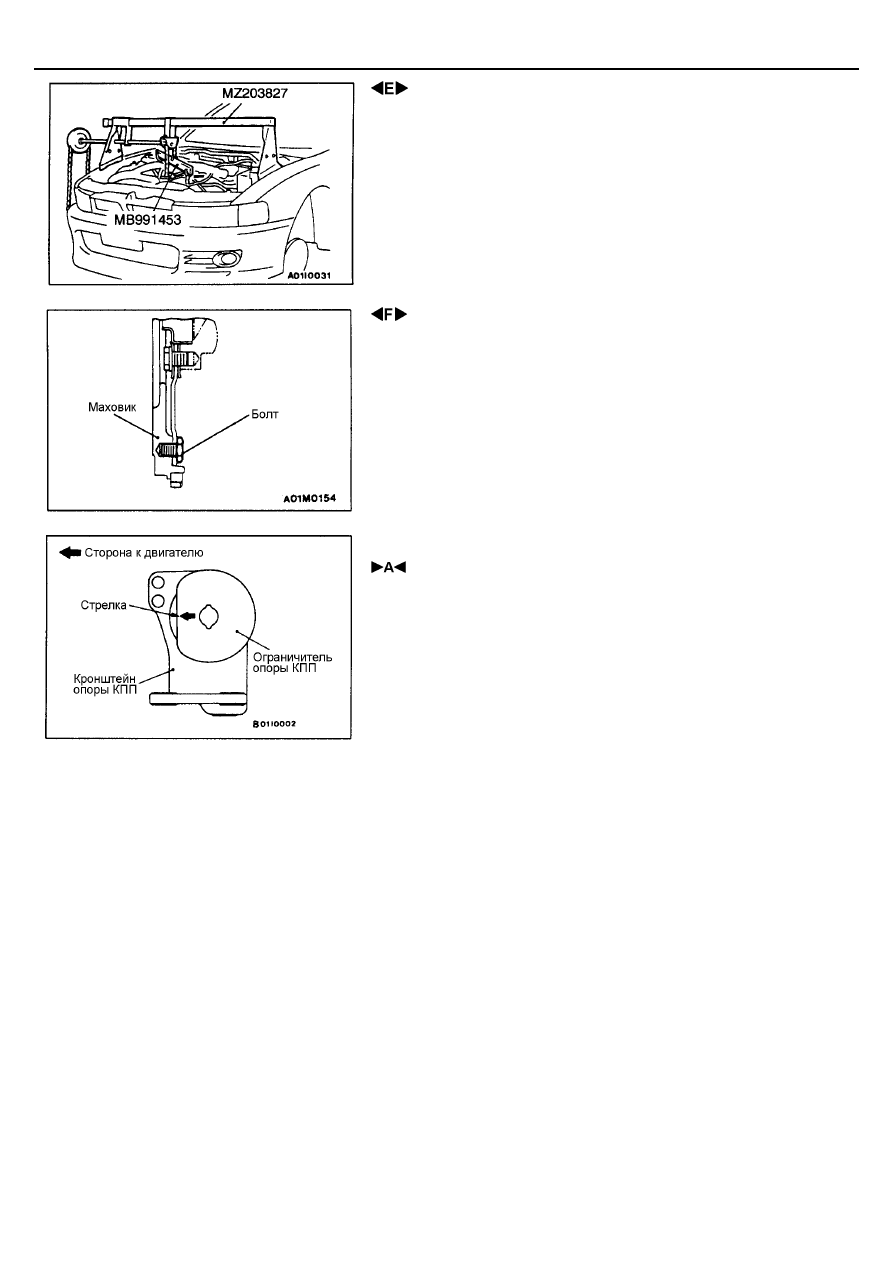

 ПОДДЕРЖКА ДВИГАТЕЛЯ И КПП В СБОРЕ

Установите на автомобиль специальный инструмент (подъемник двигателя
с ручной талью и траверсу) для поддержки двигателя и КПП в сборе.

 СНЯТИЕ НИЖНИХ БОЛТОВ КРЕПЛЕНИЯ КПП

И КПП В СБОРЕ

1.

Вывесите КПП в сборе с помощью трансмиссионного домкрата.

2.

Отверните нижние болты крепления КПП в сборе, и опустите КПП в
сборе для ее снятия.
Внимание:
Не отворачивайте показанный на рисунке болт крепления
маховика. Если отвернуть этот болт, маховик будет
разбалансирован и поврежден.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ОГРАНИЧИТЕЛЯ ОПОРЫ КПП

Установите ограничитель опоры коробки передач таким образом, чтобы
стрелка на фланце указывала направление, показанное на рисунке.

52A-1

СОДЕРЖАНИЕ

ОБОРУДОВАНИЕ САЛОНА ............................................................................................. 52А

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS) .................... 52В

52A-2

СОДЕРЖАНИЕ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ..................... 3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................. 3

ПАНЕЛЬ ПРИБОРОВ* .................................. 3

НАПОЛЬНАЯ КОНСОЛЬ .............................. 7

ОБЛИЦОВКА................................................. 8

ВНУТРЕННЕЕ ЗЕРКАЛО
ЗАДНЕГО ВИДА.......................................... 11

ПЕРЕДНЕЕ СИДЕНИЕ*............................... 11

ЗАДНЕЕ СИДЕНИЕ ..................................... 17

РЕМЕНЬ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО СИДЕНИЯ.............................. 19

РЕМЕНЬ БЕЗОПАСНОСТИ
ЗАДНЕГО СИДЕНИЯ .................................. 20

ПРЕДУПРЕЖДЕНИЕ!
Предупреждение относительно обслуживания автомобилей, оборудованных дополнительной системой пассивной

безопасности (SRS)!

(1) Неквалифицированное обслуживание или ремонт какого-либо компонента системы SRS (а также связанного с

системой SRS компонента) может привести к травме или смерти обслуживающего персонала (в результате
несанкционированного срабатывания надувной подушки безопасности), либо водителя и переднего пассажира (в
результате неработоспособности системы SRS после неквалифицированного обслуживания или ремонта).

(2) Техническое обслуживание или ремонт любого компонента системы SRS (либо связанного с ней компонента)

должно выполняться только официальным дилером MITSUBISHI.

(3) Технический персонал дилера MITSUBISHI обязан тщательно изучить данное Руководство, в особенности главу

52В - Дополнительная система пассивной безопасности (SRS), прежде чем приступать к обслуживанию или
ремонту какого-либо компонента системы SRS (либо связанного с ней компонента).

ПРИМЕЧАНИЕ:
В систему SRS входят следующие компоненты: электронный блок управления SRS, контрольная лампа SRS,
модули надувной подушки безопасности, пружина часового типа и соединительные провода. Другие, связанные с
системой SRS компоненты (которые необходимо снять/установить в связи с обслуживанием или ремонтом
системы SRS) обозначены в тексте знаком (*).

ОБОРУДОВАНИЕ САЛОНА -

Основные данные для регулировок и контроля /
Специальный инструмент / Панель приборов

52A-3

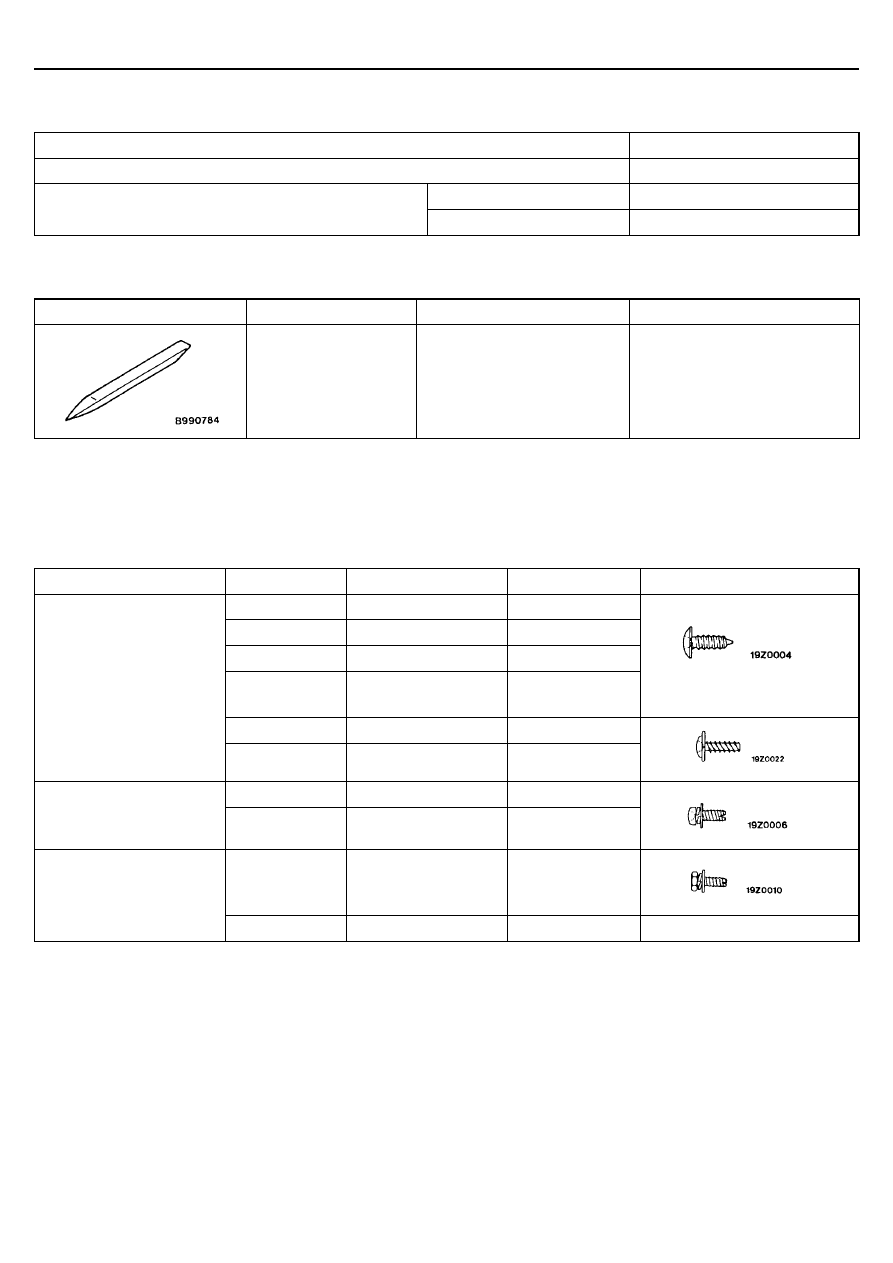

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальное значение

Сопротивление спирали подогревателя спинки сидения (между выводами), Ом

Примерно 8

Между выводами 2 и 3

Примерно 8

Сопротивление спирали подогревателя подушки сидения
(между выводами), Ом

Между выводами 1 и  2

0

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Использование

МВ990784

Съемник деталей отделки

Снятие переключателя,
облицовки и т. п.

ПАНЕЛЬ ПРИБОРОВ

СНЯТИЕ И УСТАНОВКА

Для установки панели приборов используются различные типы болтов и винтов, которые описаны ниже в таблице.
Они также обозначены соответствующими символами на рисунках.

Название

Обозначение

Размер, мм (D x L)

Цвет

Вид

A

5 х 12

-

B

5 х 14

-

C

5 х 16

-

D

4 х 25

Черный

E

5 х 12

-

Саморез

F

5 х 20

-

G

5 х 16

-

Винт в сборе с шайбой

H

5 х 20

-

I

6 х 16

-

Болт в сборе с шайбой

J

6 х 20

-

D = диаметр резьбы
L = Длина рабочей части (болта)

ОБОРУДОВАНИЕ САЛОНА -

Панель приборов

52A-4

ВНИМАНИЕ: SRS
Перед снятием / установкой модуля подушки
безопасности пассажира, всегда смотрите процедуры

в Главе 52В – Модуль подушки безопасности и
часовая пружина.

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

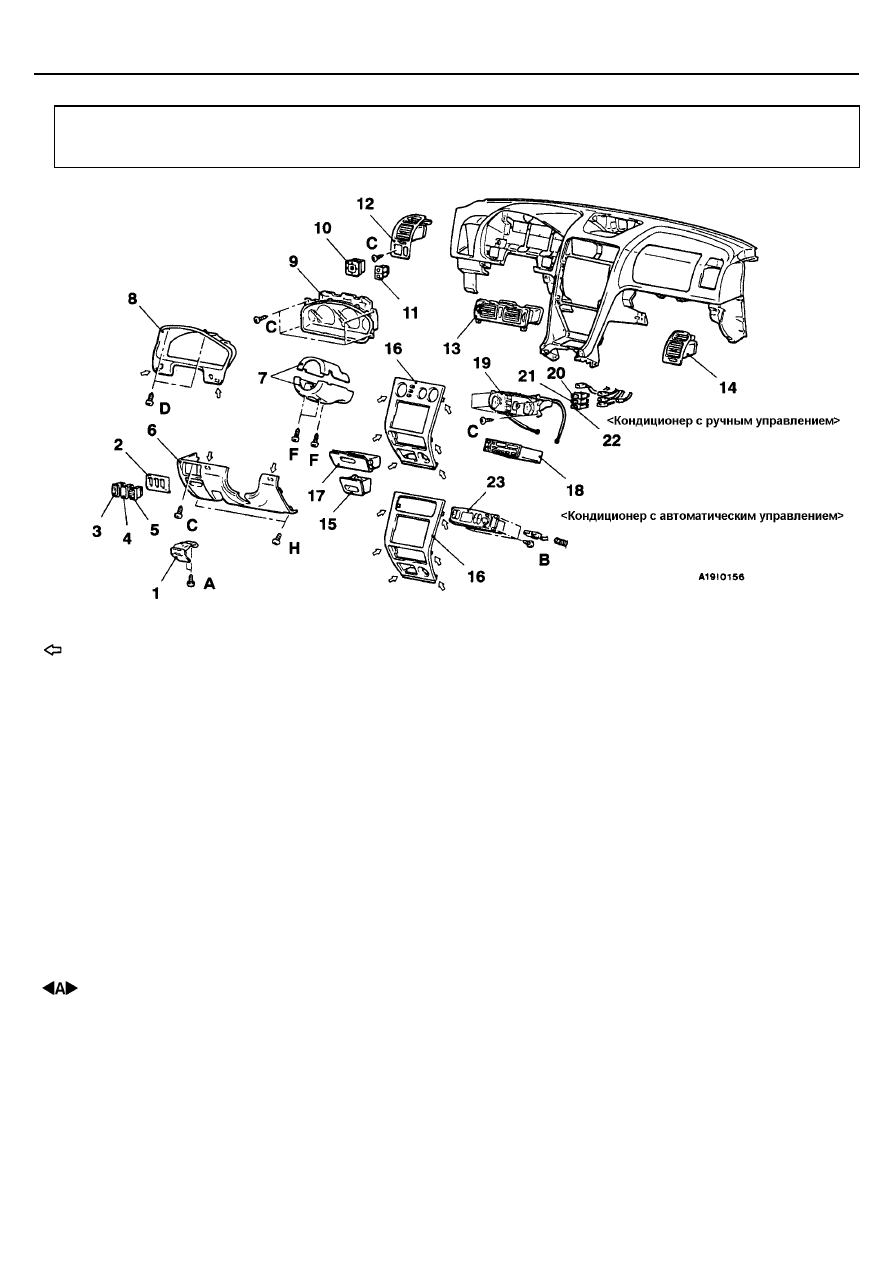

Последовательность снятия деталей
1. Ручка привода замка капота
2. Облицовка (накладка) переключателей
3. Переключатель противобуксовочной

системы (TCL) или главный переключатель
круиз-контроля

4. Переключатель противобуксовочной

системы (TCL) или заглушка

5. Переключатель корректора фар
6. Нижняя крышка
7. Крышка рулевой колонки
8. Облицовка (накладка) комбинации

приборов

9. Комбинация приборов
10. Переключатель управления приводом

боковых зеркал заднего вида

11. Выключатель противотуманных фар
12. Боковой дефлектор в сборе (левый)
13. Центральный дефлектор в сборе
14. Боковой дефлектор в сборе (правый)

15. Пепельница

•

    Панель напольной консоли (См. стр. 52А-7)

16. Панель центральной консоли
17. Отделение для очков
18. Радиомагнитола
19. Управление отопителем в сборе

(См. Главу 55 – Кондиционер с ручным
управлением)

20. Выключатель обогревателя заднего стекла
21. Выключатель кондиционера
22. Переключатель рециркуляция / вентиляция
23. Панель управления кондиционером и

электронный блок управления в сборе
