Brilliance M2 Junjie. Руководство по ремонту - часть 40

КУЗОВ

 – Люк

42-66

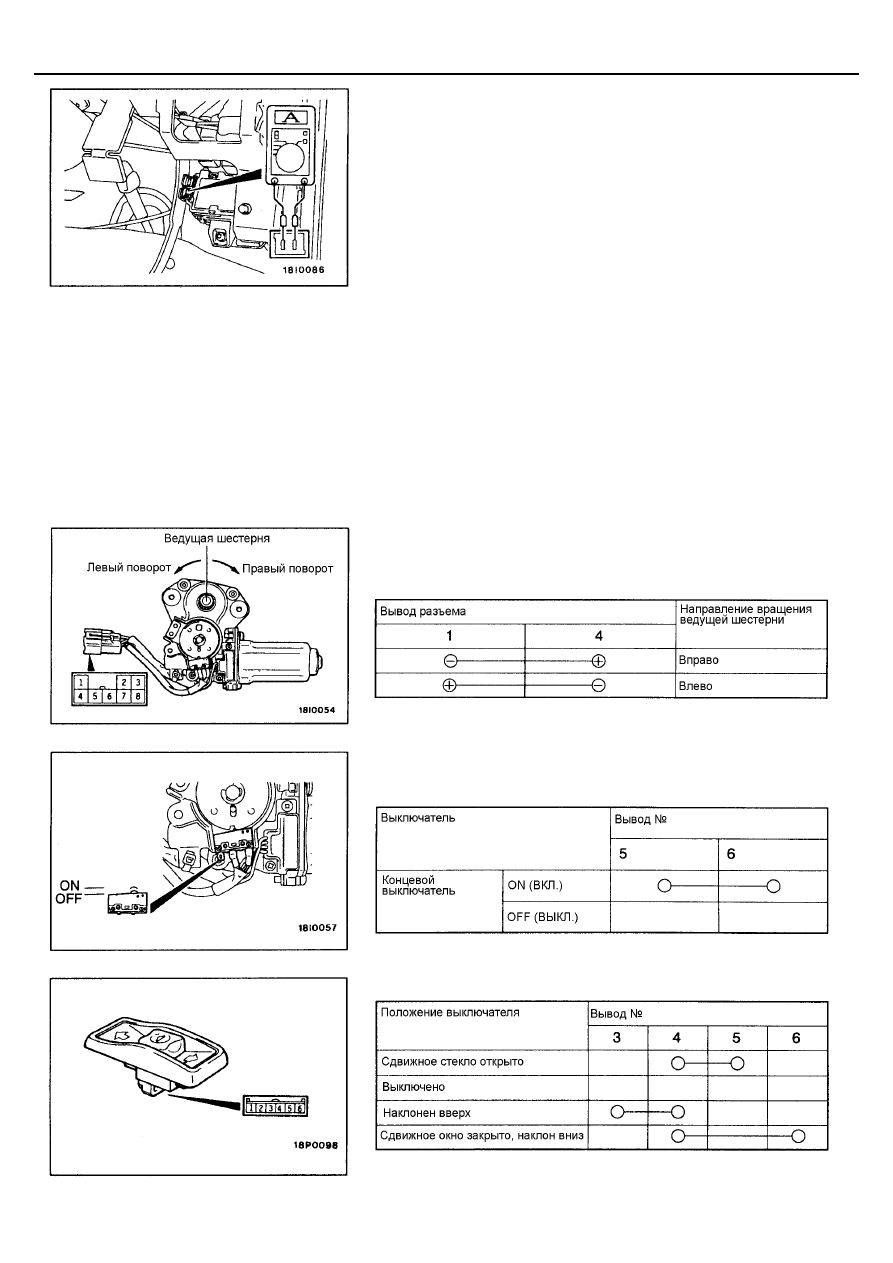

ПРОВЕРКА

ПРОВЕРКА РАБОЧЕЙ СИЛЫ ТОКА ПРИВОДА СТЕКЛА
КРЫШКИ ЛЮКА

1.

Снимите предохранитель привода люка и подсоедините тестер как
показано на рисунке.

2.

Нажмите переключатель электропривода люка в положение ON (ВКЛ).
и измерьте величины рабочего тока в диапазонах между положениями
люка, когда он начинает движение, полностью открыт, полностью за-
крыт и когда он полностью приподнят вверх.
Номинальное значение: 7 А или меньше (при 20

°°°°

С)

3.

Если рабочий ток превышает номинальное значение, проверьте сле-
дующие моменты.

•



Правильность установки, коробление или заклинивание люка в
сборе.

•



Заедание троса привода люка

•



Перекос крышки люка

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА КРЫ-
ШИ

Проверьте направление вращения ведущей шестерни, когда аккумулятор-
ная батарея подсоединена к разъему.

ПРОВЕРКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ

Снимите концевой выключатель с электродвигателя привода люка крыши,
и затем проверьте работу концевого выключателя.

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА ЛЮКА

КУЗОВ

 – Люк

42-67

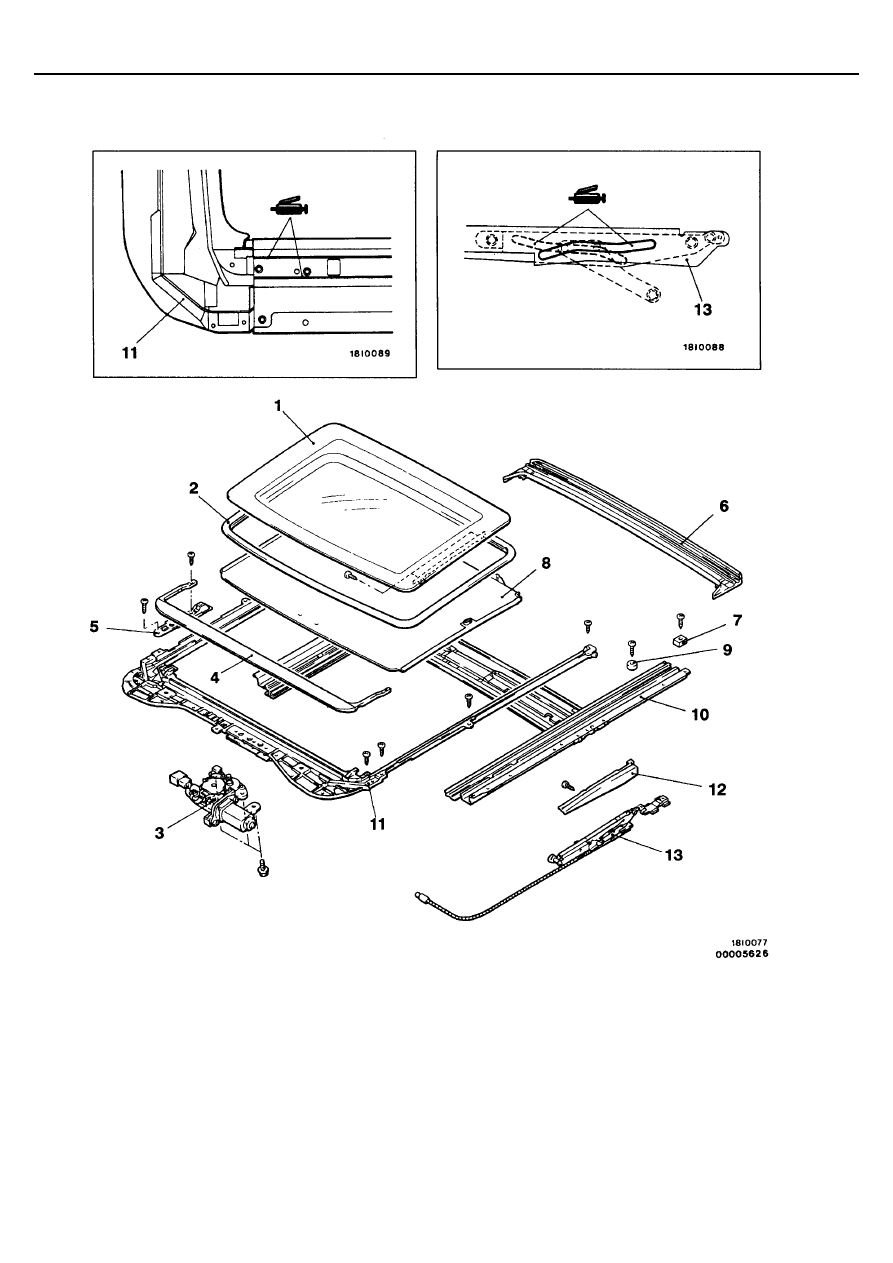

РАЗБОРКА И СБОРКА

<Седан>

Последовательность снятия деталей
1. Стекло крышки люка в сборе
2. Уплотнитель
3. Электродвигатель привода люка
4. Панель дефлектора крыши
5. Направляющий блок
6. Водоотводящий канал крыши
7. Ограничитель панели

8. Шторка в сборе
9. Ограничитель направляющей
10. Направляющая
11. Корпус
12. Боковой дефлектор
13. Трос привода в сборе

КУЗОВ

 – Люк

42-68

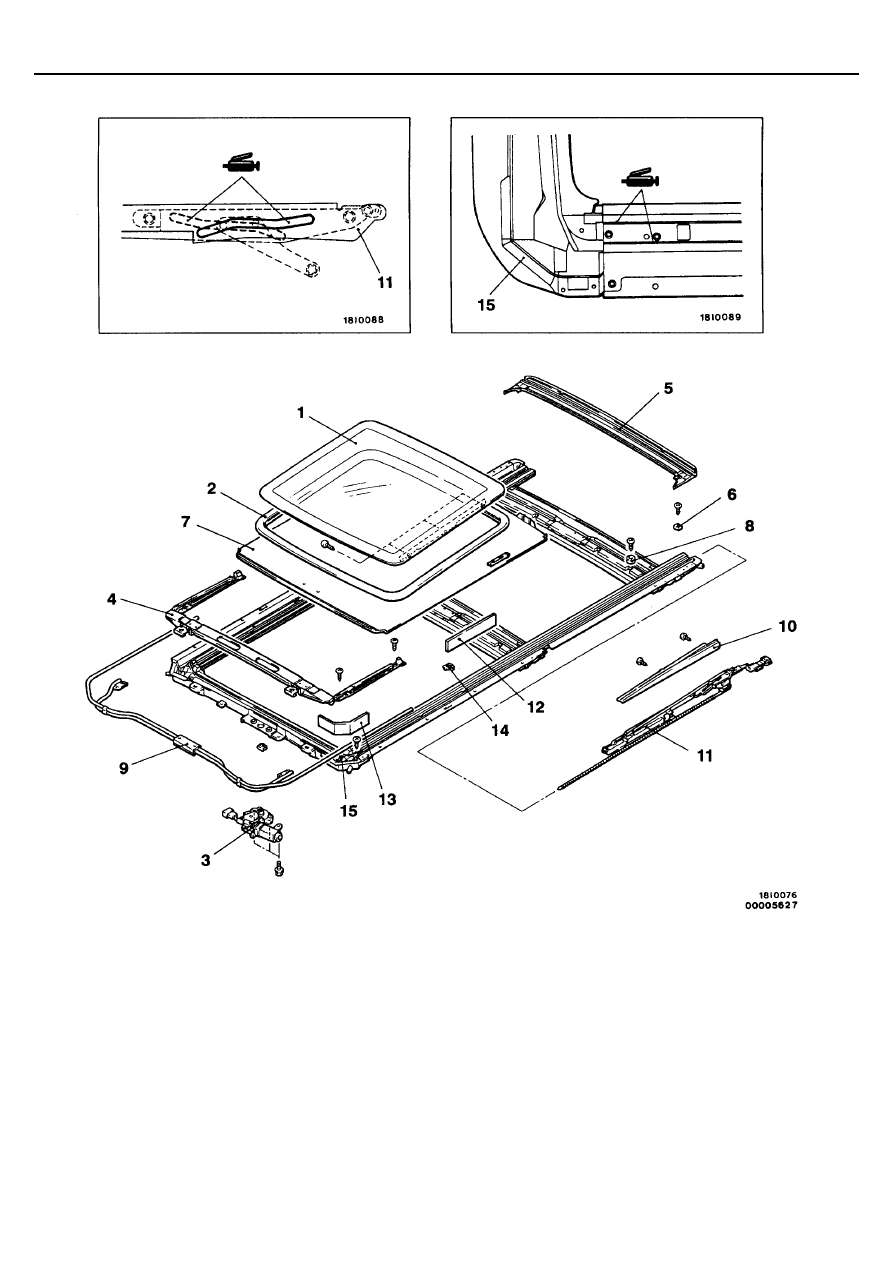

<Универсал>

Последовательность снятия деталей
1. Стекло крышки люка в сборе
2. Уплотнитель
3. Электродвигатель привода люка
4. Панель дефлектора крыши
5. Водоотводящий канал крыши
6. Ограничитель панели
7. Шторка в сборе
8. Ограничитель направляющей

9. Направляющая оболочка троса
10. Боковой дефлектор
11. Трос привода в сборе
12. Уплотнитель
13. Уплотнитель
14. Фиксатор
15. Направляющая

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ -

Смазочные материалы /
Специальные инструменты

22-2

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Наименование

Рекомендуемый смазочный материал

Объем, л

Трансмиссионное масло

Масло для гипоидных передач SAE 75W-90
или 75W-85W по классификации API GL-4

2,2

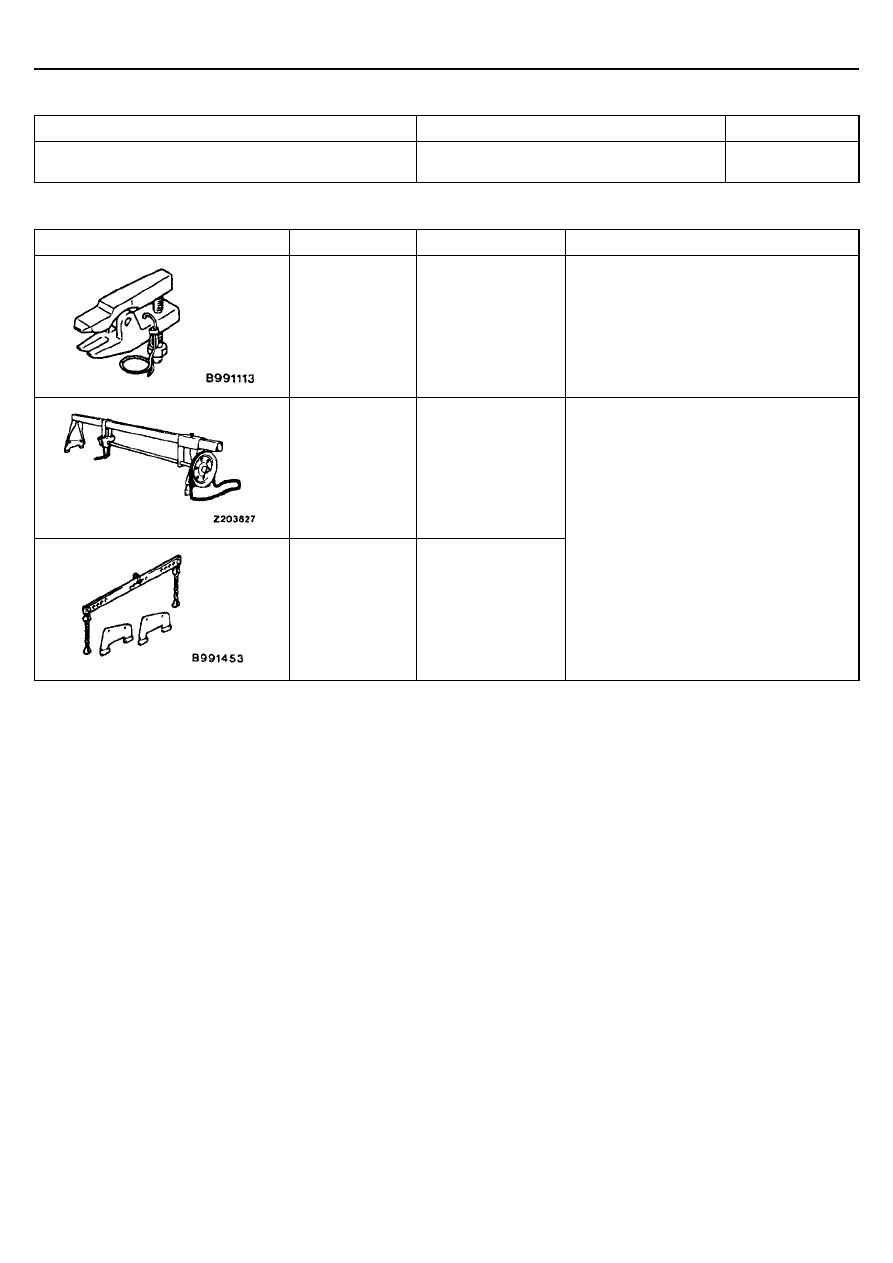

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Наименование

Назначение

MB 990635 или
MB 991113

Съемник
наконечника
рулевой тяги

Отсоединение (пальца шарового шарнира)
наконечника рулевой тяги и (пальца
шарового шарнира) нижнего рычага от
поворотного кулака

Основное
сервисное
оборудование

MZ 203827

Подъемник
двигателя

MB 991453

Траверса для
снятия/установки
двигателя

Поддержка двигателя (в сборе) при снятии
и установке коробки передач

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ -

Технические операции
на автомобиле

22-3

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

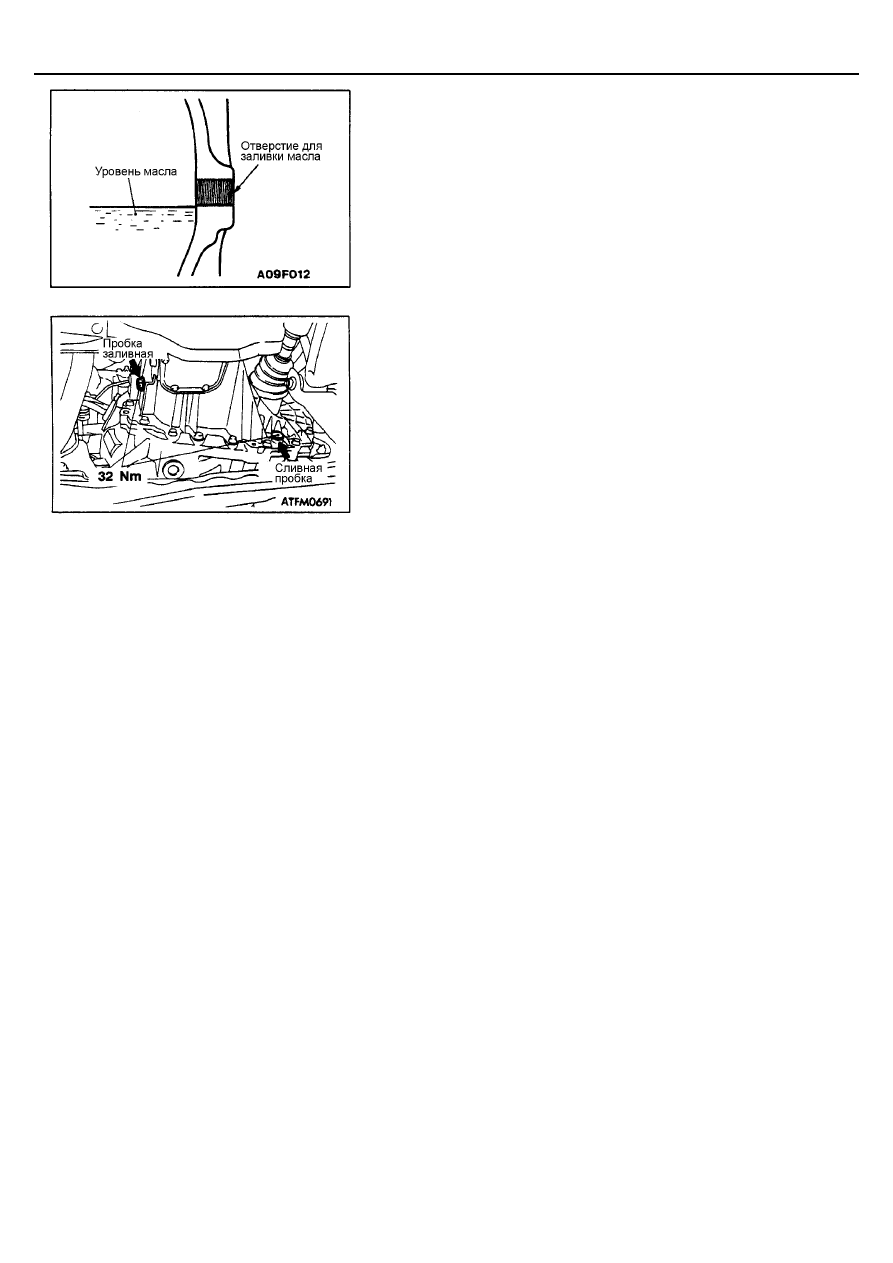

ПРОВЕРКА УРОВНЯ МАСЛА

(1) Отверните заливную пробку.
(2) Уровень масла должен находиться на уровне нижнего края заливного

отверстия.

(3)  Проверьте, чтобы масло не было заметно грязным и обладало

соответствующей вязкостью.

(4)  Заверните заливную пробку указанным моментом.

Момент затяжки: 32 Н

⋅⋅⋅⋅

м

ЗАМЕНА МАСЛА В КОРОБКЕ ПЕРЕДАЧ

(1) Отверните сливную пробку и слейте масло.
(2) Заверните сливную пробку указанным моментом.
(3) Отверните заливную пробку и залейте новое масло до указанного

уровня.
Рекомендуемое трансмиссионное масло:

Масло для гипоидных передач SAE - 75W-90 или 75W-85W;
API - GL-4.

Объем: 2,2 л

(4) Заверните заливную пробку указанным моментом затяжки.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 -

Механизм переключения
передач

22-4

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операции

•



Снятие и установка воздушного фильтра в сборе

•



Снятие и установка аккумуляторной батареи и

подставки аккумуляторной батареи

Внимание: Система SRS
При снятии и установке тросов и тяг механизма
переключения передач будьте осторожны, чтобы не задеть
иле не ударить электронный блок управления SRS.

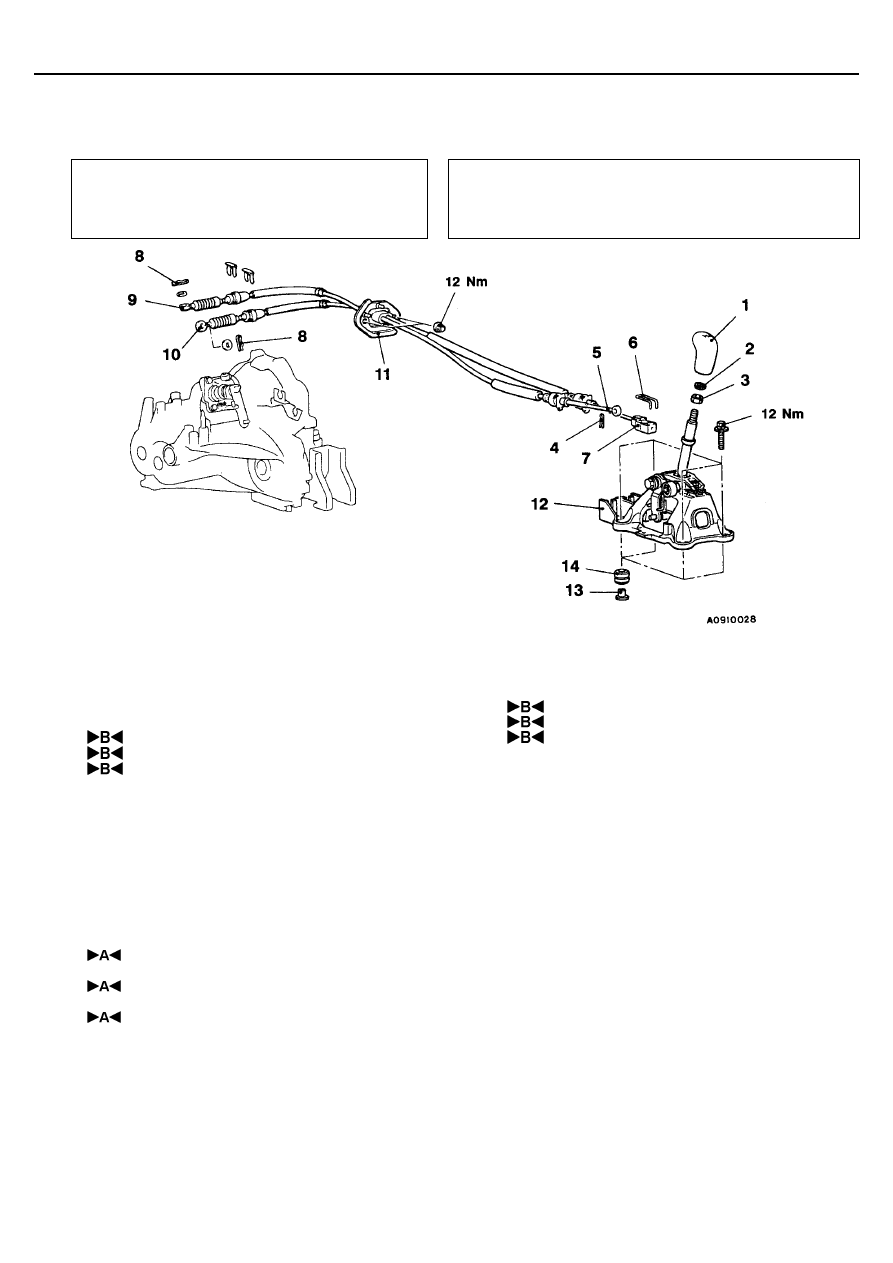

Последовательность снятия троса
переключения передач и троса выбора
передач в сборе

Последовательность снятия рычага
переключения передач

Ÿ  Нижняя крышка и боковая крышка

(См. Главу 52В – Панель приборов.)
1. Рукоятка рычага переключения передач
2. Пружинная шайба
3. Гайка

Ÿ  Напольный вещевой ящик

   (См. Главу 52А.)
4. Шплинт
5. Соединение троса механизма выбора
    передач (со стороны рычага
    переключения передач)
6. Зажим
7. Соединение троса переключения
    передач (со стороны рычага
    переключения передач)
8. Шплинт
9. Соединение троса механизма выбора
    передач (со стороны КПП)
10. Соединение троса переключения
    передач (со стороны КПП)
11. Трос переключения передач в сборе
    и трос механизма выбора передач
    в сборе

1. Рукоятка рычага переключения передач
2. Пружинная шайба
3. Гайка

Ÿ  Напольный вещевой ящик

   (См. Главу 52А.)
4. Шплинт
5. Соединение троса механизма выбора
    передач (со стороны рычага
    переключения передач)
6. Зажим
7. Соединение троса переключения передач
    (со стороны рычага переключения
    передач)
12. Рычаг переключения передач в сборе
13. Дистанционная втулка
14. Втулка

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 -

Механизм переключения
передач

22-5

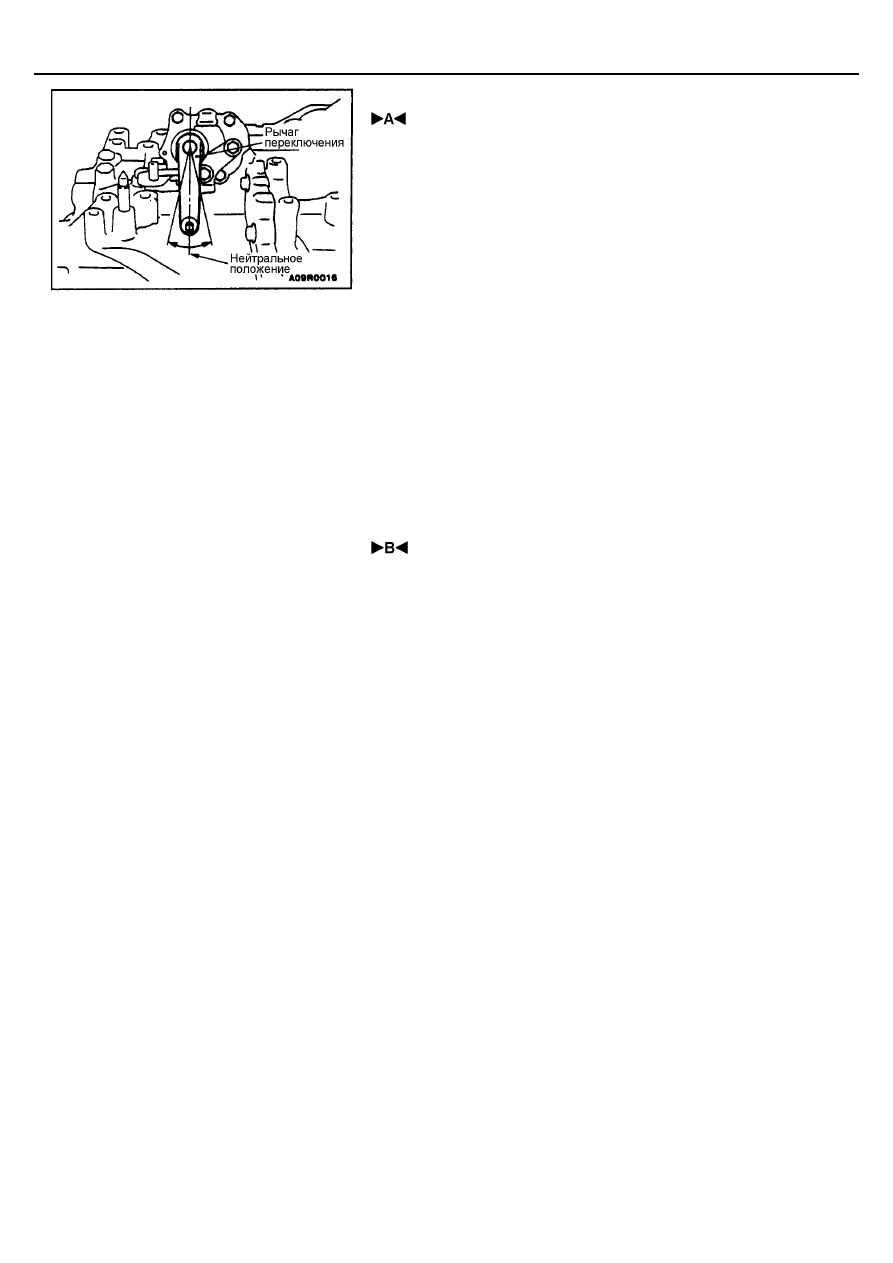

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ



ТРОСЫ ВЫБОРА И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В

СБОРЕ / СОЕДИНЕНИЕ ТРОСА ВЫБОРА ПЕРЕДАЧ /
СОЕДИНЕНИЕ ТРОСА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

(1) Установите рычаги переключения передач со стороны коробки

передач и со стороны салона в нейтральное положение.

(2) Для рычага выбора передач со стороны коробки передач белая и

желтая метки на наконечниках тросов выбора и переключения
передач должны быть напротив шплинтов.

(3) Поочередно включите рычагом переключения передач все передачи,

и проверьте, что переключение происходит плавно, без заеданий.

  УСТАНОВКА ГАЙКИ / ПРУЖИННОЙ ШАЙБЫ /

РУКОЯТКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

(1) Заверните гайку вручную до упора, затем отверните на пол-оборота и

установите пружинную шайбу.

(2) Заворачивайте рукоятку рычага, пока она не соприкоснется с

пружинной шайбой, затем заверните ее еще на один оборот. После
этого доверните рукоятку, чтобы пиктограмма переключения передач
на рукоятке располагалась в штатном положении.

(3) Если не удается добиться удобного расположения схемы на рукоятке,

то чтобы установить удобное расположение схемы переключения
передач рукоятку можно отвернуть максимум на один оборот.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

 -

Рычаг переключения передач
в сборе

22-6

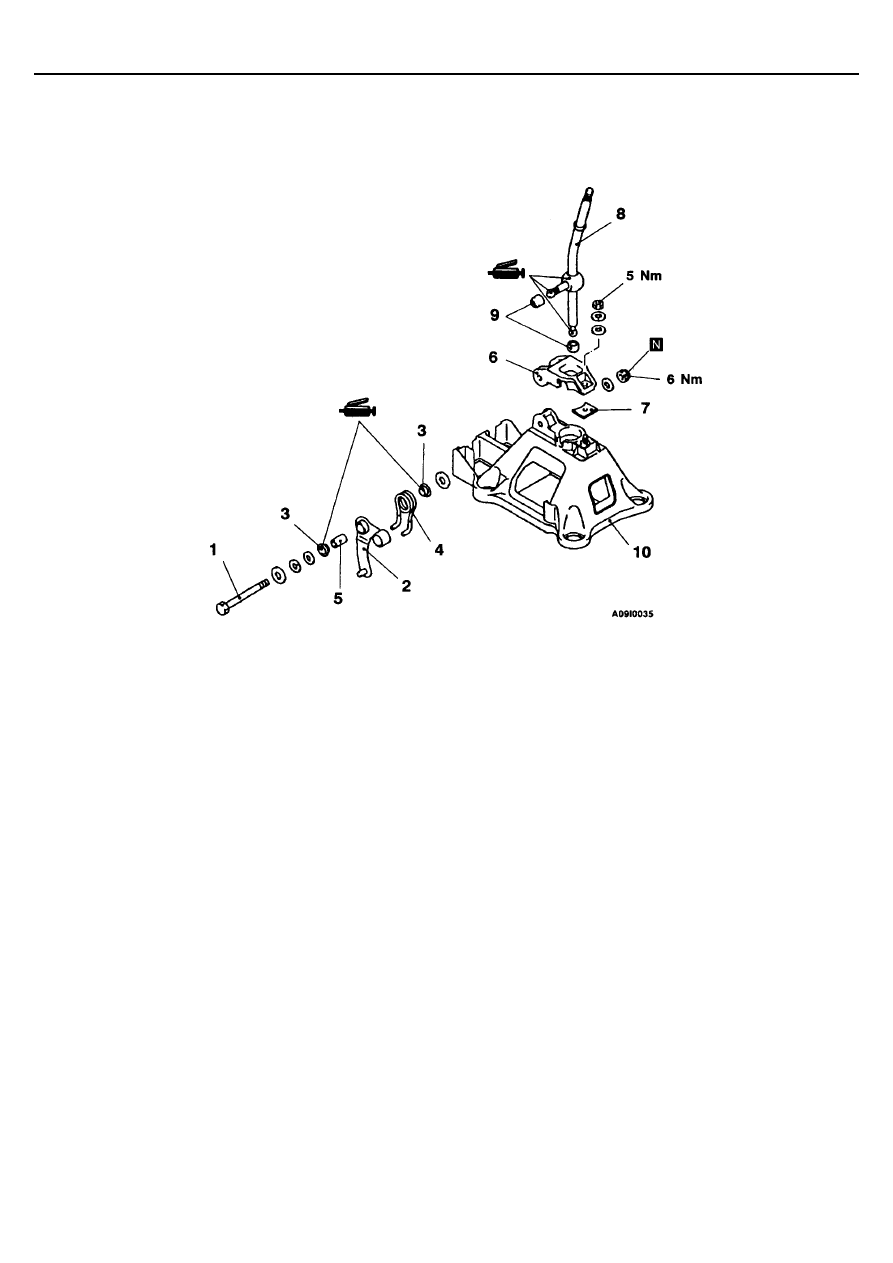

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ
РАЗБОРКА И СБОРКА

Последовательность разборки
1. Болт
2. Рычаг выбора передач
3. Втулка
4. Пружина возвратная
5. Гильза

6. Крышка
7. Регулировочная шайба
8. Рычаг переключения передач
9. Втулка рычага переключения передач
10. Кронштейн рычага переключения передач
