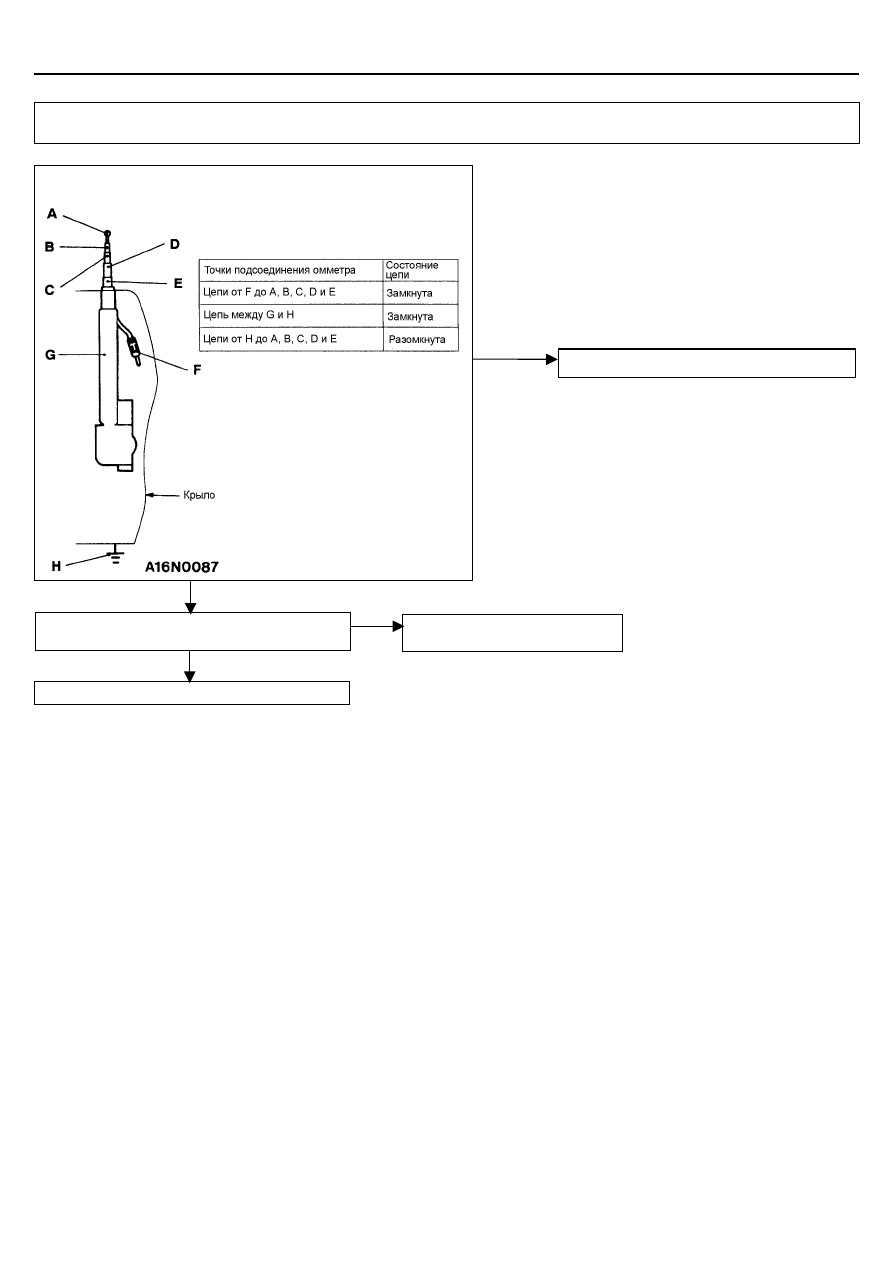

D-2 Антенна с электроприводом выдвигается и убирается, но не принимает сигнал.

В порядке ли сама антенна?

Отремонтируйте или замените ее.

Нет

Нормально ли все работает при прямом подключении

новой антенны в сборе к магнитоле.

Да

Нет

См. В «Определение неисправностей

магнитолы»

Замените трос антенного фидера.

Да

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-72

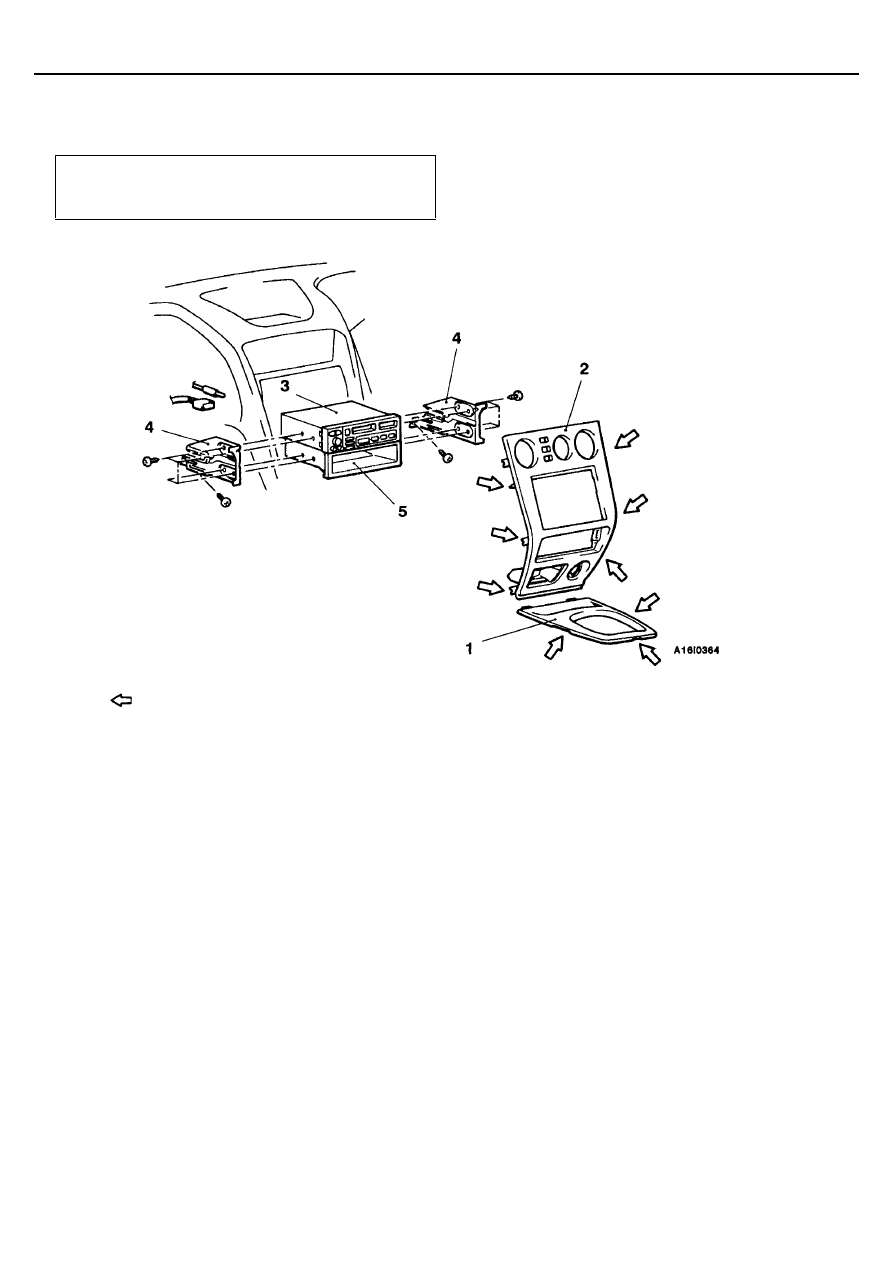

МАГНИТОЛА

СНЯТИЕ И УСТАНОВКА

Операция, выполняемая перед снятием и после ус-
тановки
Снятие и установка пепельницы и кармана для солнце-
защитных очков

ПРИМЕЧАНИЕ:

: Положение металлических зажимов

Последовательность снятия деталей
1. Панель напольной консоли
2. Панель центральной консоли в сборе
3. Магнитола
4. Кронштейн крепления магнитолы
5. Ящик

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 - Динамик

54-73

ДИНАМИКИ

СНЯТИЕ И УСТАНОВКА

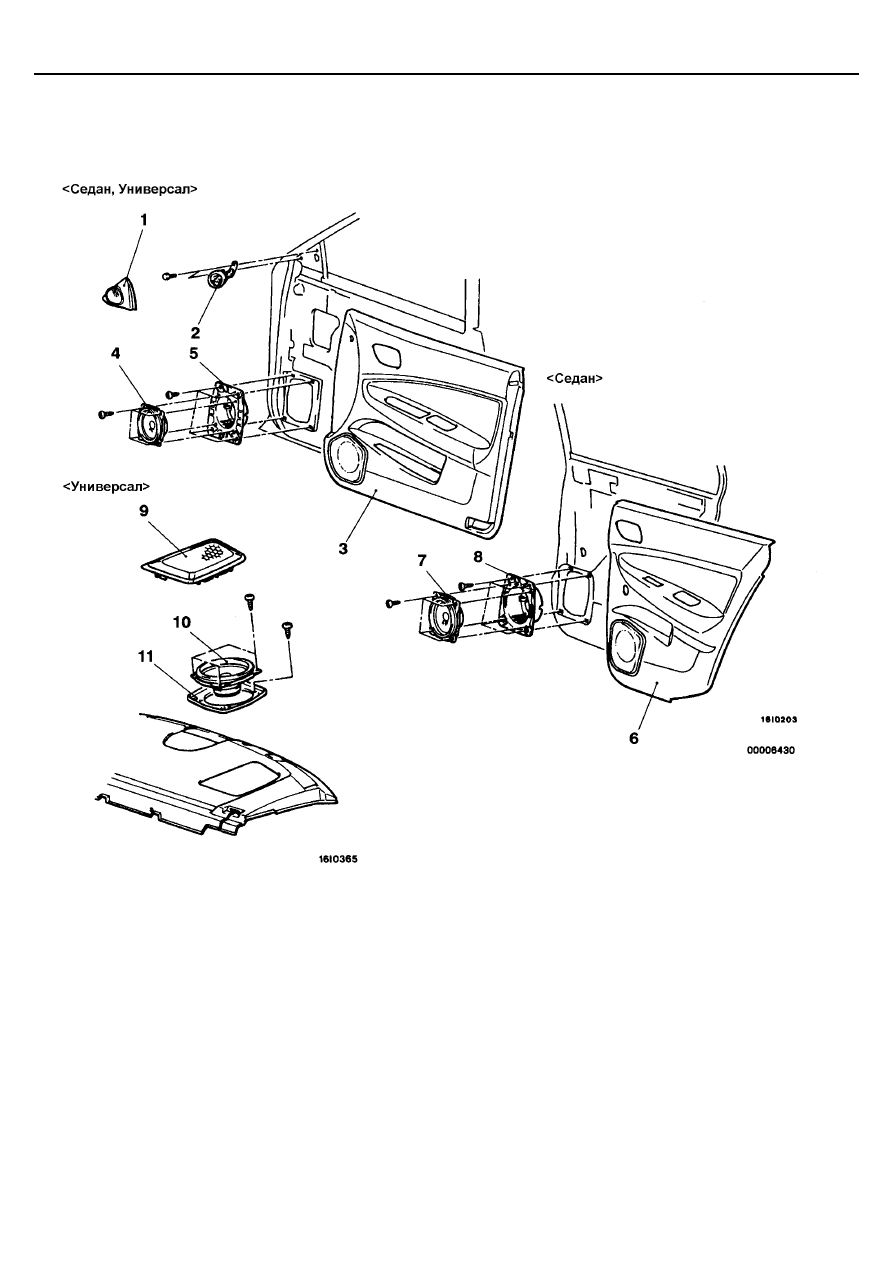

Последовательность снятия динамика
(передней двери)
1. Крышка высокочастотного динамика

<Автомобили с 6-ю динамиками>

2. Высокочастотный динамик <Автомобили

с 6-ю динамиками>

3. Облицовка передней двери

(См. Главу 42).

4. Динамик
5. Крышка динамика

Последовательность снятия динамика (задней
двери)
6. Облицовка задней двери

(См. главу 42).

7. Динамик
8. Крышка динамика

Последовательность снятия динамика (задней
полки)
9. Накладка динамика
10. Динамик
11. Кронштейн динамика

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Антенна

54-74

АНТЕННА

СНЯТИЕ И УСТАНОВКА

<Седан – Автомобили, оборудованные выдвижной антенной с электроприводом>

<Седан – Автомобили, оборудованные выдвижной антенной без электропривода>

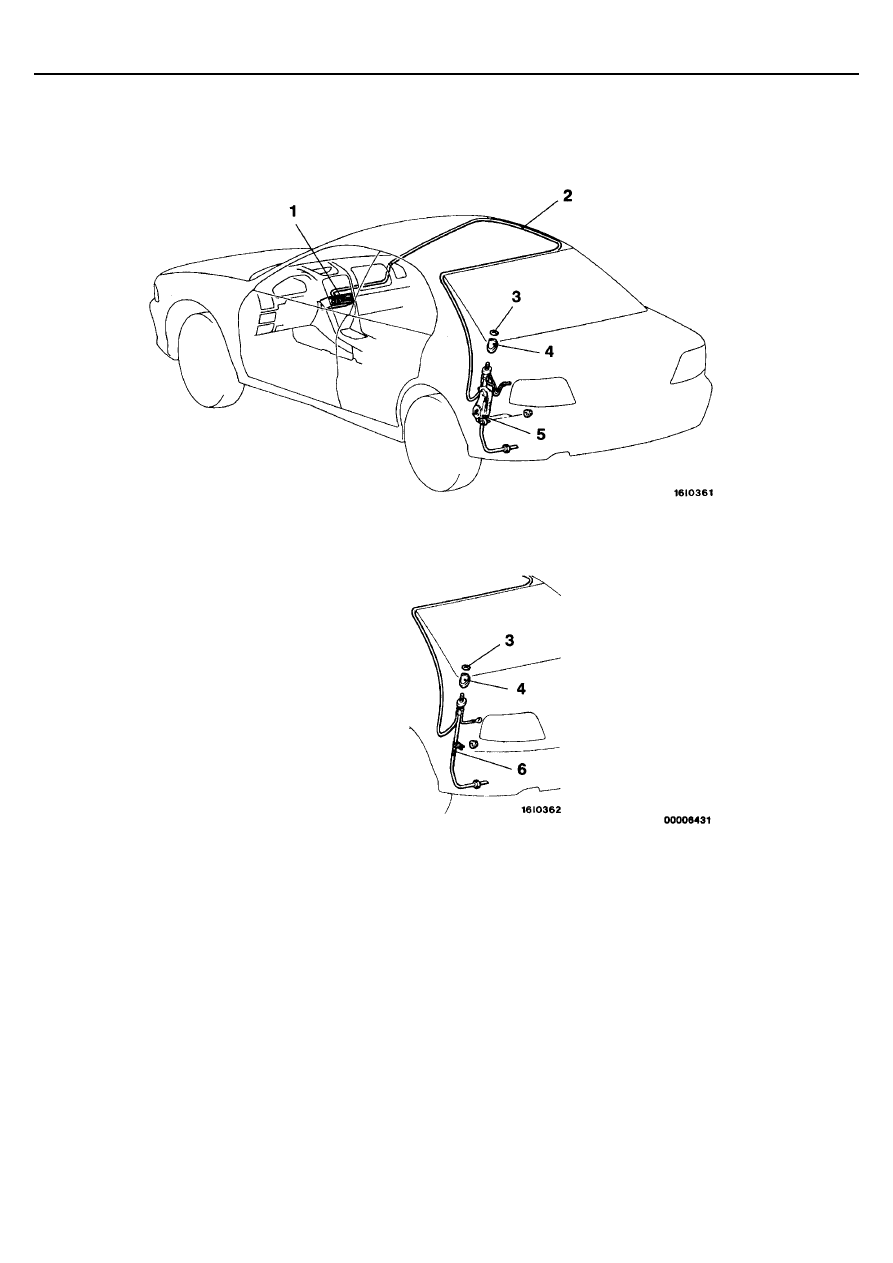

Последовательность снятия антенного
фидера
1. Магнитола

•

  Панель приборов (См. Главу 52А).

•

  Облицовка передней стойки

(См. Главу 52А).

•

  Облицовка центральной стойки

(См. Главу 52А).

•

  Облицовка задней стойки (См. Главу 52А).

•

  Облицовка потолка

2. Антенный фидер

Последовательность снятия антенны с
электроприводом или антенны с выдвиж-
ным элементом

•

  Боковая облицовка багажника (левая)

(См. Главу 52А.)

3. Круглая гайка
4. Основание
5. Выдвижная антенна с электроприводом
6. Выдвижная антенна без электропривода

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Антенна

54-75

<Универсал>

Последовательность снятия антенного
фидера
1. Магнитола

•

  Панель приборов

•

  Облицовка передней стойки

(См. Главу 52А).

•

  Облицовка центральной стойки

(См. Главу 52А).

•

  Облицовка багажника верхняя боковая

(См. Главу 52А).

•

  Облицовка потолка

2. Антенный фидер

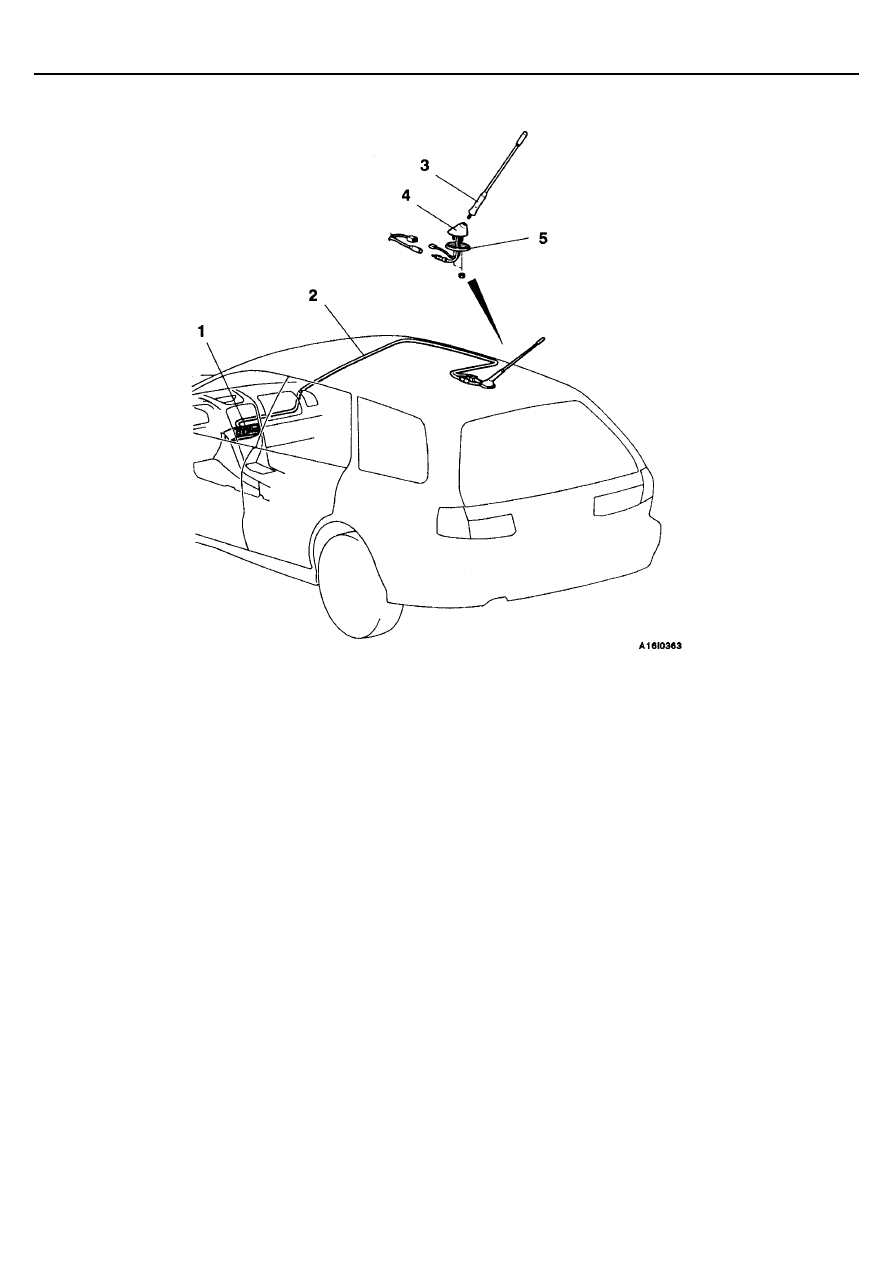

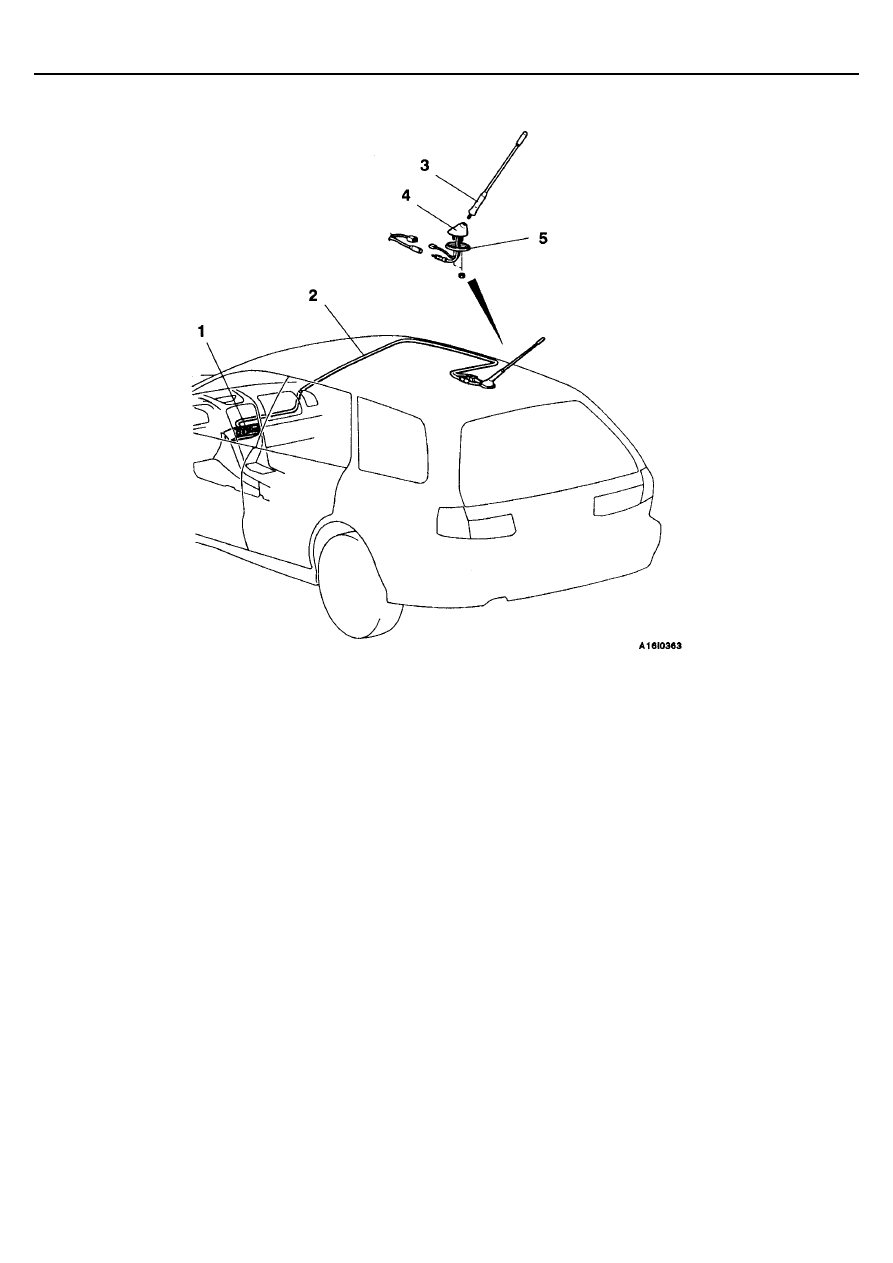

Последовательность снятия антенны
(установленной на крыше)
3. Антенна

•

  Облицовка потолка

4. Крышка
5. Уплотнитель

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Антенна

54-76

ПРОВЕРКА

ПРОВЕРКА АНТЕННЫ С ЭЛЕКТРОПРИВОДОМ В СБОРЕ

1.

Соедините цепь как указано жирными линиями на рисунке.

2.

Проверьте, что антенна с электроприводом выдвигается при соедине-
нии цепи, указанной пунктирной линией.

3.

Проверьте, что антенна с электроприводом полностью убирается при
отсоединении соединения, указанного пунктирной линией.

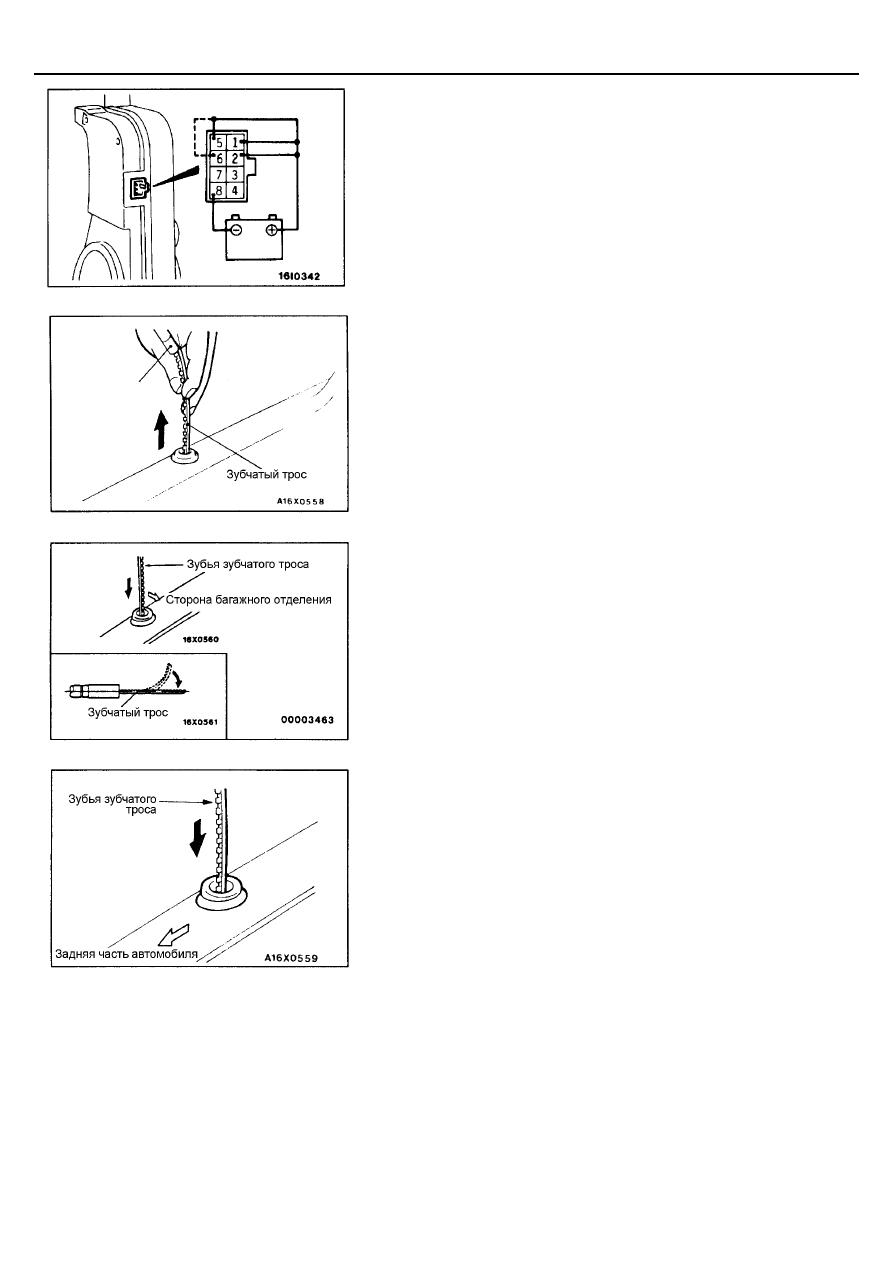

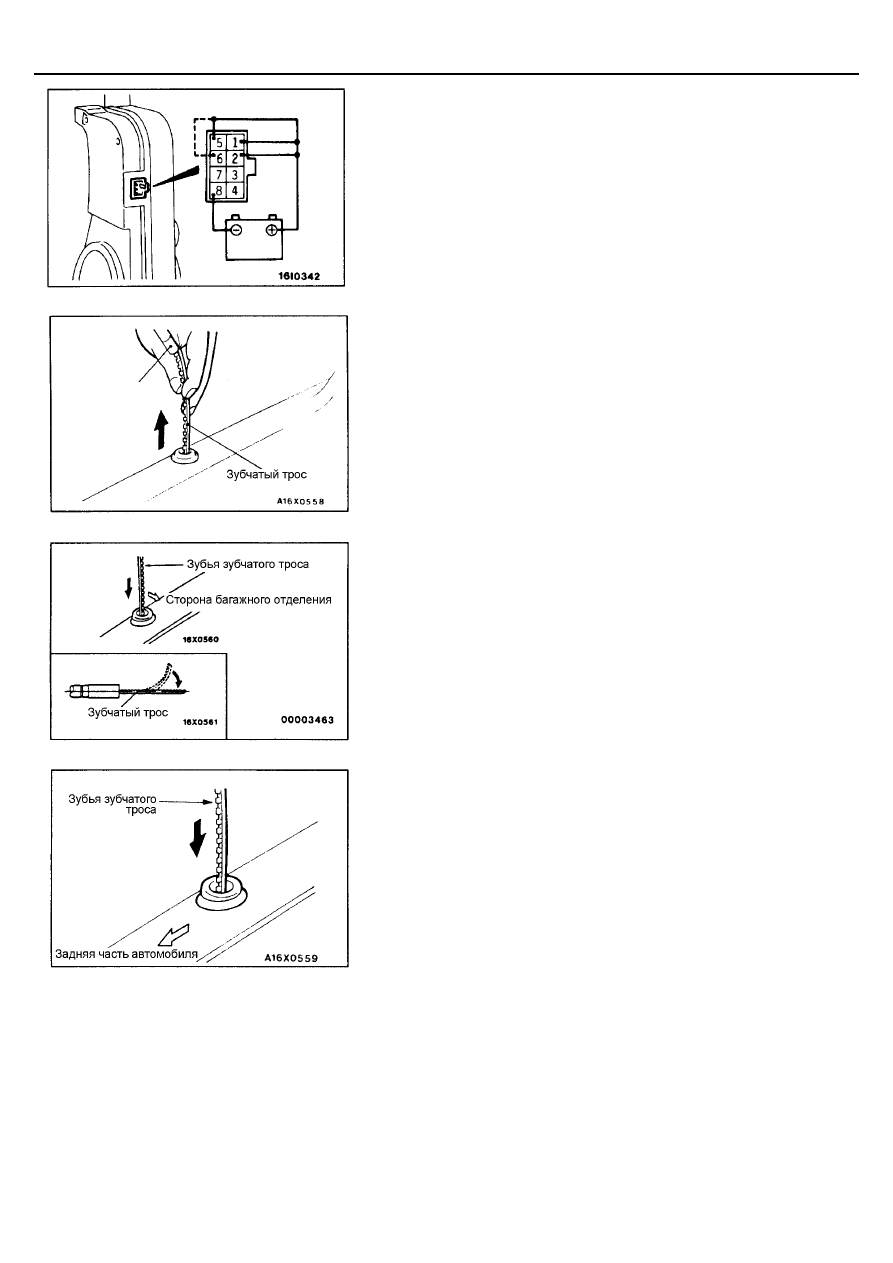

ЗАМЕНА ВЫДВИЖНОГО ШТЫРЯ АНТЕННЫ

1.

Отверните круглую гайку.

2.

После поворота ключа зажигания в положение АСС или ON, поверни-
те выключатель магнитолы в положение ON (ВКЛ.) чтобы выдвижной
штырь антенны полностью выдвинулся, и снимите его вместе с зубча-
тым тросом.

3.

Выдвиньте штырь антенны на максимальную длину.
ПРИМЕЧАНИЕ:
Если на конце зубчатого троса со стороны электродвигателя есть из-
гиб, устраните его.

4.

Вставьте зубчатый трос в электродвигатель в сборе зубьями троса в
сторону багажного отделения.

5.

Поверните зубья зубчатого троса в сторону задней части автомобиля
(строго на 90

°

) так чтобы зубчатый трос вошел в зацепление с шес-

терней электропривода.

6.

Если зубчатый трос вытягивается без сопротивления, когда вы за него
слегка тяните, значит, трос не вошел в зацепление с шестерней элек-
тропривода, поэтому проверьте трос на наличие изгибов на конце, и
затем повторите операции по пунктам (4) и (5).

7.

Установите выдвижной штырь антенны вертикально и поверните вы-
ключатель магнитолы в положение OFF (Выкл.) чтобы свернуть зубча-
тый трос. Вставьте выдвижной штырь антенны со стороны электро-
привода, чтобы совместить его с намотанным зубчатым тросом.

8.

После затяжки круглой гайки, проверьте перемещение антенны, вклю-
чая и выключая магнитолу.

выдвижной
штырь
антенны

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 - Обогреватель заднего стекла

54-77

ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА

ПОИСК НЕИСПРАВНОСТЕЙ

ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

Признак неисправности

Страница для справки

Обогреватель заднего стекла не работает. <Автомобили с
автоматическим кондиционером>

См. Главу 55.

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТО-
МОБИЛЕ

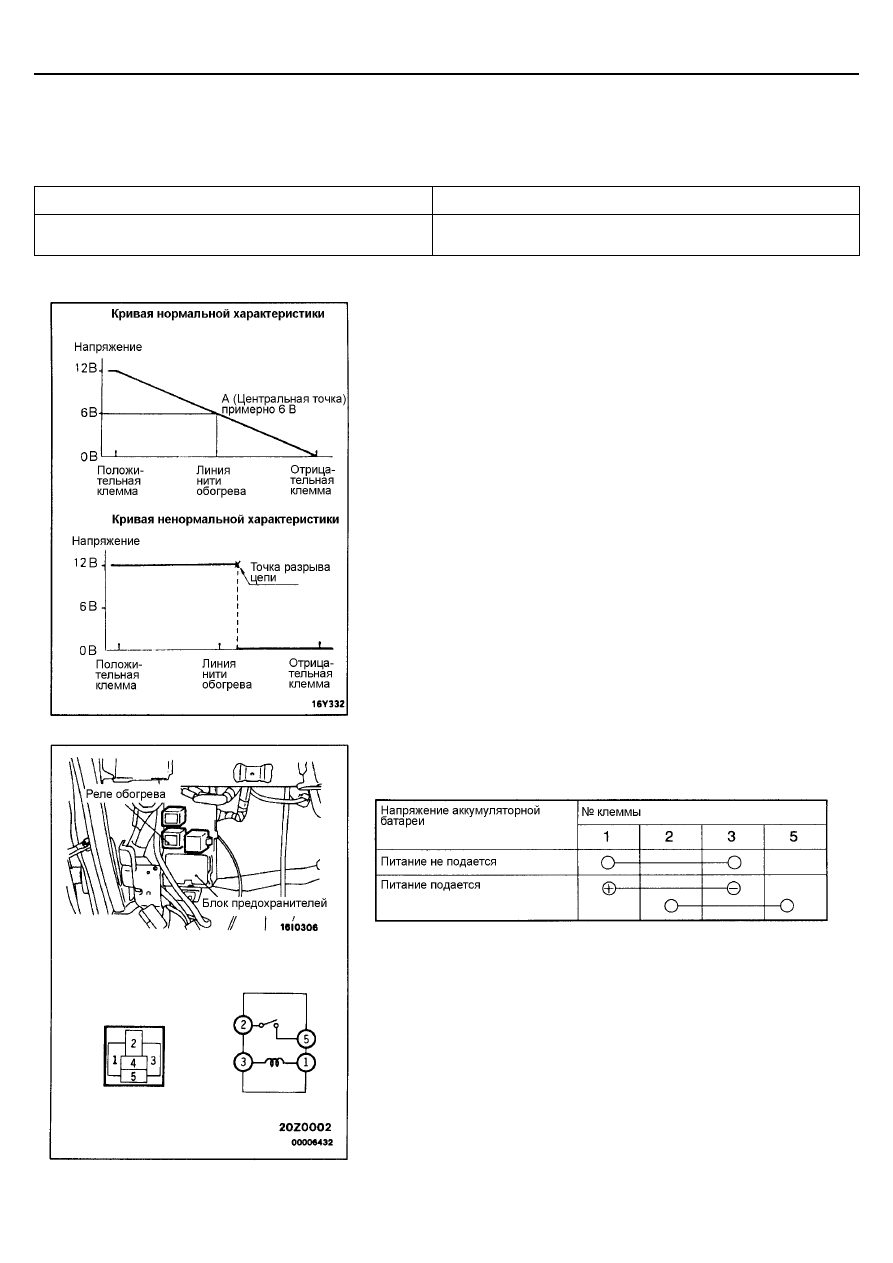

ПРОВЕРКА НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА

(1) Установите частоту вращения двигателя 2000 об/мин. Проверьте на-

гревательный элемент при полностью заряженной аккумуляторной
батареи.

(2) Включите обогреватель заднего стекла. При помощи тестера измерь-

те величину напряжения в середине нагревательного элемента задне-
го стекла (точка А).
Нагревательный элемент исправен, если величина напряжения в точ-
ке А около 6 В.

(3) Если же напряжение в точке А около 12 В, то имеется обрыв цепи ме-

жду отрицательным выводом и точкой А.
Медленно передвигая контакт тестера от точки А к отрицательному
выводу нагревательного элемента, Вы обнаружите место разрыва це-
пи там, где произойдет резкое падение напряжения до 0 вольт.

(4) Если в точке А напряжение 0 вольт, то обрыв цепи расположен на

участке от точки А до положительного вывода нагревательного эле-
мента. Медленно передвигая контакт тестера от точки А к положи-
тельному выводу нагревательного элемента, Вы обнаружите место
разрыва цепи там, где произойдет резкое возрастание напряжения до
12 вольт.

ПРОВЕРКА РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО
СТЕКЛА

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 - Обогреватель заднего стекла

54-78

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАД-
НЕГО СТЕКЛА <АВТОМОБИЛИ, ОБОРУ-
ДОВАННЫЕ КОНДИЦИОНЕРОМ С РУЧ-
НЫМ УПРАВЛЕНИЕМ>

СНЯТИЕ И УСТАНОВКА

См. Главу 55 – Управление кондиционером в сборе, выключатель конди-
ционера и переключатель подачи наружного/внутреннего воздуха.

ПРОВЕРКА

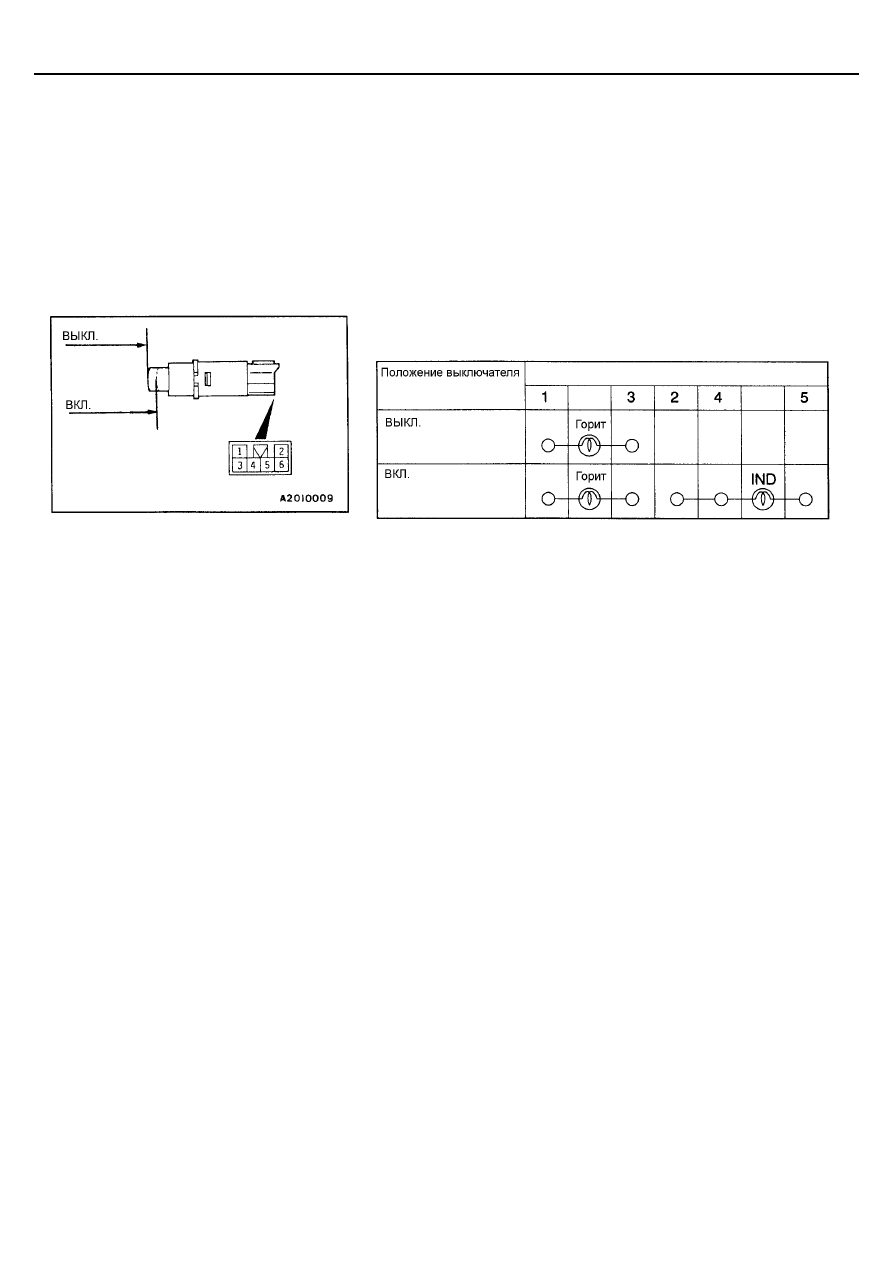

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ОБОГРЕВАТЕЛЯ
