ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-63

А-7 Некоторые помехи возникают при вибрации и ударах во время движения.

А-8 Иногда помехи возникают на FM при движении.

*

Относительно помех от наложения волн и помех от
затухания
Поскольку частота FM волн очень высока, они очень
подвержены воздействию элементов рельефа и
строений. Эти воздействия нарушают передачу сигна-
ла и затрудняют прием разными путями.

•



Помехи от наложения волн

Это описывает эхо, которое возникает когда пе-
редающий сигнал отражается от большой

преграды и входит в приемник с небольшой за-
держкой во времени относительно прямого сиг-
нала (повторяющееся жужжание).

•



Помехи от затухания

Это жужжащие помехи, которые возникают, ко-
гда передающий пучок нарушается преградами
и мощность сигнала сильно изменяется в узком
диапазоне.

Правильно ли соединены разъемы?

Появляются ли помехи, когда выключатель магнито-
лы включен при остановленном автомобиле, и магни-
тола подключена, но не настроена ни на одну из

станций?

Да

Нет

Обеспечьте правильное соединение.

Правильно ли заземлена магнитола? (Надежно ли

затянут крепежный винт?)

Да

Правильно ли заземлена антенна? (Если помехи
появляются при перемещении антенны, это означает

что «масса» подсоединена не плотно.)

Нет

Крепко затяните крепежный винт.

Да

Да

Нет

Отремонтируйте или замените магнитолу.

Помехи от статического электричества:
Статическое электричество кузова от резиновых втулок амортизатора,
используемых для предотвращения вибрации, шин и т. п., возникает из-за
отделения от «массы», вызывая жужжащие помехи. Поскольку со сторо-
ны магнитолы нельзя предпринять никаких мер, необходимо предпринять

другие меры по снятию статического электричества кузова автомобиля.

Нет

Если на винте «массы» есть ржавчина, очистите и крепко затяните винт

«массы».

Появляются ли помехи, когда выключатель магнито-
лы включен при остановленном автомобиле, и магни-
тола подключена, но не настроена ни на одну из

станций?

Да

Нет

Помехи статического электричества:
Статическое электричество кузова от резиновых втулок амортизатора,
используемых для предотвращения вибрации, шин и т. п., возникает из-за
отделения от «массы», вызывая жужжащие помехи. Поскольку со сторо-
ны магнитолы нельзя предпринять никаких мер, необходимо предпринять

другие меры по снятию статического электричества кузова автомобиля.

Правильно ли заземлен корпус магнитолы? (Надежно

ли затянут крепежный винт?)

Да

Правильно ли заземлена антенна? (Если помехи
появляются при перемещении антенны, это означает

что «масса» подсоединена не плотно.)

Нет

Крепко затяните крепежный винт.

Да

Отремонтируйте или замените магнитолу.

Нет

Если на винте «массы» есть ржавчина, очистите, и крепко затяните винт

«массы».

Исчезает ли проблема при возвращении?

Нет

Возникает ли проблема только в нескольких местах и

только на нескольких станциях?

Да

OK

Нет

Правильно ли соединены разъемы?

Да

Из-за электрических полей (помехи от наложения волн*, помехи от зату-

хания*).

Да

Нет

Проверьте соединения разъемов.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-64

А-9 Постоянные помехи.

Помехи часто создаются следующими факторами, и часто магни-
тола оказывается исправна при индивидуальной проверке.

•

  Условия движения автомобиля

•

  Рельеф местности, по которой передвигается автомобиль

•

  Окрестные здания

•

  Условия сигнала

•

  Период времени

По этой причине, если проблемы с помехами остались даже по-
сле проведения мер описанных в шагах с А-1 по А-8, получите
информацию об вышеуказанных факторах и определите, возника-
ет ли проблема с АМ или FM, названия станций, частоты, и т. п., и
свяжитесь с сервисным центром.

В. РАДИО

В-1 Когда выключатель установлен в положение ВКЛ., нет питания.

В-2 Нет звука из одного динамика.

Правильно ли подсоединен разъем с обратной сторо-

ны магнитолы?

Да

Отсоедините и проверьте разъем с обратной стороны
магнитолы. Подается ли питание (12 В) на магнито-

лу?

Нет

Плотно соедините разъем.

Да

Отремонтируйте или замените магнитолу.

Нет

Отремонтируйте жгут проводов

Перегорел ли соответствующий предохранитель №6

или разомкнута ли цепь?

Нет

Да

Замените предохранитель или отремонтируйте жгут проводов.

Проверьте, есть ли звук при подключении к

другой магнитоле.

Проверьте состояние цепи динамика.

Отремонтируйте провода динами-
ка и обеспечьте правильное со-
единение разъемов реле.

Снимите разъем с обратной стороны магни-
толы и проверьте провода динамика.

Да

Отремонтируйте или замените магнитолу.

Нет

Проводит электричество, но зако-
рочен.

Да

Отремонтируйте провода дина-

мика.

Отремонтируйте или замените

магнитолу.

Да

Нет

Нет

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-65

В-3 Есть помехи, но нет приема ни на АМ ни на FM или нет звука на АМ, или нет звука на FM.

В-4 Недостаточная чувствительность.

*Проблемы помех от наложения волн или помех от затухания, см. стр. 54-63.

Проводилась ли проверка в условиях специального

электрического поля?

Нет

Достигается ли правильное звучание

при движении автомобиля?

ОК

Нет

Решает ли проблему настройка?

Нет

ОК

Нет

Правильно ли соединены штекер антенны и блок

магнитолы?

Да

Подсоедините снова.

Да

Да

Исчезает ли проблема при подключении к другой

магнитоле?

Нет

Замените антенну.

Да

Отремонтируйте или замените магнитолу.

Пример: В подземном гараже

или внутри здания.

Да

Проводилась ли проверка в условиях специального

электрического поля?

Нет

Обеспечиваются ли нормальные усло-
вия работы радио при движении авто-

мобиля?

ОК

Нет

Решает ли проблему настройка?

Нет

ОК

Да

Ограничена ли проблема приемом специфической

радио станции в специфическом месте?

Нет

Причина помех - местные электрического поля* (помехи от наложения

волн или помехи от затухания).

Да

Да

Правильно ли соединен штекер антенны и блок?

Да

Исчезает ли проблема при подключении другой маг-

нитолы?

Нет

Обеспечьте правильное соединение.

Пример: В подземном гараже

или внутри здания.

Да

Нет

Замените антенну.

Да

Отремонтируйте или замените магнитолу.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-66

В-5 Искажение на АМ или и на АМ и на FM.

В-6 Искажение только на FM.

В-7 Слишком мало автоматически выбранных станций.

Насколько сильное искажение?

Снимите динамики и проверьте на предмет обрыва диффузо-

ра или присутствия посторонних предметов.

Соприкасается ли корд динамика с бумажным диффузором?

Проверьте деформацию установленного динамика.

Нет

Да

Удалите корды с диффузора.

Искажение в окрестности радио-

станции

Нет

Отремонтируйте или замените магнитолу.

Нет

Да

Чрезмерный сигнал на выходе антенны

Да

Отремонтируйте или замените динамики.

Да

Надежно установите динамик.

Постоянно

Случайно

Нет

Увеличивается или уменьшается искажение при движении

автомобиля?

Остается ли искажение при настройке магнитолы на другую

станцию?

Отремонтируйте или замените магнитолу.

Нет

Нет

Из-за слабого электрического поля радиостанции.

Да

Да

Из-за помех от наложения волн.

Проводилась ли проверка в условиях специального

электрического поля?

Нет

Достигается ли правильное звучание

при движении автомобиля?

ОК

Нет

Правильно ли присоединен штекер антенны к обору-

дованию?

Да

Обеспечьте правильное соединение.

Да

Правильно ли работает оборудование при замене

магнитолы?

Нет

Отремонтируйте или замените магнитолу.

Да

Нет

Замените антенну.

Пример: В подземном гараже

или внутри здания.

Да

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-67

В-8 Недостаточная память (установленные станции стираются).

С. МАГНИТОФОН

С-1 Кассета не вставляется.

С-2 Нет звука (даже после того, как была вставлена кассета).

Отсоедините и проверьте разъем с обратной стороны
радио. Подается ли питание (от батарейки) на блок

памяти?

Да

Отремонтируйте или замените магнитолу.

Нет

Отремонтируйте жгут проводов.

Перегорел ли соответствующий предохранитель №5

или разомкнута ли цепь?

Нет

Да

Замените предохранитель или отремонтируйте жгут проводов.

Работает ли магнитофон при установке другой кас-

сеты?

Нет

Отремонтируйте или замените магнитофон.

Да

Замените кассету *

2

Есть ли посторонние предметы в магнитофоне?

Нет

Да

Удалите предмет(ы)*

1

*

1

:

Попытка с силой удалить посторонний объект (например, монетку или
скрепку и т. п.) из магнитофона может повредить механизм. Магнитофон

необходимо предоставить дилеру по обслуживанию для ремонта.

*

2

:

Убедитесь, что наклейка на кассете не потерялась, что кассета сама не
деформировалась и что пленка плотно натянута. Также, кассеты длиной
С-120 или большей длины часто застревают в механизме и не должны

использоваться.

Плотно ли соединен разъем с обратной стороны маг-

нитолы?

Да

Отсоедините разъем с обратной стороны магнитолы.

Подается ли питание на магнитолу?

Нет

Плотно соедините разъем.

Нет

Отремонтируйте жгут проводов.

Да

Отремонтируйте или замените магнитолу.

Перегорел ли соответствующий предохранитель №6

или разомкнута ли цепь?

Нет

Да

Замените предохранитель или отремонтируйте жгут проводов.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-68

С-3 Нет звука от одного динамика.

С-4 Качество звука плохое, или звук слабый.

С-5 Кассета не извлекается из магнитолы.

В  данном  случае  причиной  неисправности  является
либо использование неисправной кассеты (деформация
или  неплотная  намотка),  либо  неисправность  магнито-
лы.  Помимо  этого,  также  возможно  защемление  ленты
внутри корпуса, однако попытки извлечь кассету

самостоятельно  могут  привести  к  повреждению  лентопро-
тяжного механизма. В этих случаях обратитесь в специали-
зированный сервисный центр.

Очистите звуковую головку магнитофона и

проверьте снова.

Снимите разъем с обратной стороны магни-

толы и проверьте жгут проводов динамика.

Он проводит электричество, но
закорочен.

Замените магнитофон и проверьте снова.

Да

Проверьте состояние цепи динамика.

Нет

Отремонтируйте или замените

магнитофон.

Да

Отремонтируйте жгут проводов

ОК

Да

Нет

Нет

Отремонтируйте жгут проводов

Да

Отремонтируйте или замените динамик.

Нет

Правильно ли работает магнитофон после очистки

звуковой головки?

Нет

Устраняется ли неисправность после замены магни-

тофона?

Да

Нормально

Правильно ли работает магнитофон при установке

другой кассеты?

Нет

Да

Нормально

* :

•

  Убедитесь, что наклейка на кассете не потерялась, что кассета сама

не деформировалась и что пленка плотно натянута.

•

  Кассеты длиной С-120 или большей длины часто застревают в меха-

низме и не должны использоваться.

Нет

Отремонтируйте или замените динамик.

Да

Отремонтируйте или замените магнитофон.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-69

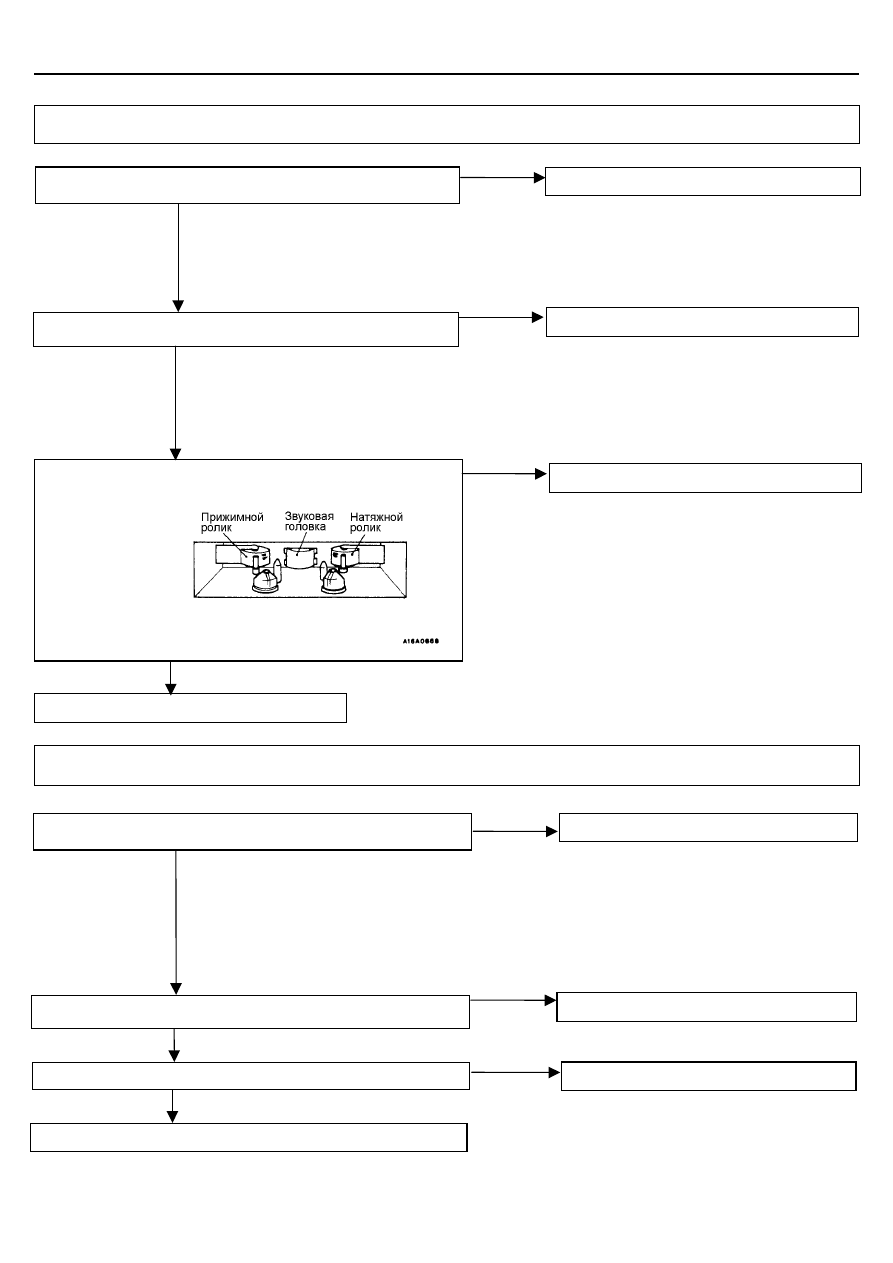

С-6 Неравномерное вращение. Скорость ленты маленькая или большая.

Загрязнены ли звуковая головка или натяжной ролик?

С-7 Неисправный автореверс.

Есть ли посторонние предметы *

2

 внутри магнитофона?

Нет

Да

Удалите посторонние предмет(ы).

Хорошо ли работает магнитофон, если кассета *

1

 заменена?

Нет

Да

ОК

*

1

Убедитесь, что наклейка на кассете не потерялась, что кассета сама
не деформировалась и что пленка плотно натянута. Также, кассеты
длиной С-120 или большей длины часто застревают в механизме и

не должны использоваться.

*

2

Попытка с силой удалить посторонний объект (например, монетку или
скрепку и т. п.) из магнитофона может повредить механизм. Магнито-

фон необходимо предоставить дилеру по обслуживанию для ремонта.

Да

Очистите.

Нет

Отремонтируйте или замените магнитофон.

Возникает ли проблема только при движении автомобиля?

Да

Правильно ли установлен магнитофон на автомобиль?

Нет

Отремонтируйте или замените магнитофон.

Хорошо ли работает магнитофон, если кассета* заменена?

Нет

Да

ОК

 *
Убедитесь, что наклейка на кассете не потерялась, что кассета сама не
деформировалась и что пленка плотно натянута.
Кассеты длиной С-120 или большей длины часто застревают в механизме

и не должны использоваться.

Да

Отремонтируйте или замените магнитофон.

Нет

Проверьте правильность установки магнитофона.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-70

С-8 Лента застревает в механизме*

1

.

D. АНТЕННА С ЭЛЕКТРОПРИВОДОМ

D-1 Антенна с электроприводом не выдвигается или не убирается.

Очистите и отполируйте поверхность штока антенны.

Хорошо ли работает магнитофон, если кассета *

2

 заменена?

Нет

Отремонтируйте или замените магнитофон.

Да

Используемая кассета неисправна.

*

1

Когда пленка застревает в механизме, кассета может не выниматься.
Когда это происходит, не пытайтесь с силой вынуть кассету, посколь-
ку это может повредить механизм магнитофона. Отдайте кассету

дилеру по обслуживанию для ремонта.

*

2

Убедитесь, что наклейка на кассете не потерялась, что кассета сама
не деформировалась и что пленка плотно натянута. Также, кассеты
длиной С-120 или большей длины часто застревают в механизме и не

должны использоваться.

Включен ли выключатель питания магнитолы?

Включите его.

Нет

Да

Подается ли напряжение (примерно 12 В) на клемму антенны магнитолы?

Отремонтируйте или замените радиоприемник.

Нет

Да

Погнута ли антенна?

Почините вмятину или замените антенную мачту.

Исправно ли реле антенны?

Замените реле антенны.

Нет

Да

В порядке ли электродвигатель?

Замените электродвигатель.

Нет

Замените жгут проводов.

Нет

Да

Да
