ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Передние противотуманные фары

54-47

ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

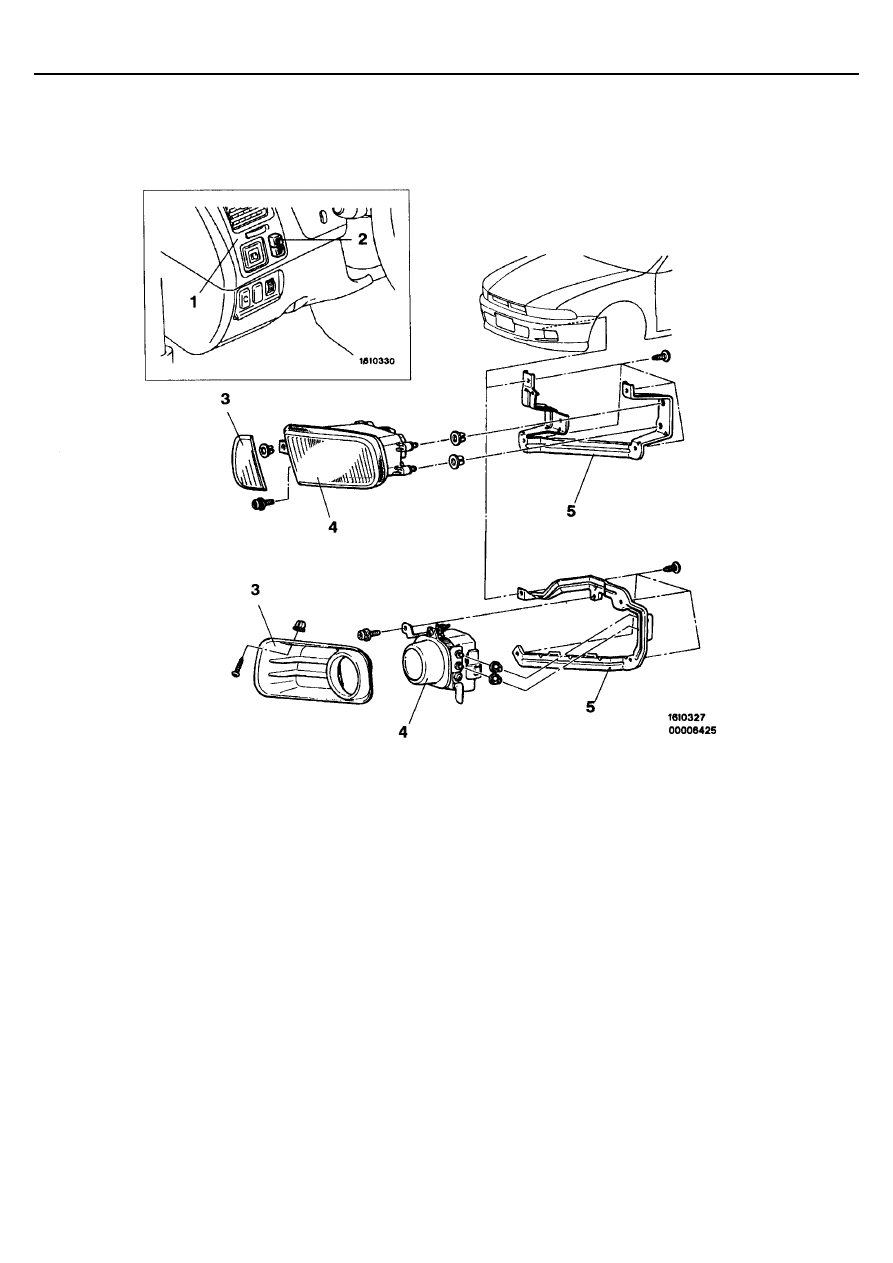

СНЯТИЕ И УСТАНОВКА

Последовательность снятия выключате-
ля передних противотуманных фар
1. Боковой дефлектор
2. Выключатель передних противотуманных

фар.

Последовательность снятия передних противо-
туманных фар
3. Накладка (облицовка) противотуманной фары
4. Противотуманная фара

•

  Передний бампер (См. Главу 51).

5. Кронштейн противотуманной фары

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Задний комбинированный фонарь

54-48

ЗАДНИЕ КОМБИНИРОВАННЫЕ ФОНАРИ

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

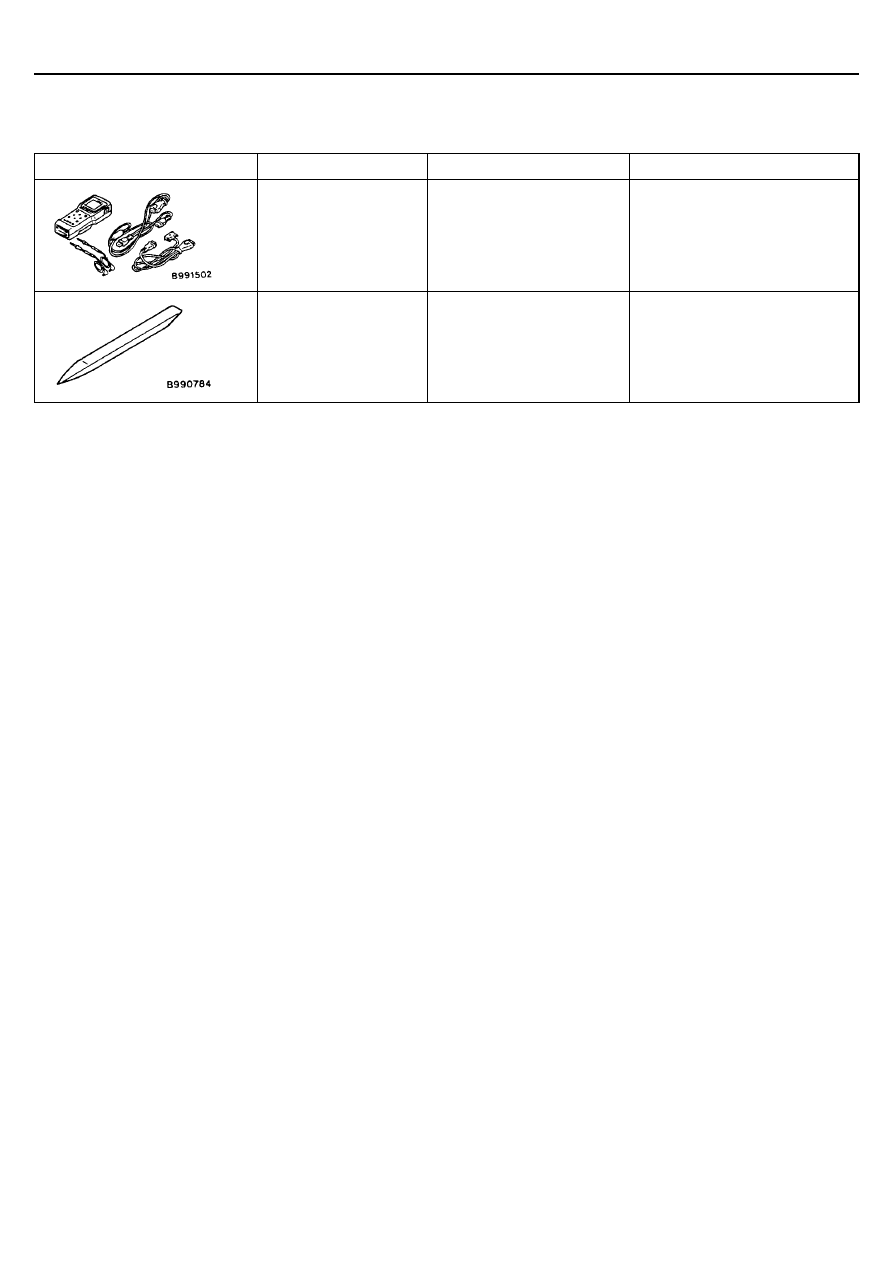

Инструмент

Номер

Название

Использование

МВ991502

Специальный инструмент

Проверка сигнала на входе элек-
тронного блока управления
ETACS

МВ990784

Специальный инструмент

Снятие бокового дефлектора
(Левого)

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Задний комбинированный фонарь

54-49

ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ

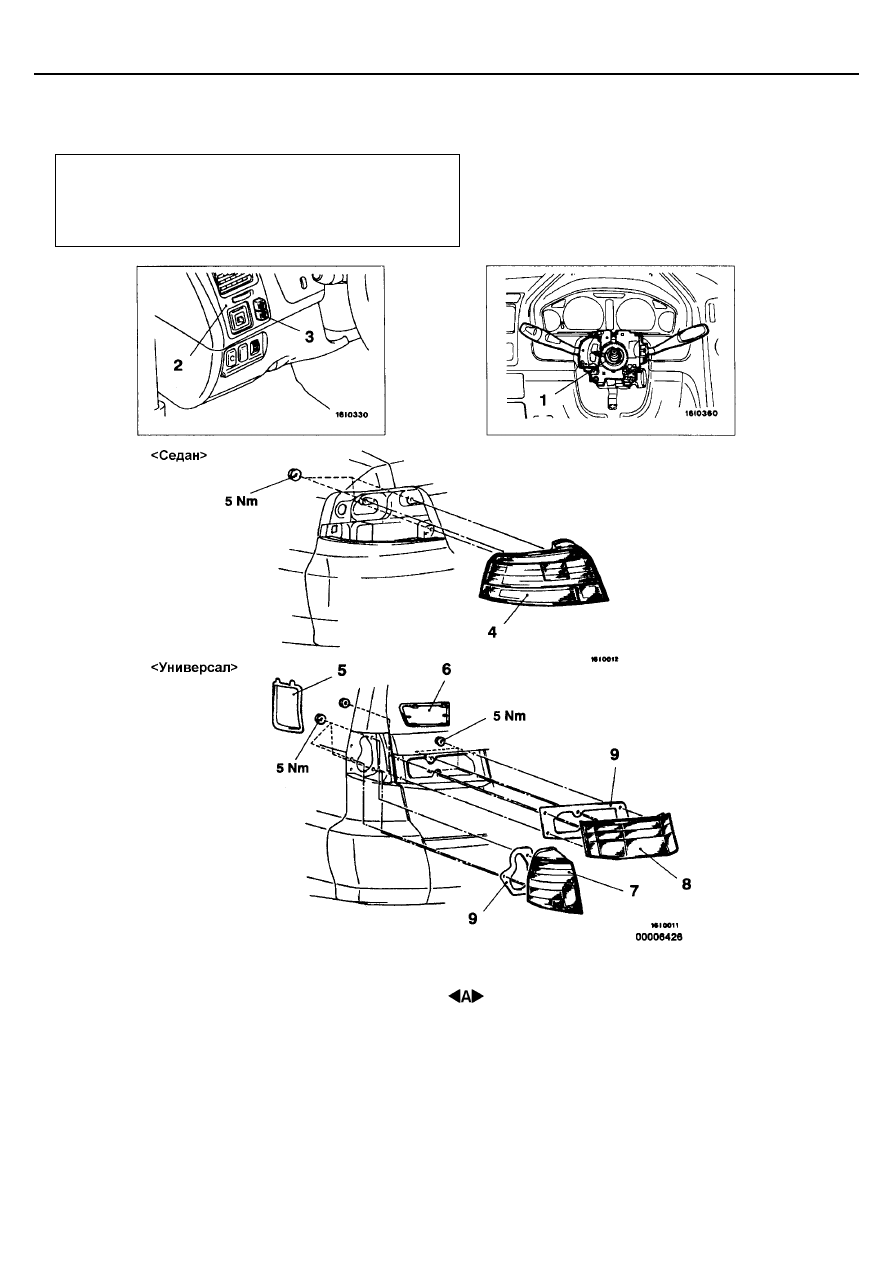

СНЯТИЕ И УСТАНОВКА

ВНИМАНИЕ: SRS
Перед снятием модуля подушки безопасности и часовой
пружины, см. Главу 52В -–Меры предосторожности, мо-
дуль подушки безопасности и часовая пружина.

1. Переключатель рулевой колонки <Пере-

ключатель освещения и выключатель
ближнего света и освещения в дневное
время>
(См. Главу 37А – Рулевое колесо и вал).

Последовательность снятия выключате-
ля заднего противотуманного фонаря
2. Боковой дефлектор
3. Выключатель заднего противотуманного

фонаря

Последовательность снятия заднего
комбинированного фонаря <Седан>

•

  Задняя и боковая облицовка (левая)

•

  Боковой ящик (левый)

4. Задний комбинированный фонарь

Последовательность снятия заднего ком-
бинированного фонаря <Универсал>
5. Крышка для обслуживания
6. Крышка лампы задней двери
7. Задний комбинированный фонарь

•

  Водонепроницаемая пленка задней двери

(См. Главу 42).

8. Лампа задней двери
9. Уплотнитель

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Задний комбинированный фонарь

54-50

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЗАДНЕГО КОМБИНИРОВАННОГО ФОНАРЯ

<СЕДАН>

1.

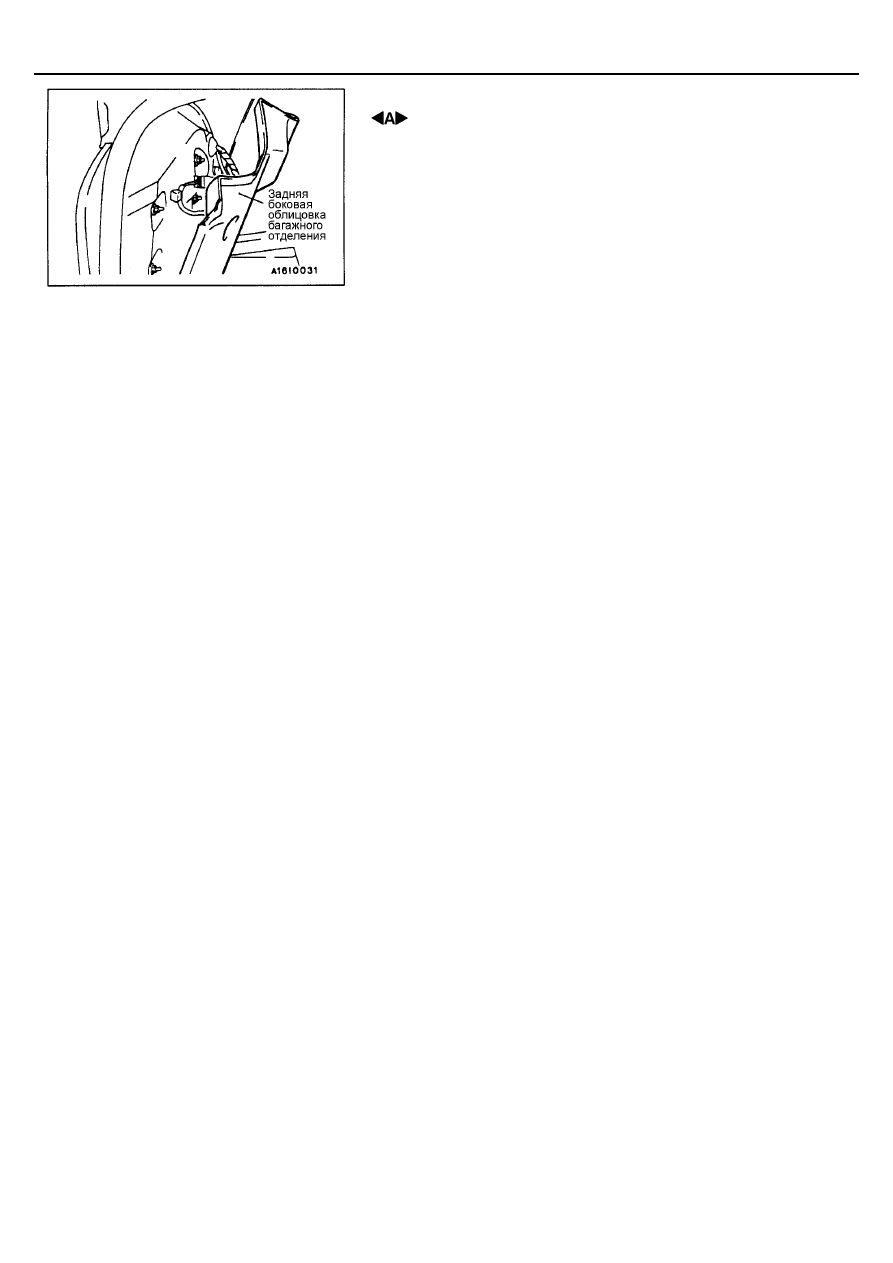

Отогните вверх заднюю боковую облицовку багажного отделения
как показано на рисунке, отверните крепежную гайку и отсоедините
разъем.

2.

Снимите задний комбинированный фонарь.

ПРОВЕРКА

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ И ПЕРЕКЛЮ-
ЧАТЕЛЯ УКАЗАТЕЛЕЙ ПОВОРОТОВ

См. стр. 54-41.

ПРОВЕРКА РЕЛЕ ЗАДНИХ ФОНАРЕЙ <Автомобили с сис-
темой освещения в дневное время>

См. стр. 54-42.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Верхний стоп-сигнал

54-51

ВЕРХНИЙ СТОП-СИГНАЛ

СНЯТИЕ И УСТАНОВКА

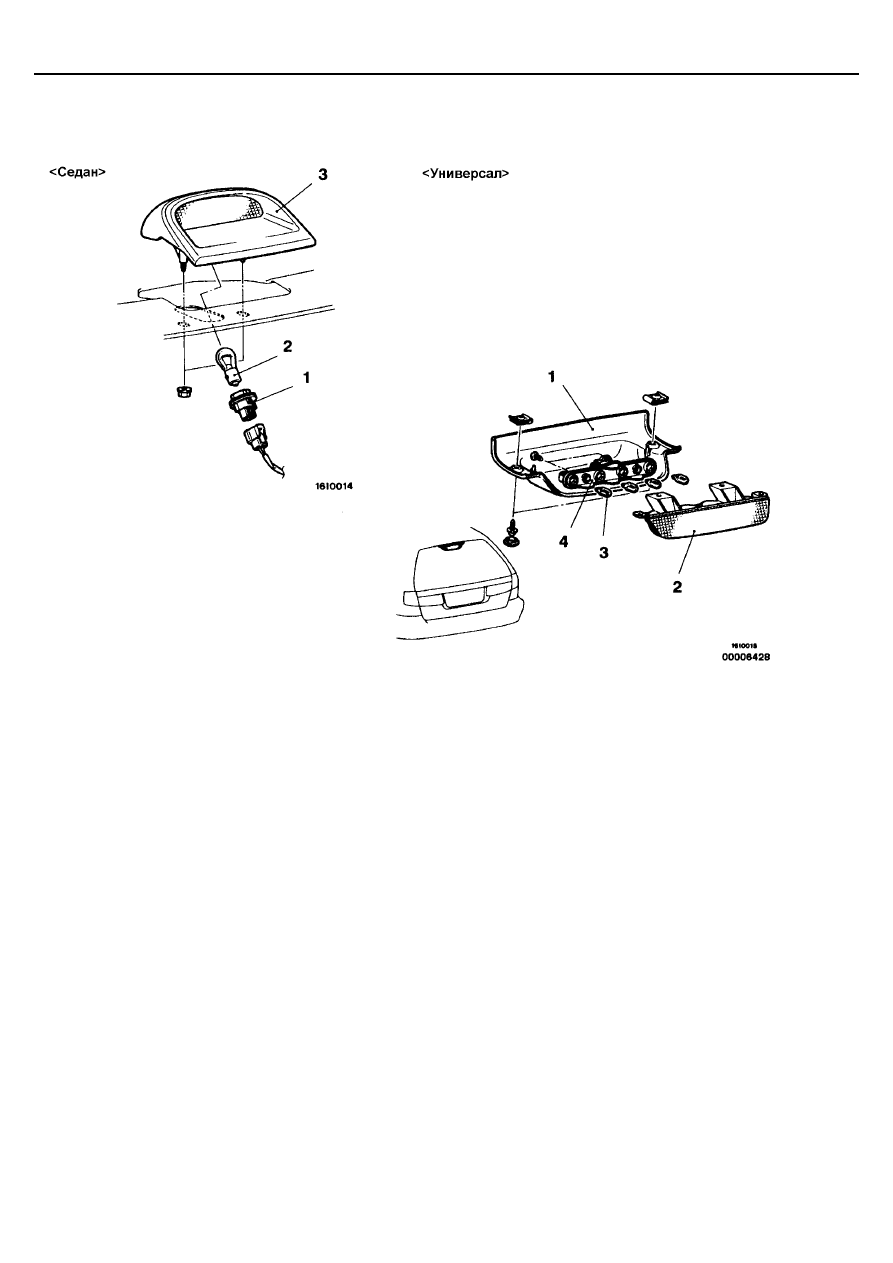

Последовательность снятия деталей
<Седан>
1. Патрон в сборе
2. Лампа
3. Верхний стоп сигнал

Последовательность снятия деталей
<Универсал>
1. Крышка
2. Блок стоп-сигнала
3. Лампа
4. Патрон в сборе

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Реостат

54-52

РЕОСТАТ

СНЯТИЕ И УСТАНОВКА

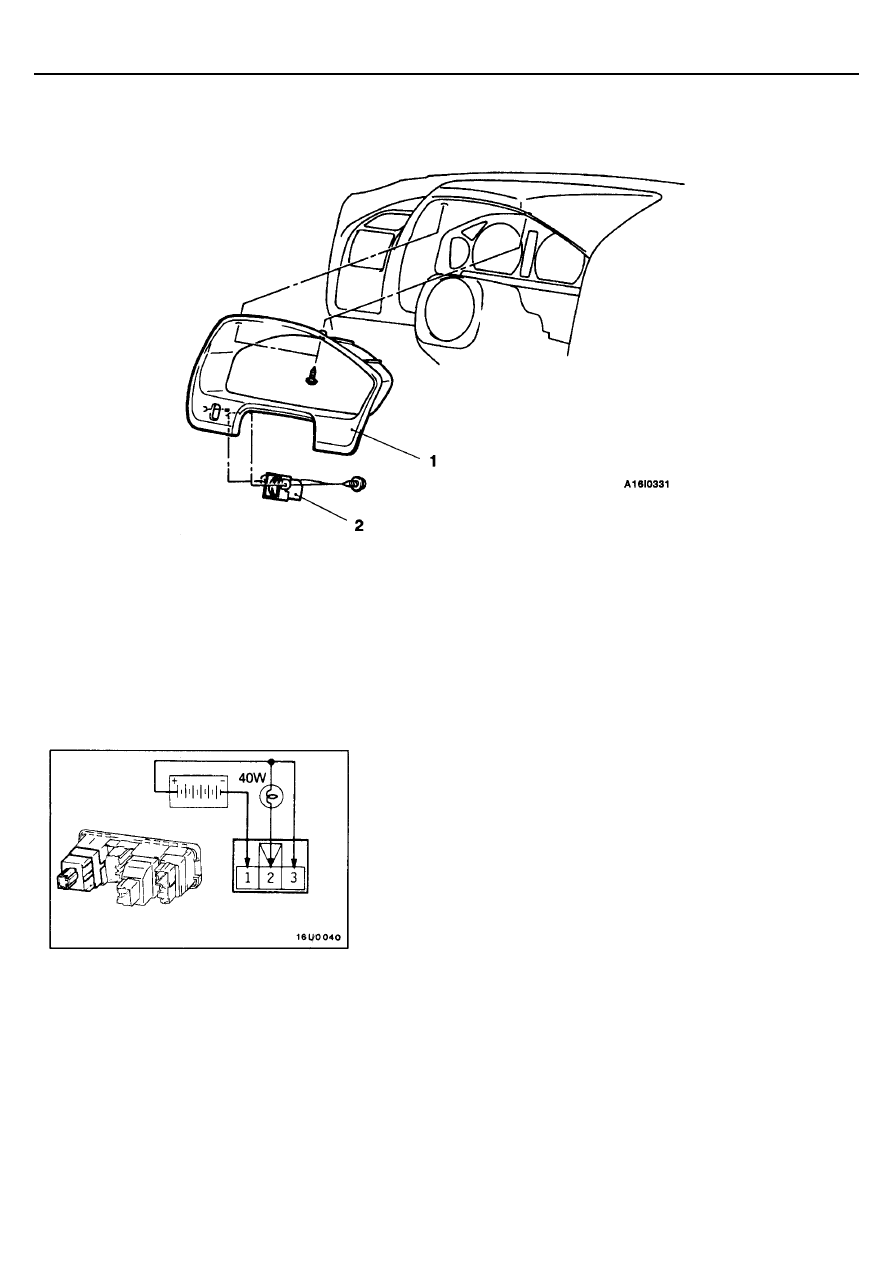

Последовательность снятия деталей
1. Облицовка комбинации приборов в сборе
2. Реостат

ПРОВЕРКА

1.

Подсоедините к выводам реостата аккумуляторную батарею через
контрольную лампу (40 ватт) как показано на рисунке.

2.

Если при медленном повороте ручки реостата яркость свечения лам-
пы изменяется плавно и лампа не гаснет, следовательно, реостат ра-
ботает нормально.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Выключатель аварийной сигнализации

54-53

ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

СНЯТИЕ И УСТАНОВКА

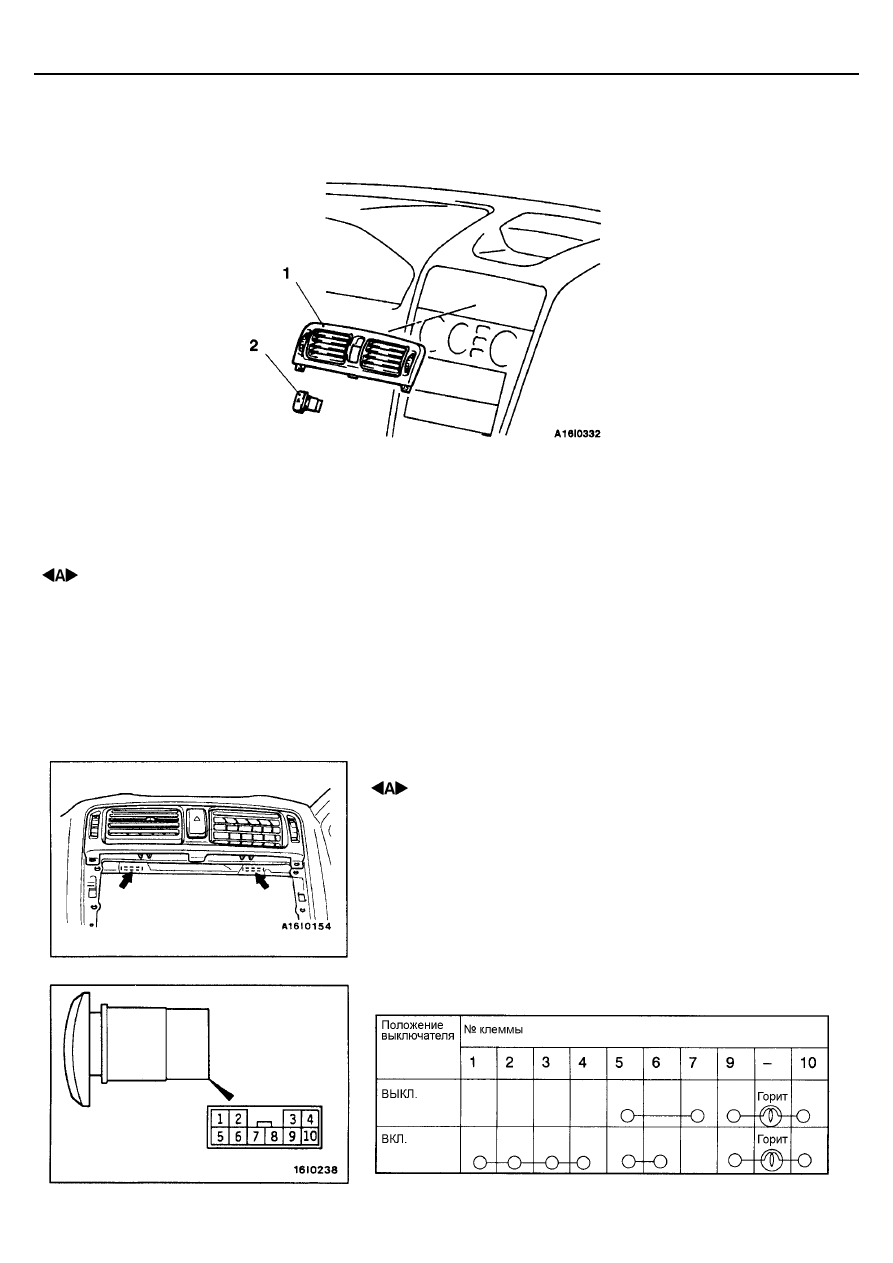

Последовательность снятия деталей

•

  Панель центральной консоли

(См. Главу 52А).

•

  Панель электронного блока управления

кондиционером или управления отопи-
телем (См. Главу 55).

1. Центральный дефлектор в сборе
2. Выключатель аварийной сигнализации

СНЯТИЕ

 СНЯТИЕ ЦЕНТРАЛЬНОГО ДЕФЛЕКТОРА В СБОРЕ

Нажмите на указанные на рисунке лапки, и потяните центральный дефлек-
тор, чтобы вынуть его.

ПРОВЕРКА

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 - Звуковой сигнал / Прикуриватель

54-54

ЗВУКОВОЙ СИГНАЛ

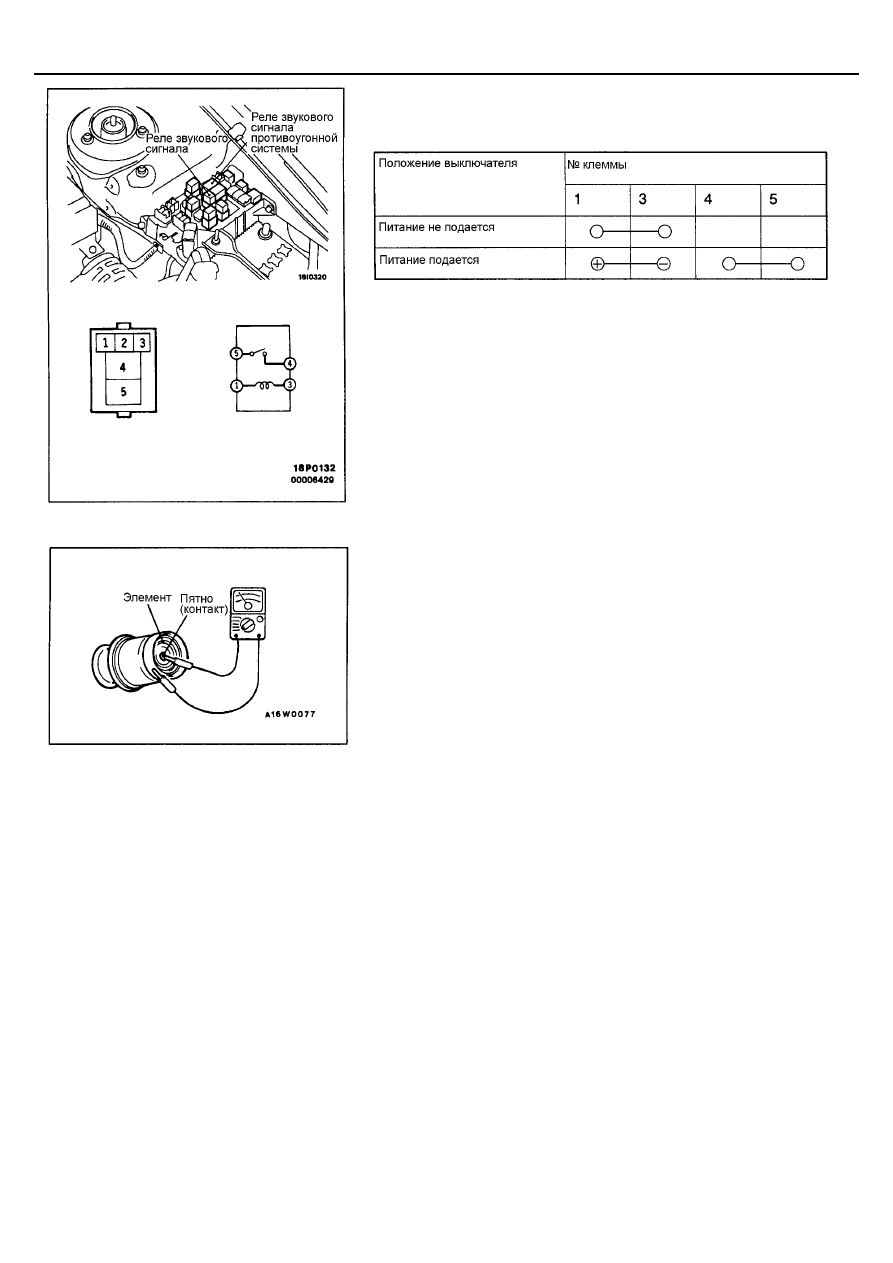

ПРОВЕРКА

ПРИКУРИВАТЕЛЬ

ПРОВЕРКА

•



Выньте заглушку, и проверьте на предмет изношенной кромки на со-
единении пятна (контакта) элемента, и на предмет остатков табака и
других посторонних материалов на элементе.

•



Используя тестер для электрических цепей, проверьте состояние цепи
нагревательного элемента.
