Brilliance M2 Junjie. Руководство по ремонту - часть 25

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Фара головного света и передний
указатель поворотов

54-39

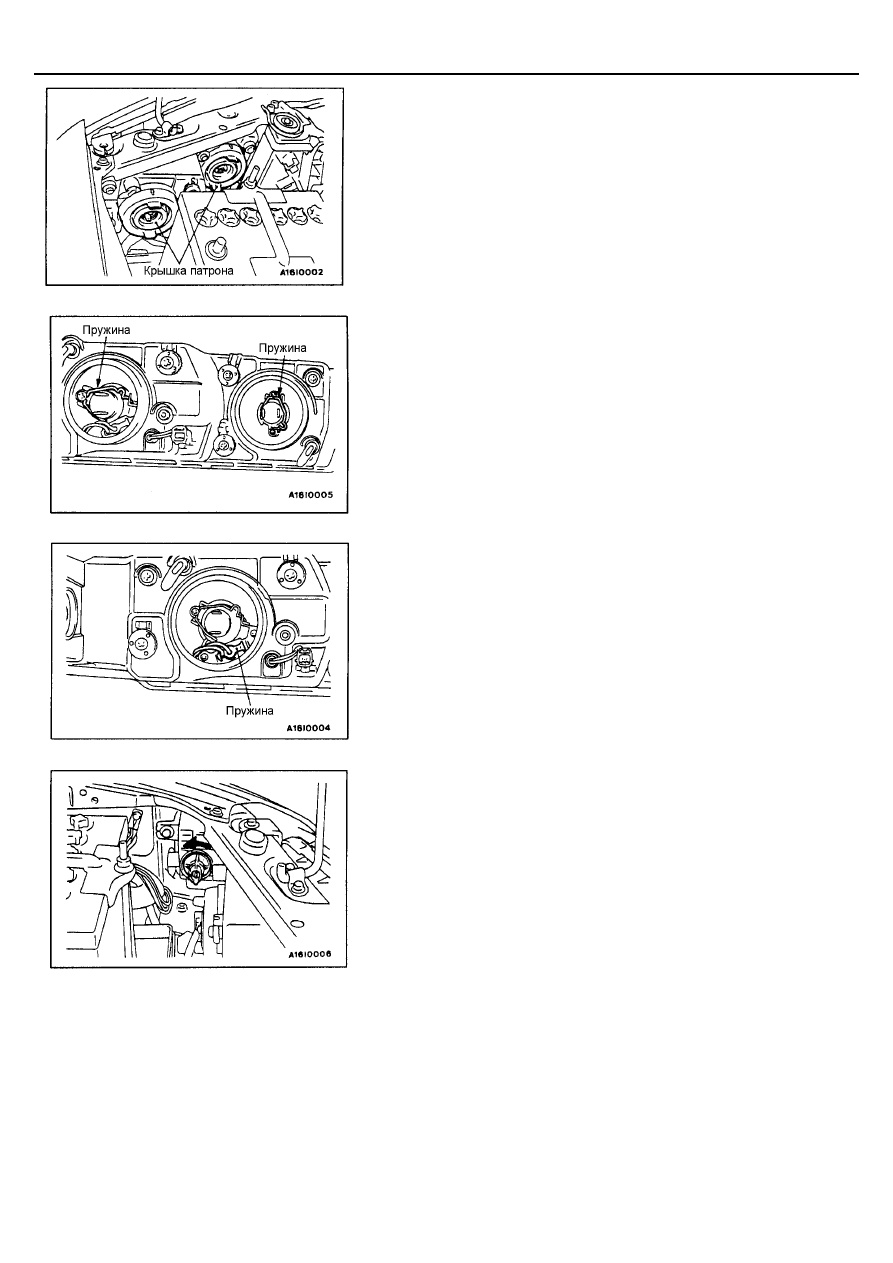

ЗАМЕНА ЛАМП

<Лампа фары головного света>

1.

Отсоедините разъем.

2.

Снимите крышку патрона

3.

Освободите пружину, которая крепит лампу, и затем снимите лампу.
Внимание:
Не касайтесь поверхности лампы руками или грязной тряпкой.
Если ее поверхность загрязнится, очистите ее спиртом или рас-
творителем, и дайте ей высохнуть перед установкой.

<Лампа габаритных огней>

1.

Отсоедините разъем, и затем снимите крышку патрона лампы ближ-
него света.

2.

Подденьте пружину и выньте лампу габаритных огней.

<Лампа указателя поворотов>

1.

Отсоедините разъем.

2.

Поверните патрон лампы против часовой стрелки вместе с лампой, и
снимите лампу.
Внимание:
Если патрон лампы вставлен не плотно, влага попадет на отра-
жатель или внутрь блока фары, поэтому патрон лампы должен
быть плотно вставлен.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Фара головного света и передний
указатель поворотов

54-40

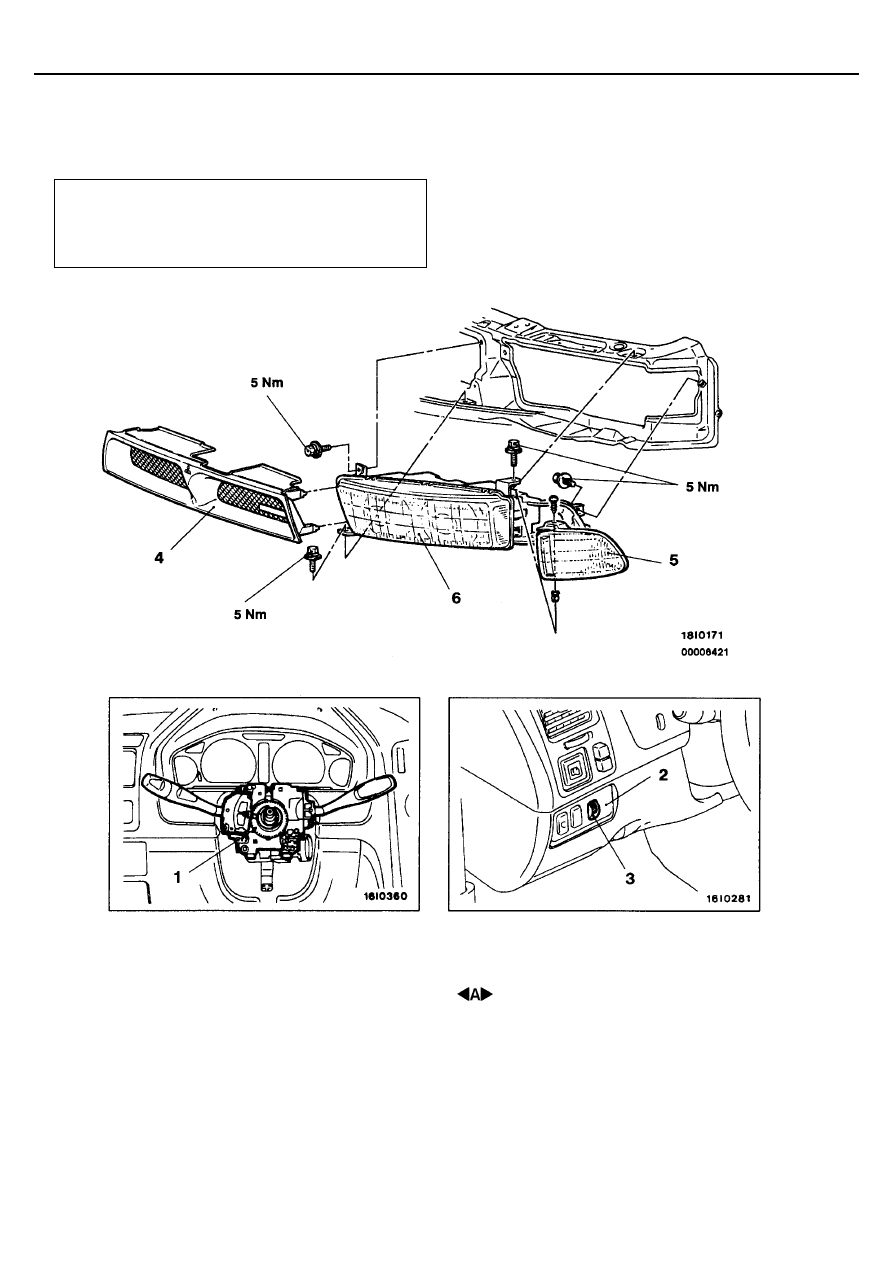

ФАРА ГОЛОВНОГО СВЕТА И ПЕРЕДНИЙ УКАЗАТЕЛЬ ПОВОРОТОВ

СНЯТИЕ И УСТАНОВКА

ВНИМАНИЕ: SRS
Перед снятием модуля подушки безопасности и
часовой пружины, см. Главу 52В -–Меры предосто-
рожности и модуль подушки безопасности и часо-
вая пружина

1. Подрулевой комбинированный переклю-

чатель <Переключатель освещения и вы-
ключатель ближнего света и освещения в
дневное время>
(См. Главу 37А – Рулевое колесо и вал).

Последовательность снятия переключа-
теля корректора фар
2. Накладка (облицовка) переключателя
3. Переключатель корректора фар

Последовательность снятия фары голов-
ного света
4. Решетка радиатора
5. Передняя лампа указателя поворотов
6. Фара головного света

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Фара головного света и передний
указатель поворотов

54-41

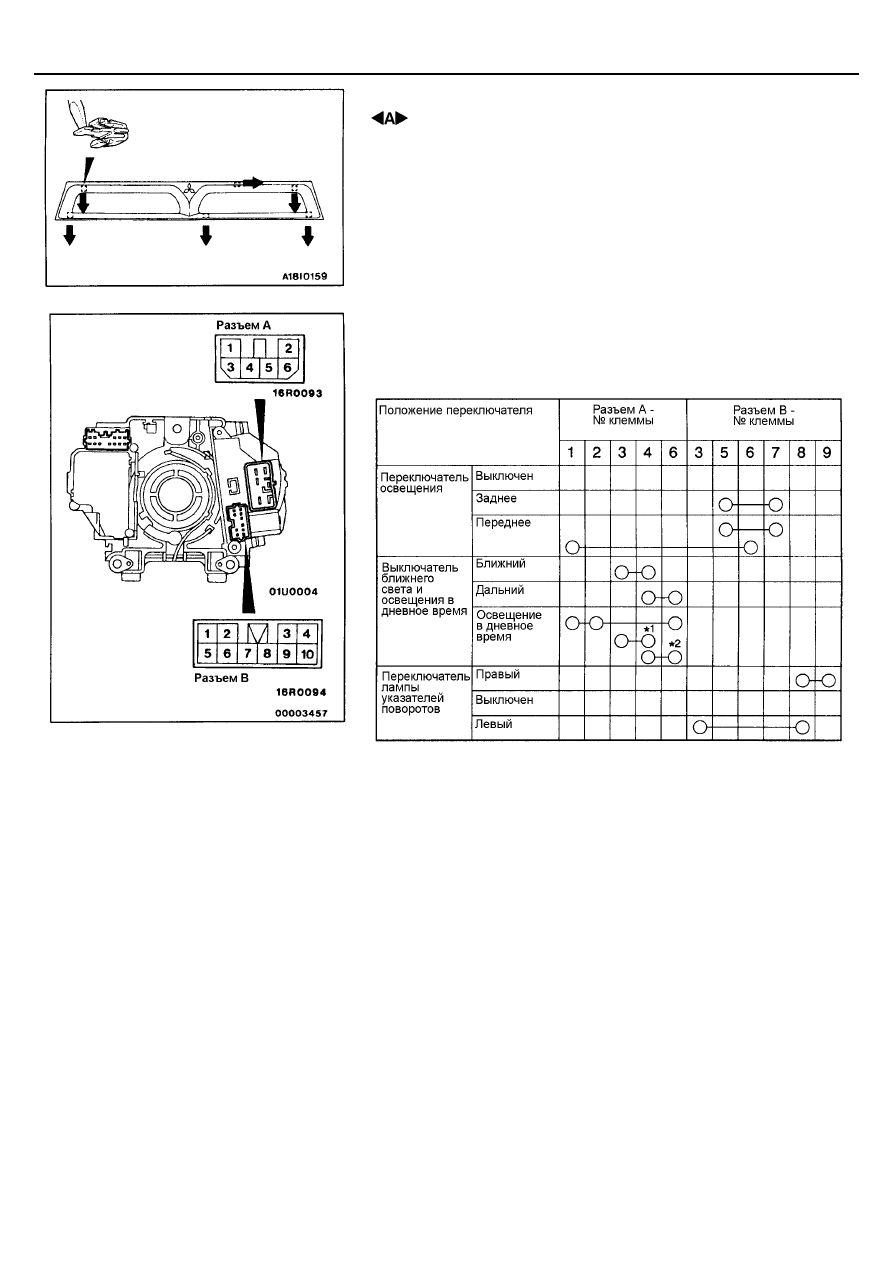

СНЯТИЕ

 СНЯТИЕ РЕШЕТКИ РАДИАТОРА

Снимите решетку радиатора, нажимая на лапки фиксаторов решетки ра-
диатора в указанном стрелками направлении при помощи плоской отверт-
ки, слегка потягивая решетку радиатора на себя.

ПРОВЕРКА

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ, ВЫКЛЮЧА-
ТЕЛЯ БЛИЖНЕГО СВЕТА И ОСВЕЩЕНИЯ В ДНЕВНОЕ
ВРЕМЯ И ПЕРЕКЛЮЧАТЕЛЯ УКАЗАТЕЛЕЙ ПОВОРОТОВ

ПРИМЕЧАНИЕ:
1.

*

1

 указывает на то, что цепь замкнута, когда выключатель освещения

в дневное время находится в положении ближнего света.

2.

*

2

 указывает на то, что цепь замкнута, когда выключатель освещения

в дневное время находится в положении дальнего света.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Фара головного света и передний
указатель поворотов

54-42

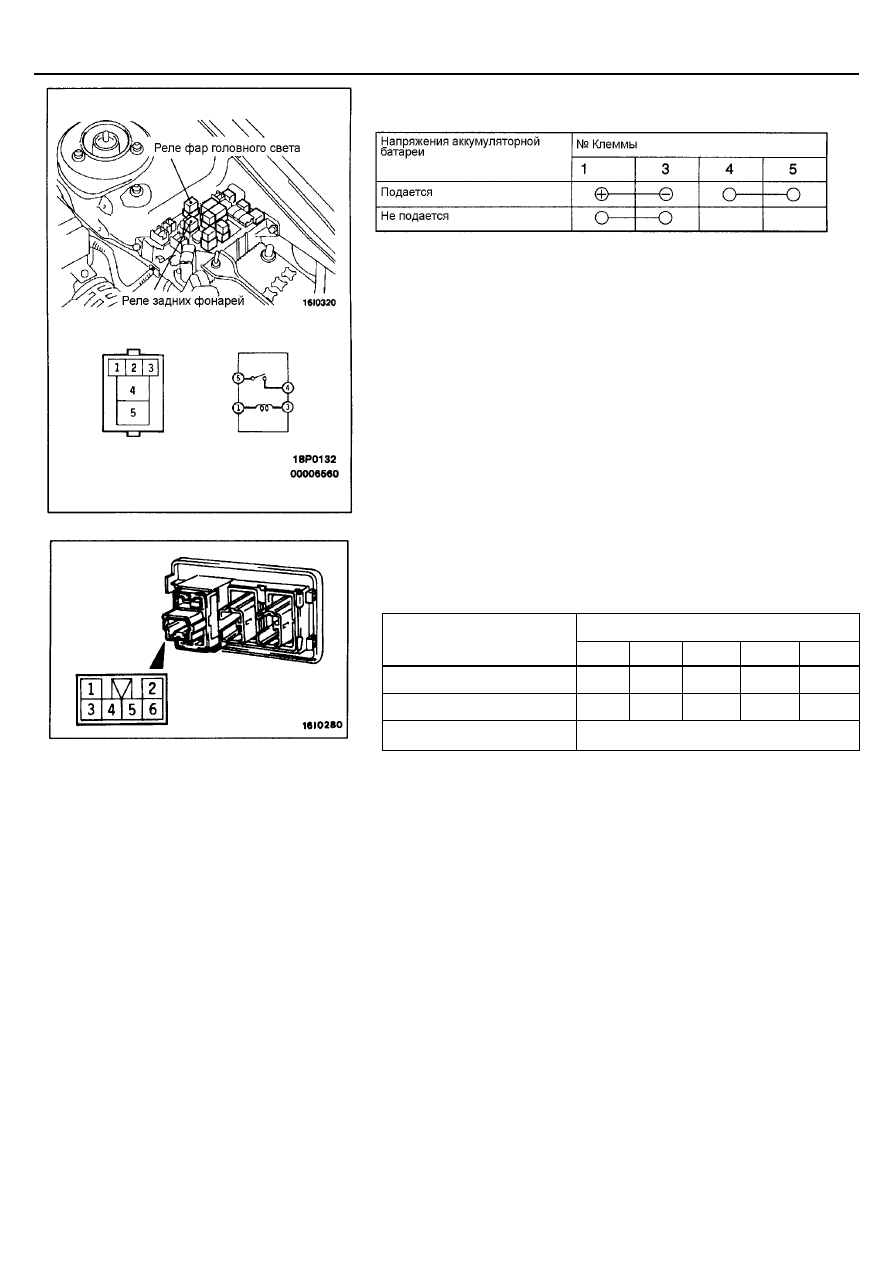

ПРОВЕРКА РЕЛЕ ФАР ГОЛОВНОГО СВЕТА И РЕЛЕ ЗАД-
НИХ ФОНАРЕЙ

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ КОРРЕКТОРА ФАР

Проверьте сопротивление между выводами когда переключатель коррек-
тора фар включен.
Номинальное значение:

Положение переключателя

Номера выводов между
которыми измеряется со-
противление

0

1

2

3

4

Между выводами 3 и 4 (Ом)

1235

1114

977

862

747

Между клеммой 4 и 6 (Ом)

548

669

806

921

1036

Между клеммой 3 и 6 (Ом)

1003

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Фара головного света и передний
указатель поворотов

54-43

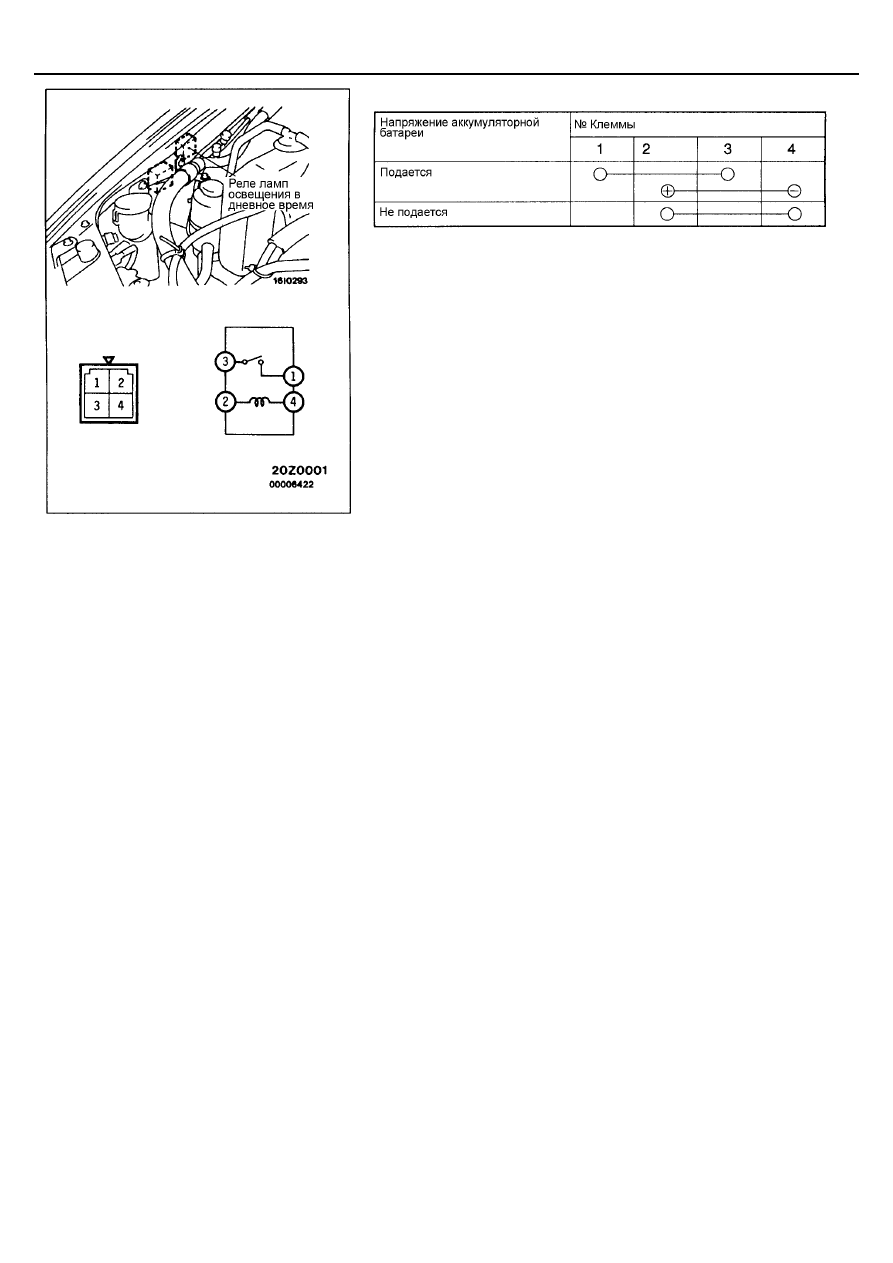

ПРОВЕРКА РЕЛЕ ЛАМП ОСВЕЩЕНИЯ В ДНЕВНОЕ ВРЕМЯ

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 - Боковые указатели поворота

54-44

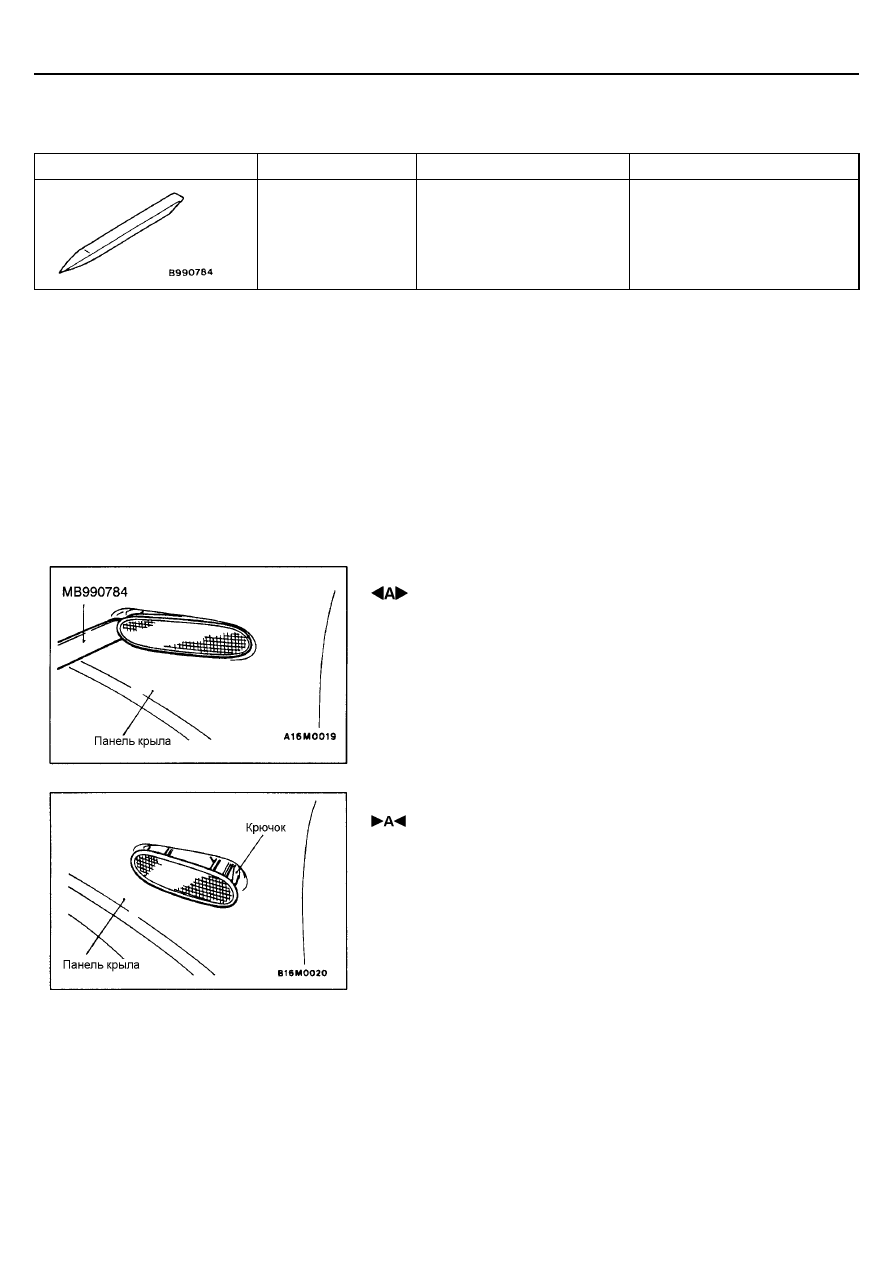

БОКОВЫЕ УКАЗАТЕЛИ ПОВОРОТА

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Использование

МВ990784

Специальный инструмент

Снятие боковых указателей по-
ворота

СНЯТИЕ

 СНЯТИЕ БОКОВЫХ УКАЗАТЕЛЕЙ ПОВОРОТА

Используйте специальный инструмент для снятия замка с панели крыла, и
затем снимите боковой указатель поворота.

УСТАНОВКА

 УСТАНОВКА БОКОВЫХ УКАЗАТЕЛЕЙ ПОВОРОТА

1.

Вставьте замок в панель крыла.

2.

Нажмите на указатель поворота, и закрепите его при помощи крючка.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Передние противотуманные фары

54-45

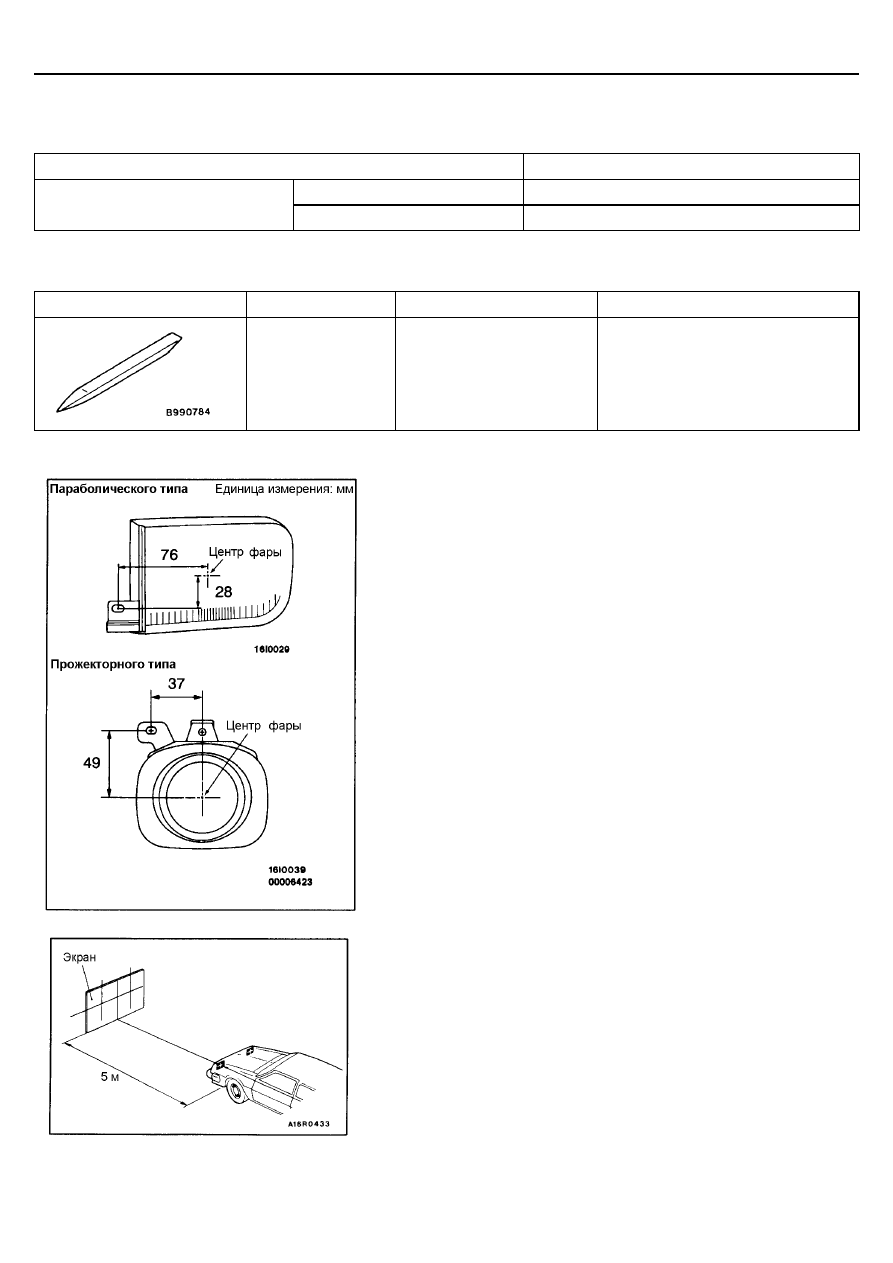

ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

Параметры

Номинальное значение

Вертикальное направление

На 100 мм ниже горизонтали (Н)

Регулировка пучка света передних
противотуманных фар

Горизонтальное направление

Параллельно направлению движения автомобиля

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Использование

МВ990784

Специальный инструмент

Снятие облицовки переключателя

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТО-
МОБИЛЕ

РЕГУЛИРОВКА ПЕРЕДНИХ ПРОТИВОТУМАН-
НЫХ ФАР

1.

Определите положение центра противотуманных фар как показано на
рисунке.

2.

Установите расстояние от центров противотуманных фар до экрана 5
м как показано на рисунке.

3.

Доведите давление в шинах до номинальной величины и оставьте в
автомобиле только водителя, либо разместите на его месте груз око-
ло 75 кг.

4.

Установите частоту вращения двигателя 2000 об/мин и отрегулируйте
пучок света передних противотуманных фар.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Передние противотуманные фары

54-46

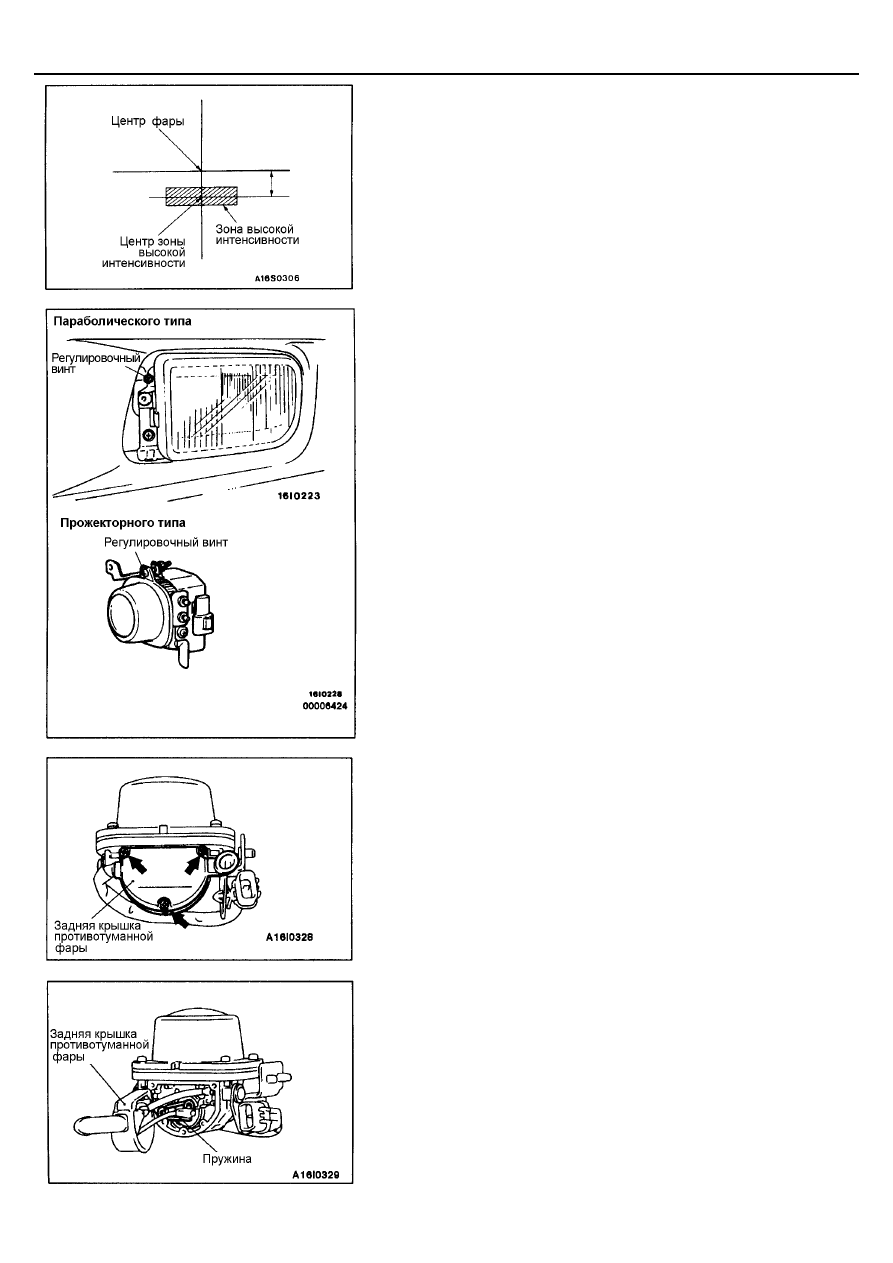

5.

Проверьте соответствие расположения пучка света на экране номи-
нальному.
Номинальные размеры:

По вертикали:

На 100 мм ниже горизонтали

По горизонтали:

Параллельно направлению движения автомобиля

ПРИМЕЧАНИЕ:
Горизонтальное направление не регулируется. Если отклонение све-
тового пучка превышает номинальное значение, убедитесь в пра-
вильности положения крепления или отсутствии других дефектов кре-
пления.
Внимание:
При проведении регулировки пучка свет фар, прикрывайте фару,
которую вы не регулируете в данный момент.

ЗАМЕНА ЛАМП

1.

Снимите накладку (облицовку) противотуманной фары.

2.

Снимите блок противотуманной фары.

3.

Снимите заднюю крышку противотуманной фары.

4.

Отстегните пружину, которая крепит лампу, и затем снимите лампу.
Внимание:
Не прикасайтесь к поверхности лампы грязными руками или
перчатками. В случае загрязнения поверхности лампы протрите
ее спиртом или растворителем, и тщательно просушите перед
установкой в фару.

        Расстояние
        по вертикали
