CAUTION:

Incorrect wheel nuts or improperly tightened
wheel nuts can cause the wheel to come loose
and even come off. This could lead to an
accident. Be sure to use the correct wheel
nuts. If you have to replace them, be sure to
get new GM original equipment wheel nuts.
Stop somewhere as soon as you can and have
the nuts tightened with a torque wrench to the
proper torque specification. See Capacities
and Specifications on page 5-93 for wheel nut
torque specification.

Notice: Improperly tightened wheel nuts can lead
to brake pulsation and rotor damage. To avoid
expensive brake repairs, evenly tighten the wheel
nuts in the proper sequence and to the proper
torque specification. See Capacities and
Specifications on page 5-93 for the wheel nut
torque specification.

11. Tighten the wheel nuts

firmly in a crisscross
sequence, as shown.

Notice: Wheel covers will not fit on your compact
spare. If you try to put a wheel cover on the compact
spare, you could damage the cover or the spare.

12. Do not try to put a wheel cover on the compact

spare tire. It will not fit. Store the wheel cover
securely in the rear of the vehicle until you have
the flat tire repaired or replaced.

Secondary Latch System

Your vehicle may have an underbody-mounted tire hoist
assembly equipped with a secondary latch system. It
is designed to stop a tire from suddenly falling off your
vehicle if the cable holding the spare tire is damaged.
For the secondary latch to work, the tire must be stowed
with the valve stem pointing down.

5-72

Your vehicle uses the underbody tire hoist assembly
to store either the compact spare or a flat road tire. See
Storing a Flat or Spare Tire and Tools on page 5-74
for instructions on storing the spare or flat tire correctly.

{

CAUTION:

Before beginning this procedure read all the
instructions. Failure to read and follow the
instructions could damage the hoist assembly
and you and others could get hurt. Read and
follow the instructions listed below.

{

CAUTION:

Someone standing too close during the
procedure could be injured by the jack. If the
spare tire does not slide off the jack completely,
make sure no one is behind you or on either
side of you as you pull the jack out from the
spare.

To release the spare tire from the secondary latch,
do the following:

1. Place the jack under the vehicle, ahead of the rear

bumper. Position the center lift point of the jack
under the center of the compact spare tire.

2. Turn the folding wrench clockwise to raise the jack

until it lifts the secondary latch device under the
wheel plate.

3. Keep raising the jack until the compact spare tire

stops moving upward and is held firmly in place.
This lets you know that the secondary latch
has released.

5-73

4. Lower the jack by turning the folding wrench

counterclockwise. Keep lowering the jack until
the compact spare tire is resting on the folding
wrench.

5. Grasp the compact spare tire with both hands and

pull it out from under the vehicle.

6. Reach under the vehicle and remove the folding

wrench and jack.

Have the hoist assembly inspected as soon as you can.
You will not be able to store a spare or flat tire using
the hoist assembly until it has been repaired or replaced.

Storing a Flat or Spare Tire and
Tools

{

CAUTION:

Storing a jack, a tire, or other equipment in the
passenger compartment of the vehicle could
cause injury. In a sudden stop or collision,
loose equipment could strike someone. Store
all these in the proper place.

5-74

{

CAUTION:

The underbody-mounted spare tire needs
to be stored with the valve stem pointing
down. If the spare tire is stored with the valve
stem pointing upwards, its secondary latch
won’t work properly and the spare tire could
loosen and suddenly fall from your vehicle.
If this happened when your vehicle was
being driven, the tire might contact a person
or another vehicle, causing injury and, of
course, damage to itself as well. Be sure the
underbody-mounted spare tire is stored
with its valve stem pointing down.

To store the flat tire in the vehicle, do the following:

1. Remove the tire storage bag and cable package

from the jack storage area.

2. Remove the small center cap by tapping the back

of the cap with the extension of the shaft, if the
vehicle has aluminum wheels.

3. Put the flat tire in the tire storage bag and place

it in the rear storage area with the valve stem
pointing toward the front of the vehicle.

A. Cable
B. Liftgate Hinges
C. Door Striker

4. Pull the cable through the door striker and the

center of the wheel.

5-75

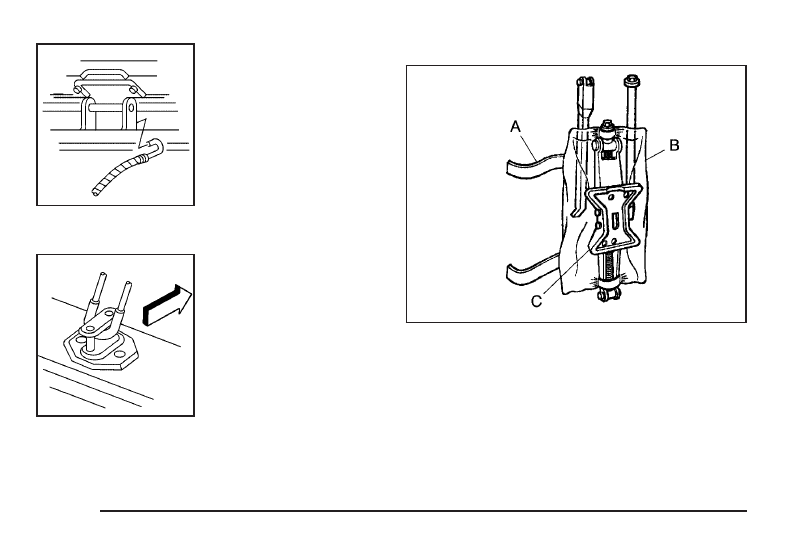

5. Hook the cable onto

the outside portion of
the liftgate hinges.

6. Pull on the cable to make sure it is secure.

7. Make sure the metal

tube is centered at the
striker. Push the
tube towards the front
of the vehicle.

8. Close the liftgate and make sure it is latched

properly.

To store the tools, do the following:

A. Strap

B. Bag and Tools

C. Jack

Put back all tools as they were stored in the jack
storage compartment and put the compartment
cover back on.

5-76

To put the cover back on, line up the tabs on the right
of the cover with the slots in the cover opening. Push the
cover in place and push down the tab so that it rests
in the groove. This secures the cover in place.

Store the center cap or the plastic bolt-on wheel covers
until a full size tire is put back on the vehicle. When
you replace the compact spare with a full-size tire,
reinstall the bolt-on wheel covers or the center cap.
Hand-tighten them over the wheel nuts, using the
folding wrench.

Compact Spare Tire

Although the compact spare tire was fully inflated when
the vehicle was new, it can lose air after a time.
Check the inflation pressure regularly. It should be
60 psi (420 kPa).

After installing the compact spare on the vehicle, stop
as soon as possible and make sure the spare tire
is correctly inflated. The compact spare is made to
perform well at speeds up to 65 mph (105 km/h)
for distances up to 3,000 miles (5 000 km), so you can
finish your trip and have the full-size tire repaired or
replaced at your convenience. Of course, it is best
to replace the spare with a full-size tire as soon as
possible. The spare tire will last longer and be in good
shape in case it is needed again.

Notice: When the compact spare is installed, do
not take your vehicle through an automatic car
wash with guide rails. The compact spare can get
caught on the rails. That can damage the tire
and wheel, and maybe other parts of your vehicle.

Do not use the compact spare on other vehicles.

And do not mix the compact spare tire or wheel with
other wheels or tires. They will not fit. Keep the
spare tire and its wheel together.

Notice: Tire chains will not fit your compact spare.
Using them can damage your vehicle and can
damage the chains too. Do not use tire chains on
your compact spare.

Appearance Care

Cleaning products can be hazardous. Some are toxic.
Other cleaning products can burst into flames if a match
is struck near them or if they get on a hot part of the
vehicle. Some are dangerous if their fumes are inhaled
in an enclosed space. When anything from a container
is used to clean the vehicle, be sure to follow the
manufacturer’s warnings and instructions. Always open
the doors or windows of the vehicle when cleaning
the inside.

5-77

Never use these to clean the vehicle:

•

Gasoline

•

Benzene

•

Naphtha

•

Carbon Tetrachloride

•

Acetone

•

Paint Thinner

•

Turpentine

•

Lacquer Thinner

•

Nail Polish Remover

They can all be hazardous — some more than
others —and they can all damage the vehicle, too.

Do not use any of these products unless this manual
says you can. In many uses, these will damage
the vehicle:

•

Alcohol

•

Laundry Soap

•

Bleach

•

Reducing Agents

Fabric/Carpet

Use a vacuum cleaner often to get rid of dust and loose
dirt. Wipe vinyl, leather, plastic, and painted surfaces
with a clean, damp cloth.

GM-approved cleaning products can be obtained from
your dealer.

Here are some cleaning tips:

•

Always read the instructions on the cleaner label.

•

Clean up stains as soon as you can before they set.

•

Carefully scrape off any excess stain.

•

Use a clean cloth or sponge, and change to a clean
area often. A soft brush may be used if stains are
stubborn.

•

To avoid forming a ring on the fabric after spot
cleaning, clean the entire area immediately or it
will set.

Most stains can be removed with club soda water.
To clean, use the following instructions:

1. For liquids: blot with a clean, soft, white cloth.

For solids: remove as much as possible and
then vacuum or brush.

2. Apply club soda water to a clean, soft, white cloth.

Do not over-saturate; the cloth should not drip water.

3. Clean the entire area. Avoid getting the fabric

too wet.

5-78

4. Start cleaning from the seams into the stain to

avoid a ring effect.

5. Continue cleaning, using a clean area of the cloth

each time it becomes soiled.

6. When the stain is removed, blot the cleaned area

with another dry, clean, soft, white cloth.

Using Cleaner on Fabric

1. First, try the cleaner on an area of the fabric that is

not easily seen to make sure the cleaner does not
affect the color of the fabric.

2. For liquids: blot with a clean, soft, white cloth.

For solids: remove as much as possible and
then vacuum or brush.

3. Spray a small amount of the cleaner onto a clean

soft, white, cloth. Do not apply spray directly to the
fabric.

4. Start cleaning from the seams into the stain to

avoid a ring effect.

5. Continue cleaning, using a clean area of the cloth

each time it becomes soiled.

6. When the stain is removed, blot the cleaned area

with another dry, clean, soft, white cloth.

7. If the cleaner leaves a ring effect, follow up with the

club soda water instructions given earlier in this
section.

Special Fabric Cleaning Problems

Stains caused by such things as catsup, black coffee,
egg, fruit, fruit juice, milk, soft drinks, vomit, urine,
and blood can be removed using the club soda water
instructions given earlier in this section. If an odor lingers
after cleaning vomit or urine, treat the area with a
water and baking soda solution: 1 teaspoon (5 ml) of
baking soda to 1 cup (250 ml) of lukewarm water.
Let dry.

Stains caused by oil and grease can be cleaned with an
approved GM cleaner and a clean, white cloth.

1. Carefully scrape off excess stain.

2. Clean with cool water and allow to dry completely.

3. If a stain remains, follow the “Using Cleaner on

Fabric” instructions described earlier.

Vinyl

Use warm water and a clean cloth.

•

Rub with a clean, damp cloth to remove dirt. This
may have to be done more than once.

•

Things like tar, asphalt, and shoe polish will stain if
they are not removed quickly. Use a clean cloth
and vinyl cleaner. See your dealer for this product.

5-79

Leather

Use a soft cloth with lukewarm water and a mild soap or
saddle soap and wipe dry with a soft cloth. Then, let
the leather dry naturally. Do not use heat to dry.

•

For stubborn stains, use a leather cleaner.

•

Never use oils, varnishes, solvent-based or abrasive
cleaners, furniture polish, or shoe polish on leather.

•

Soiled or stained leather should be cleaned
immediately. If dirt is allowed to work into the finish,
it can harm the leather.

Instrument Panel

Use only mild soap and water to clean the top surfaces
of the instrument panel. Sprays containing silicones
or waxes may cause annoying reflections in the
windshield and even make it difficult to see through the
windshield under certain conditions.

Interior Plastic Components

Use only a mild soap and water solution on a soft cloth
or sponge. Commercial cleaners may affect the
surface finish.

Glass Surfaces

Notice: If you use abrasive cleaners when cleaning
glass surfaces on your vehicle, you could scratch
the glass. When cleaning the glass on your vehicle,
use only a soft cloth and glass cleaner.

Glass should be cleaned often. Your GM dealer can
provide an approved cleaner, or a liquid household glass
cleaner will remove normal tobacco smoke and dust
films on interior glass. See Vehicle Care/Appearance
Materials on page 5-84.

Care of Safety Belts

Keep belts clean and dry.

{

CAUTION:

Do not bleach or dye safety belts. If you do,
it may severely weaken them. In a crash,
they might not be able to provide adequate
protection. Clean safety belts only with mild
soap and lukewarm water.

5-80

Weatherstrips

Silicone grease on weatherstrips will make them last
longer, seal better, and not stick or squeak. Apply
silicone grease with a clean cloth. During very cold,
damp weather frequent application may be required.
See Recommended Fluids and Lubricants on page 6-11.

Washing Your Vehicle

The paint finish on the vehicle provides beauty, depth
of color, gloss retention, and durability.

The best way to preserve the vehicle’s finish is to keep it
clean by washing it often with lukewarm or cold water.

Do not wash the vehicle in the direct rays of the sun.
Use a car washing soap. Do not use strong soaps
or chemical detergents. Be sure to rinse the vehicle well,
removing all soap residue completely. GM-approved
cleaning products can be obtained from your dealer.
See Vehicle Care/Appearance Materials on page 5-84.
Do not use cleaning agents that are petroleum
based, or that contain acid or abrasives. All cleaning
agents should be flushed promptly and not allowed
to dry on the surface, or they could stain. Dry the finish
with a soft, clean chamois or an all-cotton towel to
avoid surface scratches and water spotting.

High pressure car washes may cause water to enter
the vehicle.

Cleaning Exterior Lamps/Lenses

Use only lukewarm or cold water, a soft cloth and a car
washing soap to clean exterior lamps and lenses. Follow
instructions under Washing Your Vehicle on page 5-81.

Finish Care

Occasional waxing or mild polishing of the vehicle by
hand may be necessary to remove residue from the paint
finish. GM-approved cleaning products can be obtained
from your dealer. See Vehicle Care/Appearance
Materials on page 5-84.

Notice: Machine compounding or aggressive
polishing on a basecoat/clearcoat paint finish may
damage it. Use only non-abrasive waxes and
polishes that are made for a basecoat/clearcoat
paint finish on your vehicle.

The vehicle has a “basecoat/clearcoat” paint finish.
The clearcoat gives more depth and gloss to the
colored basecoat. Always use waxes and polishes
that are non-abrasive and made for a basecoat/
clearcoat paint finish.

Foreign materials such as calcium chloride and
other salts, ice melting agents, road oil and tar,
tree sap, bird droppings, chemicals from
industrial chimneys, etc., can damage the
vehicle’s finish if they remain on painted surfaces.

5-81

Wash the vehicle as soon as possible. If necessary,
use non-abrasive cleaners that are marked safe
for painted surfaces to remove foreign matter.

Exterior painted surfaces are subject to aging, weather,
and chemical fallout that can take their toll over a
period of years. To help keep the paint finish looking
new, keep the vehicle in a garage or covered whenever
possible.

Windshield, Backglass, and Wiper
Blades

If the windshield is not clear after using the windshield
washer, or if the wiper blade chatters when running,
wax, sap or other material may be on the blade or
windshield.

Clean the outside of the windshield with a full-strength
glass cleaning liquid. The windshield is clean if beads
do not form when you rinse it with water.

Grime from the windshield will stick to the wiper blades
and affect their performance. Clean the blade by
wiping vigorously with a cloth soaked in full-strength
windshield washer solvent. Then rinse the blade
with water.

Check the wiper blades and clean them as necessary;
replace blades that look worn.

Aluminum or Chrome-Plated Wheels

The vehicle may be equipped with either aluminum or
chrome-plated wheels.

Keep the wheels clean using a soft clean cloth with mild
soap and water. Rinse with clean water. After rinsing
thoroughly, dry with a soft clean towel. A wax may then
be applied.

Notice: If you use strong soaps, chemicals,
abrasive polishes, cleaners, brushes, or cleaners
that contain acid on aluminum or chrome-plated
wheels, you could damage the surface of the
wheel(s). The repairs would not be covered by your
warranty. Use only GM-approved cleaners on
aluminum or chrome-plated wheels.

The surface of these wheels is similar to the painted
surface of your vehicle. Do not use strong soaps,
chemicals, abrasive polishes, abrasive cleaners,
cleaners with acid, or abrasive cleaning brushes on
them because you could damage the surface. Do not
use chrome polish on aluminum wheels.

Notice: Using chrome polish on aluminum wheels
could damage the wheels. The repairs would not
be covered by your warranty. Use chrome polish
on chrome wheels only.

5-82

Use chrome polish only on chrome-plated wheels, but
avoid any painted surface of the wheel, and buff off
immediately after application.

Notice: If you drive your vehicle through an
automatic car wash that has silicone carbide tire
cleaning brushes, you could damage the aluminum
or chrome-plated wheels. The repairs would not
be covered by your warranty. Never drive a vehicle
equipped with aluminum or chrome-plated wheels
through an automatic car wash that uses silicone
carbide tire cleaning brushes.

Do not take your vehicle through an automatic car wash
that has silicone carbide tire cleaning brushes. These
brushes can also damage the surface of these wheels.

Tires

To clean the tires, use a stiff brush with tire cleaner.

Notice: Using petroleum-based tire dressing
products on your vehicle may damage the paint
finish and/or tires. When applying a tire dressing,
always wipe off any overspray from all painted
surfaces on your vehicle.

Sheet Metal Damage

If the vehicle is damaged and requires sheet metal
repair or replacement, make sure the body repair shop
applies anti-corrosion material to parts repaired or
replaced to restore corrosion protection.

Original manufacturer replacement parts will provide the
corrosion protection while maintaining the warranty.

Finish Damage

Any stone chips, fractures or deep scratches in the
finish should be repaired right away. Bare metal
will corrode quickly and may develop into major repair
expense.

Minor chips and scratches can be repaired with touch-up
materials available from your GM dealer. Larger areas
of finish damage can be corrected in your GM
dealer’s body and paint shop.

5-83

Underbody Maintenance

Chemicals used for ice and snow removal and dust
control can collect on the underbody. If these are not
removed, corrosion and rust can develop on the
underbody parts such as fuel lines, frame, floor pan,
and exhaust system even though they have corrosion
protection.

At least every spring, flush these materials from the
underbody with plain water. Clean any areas where mud
and debris can collect. Dirt packed in close areas of
the frame should be loosened before being flushed.
Your GM dealer or an underbody car washing system
can do this for you.

Chemical Paint Spotting

Some weather and atmospheric conditions can create a
chemical fallout. Airborne pollutants can fall upon and
attack painted surfaces on the vehicle. This damage can
take two forms: blotchy, ring-shaped discolorations,
and small, irregular dark spots etched into the
paint surface.

Although no defect in the paint job causes this, GM will
repair, at no charge to the owner, the surfaces of
new vehicles damaged by this fallout condition within
12 months or 12,000 miles (20 000 km) of purchase,
whichever occurs first.

Vehicle Care/Appearance Materials

See your GM dealer for more information on purchasing
the following products.

Description

Usage

Polishing Cloth
Wax-Treated

Interior and exterior
polishing cloth.

Tar and Road Oil
Remover

Removes tar, road oil,
and asphalt.

Chrome Cleaner
and Polish

Use on chrome or
stainless steel.

White Sidewall
Tire Cleaner

Removes soil and black
marks from whitewalls.

Vinyl Cleaner

Cleans vinyl.

Glass Cleaner

Removes dirt, grime,
smoke and fingerprints.

Chrome and Wire
Wheel Cleaner

Removes dirt and grime
from chrome wheels and
wire wheel covers.

Finish Enhancer

Removes dust,
fingerprints, and surface
contaminants. Spray on
and wipe off.

5-84

Description

Usage

Swirl Remover Polish

Removes swirl marks, fine
scratches, and other light
surface contamination.

Cleaner Wax

Removes light scratches
and protects finish.

Foaming Tire Shine
Low Gloss

Cleans, shines, and
protects in one step.
No wiping necessary.

Wash Wax Concentrate

Medium foaming
shampoo. Cleans
and lightly waxes.
Biodegradable and
phosphate free.

Spot Lifter

Quickly removes spots
and stains from carpets,
vinyl, and cloth
upholstery.

Odor Eliminator

Odorless spray odor
eliminator used on fabrics,
vinyl, leather and carpet.

See your General Motors parts department for these
products. See Recommended Fluids and Lubricants
on page 6-11.

Vehicle Identification

Vehicle Identification Number (VIN)

This is the legal identifier for your vehicle. It appears on
a plate in the front corner of the instrument panel, on
the driver’s side. You can see it if you look through the
windshield from outside your vehicle. The VIN also
appears on the Vehicle Certification and Service Parts
labels and the certificates of title and registration.

5-85

Engine Identification

The eighth character in your VIN is the engine code.
This code will help you identify your engine,
specifications and replacement parts.

Service Parts Identification Label

You will find this label on the inside of the glove box.
It is very helpful if you ever need to order parts. On this
label, you will find the following:

•

VIN

•

Model designation

•

Paint information

•

Production options and special equipment

Be sure that this label is not removed from the vehicle.

Electrical System

Add-On Electrical Equipment

Notice: Don’t add anything electrical to your
vehicle unless you check with your dealer first.
Some electrical equipment can damage your vehicle
and the damage wouldn’t be covered by your
warranty. Some add-on electrical equipment can
keep other components from working as they
should.

Your vehicle has an airbag system. Before attempting to
add anything electrical to your vehicle, see Servicing
Your Airbag-Equipped Vehicle on page 1-66.

Headlamp Wiring

The headlamp wiring is protected by four internal fuses
in the underhood fuse block. An electrical overload
will cause the lamps to go on and off, or in some cases
to remain off. If this happens, have your headlamp
wiring checked right away.

5-86

Windshield Wiper Fuses

The windshield wiper motor is protected by an internal
fuse in the underhood fuse block. If the motor overheats
due to heavy snow, etc., the wiper will stop until the
motor cools. If the overload is caused by some electrical
problem, be sure to get it fixed.

The rear washer pump is controlled by a relay located
in the engine compartment, behind the windshield
washer fluid reservoir. The rear wiper motor is protected
by a fuse located in the instrument panel fuse block.

Power Windows and Other
Power Options

Circuit breakers in the instrument panel fuse panel
protect the power windows and other power accessories.
When the current load is too heavy, the circuit breaker
opens and closes, protecting the circuit until the
problem is fixed.

Fuses and Circuit Breakers

The wiring circuits in your vehicle are protected from
short circuits by a combination of fuses, circuit breakers,
and fusible thermal links.

Look at the silver-colored band inside the fuse. If the
band is broken or melted, replace the fuse. Be sure you
replace a bad fuse with a new one of the identical
size and rating.

If you ever have a problem on the road and do not have
a spare fuse, you can borrow one that has the same
amperage or use one of the spare fuses in the
underhood fuse block. Just pick some feature of your
vehicle that you can get along without — like the radio or
cigarette lighter — and use its fuse, if it is the right
amperage. Replace it as soon as you can.

There are two fuse blocks in your vehicle, the instrument
panel fuse block and the underhood fuse block.

5-87
