Fuses

Usage

1

Trunk, Door Locks

2

Electronic Level Control

3

Rear Wiper

4

Radio, DVD Player

5

Interior Lamps

6

OnStar

®

7

Keyless Entry Module

8

Cluster, Heating, Ventilation,
Air Conditioning

9

Cruise Switch

10

Steering Wheel Illumination

11

Power Mirror

12

Stoplamp, Turn Lamps

13

Heated Seats

14

Blank

15

Electronic Level Control

513

Fuses

Usage

16

Heated Mirror

17

Center High-Mounted Stoplamp,
Back-up Lamps

18

Blank

19

Canister Vent Solenoid

20

Park Lamps

21

Power Sliding Door

22

Blank

23

Blank

24

Left Power Sliding Door

25

Right Power Sliding Door

Relays

Usage

26

Blank

27

Blank

28

Park Lamps, Taillamps

29

Retained Accessory Power

30

Rear Defog

PLR

Fuse Puller

Circuit

Breakers

Usage

31

Power Seats

32

Power Window

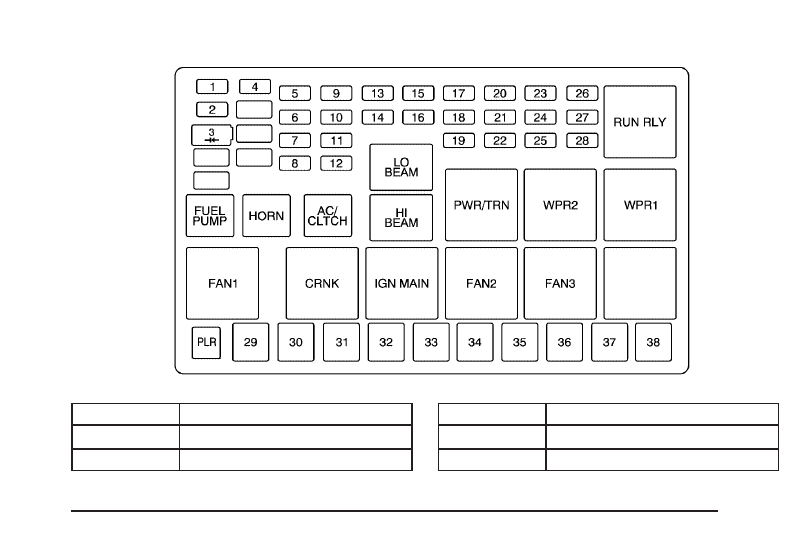

Underhood Fuse Block

The underhood fuse block is located in the engine
compartment. For more information on location
see Engine Compartment Overview on page 422.

514

Your vehicle may not have all the fuses listed.

Fuses

Usage

1

Right High-Beam

2

Fuel Pump

Fuses

Usage

3

Diode

BLANK

Not Used

515

Fuses

Usage

BLANK

Not Used

4

Left High-Beam

BLANK

Not Used

BLANK

Not Used

BLANK

Not Used

5

Not Used

6

Air Conditioning Clutch

7

Horn

8

Left Low-Beam

9

Powertrain Control Module,
Electronic Throttle Control

10

Not Used

11

Transmission Solenoid

12

Right Low-Beam

13

Anti-lock Brake System

14

Powertrain Control Module Ignition

Fuses

Usage

15

Electronic Ignition

16

Fuel Injector

17

Climate Control, RPA,
Cruise Control

18

Electronic Throttle Control

19

Engine Sensor, Evaporator

20

Airbag

21

Not Used

22

Not Used

23

Auxiliary Power

24

Front Windshield Washer

25

AC/DC Inverter

26

Rear Blower

27

Front Blower

28

Front Windshield Wiper

516

J-Case Fuses

Usage

PLR

Fuse Puller

29

Fan 1

30

Starter Solenoid

31

Anti-lock Brake System Motor

32

Blank

33

Fan 2

34

Front Blower High

35

Battery Main 3

36

Rear Defogger

37

Battery Main 2

38

Spare

Relays

Usage

RUN RLY

Starter

LO BEAM

Low-Beam

FUEL PUMP

Fuel Pump

HORN

Horn

AC/CLTCH

Air Conditioning Clutch

HI BEAM

High-Beam

PWR/TRN

Powertrain

WPR2

Wiper 2

WPR1

Wiper 1

FAN 1

Fan 1

CRNK

Crank

IGN MAIN

Ignition Main

FAN2

Fan 2

FAN3

Fan 3

BLANK

Not Used

517

Capacities and Specifications

The following approximate capacities are given in English and metric measurements. See Recommended
Fluids and Lubricants on page 530 for more information.

Capacities and Specifications

Application

Capacities

English

Metric

Air Conditioning Refrigerant R134a

For the air conditioning system refrigerant charge

amount, see the refrigerant caution label located under

the hood. See your dealer for more information.

Automatic Transaxle — Pan Removal and Replacement

7.4 qt

7.0 L

Cooling System

3.9L Engine Front Climate Controls Only

10.77 qt

10.2 L

3.9L Engine with Rear Climate Controls

12.11 qt

11.55 L

Engine Oil with Filter

4.0 qt

3.8 L

Fuel Capacity

25.1 gal

95.0 L

Wheel Nut Torque

100 ft lb

140 Y

All capacities are approximate. When adding, be sure to fill to the approximate level, as recommended in this manual.
Recheck fluid level after filling.

Engine Specifications

Engine

VIN Code

Transaxle

Spark Plug Gap

3.9L V6

1

Automatic

0.040 in (1.1 mm)

518

Maintenance Schedule ................................ 520

Introduction ............................................... 520
Maintenance Requirements ........................ 520
Your Vehicle and the Environment ............ 520
Using the Maintenance Schedule ............... 520
Scheduled Maintenance ............................. 522
Additional Required Services ..................... 524
Maintenance Footnotes .............................. 525
Owner Checks and Services ..................... 526

At Each Fuel Fill ....................................... 527
At Least Once a Month ............................. 527
At Least Once a Year ............................... 528
Recommended Fluids and Lubricants ........ 530
Normal Maintenance Replacement Parts ..... 532
Engine Drive Belt Routing ......................... 533
Maintenance Record .................................. 534

Section 6

Maintenance Schedule

519

Maintenance Schedule

Introduction

Important: Keep engine oil at the proper level
and change as recommended.

Maintenance Requirements

Notice: Maintenance intervals, checks,
inspections, replacement parts, and
recommended fluids and lubricants as
prescribed in this manual are necessary to
keep your vehicle in good working condition.
Any damage caused by failure to follow
scheduled maintenance may not be covered
by warranty.

Your Vehicle and the Environment

Proper vehicle maintenance not only helps to keep
your vehicle in good working condition, but also
helps the environment. All recommended
maintenance is important. Improper vehicle
maintenance can even affect the quality of the air
we breathe. Improper fluid levels or the wrong
tire inflation can increase the level of emissions
from your vehicle. To help protect our environment,
and to keep your vehicle in good condition, be
sure to maintain your vehicle properly.

Using the Maintenance Schedule

We at Saturn want to help you keep your vehicle
in good working condition. But we do not know
exactly how you will drive it. You may drive
very short distances only a few times a week.
Or you may drive long distances all the time
in very hot, dusty weather. You may use your
vehicle in making deliveries. Or you may drive it to
work, to do errands, or in many other ways.

520

Because of all the different ways people use their
vehicles, maintenance needs vary. You may
need more frequent checks and replacements.
So please read the following and note how
you drive. If you have any questions on how to
keep your vehicle in good condition, see your
Saturn retailer.

This schedule is for vehicles that:

•

carry passengers and cargo within
recommended limits. You will find these limits
on the Tire and Loading Information label.
See Loading Your Vehicle on page 391.

•

are driven on reasonable road surfaces within
legal driving limits.

•

use the recommended fuel. See Gasoline
Octane on page 414.

The services in Scheduled Maintenance on
page 522 should be performed when indicated.
See Additional Required Services on page 524
and Maintenance Footnotes on page 525 for
further information.

{

CAUTION:

Performing maintenance work on a vehicle
can be dangerous. In trying to do some
jobs, you can be seriously injured. Do your
own maintenance work only if you have the
required know-how and the proper tools
and equipment for the job. If you have any
doubt, see your retailer to have a qualified
technician do the work. See Doing Your
Own Service Work on page 413.

Some maintenance services can be complex.
So, unless you are technically qualified and have
the necessary equipment, you should have
your Saturn retailer do these jobs.

When you go to your Saturn retailer for your
service needs, you will know that Saturn-trained
and supported service technicians will perform
the work using genuine Saturn parts.

If you want to purchase service information,
see Service Publications Ordering Information
on page 553.

521

Owner Checks and Services on page 526 tells you
what should be checked, when to check it, and
what you can easily do to help keep your vehicle in
good condition.
The proper replacement parts, fluids, and lubricants
to use are listed in Recommended Fluids and
Lubricants on page 530 and Normal Maintenance
Replacement Parts on page 532. When your
vehicle is serviced, make sure these are used. All
parts should be replaced and all necessary repairs
done before you or anyone else drives the vehicle.
We recommend the use of genuine Saturn parts.

Scheduled Maintenance

When the CHANGE OIL SOON message comes
on, it means that service is required for your
vehicle. Have your vehicle serviced as soon as
possible within the next 600 miles (1 000 km).
It is possible that, if you are driving under the best
conditions, the engine oil life system may not
indicate that vehicle service is necessary for
over a year. However, your engine oil and filter
must be changed at least once a year and at this
time the system must be reset. Your Saturn
retailer has Saturn-trained service technicians
who will perform this work using genuine Saturn
parts and reset the system.

If the engine oil life system is ever reset
accidentally, you must service your vehicle within
3,000 miles (5 000 km) since your last service.
Remember to reset the oil life system whenever
the oil is changed. See Engine Oil Life System on
page 426 for information on the Engine Oil Life
System and resetting the system.
When the CHANGE OIL SOON message appears,
certain services, checks, and inspections are
required. Required services are described in the
following for “Maintenance I” and “Maintenance II.”
Generally, it is recommended that your first
service be Maintenance I, your second service
be Maintenance II, and that you alternate
Maintenance I and Maintenance II thereafter.
However, in some cases, Maintenance II may
be required more often.
Maintenance I — Use Maintenance I if the
CHANGE OIL SOON message comes on within
10 months since the vehicle was purchased
or Maintenance II was performed.
Maintenance II — Use Maintenance II if the
previous service performed was Maintenance I.
Always use Maintenance II whenever the
message comes on 10 months or more since
the last service or if the message has not come
on at all for one year.

522

Scheduled Maintenance

Service

Maintenance I

Maintenance II

Change engine oil and filter. See Engine Oil on page 423. Reset oil life system.
See Engine Oil Life System on page 426. An Emission Control Service.

•

•

Lubricate chassis components. See footnote #.

•

•

Visually check for any leaks or damage. See footnote (k).

•

•

Inspect engine air cleaner filter. If necessary, replace filter. See Engine Air
Cleaner/Filter on page 428. See footnote (g).

•

Rotate tires and check inflation pressures and wear. See Tire Inspection and
Rotation on page 472 and “Tire Wear Inspection” in At Least Once a Month on
page 527.

•

•

Inspect brake system. See footnote (a).

•

•

Check engine coolant and windshield washer fluid levels and add fluid as
needed.

•

•

Perform any needed additional services. See “Additional Required Services”
in this section.

•

•

Inspect suspension and steering components. See footnote (b).

•

Inspect engine cooling system. See footnote (c).

•

Inspect wiper blades. See footnote (d).

•

Inspect restraint system components. See footnote (e).

•

Lubricate body components. See footnote (f).

•

Check transaxle fluid level and add fluid as needed.

•

Replace passenger compartment air filter. See footnote (l).

•

Inspect throttle system. See footnote (j).

•

523

Additional Required Services

The following services should be performed at the first maintenance service (I or II) after the indicated
miles (kilometers) shown for each item.

Additional Required Services

Service and Miles (Kilometers)

25,000

(40 000)

50,000

(80 000)

75,000

(120 000)

100,000

(160 000)

125,000

(200 000)

150,000

(240 000)

Inspect fuel system for damage or leaks.

•

•

•

•

•

•

Inspect exhaust system for loose or
damaged components.

•

•

•

•

•

•

Replace engine air cleaner filter. See
Engine Air Cleaner/Filter on page 428.

•

•

•

Change automatic transaxle fluid and
filter (severe service). See footnote (h).

•

•

•

Change automatic transaxle fluid and
filter (normal service).

•

Replace spark plugs and inspect spark
plug wires. An Emission Control Service.

•

Engine cooling system service (or every
five years, whichever occurs first).
An Emission Control Service.
See footnote (i).

•

Inspect engine accessory drive belt.
An Emission Control Service.
See footnote (m).

•

524

Maintenance Footnotes

# Lubricate the suspension, steering linkage,
transaxle shift linkage, and the underbody contact
points and linkage.

(a) Visually inspect brake lines and hoses for
proper hook-up, binding, leaks, cracks, chafing,
etc. Inspect disc brake pads for wear and rotors
for surface condition. Inspect other brake
parts, including calipers, parking brake, etc. Check
parking brake adjustment.

(b) Visually inspect front and rear suspension and
steering system for damaged, loose, or missing
parts, signs of wear, or lack of lubrication. Inspect
power steering lines and hoses for proper
hook-up, binding, leaks, cracks, chafing, etc.

(c) Visually inspect hoses and have them replaced
if they are cracked, swollen, or deteriorated.
Inspect all pipes, fittings, and clamps; replace with
genuine Saturn parts as needed. To help ensure
proper operation, a pressure test of the cooling
system and pressure cap and cleaning the outside
of the radiator and air conditioning condenser is
recommended at least once a year.

(d) Visually inspect wiper blades for wear or
cracking. Replace wiper blades that appear worn
or damaged or that streak or miss areas of
the windshield.

(e) Make sure the safety belt reminder light and all
your belts, buckles, latch plates, retractors, and
anchorages are working properly. Look for
any other loose or damaged safety belt system
parts. If you see anything that might keep a safety
belt system from doing its job, have it repaired.
Have any torn or frayed safety belts replaced. Also
look for any opened or broken airbag coverings,
and have them repaired or replaced. The
airbag system does not need regular maintenance.

(f) Lubricate all key lock cylinders, hood latch
assemblies, secondary latches, pivots, spring
anchor and release pawl, hood and door hinges,
rear folding seats, liftgate hinges, fuel door
hinge, power sliding door cable, and sliding door
track(s). More frequent lubrication may be required
when exposed to a corrosive environment.
Applying silicone grease on weatherstrips with a
clean cloth will make them last longer, seal better,
and not stick or squeak.

525

(g) If you drive regularly under dusty conditions,
inspect the filter at each engine oil change.

(h) Change automatic transaxle fluid and filter if
the vehicle is mainly driven under one or more of
these conditions:

− In heavy city traffic where the outside

temperature regularly reaches 90°F (32°C)
or higher.

− In hilly or mountainous terrain.

− When doing frequent trailer towing.

− Uses such as found in taxi, police, or delivery

service.

(i) Drain, flush, and refill cooling system. See
Engine Coolant on page 432 for what to
use. Inspect hoses. Clean radiator, condenser,
pressure cap, and filler neck. Pressure test
the cooling system and pressure cap.

(j) Check system for interference or binding and
for damaged or missing parts. Replace parts
as needed. Replace any components that have
high effort or excessive wear. Do not lubricate
accelerator or cruise control cables.

(k) A fluid loss in any vehicle system could
indicate a problem. Have the system inspected
and repaired and the fluid level checked.
Add fluid if needed.

(l) If you drive regularly under dusty conditions,
the filter may require replacement more often.

(m) Visually inspect belt for fraying, excessive
cracks, or obvious damage. Replace belt if
necessary.

Owner Checks and Services

These owner checks and services should be
performed at the intervals specified to help ensure
the safety, dependability, and emission control
performance of your vehicle. Your Saturn retailer
can assist you with these checks and services.

Be sure any necessary repairs are completed at
once. Whenever any fluids or lubricants are added
to your vehicle, make sure they are the proper
ones, as shown in Recommended Fluids and
Lubricants on page 530.

526

At Each Fuel Fill

It is important to perform these underhood checks
at each fuel fill.

Engine Oil Level Check

Check the engine oil level and add the proper oil
if necessary. See Engine Oil on page 423 for
further details.

Notice: It is important to check your oil
regularly and keep it at the proper level. Failure
to keep your engine oil at the proper level
can cause damage to your engine not covered
by your warranty.

Engine Coolant Level Check

Check the engine coolant level and add
DEX-COOL

®

coolant mixture if necessary. See

Engine Coolant on page 432 for further details.

Windshield Washer Fluid Level Check

Check the windshield washer fluid level in
the windshield washer fluid reservoir and add
the proper fluid if necessary.

At Least Once a Month

Tire Inflation Check

Visually inspect your vehicle’s tires and make
sure they are inflated to the correct pressures.
Do not forget to check the spare tire. See
Inflation - Tire Pressure on page 469. Check to
make sure the spare tire is stored securely.
See Changing a Flat Tire on page 484.

Tire Wear Inspection

Tire rotation may be required for high mileage
highway drivers prior to the Engine Oil Life System
service notification. Check the tires for wear
and, if necessary, rotate the tires. See Tire
Inspection and Rotation on page 472.

527

At Least Once a Year

Starter Switch Check

{

CAUTION:

When you are doing this inspection, the
vehicle could move suddenly. If the vehicle
moves, you or others could be injured.

1. Before you start, be sure you have enough

room around the vehicle.

2. Firmly apply both the parking brake and the

regular brake. See Parking Brake on page 147.

Do not use the accelerator pedal, and be ready
to turn off the engine immediately if it starts.

3. Try to start the engine in each gear. The

vehicle should start only in PARK (P) or
NEUTRAL (N). If the vehicle starts in any
other position, contact your Saturn retailer
for service.

Automatic Transaxle Shift Lock Control
System Check

{

CAUTION:

When you are doing this inspection, the
vehicle could move suddenly. If the vehicle
moves, you or others could be injured.

1. Before you start, be sure you have enough

room around the vehicle. It should be parked
on a level surface.

2. Firmly apply the parking brake. See Parking

Brake on page 147.

Be ready to apply the regular brake
immediately if the vehicle begins to move.

3. With the engine off, turn the ignition to RUN,

but do not start the engine. Without applying
the regular brake, try to move the shift
lever out of PARK (P) with normal effort.
If the shift lever moves out of PARK (P),
contact your Saturn retailer for service.

528
