5. Grasp the compact spare tire with both hands

and pull it out from under the vehicle.

6. Reach under the vehicle and remove the

folding wrench and jack.

Have the hoist assembly inspected as soon as
you can. You will not be able to store a spare or
flat tire using the hoist assembly until it has
been repaired or replaced.

Storing a Flat or Spare Tire
and Tools

{

CAUTION:

Storing a jack, a tire, or other equipment
in the passenger compartment of the
vehicle could cause injury. In a sudden
stop or collision, loose equipment could
strike someone. Store all these in the
proper place.

497

Storing the Flat or Spare Tire

{

CAUTION:

The underbody-mounted spare tire needs
to be stored with the valve stem pointing
down. If the spare tire is stored with
the valve stem pointing upwards, its
secondary latch will not work properly
and the spare tire could loosen and
suddenly fall from your vehicle. If this
happened when your vehicle was being
driven, the tire might contact a person or
another vehicle, causing injury and, of
course, damage to itself as well. Be sure
the underbody-mounted spare tire is
stored with its valve stem pointing down.

To store the spare tire, do the following:

1. Lay the tire near the rear of the vehicle with

the valve stem down.

2. Remove the small center cap by tapping the

back of the cap with the extension of the
shaft, if the vehicle has aluminum wheels.

3. Slide the cable retainer through the center of

the wheel and start to raise the tire.

Make sure the retainer is fully seated across
the underside of the wheel.

4. When the tire is almost in the stored position,

turn the tire so the valve is towards the rear
of the vehicle.

This will help when you check and maintain
tire pressure in the spare.

5. Raise the tire fully against the underside of

the vehicle. Continue turning the folding
wrench until you feel more than two clicks.
This indicates that the compact spare
tire is secure and the cable is tight. The
spare tire hoist cannot be overtightened.

498

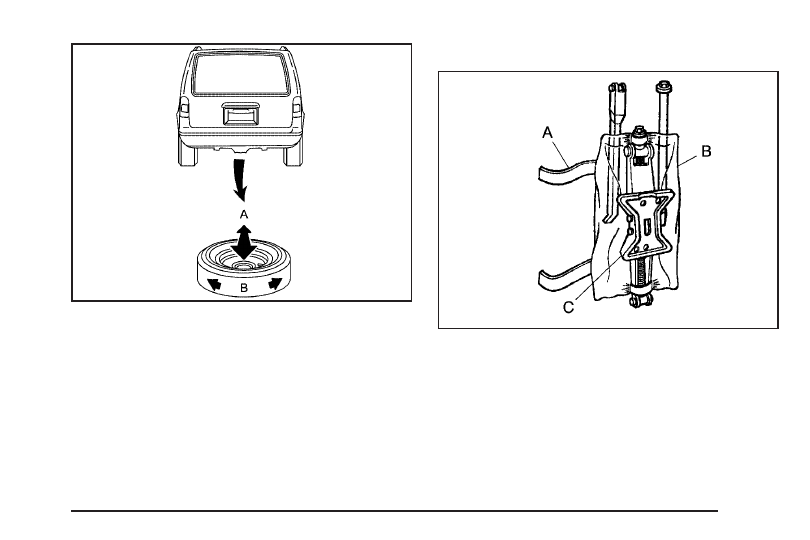

6. Make sure the tire is stored securely.

Push, pull (A), and then try to turn (B) the
tire. If the tire moves, use the folding wrench
to tighten the cable.

Storing the Tools

A. Strap

B. Bag and Tools

C. Jack

Put back all tools as they were stored in the jack
storage compartment and put the compartment
cover back on.

499

To replace the cover, line up the tabs on the right
of the cover with the slots in the cover opening.
Push the cover in place and push down the tab
so that it rests in the groove. This secures
the cover in place.

Store the center cap or the plastic bolt-on wheel
covers until a full size tire is put back on the
vehicle. When you replace the compact spare with
a full-size tire, reinstall the bolt-on wheel covers
or the center cap. Hand-tighten them over
the wheel nuts, using the folding wrench.

Compact Spare Tire

Although the compact spare tire was fully inflated
when the vehicle was new, it can lose air after
a time. Check the inflation pressure regularly.
It should be 60 psi (420 kPa).

After installing the compact spare on the vehicle,
stop as soon as possible and make sure the spare
tire is correctly inflated. The compact spare is made
to perform well at speeds up to 65 mph (105 km/h)
for distances up to 3,000 miles (5 000 km), so
you can finish your trip and have the full-size tire
repaired or replaced at your convenience.

Of course, it is best to replace the spare with a
full-size tire as soon as possible. The spare tire will
last longer and be in good shape in case it is
needed again.

Notice: When the compact spare is installed,
do not take your vehicle through an automatic
car wash with guide rails. The compact
spare can get caught on the rails. That can
damage the tire and wheel, and maybe
other parts of your vehicle.

Do not use the compact spare on other vehicles.

And do not mix the compact spare tire or
wheel with other wheels or tires. They will not fit.
Keep the spare tire and its wheel together.

Notice: Tire chains will not fit your compact
spare. Using them can damage your vehicle
and can damage the chains too. Do not use tire
chains on your compact spare.

500

Appearance Care

Cleaning the Inside of Your Vehicle

Your vehicle’s interior will continue to look its
best if it is cleaned often. Although not always
visible, dust and dirt can accumulate on your
upholstery. Dirt can damage carpet, fabric, leather,
and plastic surfaces. Regular vacuuming is
recommended to remove particles from your
upholstery. It is important to keep your upholstery
from becoming and remaining heavily soiled.
Soils should be removed as quickly as possible.
Your vehicle’s interior may experience extremes
of heat that could cause stains to set rapidly.

Lighter colored interiors may require more frequent
cleaning. Use care because newspapers and
garments that transfer color to your home
furnishings may also transfer color to your
vehicle’s interior.

When cleaning your vehicle’s interior, only use
cleaners specifically designed for the surfaces
being cleaned. Permanent damage may result from
using cleaners on surfaces for which they were
not intended. Use glass cleaner only on glass.

Remove any accidental over-spray from other
surfaces immediately. To prevent over-spray,
apply cleaner directly to the cleaning cloth.

Notice: If you use abrasive cleaners when
cleaning glass surfaces on your vehicle, you
could scratch the glass and/or cause damage
to the rear window defogger. When cleaning
the glass on your vehicle, use only a soft cloth
and glass cleaner.

Many cleaners contain solvents that may become
concentrated in your vehicle’s breathing space.
Before using cleaners, read and adhere to
all safety instructions on the label. While cleaning
your vehicle’s interior, maintain adequate
ventilation by opening your vehicle’s doors and
windows.

Dust may be removed from small buttons and
knobs using a small brush with soft bristles.

Your retailer has a product for cleaning your
vehicle’s glass. Should it become necessary, you
can also obtain a product from your retailer to
remove odors from your vehicle’s upholstery.

501

Do not clean your vehicle using the following
cleaners or techniques:

•

Never use a knife or any other sharp object to
remove a soil from any interior surface.

•

Never use a stiff brush. It can cause damage
to your vehicle’s interior surfaces.

•

Never apply heavy pressure or rub
aggressively with a cleaning cloth. Use of
heavy pressure can damage your interior and
does not improve the effectiveness of soil
removal.

•

Use only mild, neutral-pH soaps. Avoid
laundry detergents or dishwashing soaps with
degreasers. Using too much soap will leave
a residue that leaves streaks and attracts dirt.
For liquid cleaners, about 20 drops per
gallon (3.78 L) of water is a good guide.

•

Do not heavily saturate your upholstery while
cleaning.

•

Damage to your vehicle’s interior may result
from the use of many organic solvents such
as naptha, alcohol, etc.

Fabric/Carpet

Use a vacuum cleaner with a soft brush
attachment frequently to remove dust and loose
dirt. A canister vacuum with a beater bar in
the nozzle may only be used on floor carpet and
carpeted floor mats. For soils, always try to remove
them first with plain water or club soda. Before
cleaning, gently remove as much of the soil
as possible using one of the following techniques:

•

For liquids: gently blot the remaining soil
with a paper towel. Allow the soil to absorb into
the paper towel until no more can be
removed.

•

For solid dry soils: remove as much as
possible and then vacuum.

To clean, use the following instructions:

1. Saturate a lint-free, clean white cloth with

water or club soda.

2. Wring the cloth to remove excess moisture.

502

3. Start on the outside edge of the soil and

gently rub toward the center. Continue
cleaning, using a clean area of the cloth each
time it becomes soiled.

4. Continue to gently rub the soiled area until the

cleaning cloth remains clean.

5. If the soil is not completely removed, use a

mild soap solution and repeat the cleaning
process that was used with plain water.

If any of the soil remains, a commercial fabric
cleaner or spot lifter may be necessary. When a
commercial upholstery cleaner or spot lifter is to be
used, test a small hidden area for colorfastness
first. If the locally cleaned area gives any
impression that a ring formation may result, clean
the entire surface.

After the cleaning process has been completed,
a paper towel can be used to blot excess moisture
from the fabric or carpet.

Leather

A soft cloth dampened with water may be used to
remove dust. If a more thorough cleaning is
necessary, a soft cloth dampened with a mild soap
solution can be used. Allow the leather to dry
naturally. Do not use heat to dry. Never use steam
to clean leather. Never use spot lifters or spot
removers on leather. Many commercial leather
cleaners and coatings that are sold to preserve
and protect leather may permanently change
the appearance and feel of your leather and are
not recommended. Do not use silicone or
wax-based products, or those containing organic
solvents to clean your vehicle’s interior because
they can alter the appearance by increasing
the gloss in a non-uniform manner. Never use
shoe polish on your leather.

503

Instrument Panel, Vinyl, and Other
Plastic Surfaces

A soft cloth dampened with water may be used to
remove dust. If a more thorough cleaning is
necessary, a clean soft cloth dampened with a
mild soap solution can be used to gently remove
dust and dirt. Never use spot lifters or removers
on plastic surfaces. Many commercial cleaners and
coatings that are sold to preserve and protect
soft plastic surfaces may permanently change the
appearance and feel of your interior and are
not recommended. Do not use silicone or
wax-based products, or those containing organic
solvents to clean your vehicle’s interior because
they can alter the appearance by increasing
the gloss in a non-uniform manner.

Some commercial products may increase gloss
on your instrument panel. The increase in
gloss may cause annoying reflections in the
windshield and even make it difficult to see through
the windshield under certain conditions.

Care of Safety Belts

Keep belts clean and dry.

{

CAUTION:

Do not bleach or dye safety belts. If you
do, it may severely weaken them. In a
crash, they might not be able to provide
adequate protection. Clean safety belts
only with mild soap and lukewarm water.

Weatherstrips

Silicone grease on weatherstrips will make them
last longer, seal better, and not stick or squeak.
Apply silicone grease with a clean cloth. During
very cold, damp weather frequent application may
be required. See Recommended Fluids and
Lubricants on page 530.

504

Washing Your Vehicle

The paint finish on your vehicle provides beauty,
depth of color, gloss retention, and durability.

The best way to preserve your vehicle’s finish is
to keep it clean by washing it often with lukewarm
or cold water.

Do not wash your vehicle in the direct rays of the
sun. Use a car washing soap. Do not use
strong soaps or chemical detergents. Be sure to
rinse the vehicle well, removing all soap
residue completely. You can get approved
cleaning products from your retailer. See Vehicle
Care/Appearance Materials on page 509. Do
not use cleaning agents that are petroleum based,
or that contain acid or abrasives. All cleaning
agents should be flushed promptly and not allowed
to dry on the surface, or they could stain. Dry
the finish with a soft, clean chamois or an
all-cotton towel to avoid surface scratches and
water spotting.

High pressure car washes may cause water to
enter your vehicle.

Cleaning Exterior Lamps/Lenses

Use only lukewarm or cold water, a soft cloth and
a car washing soap to clean exterior lamps
and lenses. Follow instructions under Washing
Your Vehicle on page 505.

Finish Care

Occasional waxing or mild polishing of your
vehicle by hand may be necessary to remove
residue from the paint finish. You can get approved
cleaning products from your Saturn retailer. See
Vehicle Care/Appearance Materials on page 509.

Your vehicle has a basecoat/clearcoat paint
finish. The clearcoat gives more depth and gloss
to the colored basecoat. Always use waxes
and polishes that are non-abrasive and made for
a basecoat/clearcoat paint finish.

Notice: Machine compounding or aggressive
polishing on a basecoat/clearcoat paint
finish may damage it. Use only non-abrasive
waxes and polishes that are made for a
basecoat/clearcoat paint finish on your vehicle.

505

Foreign materials such as calcium chloride and
other salts, ice melting agents, road oil and
tar, tree sap, bird droppings, chemicals from
industrial chimneys, etc., can damage your
vehicle’s finish if they remain on painted
surfaces. Wash the vehicle as soon as possible.
If necessary, use non-abrasive cleaners that
are marked safe for painted surfaces to remove
foreign matter.

Exterior painted surfaces are subject to aging,
weather, and chemical fallout that can take their
toll over a period of years. You can help to
keep the paint finish looking new by keeping
your vehicle in a garage or covered whenever
possible.

Windshield, Backglass, and Wiper
Blades

If the windshield is not clear after using the
windshield washer, or if the wiper blade chatters
when running, wax, sap or other material may
be on the blade or windshield.

Clean the outside of the windshield with a
full-strength glass cleaning liquid. The windshield
is clean if beads do not form when you rinse it
with water.

Grime from the windshield will stick to the wiper
blades and affect their performance. Clean
the blade by wiping vigorously with a cloth soaked
in full-strength windshield washer solvent. Then
rinse the blade with water.

Check the wiper blades and clean them as
necessary; replace blades that look worn.

506

Aluminum Wheels

Notice: If you use strong soaps, chemicals,
abrasive polishes, cleaners, brushes, or
cleaners that contain acid on aluminum or
chrome-plated wheels, you could damage the
surface of the wheel(s). The repairs would
not be covered by your warranty. Use
only Saturn-approved cleaners on aluminum
or chrome-plated wheels.

Keep the wheels clean using a soft clean cloth
with mild soap and water. Rinse with clean water.
After rinsing thoroughly, dry with a soft clean
towel. A wax may then be applied.

Notice: Using chrome polish on aluminum
wheels could damage the wheels. The repairs
would not be covered by your warranty.
Use chrome polish on chrome wheels only.

The surface of these wheels is similar to the
painted surface of the vehicle. Do not use strong
soaps, chemicals, abrasive polishes, abrasive
cleaners, cleaners with acid, or abrasive cleaning
brushes on them because the surface could
be damaged. Do not use chrome polish on
aluminum wheels.

Notice: If you drive your vehicle through an
automatic car wash that has silicone carbide
tire cleaning brushes, you could damage
the aluminum or chrome-plated wheels.
The repairs would not be covered by your
warranty. Never drive a vehicle equipped with
aluminum or chrome-plated wheels through
an automatic car wash that uses silicone
carbide tire cleaning brushes.

Do not take the vehicle through an automatic car
wash that has silicone carbide tire cleaning
brushes. These brushes can also damage the
surface of these wheels.

Tires

To clean the tires, use a stiff brush with tire
cleaner.

Notice: Using petroleum-based tire dressing
products on your vehicle may damage the
paint finish and/or tires. When applying a tire
dressing, always wipe off any overspray
from all painted surfaces on your vehicle.

507

Sheet Metal Damage

If the vehicle is damaged and requires sheet
metal repair or replacement, make sure the body
repair shop applies anti-corrosion material to
parts repaired or replaced to restore corrosion
protection.

Original manufacturer replacement parts will
provide the corrosion protection while maintaining
the warranty.

Finish Damage

Any stone chips, fractures or deep scratches in
the finish should be repaired right away. Bare
metal will corrode quickly and may develop into
major repair expense.

Minor chips and scratches can be repaired with
touch-up materials available from your Saturn
retailer. Larger areas of finish damage can
be corrected in your Saturn retailer’s body and
paint shop.

Underbody Maintenance

Chemicals used for ice and snow removal and
dust control can collect on the underbody. If these
are not removed, corrosion and rust can develop
on the underbody parts such as fuel lines,
frame, floor pan and exhaust system even though
they have corrosion protection.

At least every spring, flush these materials from
the underbody with plain water. Clean any
areas where mud and debris can collect. Dirt
packed in close areas of the frame should
be loosened before being flushed. Your Saturn
retailer or an underbody car washing system can
do this for you.

Chemical Paint Spotting

Some weather and atmospheric conditions can
create a chemical fallout. Airborne pollutants can
fall upon and attack painted surfaces on your
vehicle. This damage can take two forms: blotchy,
ring-shaped discolorations, and small, irregular
dark spots etched into the paint surface.

508

Although no defect in the paint job causes this,
Saturn will repair, at no charge to the owner, the
surfaces of new vehicles damaged by this fallout
condition within 12 months or 12,000 miles
(20 000 km) of purchase, whichever occurs first.

Vehicle Care/Appearance Materials

Description

Usage

Polishing Cloth
Wax-Treated

Interior and exterior
polishing cloth.

Tar and Road Oil
Remover

Removes tar, road oil,
and asphalt.

Chrome Cleaner
and Polish

Use on chrome or
stainless steel.

White Sidewall Tire
Cleaner

Removes soil and black
marks from whitewalls.

Vinyl Cleaner

Cleans vinyl.

Glass Cleaner

Removes dirt, grime,
smoke, and fingerprints.

Chrome and Wire Wheel
Cleaner

Removes dirt and grime
from chrome wheels and
wire wheel covers.

Description

Usage

Finish Enhancer

Removes dust,
fingerprints, and surface
contaminants. Spray
on wipe off.

Swirl Remover Polish

Removes swirl marks, fine
scratches, and other light
surface contamination.

Cleaner Wax

Removes light scratches
and protects finish.

Foaming Tire Shine
Low Gloss

Cleans, shines, and
protects in one easy step.
No wiping necessary.

Wash Wax Concentrate

Medium foaming
shampoo. Cleans and
lightly waxes.
Biodegradable and
phosphate free.

Spot Lifter

Quickly and easily
removes spots and stains
from carpets, vinyl, and
cloth upholstery.

Odor Eliminator

Odorless spray odor
eliminator used on fabrics,
vinyl, leather, and carpet.

509

Vehicle Identification

Vehicle Identification Number (VIN)

This is the legal identifier for your vehicle. It
appears on a plate in the front corner of the
instrument panel, on the driver’s side. You can see
it if you look through the windshield from outside
your vehicle. The VIN also appears on the
Certification/Tire and Service Parts labels and the
certificates of title and registration.

Engine Identification

The eighth character in the VIN is the engine
code. This code will help you identify your vehicle’s
engine, specifications, and replacement parts.

Service Parts Identification Label

You will find this label on the inside of the glove
box. It is very helpful if you ever need to order
parts. On this label, you will find the following:

•

VIN

•

Model designation

•

Paint information

•

Production options and special equipment

Do not remove this label from the vehicle.

510

Electrical System

Add-On Electrical Equipment

Notice: Do not add anything electrical to your
vehicle unless you check with your retailer
first. Some electrical equipment can damage
your vehicle and the damage would not
be covered by your warranty. Some add-on
electrical equipment can keep other
components from working as they should.

Your vehicle has an airbag system. Before
attempting to add anything electrical to your
vehicle, see Servicing Your Airbag-Equipped
Vehicle on page 99.

Headlamp Wiring

The headlamp wiring is protected by four internal
fuses in the underhood fuse block. An electrical
overload will cause the lamps to go on and off, or
in some cases to remain off. If this happens,
have your headlamp wiring checked right away.

Windshield Wiper Fuses

The windshield wiper motor is protected by
an internal fuse in the underhood fuse block.
If the motor overheats due to heavy snow, etc.,
the wiper will stop until the motor cools. If the
overload is caused by some electrical problem,
be sure to get it fixed.

The rear washer pump is controlled by a relay
located in the engine compartment, behind
the windshield washer fluid reservoir. The rear
wiper motor is protected by a fuse located in the
instrument panel fuse block.

Power Windows and Other Power
Options

Circuit breakers in the instrument panel fuse panel
protect the power windows and other power
accessories. When the current load is too heavy,
the circuit breaker opens and closes, protecting
the circuit until the problem is fixed.

511

Fuses and Circuit Breakers

The wiring circuits in your vehicle are protected
from short circuits by a combination of fuses,
circuit breakers, and fusible thermal links.

Look at the silver-colored band inside the fuse.
If the band is broken or melted, replace the fuse.
Be sure you replace a bad fuse with a new
one of the identical size and rating.

If you ever have a problem on the road and do not
have a spare fuse, you can borrow one that has
the same amperage or use one of the spare fuses
in the underhood fuse block. Just pick some
feature of your vehicle that you can get along
without, like the radio or cigarette lighter, and use
its fuse if it is the right amperage. Replace it
as soon as you can.

There are two fuse blocks in your vehicle, the
instrument panel fuse block and the underhood
fuse block.

Instrument Panel Fuse Block

The instrument panel fuse block is located at
the right end of the instrument panel, on the
passenger’s side of the vehicle. Open the front
passegner’s door, and remove the cover, to
access the fuse block.

Your vehicle may not have all of the fuses listed.

512
