5. After entering the switch settings, press and

release all three buttons at the same time.
The indicator lights will turn on.

6. Press and hold the button you would like

to use to control the garage door until the
garage door moves. The indicator light
above the selected button should slowly
blink. You may need to hold the button
from five to 55 seconds.

7. Immediately release the button when the

garage door moves. The indicator light will
blink rapidly until programming is complete.

8. Press and release the button again. The

garage door should move, confirming that
programming is successful and complete.

To program another device such as an additional
garage door opener, a security device, or
home lighting, repeat Steps 1 through 8, choosing
a different function button in Step 7 than what
you used for the garage door opener.

Programming Universal Home
Remote — Rolling Code

Rolling code garage door openers are used for
garage doors produced after 1996 and are
code protected. Rolling code means the coded
signal is changed every time your remote control
garage door opener is used.

Programming a rolling code garage door opener
involves time-sensitive actions, so read the
entire procedure before you begin. If you do not
follow these actions, the device will time out
and you will have to repeat the procedure.

Follow these steps to program up to
three channels:

1. Press the two outside buttons at the same

time for one to two seconds, and immediately
release them.

161

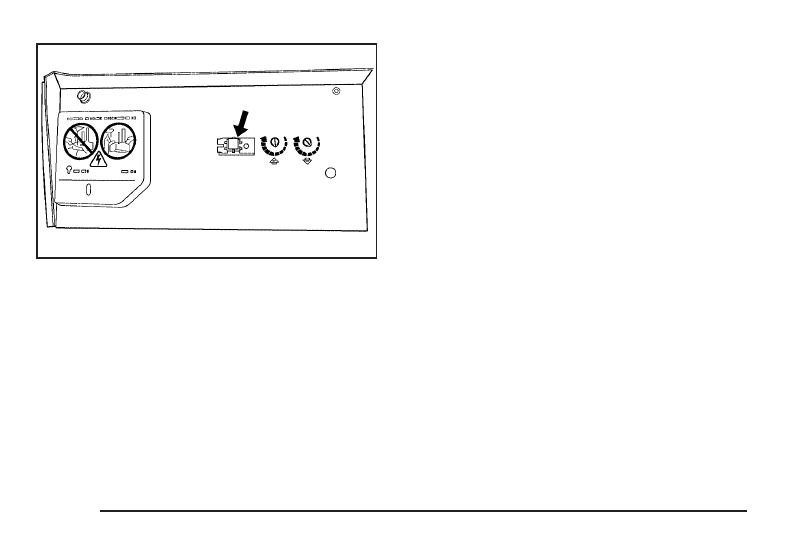

2. Go to the garage. Locate the garage door

motor head and press and release the
“learn” button.

After pressing the “learn” button, you have
10 to 30 seconds to complete Step 4
depending on your garage control unit.
If you cannot locate the “learn” button, refer
to the owners guide for your garage door
opener.

3. Press and hold the button you would like

to use to control the garage door until the
garage door moves. The indicator light,
above the selected button, should slowly
blink. You may need to hold the button
from five to 20 seconds.

4. Immediately release the button when the

garage door moves. The indicator light will
blink rapidly until programming is complete.

5. Press and release the button again. The

garage door should move, confirming that
programming is successful and complete.

To program another device such as an additional
garage door opener, a security device, or
home lighting, repeat Steps 1 through 6, choosing
a different function button in Step 4 than what
you used for the garage door opener.

Using Universal Home Remote

Press and hold the appropriate button for at least
half of a second. The indicator light will come
on while the signal is being transmitted.

162

Reprogramming Universal Home
Remote Buttons

You can reprogram any of the three buttons
by repeating the instructions.

Erasing Universal Home Remote
Buttons

You should erase the programmed buttons when
you sell the vehicle or terminate your lease.

To erase either rolling code or fixed code on the
Universal Home Remote device, do the following:

1. Press and hold the two outside buttons at

the same time for approximately 20 seconds,
until the indicator lights, located directly
above the buttons, begin to blink rapidly.

2. Once the indicator lights begin to blink,

release both buttons. The codes from all
button will be erased.

For additional information on Universal Home
Remote, see Customer Assistance Offices
on page 542.

Universal Home
Remote System Operation
(With One Triangular LED)

Your vehicle may have the Universal Home
Remote System. If there is one triangular Light
Emitting Diode (LED) above the Universal
Home Remote buttons, follow the instructions
below. If your vehicle has three round LED above
the Universal Home Remote buttons, follow the
instructions under Universal Home Remote System
Operation (With three round LED).

Do not use the Universal Home Remote with any
garage door opener that does not have the “stop
and reverse” feature. This includes any garage door
opener model manufactured before April 1, 1982.

163

If you have a newer garage door opener with rolling
codes, be sure to follow Steps 6 through 8 to
complete the programming of your Universal Home
Remote Transmitter.

Read the instructions completely before attempting
to program the Universal Home Remote.
Because of the steps involved, it may be helpful to
have another person available to assist you in
the programming steps.

Keep the original hand-held transmitter for use in
other vehicles as well as for future Universal
Home Remote programming. It is also
recommended that upon the sale of the vehicle,
the programmed Universal Home Remote buttons
should be erased for security purposes. See
“Erasing Universal Home Remote Buttons” later in
this section or, for assistance, see Customer
Satisfaction Procedure on page 538.

Be sure that people and objects are clear of
the garage door or gate operator you are
programming. When programming a garage door,
it is advised to park outside of the garage.

It is recommended that a new battery be installed in
your hand-held transmitter for quicker and more
accurate transmission of the radio-frequency signal.

Programming Universal Home Remote

Follow these steps to program up to
three channels:

1. Press and hold down the two outside

Universal Home Remote buttons, releasing
only when the Universal Home Remote
indicator light begins to flash, after
20 seconds. Do not hold down the buttons for
longer than 30 seconds and do not repeat
this step to program a second and/or
third hand-held transmitter to the remaining
two Universal Home Remote buttons.

2. Position the end of your hand-held transmitter

about 1 to 3 inches (3 to 8 cm) away from the
Universal Home Remote buttons while
keeping the indicator light in view.

3. Simultaneously press and hold both the

desired Universal Home Remote button
and the hand-held transmitter button. Do not
release the buttons until Step 4 has been
completed.

Some entry gates and garage door openers
may require you to substitute Step 3 with
the procedure noted in “Gate Operator and
Canadian Programming” later in this section.

164

4. The indicator light will flash slowly at first and

then rapidly after Universal Home Remote
successfully receives the frequency signal
from the hand-held transmitter. Release both
buttons.

5. Press and hold the newly-trained Universal

Home Remote button and observe the
indicator light.

If the indicator light stays on continuously,
programming is complete and your device
should activate when the Universal Home
Remote button is pressed and released.

To program the remaining two Universal Home
Remote buttons, begin with Step 2 under
“Programming Universal Home Remote.”
Do not repeat Step 1 as this will erase all of
the programmed channels.

If the indicator light blinks rapidly for
two seconds and then turns to a constant light,
continue with Steps 6 through 8 following to
complete the programming of a rolling-code
device, most commonly, a garage door opener.

6. Locate in the garage, the garage door

opener receiver (motor-head unit). Locate the
“Learn” or “Smart” button. This can usually
be found where the hanging antenna wire is
attached to the motor-head unit.

7. Firmly press and release the “Learn” or

“Smart” button. The name and color of
the button may vary by manufacturer.

You will have 30 seconds to start Step 8.

8. Return to the vehicle. Firmly press and hold

the programmed Universal Home Remote
button for two seconds, then release. Repeat
the press/hold/release sequence a second
time, and depending on the brand of the
garage door opener, or other rolling code
device, repeat this sequence a third time to
complete the programming.

The Universal Home Remote should now
activate the rolling-code device.

To program the remaining two Universal
Home Remote buttons, begin with Step 2 of
“Programming Universal Home Remote.”
Do not repeat Step 1, as this will erase all
previous programming from the Universal
Home Remote buttons.

165

Gate Operator and Canadian
Programming

Canadian radio-frequency laws require transmitter
signals to time out or quit after several seconds
of transmission. This may not be long enough
for Universal Home Remote to pick up the signal
during programming. Similarly, some U.S. gate
operators are manufactured to time out in
the same manner.

If you live in Canada, or you are having difficulty
programming a gate operator or garage door
opener by using the “Programming Universal
Home Remote” procedures, regardless of where
you live, replace Step 3 under “Programming
Universal Home Remote” with the following:

Continue to press and hold the Universal Home
Remote button while you press and release every
two seconds (cycle) the hand-held transmitter
button until the frequency signal has been
successfully accepted by the Universal Home
Remote. The Universal Home Remote indicator
light will flash slowly at first and then rapidly.
Proceed with Step 4 under “Programming
Universal Home Remote” to complete.

Using Universal Home Remote

Press and hold the appropriate Universal Home
Remote button for at least half of a second.
The indicator light will come on while the signal is
being transmitted.

Erasing Universal Home Remote
Buttons

To erase programming from the three Universal
Home Remote buttons do the following:

1. Press and hold down the two outside buttons

until the indicator light begins to flash, after
20 seconds. Do not hold the two outside
buttons for longer than 30 seconds.

2. Release both buttons.

The Universal Home Remote is now in the
train (learning) mode and can be programmed
at any time beginning with Step 2 under
“Programming Universal Home Remote” shown
earlier in this section.

Individual buttons cannot be erased, but they
can be reprogrammed. See “Reprogramming a
Single Universal Home Remote Button” following
this section.

166

Reprogramming a Single Universal
Home Remote Button

To program a device to Universal Home Remote
using a Universal Home Remote button
previously trained, follow these steps:

1. Press and hold the desired Universal Home

Remote button. Do not release the button.

2. The indicator light will begin to flash after

20 seconds. While still holding the Universal
Home Remote button, proceed with Step
2 under “Programming Universal Home
Remote” shown earlier in this section.

For additional information on Universal Home
Remote, see Customer Satisfaction Procedure
on page 538.

Storage Areas

Your vehicle’s large carrying capacity can store
many items. If the vehicle has an extended
wheelbase, it can carry even larger items. The
floor pins that are used to attach the seats,
can be used to secure larger loads.

Glove Box

If the glove box has a lock, put your key into
the lock and turn the key counterclockwise.

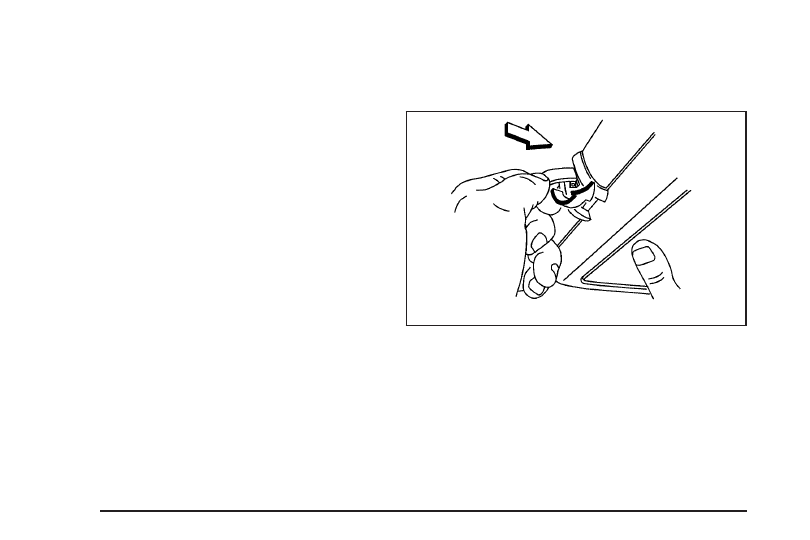

To open the glove box, pull the latch release.

The glove box door has a detent to prevent
the door from lowering too far. Open the glove
box until the door is partway open, then pull
the door down if you need it fully opened.

To close the glove box, the door must be pushed
up past the detent. To lock the glove box, put
your key into the lock and turn the key clockwise.

Cupholder(s)

There are cupholders located below the center
instrument panel switchbank. The cupholders
have a rubber liner that can be removed, so
that larger cups can fit into the cupholders.
You can also remove the liner to clean it.

To use the cupholders, pull the tray out. Push
the tray back when not in use.

Your vehicle may be equipped with cupholders
in the second row.

167

Overhead Console (With Rail)

If your vehicle is equipped with an overhead
console, it may contain the following:

•

Reading lamps. See Front Reading Lamps
on page 197 or Rear Reading Lamps
on page 197.

•

Switchbank. See Overhead Console
Switchbank on page 200.

•

OnStar

®

System buttons. See OnStar

®

System on page 154.

•

Universal Home Remote buttons.
See Universal Home Remote System
(With Three Round LED) on page 156
or Universal Home Remote System
(With One Triangular LED) on page 157.

See your retailer to purchase additional items
for the rail system.

Storage Bin

Your vehicle may have a storage bin located on
the overhead rail that you can use for storage.

If your bin is equipped with the finger size latches
do the following:

1. Place the storage bin on to the rails in the

desired location.

2. Push firmly upward on the bin while supporting

it with one hand.

3. Push in on the latch and then rotate it

90 degrees.

168

4. Firmly press down making sure the latch is

flat with the ribs (A) on the storage bin.

5. Switch hands and repeat Steps 2 through 4 for

the latch on the opposite side of the storage bin.

6. Reverse these steps in order to remove the

storage bin.

If your bin is equipped with the hand size latches
do the following:

1. Place the storage bin on to the rails in the

desired location.

2. Push firmly upward on the bin while supporting

it with one hand.

3. The bin will snap into place.

4. To remove the bin, support the bin with

one hand while pulling each latch up and away
from the bin.

The contents of the bin should never weigh more
than 1.5 lbs (0.7 kg).

Always make sure to close and latch the bin
before driving.

169

Overhead Console (Without Rail)

If your vehicle has an overhead console without
the rail system, it has two reading lights, a
courtesy light, and a switchbank. See Overhead
Console Switchbank on page 200 for more
information.

Floor Console Storage Area

If your vehicle has a storage compartment located
on the front console below the front cupholders.
Pull up and then forward on the handle to open
the storage compartment.

Folding Tray

Your vehicle may be
equipped with folding
convenience trays
located between seats.
To use each tray lift up
on the handle located
on its front end, while
pulling up on the tray to
lock it into place. There
are four cupholders on
each tray.

170

Second Row Center Console

If your vehicle has the second row center console,
use the following procedure to remove or install
the console.

Removing the Center Console

1. Locate the attachment lever in an opening

on the rear of the console

2. Pull the attachment lever upward to release

the attachment hook.

3. Lift the console up to remove it from the

vehicle.

Replacing the Center Console

{

CAUTION:

A second row center console that is
not locked into place properly can move
around in a crash or sudden stop.
People in the vehicle could be injured.
Be sure to lock the console into place
properly when installing it.

1. Position the second row center console above

the forward floor attachments between the
second row bucket seats.

For information on installing the seats, see
Rear Seat Operation on page 14.

2. Place the console’s front hooks onto the

forward floor attachments.

3. Locate the attachment lever at the rear of the

console and pull up.

4. Rock the rear attachment bracket onto the

floor attachment and release the lever.

5. Pull up on the console to ensure the rear

attachment hook is latched.

171

Luggage Carrier

{

CAUTION:

If you try to carry something on top of
your vehicle that is longer or wider than
the luggage carrier — like paneling,
plywood, a mattress and so forth — the
wind can catch it as you drive along. This
can cause you to lose control. What you
are carrying could be violently torn off,
and this could cause you or other drivers
to have a collision, and of course damage
your vehicle. You may be able to carry
something like this inside. But, never
carry something longer or wider than the
luggage carrier on top of your vehicle.

If you have the luggage carrier, you can load
things on top of your vehicle. Crossrails are not
standard on this vehicle and must be purchased
at your retailer.

Notice: Loading cargo on the luggage carrier
that weighs more than 150 lbs (68 kg) or
hangs over the rear or sides of the vehicle
may damage your vehicle. Load cargo so
that it rests on the slats as far forward
as possible and against the side rails, making
sure to fasten it securely.

Do not exceed the maximum vehicle capacity
when loading your vehicle. For more information
on vehicle capacity and loading, see Loading
Your Vehicle on page 391.

To prevent damage or loss of cargo as you
are driving, check now and then to make sure
the cargo is still securely fastened.

172

Convenience Net (With Hideaway
Rear Storage Bins)

Your vehicle may have a convenience net.
The convenience net is designed to help keep
small loads, from falling out of the vehicle
when the liftgate is opened. Install the convenience
net at the rear of your vehicle, inside the liftgate.

To use the convenience net, do the following:

1. Attach the upper loops to the posts on both

sides of the liftgate opening. The label on the
net should be in the upper left corner.

2. Attach the lower loops to the tabs at the rear

edge of the rear hideaway rear storage bins.

When not in use, it is recommended that you take
down the convenience net to extend the life of
the net and to help retain its elasticity, and to keep
the rear exit clear.

Convenience Net (Without Hideaway
Rear Storage Bins)

Your vehicle may have a convenience net.
The convenience net is designed to help keep
small loads, like grocery bags, from falling
over. Install the convenience net at the rear of
your vehicle, inside the liftgate.

To use the convenience net, do the following:

1. Attach the upper loops to the posts on both

sides of the liftgate opening. The label on
the net should be in the upper left corner.

2. Attach the lower hooks to the metal rings

on the floor.

3. Once you have loaded items into the net,

stretch the higher side of the net up and over
the top of the load to hold it firmly in place.

The convenience net has a maximum capacity of
100 lbs (45 kg). It is not designed to hold larger,
heavier loads. Store such loads on the floor of your
vehicle, as far forward as you can.
When not in use, it is recommended that you take
down the convenience net to extend the life of the
net and to help retain its elasticity, and to keep
the rear exit clear.

173

Hideaway Rear Storage Bins

{

CAUTION:

If any removable convenience item is
not secured properly, it can move around
in a collision or sudden stop. People in
the vehicle could be injured. Be sure to
secure any such item properly.

Your vehicle may have hideaway rear storage
bins. It provides extra storage space for the rear
of the vehicle.

To open the hideaway rear storage bins, pull up
on the door latch located on the front of the cover.
The hideaway rear storage bins cover has
two automatic prop rods to hold it up and in place.

To close the cover, you must pull one of the
prop rod linkages toward you while holding onto
the door latch and lower the cover to close it.

Removing the Hideaway Rear
Storage Bins

1. Make sure that all items are off the hideaway

rear storage bins and that they are empty.

2. Turn the hand knob, located at the rear of the

hideaway rear storage bins, counterclockwise
until the knob is loose.

3. Lift up on the hand knob, then grip and pull

up on the hideaway rear storage bins to
remove them from the vehicle.

174

Replacing the Hideaway Rear
Storage Bins

1. Make sure the third row seat is properly

installed in the vehicle. See Third Row Seat
on page 27 for more information. If the
third row seat is not in the vehicle with the
hideaway rear storage bins, the hideaway
rear storage bins will not be locked into
the correct position in the vehicle.

2. Make sure that the hideaway rear storage

bins are empty and closed.

3. Lift the hideaway rear storage bins up and

into the rear of the vehicle.

4. Slide the hideaway rear storage bins in and

align it to the rear seat.

5. Press down on the front of the hideaway rear

storage bins so the center is aligned on the
sill mounting bracket.

6. Turn the hand knob clockwise until it is tight.

7. Pull up on the hideaway rear storage bins

to make sure they are locked into place.

The cover of the hideaway rear storage bins can
be left in its upright position while the vehicle
is moving.

The hideaway rear storage bins and the third row
seat both have a maximum weight capacity of
400 lbs (181.6 kg).

Notice: Overloading your vehicle may cause
damage. Repairs would not be covered by your
warranty. Do not overload your vehicle.

175

✍ NOTES

176
