CAUTION:

(Continued)

See Climate Control System on
page 205 or Dual Climate Control
System on page 209.

•

If you have air outlets on or under
the instrument panel, open them
all the way. See Engine Exhaust
on page 151.

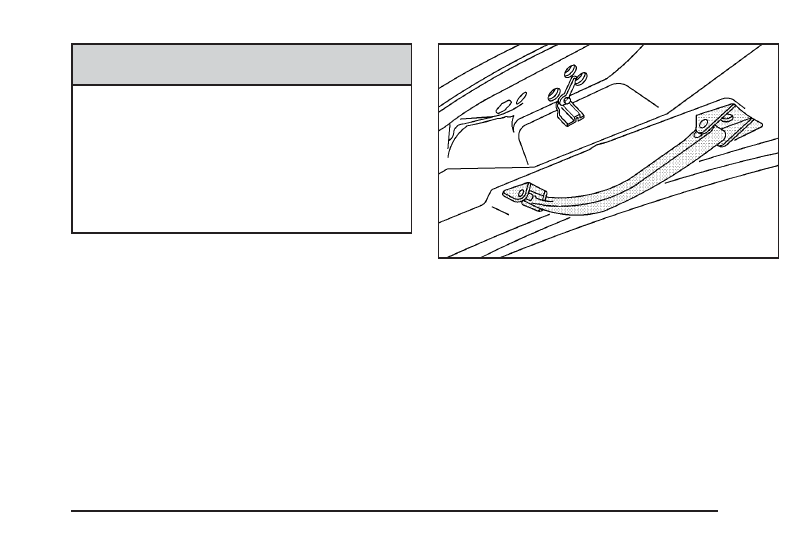

To close the liftgate, pull down on the handle,
then firmly shut the liftgate. Do not drive with the
liftgate open, even slightly.

129

Windows

{

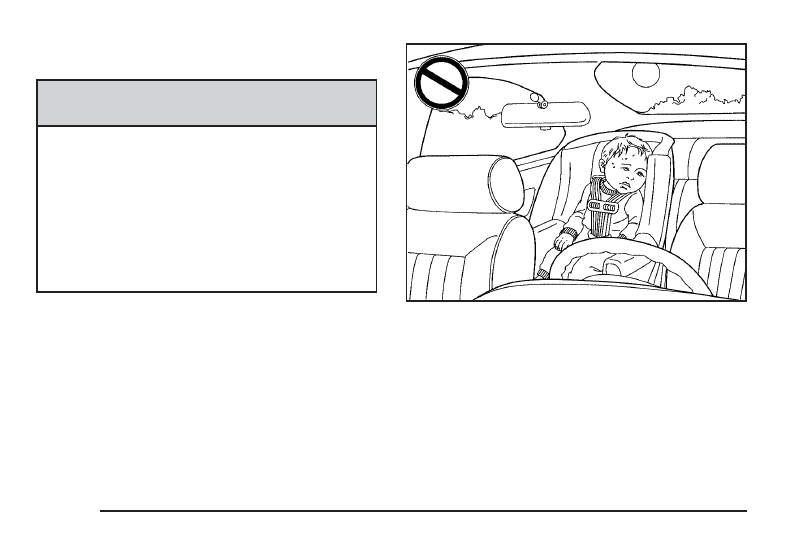

CAUTION:

Leaving children, helpless adults, or pets
in a vehicle with the windows closed is
dangerous. They can be overcome by the
extreme heat and suffer permanent
injuries or even death from heat stroke.
Never leave a child, a helpless adult, or a
pet alone in a vehicle, especially with the
windows closed in warm or hot weather.

130

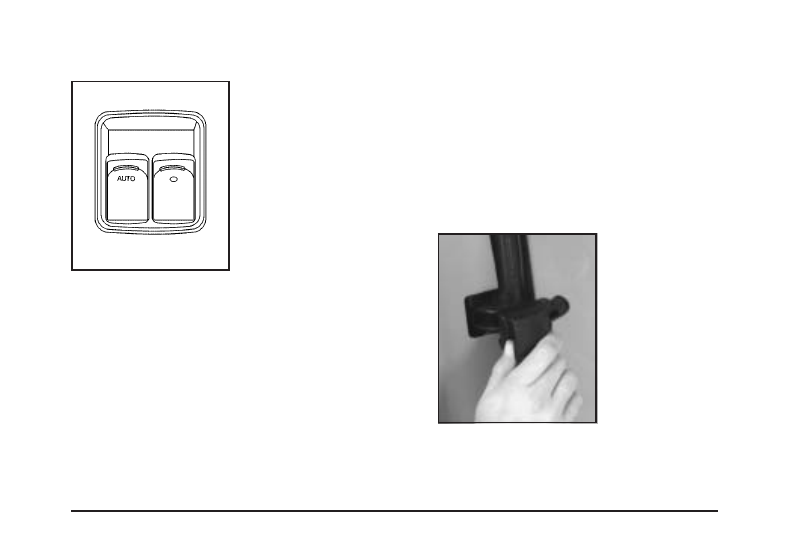

Power Windows

The switches on the
driver’s door armrest
control the front
windows when the
ignition is in RUN,
ACCESSORY or when
Retained Accessory
Power (RAP) is active.
See Retained
Accessory Power (RAP)
on page 139.

The driver’s power window switch has two down
positions. The first position lowers the window
normally.

To raise the window, pull up the front of the
switch.

Express-Down Window

To activate the express-down feature, push the
AUTO switch all the way down to the second
position, then release it. The window will lower
completely. To stop the window from lowering all
the way, pull up on the front of the switch.

Manual Rear Quarter Windows

Your vehicle may have manual rear quarter
windows.

To open, pull the latch
forward to release it,
then swing the window
outward. Press the
center of the latch to
secure the window
in the open position.

To close, pull the center of the latch forward and
then close the latch. Press the center of the
latch to secure the window in the closed position.

131

Power Rear Quarter Windows

Your vehicle may have power rear quarter
windows.

This switch, located in
the overhead console
switchbank, is used
for opening and closing
the power rear
quarter windows.

Press the top of the switch to open the windows;
both windows will open. The windows will
continue to open as long as the switch is pressed,
until they are fully opened.

Press the bottom of the switch to close both
windows. The windows can be closed fully or
partially, depending on how long the switch
is pressed.

The ignition must be in RUN, ACCESSORY, or
Retained Accessory Power (RAP) must be active,
to use the power rear quarter windows. See
Retained Accessory Power (RAP) on page 139.

Sun Visors

To block out glare, swing down the sun visors.
You can also remove them from the center mount
and swing them to the side. The sun visors can
also slide along the rod to cover different areas of
the front window.

Visor Vanity Mirror

Your vehicle may have a visor vanity mirror. Pull
down the sun visor to access the vanity mirror.

Lighted Vanity Mirror

Your vehicle may have a lighted vanity mirror.
Pull down the sun visor and flip up the cover to
expose the vanity mirror. The lamps will come on
when you flip up the cover.

132

Theft-Deterrent Systems

Vehicle theft is big business, especially in some
cities. Although your vehicle has a number of
theft-deterrent features, we know that nothing we
put on it can make it impossible to steal.

Content Theft-Deterrent

Your vehicle may have a theft-deterrent alarm
system.

A light located on top of your instrument panel,
near the center of the vehicle next to the
windshield, will flash slowly to let you know that
the system has been armed.

While armed, the doors will not unlock with the
power door lock switch.

Once armed, the alarm will go off if someone tries
to enter the vehicle without using the remote
keyless entry transmitter or a key, or turns
the ignition to RUN. The horn will sound and the
turn signal lamps will flash for up to two minutes.

133

Arming with the Power Lock Switch

Your alarm system will arm when the key is
removed from the ignition and you use the driver’s
power door lock switch, with the driver’s door
open or the passenger’s door power door
lock switch with the passenger’s door open to lock
the vehicle. If you would like to turn on power
door lock switch arming, see DIC Vehicle
Personalization (Uplevel Only) on page 261.

When the security light flashes quickly the system
is arming. After all doors and the liftgate are
closed and locked, the security light will begin
flashing at a very slow rate to let you know
the system is armed.

Arming with the Remote Keyless Entry
Transmitter

Your alarm system will arm if the key is not in the
ignition and you use your remote keyless entry
transmitter to lock the doors. The security light will
flash to let you know the system is arming. If
you press the transmitter’s lock button twice within
five seconds, the horn will sound. After all doors
and the liftgate are closed and locked, the security
light will begin flashing at a very slow rate to let
you know the system is armed.

Arming with Your Key

Your alarm system will arm when you use your
key to lock the driver’s door. The security light will
flash to let you know the system is arming.
After all doors and the liftgate are closed and
locked, the security light will begin flashing at a
very slow rate to let you know the system is
armed. If you would like your key not to arm the
system, see DIC Vehicle Personalization
(Uplevel Only) on page 261.

134

Arming Confirmation

If remote unlock confirmation is on, the turn
signal lamps will flash briefly to let you know
when your alarm system has disarmed. If
you would not like the turn signal lamps to flash,
see DIC Vehicle Personalization (Uplevel Only)
on page 261.

Disarming with the Remote Keyless
Entry Transmitter

Your alarm system will disarm when you use your
remote keyless entry transmitter to unlock the
doors. The security light will stop flashing to let you
know the system is no longer armed.

Disarming with Your Key

Your alarm system will disarm when you use
your key to unlock the driver’s door. The security
light will stop flashing to let you know the
system is no longer armed. If you would like your
key not to disarm the alarm system, see DIC
Vehicle Personalization (Uplevel Only) on
page 261.

PASS-Key

®

III

Your PASS-Key

®

III system operates on a radio

frequency subject to Federal Communications
Commission (FCC) Rules and with Industry
Canada.
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions:

1. This device may not cause harmful

interference.

2. This device must accept any interference

received, including interference that may
cause undesired operation.

This device complies with RSS-210 of Industry
Canada. Operation is subject to the following
two conditions:

1. This device may not cause interference.
2. This device must accept any interference

received, including interference that may
cause undesired operation of the device.

Changes or modifications to this system by other
than an authorized service facility could void
authorization to use this equipment.
PASS-Key

®

III uses a radio frequency transponder

in the key that matches a decoder in your vehicle.

135

PASS-Key

®

III Operation

Your vehicle is equipped
with the PASS-Key

®

III

(Personalized
Automotive Security
System) theft-deterrent
system. PASS-Key

®

III

is a passive theft
deterrent system.

This means you do not have to do anything
different to arm or disarm the system. It works
when you insert or remove the key from the
ignition.

When the PASS-Key

®

III system senses that

someone is using the wrong key, it shuts down
the vehicle’s starter and fuel systems. The starter
will not work and fuel will stop being delivered
to the engine. Anyone using a trial-and-error
method to start the vehicle will be discouraged
because of the high number of electrical
key codes.

If the engine does not start and the security
message comes on, the key may have a damaged
transponder. Turn the ignition off and try again.

If the engine still does not start, and the key
appears to be undamaged, try another ignition
key. At this time, you may also want to check the
instrument panel PASS KEY fuse. If the engine
still does not start with the other key, your vehicle
needs service. If your vehicle does start, the
first key may be faulty. See your retailer or
a locksmith who can service the PASS-Key

®

III to

have a new key made. See Fuses and Circuit
Breakers on page 512.

136

It is possible for the PASS-Key

®

III decoder

to learn the transponder value of a new or
replacement key. Up to 10 keys may be
programmed for the vehicle. This procedure is for
learning additional keys only. If all the currently
programmed keys are lost or do not operate, you
must see your retailer or a locksmith who can
service PASS-Key

®

III to have keys made

and programmed to the system.

See your retailer or a locksmith who can service
PASS-Key

®

III to get a new key blank that is

cut exactly as the ignition key that operates the
system.

To program the new key, do the following:

1. Verify the new key has PK3 stamped on it.

2. Insert the original, already programmed

key into the ignition lock cylinder and start the
engine. If the engine will not start, see your
retailer for service.

3. After the engine has started, turn the key to

LOCK and remove the key.

4. Insert the key to be programmed and turn it

to RUN within 10 seconds of removing the
previous key.

5. The security message will turn off once the

key has been programmed. It may not be
apparent that the security message went on
due to how quickly the key is programmed.

6. Repeat Steps 1 through 4 if additional keys

are to be programmed.

If you are ever driving and the security message
comes on and stays on, you will be able to restart
your engine if you turn it off. Your PASS-Key

®

III

system, however, is not working properly and must
be serviced by your retailer. Your vehicle is not
protected by the PASS-Key

®

III system at this time.

If you lose or damage a PASS-Key

®

III key, see

your retailer or a locksmith who can service
PASS-Key

®

III to have a new key made.

137

Starting and Operating
Your Vehicle

New Vehicle Break-In

Notice: Your vehicle does not need an
elaborate break-in. But it will perform better
in the long run if you follow these guidelines:

•

Do not drive at any one constant speed,
fast or slow, for the first 500 miles (805 km).
Do not make full-throttle starts. Avoid
downshifting to brake, or slow, the vehicle.

•

Avoid making hard stops for the first
200 miles (322 km) or so. During this time
your new brake linings are not yet broken
in. Hard stops with new linings can mean
premature wear and earlier replacement.
Follow this breaking-in guideline every time
you get new brake linings.

•

Do not tow a trailer during break-in. See
Towing a Trailer on page 398 for the trailer
towing capabilities of your vehicle and more
information.

Following break-in, engine speed and load can
be gradually increased.

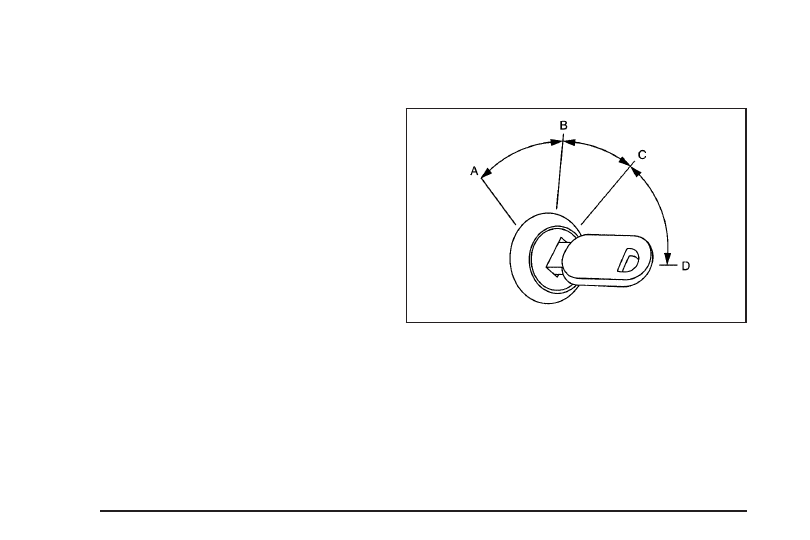

Ignition Positions

The key can be turned to one of four positions
while in the ignition switch.

A (LOCK): This is the only position from which
you can remove the key. This position locks
your ignition and transaxle.

Notice: Using a tool to force the key from the
ignition switch could cause damage or break
the key. Use the correct key and turn the key
only with your hand. Make sure the key is all the
way in. If none of this works, then your vehicle
needs service.

138

B (ACCESSORY): This is the position in which
you can operate the electrical accessories, such
as the radio.

C (RUN): This is the position to which the switch
returns after the engine is started and the
ignition key is released. This is the position for
driving. Even while the engine is not running,
RUN can be used to operate your electrical
accessories and to display some instrument
panel warning lights.

The battery could be drained if you leave the
key in the ACCESSORY or RUN position with the
engine off. You may not be able to start your
vehicle if the battery is allowed to drain for
an extended period of time.

D (START): This position starts the engine.
When the engine starts, release the ignition key.
The switch will return to RUN for driving.

Key In the Ignition

Never leave your vehicle with the keys inside,
as it is an easy target for joy riders or thieves.
If you leave the key in the ignition and park your
vehicle,a chime will sound, when you open
the driver’s door. Always remember to remove
your key from the ignition and take it with you.
This will lock your ignition and transaxle.
Also, always remember to lock the doors.

The battery could be drained if you leave the
key in the ignition while your vehicle is parked.
You may not be able to start your vehicle after
it has been parked for an extended period of time.

Retained Accessory Power (RAP)

With RAP, your power windows and the audio
system will continue to work for up to 10 minutes
after the engine is turned off or until either
door is opened. If a door is opened, the power
windows and audio system will shut off.

139

Starting the Engine

Move your shift lever to PARK (P) or
NEUTRAL (N). Your engine will not start in
any other position — that is a safety feature.
To restart when you are already moving,
use NEUTRAL (N) only.

Notice: Shifting into PARK (P) with the
vehicle moving could damage the transaxle.
Shift into PARK (P) only when your vehicle
is stopped.

1. With your foot off the accelerator pedal,

turn your ignition key to START. When
the engine starts, let go of the key. The idle
speed will go down as your engine warms
up. Do not race the engine immediately
after starting it. Operate the engine and
transmission gently until the oil warms up
and lubricates all moving parts.

Your vehicle has a Computer-Controlled
Cranking System. This feature assists in
starting the engine and protects the electrical
system. If the ignition key is turned to the
START position, and then released when the
engine begins cranking, the engine will
continue cranking until the vehicle starts or
until it exceeds the maximum cranking
time allowed, approximately 15 seconds to
prevent cranking motor damage. To prevent
starter-motor gear damage, this system
also prevents cranking if the engine is already
running. The engine cranking can be
stopped by turning the ignition switch to the
ACCESSORY or LOCK position.

Notice: Holding your key in START for longer
than 15 seconds at a time will cause your
battery to be drained much sooner. And the
excessive heat can damage your starter motor.
Wait about 15 seconds between each try to
help avoid draining your battery or damaging
your starter.

140

2. If the engine does not start in 10 seconds,

push the accelerator pedal about one-quarter
of the way down while you turn the key to
START. Do this until the engine starts.
As soon as it does, let go of the key.

3. If your engine still will not start, or starts but

then stops, it could be flooded with too much
gasoline. Try pushing your accelerator
pedal all the way to the floor and holding it
there as you hold the key in START for
a maximum of 15 seconds. This clears the
extra gasoline from the engine. If the engine
still will not start, or starts briefly but then
stops again, repeat Step 1 or 2, depending on
the temperature. When the engine starts,
release the key and the accelerator pedal.

Notice: Your engine is designed to work with
the electronics in your vehicle. If you add
electrical parts or accessories, you could
change the way the engine operates. Before
adding electrical equipment, check with
your Saturn retailer. If you do not, your engine
might not perform properly. Any resulting
damage would not be covered by your
vehicle’s warranty.

Engine Coolant Heater

Your vehicle may have an engine coolant heater.
In very cold weather, 0°F (

−

18°C) or colder,

the engine coolant heater can help. You will get
easier starting and better fuel economy during
engine warm-up. Usually, the coolant heater
should be plugged in a minimum of four hours
prior to starting your vehicle. At temperatures
above 32°F (0°C), use of the coolant heater is not
required. Your vehicle may also have an internal
thermostat in the plug end of the cord. This
will prevent operation of the engine coolant heater
when the temperature is at or above 0°F (

−

18°C)

as noted on the cord.

141

To Use the Engine Coolant Heater

1. Turn off the engine.

2. Open the hood and unwrap the electrical

cord. The electrical cord is located on the
driver’s side of the engine compartment.

3. Plug it into a normal, grounded 110-volt AC

outlet.

{

CAUTION:

Plugging the cord into an ungrounded
outlet could cause an electrical shock.
Also, the wrong kind of extension cord
could overheat and cause a fire. You
could be seriously injured. Plug the cord
into a properly grounded three-prong
110-volt AC outlet. If the cord will not
reach, use a heavy-duty three-prong
extension cord rated for at least 15 amps.

4. Before starting the engine, be sure to unplug

and store the cord as it was before to keep it
away from moving engine parts. If you do
not, it could be damaged.

How long should you keep the coolant heater
plugged in? The answer depends on the outside
temperature, the kind of oil you have, and
some other things. Instead of trying to list
everything here, we ask that you contact your
retailer in the area where you will be parking your
vehicle. The retailer can give you the best
advice for that particular area.

142

Automatic Transaxle Operation

Maximum engine speed is limited when you are in
PARK (P) or NEUTRAL (N), to protect driveline
components from improper operation.

There are several different positions for your
shift lever.

PARK (P): This gear position locks your front
wheels. It is the best position to use when you start
your engine because your vehicle cannot move
easily.

Make sure the shift lever is fully in PARK (P)
before starting the engine. Your vehicle has an
automatic transaxle shift lock control system.
You must fully apply your regular brakes first and
then press the shift lever button before you can shift
from PARK (P) when the ignition key is in RUN.

If you cannot shift out of PARK (P), ease pressure
on the shift lever and psh the shift lever all the way
info PARK (P) as you maintain brake application.
Then press the shift lever button and move the shift
lever into another gear. See Shifting Out of Park (P)
on page 149.

{

CAUTION:

It is dangerous to get out of your vehicle if
the shift lever is not fully in PARK (P) with
the parking brake firmly set. Your vehicle
can roll.

Do not leave your vehicle when the engine
is running unless you have to. If you have
left the engine running, the vehicle can
move suddenly. You or others could be
injured. To be sure your vehicle will not
move, even when you are on fairly level
ground, always set your parking brake
and move the shift lever to PARK (P). See
Shifting Into Park (P) on page 148. If you
are pulling a trailer, see Towing a Trailer
on page 398.

143

REVERSE (R): Use this gear to back up.

Notice: Shifting to REVERSE (R) while your
vehicle is moving forward could damage
the transaxle. The repairs would not be
covered by your warranty. Shift to
REVERSE (R) only after your vehicle is
stopped.

To rock your vehicle back and forth to get out
of snow, ice or sand without damaging your
transaxle, see If Your Vehicle is Stuck in Sand,
Mud, Ice, or Snow on page 390.

NEUTRAL (N): In this position, your engine does
not connect with the wheels. To restart when
you are already moving, use NEUTRAL (N) only.
Also, use NEUTRAL (N) when your vehicle is
being towed.

{

CAUTION:

Shifting into a drive gear while your
engine is running at high speed is
dangerous. Unless your foot is firmly on
the brake pedal, your vehicle could move
very rapidly. You could lose control and
hit people or objects. Do not shift into a
drive gear while your engine is running at
high speed.

Notice: Shifting out of PARK (P) or
NEUTRAL (N) while the engine is running at
high speed may damage the transaxle.
The repairs would not be covered by your
warranty. Be sure the engine is not running at
high speeds when shifting your vehicle.

144
